Разгрузочный клапан для компрессора своими руками

Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит воздушный компрессор, приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Именно это устройство регулирует давление воздуха в компрессоре

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Реле давления: назначение и принцип действия

Прессостат представляет собой устройство (исполнительный механизм), с помощью которого включается или выключается электродвигатель компрессора. Он монтируется на резервуар (ресивер) и подключается к его обратному клапану и головке компрессора.

Прессостат обеспечивает работу всего изделия в автоматическом режиме. С его помощью поддерживается необходимое давление воздуха в ресивере.

Принцип работы такого реле заключается в использовании нормально замкнутого контакта в электрической схеме управления электродвигателем. В зависимости от величины давления воздуха в пневмосистеме, происходит замыкание или размыкание цепи электропитания. При этом происходит запуск двигателя при недостаточном давлении воздуха или его обесточивание при достижении максимального значения.

В качестве рабочего механизма прессостата используются пружины различной жесткости, по разному реагирующие на изменение величины давления воздуха в ресивере. Исполнительный механизм срабатывает за счет сил упругой деформации пружин в результате давления сжатого воздуха, находящегося в ресивере. При этом происходит замыкание или размыкание контакта цепи электропитания двигателя.

Комплектующие

В общем случае в комплект прессостата входят (максимальная комплектация):

1. Разгрузочный клапан.
2. Тепловое реле защиты двигателя.
3. Механический переключатель.
4. Предохранительный клапан.

Предохранительный клапан — важный элемент прессостата

Каждое из этих устройств выполняет определенные функции:

• Разгрузочный клапан — открывается при остановке двигателя и сбрасывает давление из пневмомагистрали. При следующем включении и разгоне электродвигателя обратный клапан запирается, что обеспечивает облегченный запуск всего устройства из выключенного состояния.
• Тепловое реле защиты двигателя — ограничивает силу тока в обмотках. Специальным регулировочным элементом устанавливают допустимую силу тока, превышение которой приведет к отключению электродвигателя.
• Механический выключатель — включает автоматический режим работы изделия (положение AUTO) и позволяет принудительно отключить двигатель (положение OFF).
• Предохранительный клапан — срабатывает, если прессостат компрессора выйдет из строя и производит аварийный сброс сжатого воздуха из ресивера, не допуская повышения давления выше допустимого значения.

Схема подключения

Существующие реле давления воздуха для компрессора 220 В применяют в различных схемах подключения нагрузки.

1. В случае использования однофазного электродвигателя используют прессостат с двумя контактными группами, рассчитанный на работу в сети напряжением 220 В.
2. При наличии трехфазного двигателя применяют реле с рабочим напряжением 380 В, оснащенное тремя контактными группами.

ВНИМАНИЕ! Не рекомендуется использование однофазного реле давления воздуха (220 В) для подключения трехфазного двигателя.

Подключают прессостат к электрической схеме компрессора с помощью специальных контакторов (разъемов), встроенных в его корпус.

Соединительные фланцы

Соединяют прессостат с ресивером при помощи резьбового фланца со стандартной внутренней резьбой 1/4 дюйма. Многие реле давления оснащаются 4-х сторонним фланцем, позволяющим, при необходимости, подключить к нему до трех дополнительных устройств, например:

1. Манометр.
2. Предохранительный клапан.
3. Разгрузочный клапан.

Если необходимости в подключении дополнительных устройств нет, то фланцы закрываются специальными заглушками.

ВАЖНО: резьбовые отверстия фланцев имеют размеры 3/8 или 1/2 дюйма. Дополнительные устройства также должны иметь соответствующую резьбу.

Монтаж

Реле давления компрессора крепится непосредственно на его резервуар (центральный фланец с резьбой 1/4 дюйма). При необходимости, через свободные фланцы устанавливаются дополнительные устройства. Если необходимости в дополнительных устройствах нет, то резьбовые отверстия фланцев закрывают специальными заглушками.

Цепь управления включением и выключением электродвигателя компрессора соединяется с контактами реле давления.

ВНИМАНИЕ! Если ток нагрузки превышает допустимую мощность контактов реле, необходимо при подключении использовать сетевой контактор (магнитный пускатель).

Настройка

Серийно выпускаемые прессостаты не нуждаются в настройке. Однако при эксплуатации компрессора могут возникнуть ситуации, при которых необходимо изменить пороги срабатывания его исполнительного механизма. Порядок выполнения регулировочных работ:

1. Определить диапазон изменения величины давления сжатого воздуха.
2. Отключить изделие от электрической сети.
3. Снять верхнюю крышку прессостата.
4. Установить необходимые значения порогов срабатывания реле с помощью двух специальных регулировочных подпружиненных винтов, находящихся под крышкой. Величину установленных значений контролируют с помощью манометра.
5. Регулировку верхнего порога срабатывания прессостата, при котором электродвигатель отключается, осуществляют с помощью регулировочного винта, обозначенного символом «Р». Для изменения порога срабатывания исполнительного механизма необходимо вращать винт по стрелке в сторону, соответствующую обозначениям «+» и «-«.
6. Настройку нижнего порога срабатывания прессостата, при котором двигатель будет автоматически включаться, производят путем вращения второго регулировочного винта с символом «5Р» в сторону обозначений «+» и «-«.
7. Установить верхнюю крышку реле давления воздуха на место.

Прессостат своими руками

Взявшись за самостоятельное изготовление воздушного компрессора, некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

Самостоятельное изготовление оборудования — это интересно, практично и очень экономно

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже в самодельный компрессор устанавливать прессостат промышленного производства.

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе «Настройка».
4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

• заменив прессостат;
• очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
• заменив контактную группу на новую (не все модификации имеются в продаже);
• отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

1. Снимаем защитный кожух.
2. Отсоединяем провода, идущие к контактной группе.
3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может «выстрелить» при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
4. Взять кусочек медной проволоки длиной 10 мм и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
6. При необходимости ту же процедуру повторить с остальными клеммами.
7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
8. Установить контактную группу на место и закрыть прессостат крышкой.

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.

Предохранительный обратный клапан для компрессора: виды, конструкция, изготовление своими руками

Для того чтобы обеспечить корректную работу компрессорных установок, применяемых сегодня практически везде, используют целый ряд дополнительных технических устройств, одним из которых является обратный клапан для компрессора. Такой клапан, которым сегодня комплектуется преимущественное большинство компрессорных установок, также защищает их от преждевременного выхода из строя и обеспечивает плавный запуск.

Обратный клапан на компрессоре

Назначение, особенности конструкции и сферы применения

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

• металлический корпус;
• входное отверстие, которое закрывается клапаном (чтобы предотвратить перекос последнего в процессе его работы, на нем специально выполняют направляющие ребра);
• резиновое кольцо;
• пружина, которая надевается на направляющие выступы клапана;
• пробка;
• уплотнительные прокладки.

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

• Сжатый воздух, создаваемый компрессором, поступает во входное отверстие клапана.
• Под воздействием давления сжатого воздуха сжимается пружина, открывая клапан и пропуская воздух в пневмосистему.
• После выключения компрессора и падения давления воздуха в рабочей камере пружина разжимается и перекрывает воздушную магистраль.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

• системах, предназначенных для всасывания жидких сред;
• трубопроводах, по которым транспортируются горячие газы;
• трубопроводных системах, используемых в холодильных установках;
• системах кондиционирования и вентиляции;
• канализационных системах.

Обратные клапаны, применяемые в системах по транспортировке жидких сред, предназначены для того, чтобы не допустить попадания этих сред в компрессор, который может от этого прийти в негодность. При транспортировке горячих газов данные устройства также используются для того, чтобы не допустить попадания газов к остальным элементам системы.

Обратный клапан (сифон) для кондиционера. Предназначен для подключения дренажного трубопровода к центральной канализации

Обратные клапаны, которые устанавливаются в системах кондиционирования, решают одновременно две важных задачи:

• обеспечивают целенаправленный проход хладагента от теплой части испарителя к холодной;
• предотвращают образование обратной конденсации.

Очень активно такие устройства используются в вентиляции, где они также решают несколько задач:

• улучшение тяги в вентиляционной системе в том случае, если она состоит из нескольких разветвленных участков;
• предотвращение попадания в помещения холодного воздуха с улицы;
• защита помещений, обслуживаемых вентиляционной системой, от посторонних запахов;
• защита помещения производственного назначения от попадания в их атмосферу токсичных и взрывоопасных сред;
• предотвращение попадания в помещение продуктов горения, если в здании, в котором такое помещение расположено, произошло возгорание.

Обратный клапан для вентиляции представляет собой закрепленную на оси лопасть

Воздушный клапан обратного действия, используемый в вентиляционных системах, устанавливается не только в производственных и офисных помещениях, торговых центрах и других зданиях общественного назначения, но и в многоквартирных домах. Он защищает квартиры от посторонних запахов, отсекая поток воздуха, поступающий извне.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Рекомендации по выбору

Выбирая обратный клапан, следует учитывать целый ряд параметров. Сюда, в частности, относятся:

1. интенсивность воздушного потока, который будет транспортироваться по системе;
2. производительность воздухообменного устройства, на который будет устанавливаться обратный клапан;
3. мощность устройства выкачки воздуха, в качестве которого может выступать компрессор или вентилятор;
4. степень загрязнения рабочей среды, которая будет транспортироваться по элементам создаваемой системы;
5. температурный режим эксплуатации.

Кроме того, следует обязательно учитывать и тип среды, с которой будут контактировать элементы клапанного устройства. Данный параметр оказывает непосредственное влияние на выбор материала изготовления клапана, который должен обладать требуемой долговечностью.

Как изготовить обратный клапан для компрессора своими руками

На современном рынке предлагается большое разнообразие обратных клапанов для компрессоров различного типа и мощности. Между тем при желании сэкономить можно изготовить клапан для компрессора своими руками. Для того чтобы сделать такой клапан, необязательно знать устройство воздушного компрессора, достаточно понимать, как такой компрессор работает. Более того, вам не потребуются дорогостоящие расходные материалы и сложное оборудование, а также специальные знания, навыки и опыт выполнения работ подобного плана.

Чтобы изготовить обратный воздушный клапан для ресивера, компрессора, вакуумной камеры или любого другого элемента пневмосистемы, вам понадобятся следующие материалы и инструменты:

• обычный штуцер или сгон с резьбой на 15;
• штуцеры, которыми оснащаются шланги для подключения сантехнических устройств;
• болт диаметром 3 мм и длиной 40–50 мм;
• две гайки соответствующего диаметра;
• кусочек резины, отрезанный от старой автомобильной камеры;
• пружина, диаметр которой соответствует поперечному размеру болта;
• стандартный набор слесарных инструментов.

Штуцер для клапана можно взять со старого сантехнического или газового шланга

Изготавливается обратный клапан на компрессор своими руками по следующему алгоритму.

1. Из металлического листа небольшой толщины вырезается прямоугольная пластинка, которая будет выступать в качестве ограничителя для болта, используемого для фиксации клапана. В средней части такой пластины просверливается отверстие, в которое должен свободно проходить болт.
2. На торцевой части штуцера-сгона выпиливается посадочное место, на которое будет опираться фиксирующая пластинка.
3. Из куска автомобильной камеры вырезается клапан соответствующего диаметра, в средней части которого выполняется отверстие под болт.
4. На болт надевается металлическая пластинка-фиксатор, пружина, а затем на его резьбовую часть накручивается гайка, надевается резиновый клапан, который через шайбу фиксируется второй гайкой.
5. Собранная конструкция вставляется в штуцер-сгон и фиксируется с двух сторон гайками, снятыми с сантехнического шланга.

То давление, при котором будет срабатывать такой обратный клапан, регулируется жесткостью пружины. Конечно, устройство, изготовленное по вышеописанной схеме, отличается простейшей конструкцией, однако работает оно достаточно эффективно и может быть использовано для оснащения компрессоров и вакуумных камер.

Обратный клапан для компрессора

Обеспечить благоприятные условия работы компрессора можно за счет установки специальных устройств, к примеру, обратного клапана. Сегодня он включается в комплект поставки большинства компрессоров, но время от времени приходится проводить их замену. Рассмотрим особенности механизма, а также его предназначение подробнее.

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
2. Резиновое кольцо.
3. Пружина, которая надевается на направляющие выступа.
4. Пробка, которая обеспечивает перекрытие механизма.
5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Основные разновидности

Рассматриваемый клапан ресивера может классифицироваться по достаточно большому количеству признаков, основной заключается в конструктивных особенностях механизма. Выделяют следующие варианты исполнения:

1. Угловые.
2. Прямого типа.
3. Шариковые.
4. Пружинные.
5. Присоединяемые фланцем.
6. Створчатые.
7. Устанавливаемые при применении технологии пайка.
8. Выполненные под разбортовку.

Классификация проводится по типу применяемого материала при изготовлении. Чаще всего клапан изготавливается из металла с высокой коррозионной стойкостью, но есть и другие варианты исполнения.

Запорный элемент также характеризуется различными конструктивными особенностями. По этому признаку выделяют следующие варианты исполнения:

1. Шариковые.
2. Мембранные.
3. С плоской пластиной.
4. Лепестковые.
5. С гравитационной решеткой.

Довольно большой популярностью пользуются варианты исполнения шарикового типа. Это связано с их практичностью и высокой надежностью в применении.

Кроме этого, в продаже встречаются варианты исполнения, у которых управление запорным элементом представлено электромагнитным элементом, а не пружиной. Они более точные в работе, но обходятся намного дороже.

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

1. Интенсивность воздушного потока, который транспортируется в системе.
2. Показатель производительности.
3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Как изготовить обратный клапан для компрессора своими руками

При желании изготовить обратный клапан для компрессора можно своими руками. За счет этого есть возможность снизить собственные расходы. Для самостоятельного изготовления потребуется:

1. Штуцер для подключения оборудования.
2. Обратный штуцер.
3. Болт, диаметр которого 3 мм и длина 40-50 мм.
4. Две гайки соответствующих размеров.
5. Небольшие кусочки резины.
6. Пружина соответствующего диаметра.
7. Набор инструментов для монтажа.

Процесс изготовления можно разделить на несколько основных этапов:

1. Из металлической пластины создается требующийся ограничитель.
2. Торцевая поверхность штуцера спиливается для создания посадочного места.
3. Клапан требуемого диаметра можно вырезать с автомобильной камеры.
4. На ранее выбранный болт насаживается пластина, выступающая в качестве фиксатора. После этого фиксируется пружина.

Собранный предохранительный элемент вставляется в штуцер-сгон, после чего фиксируется двумя гайками по обе стороны. Скорость срабатывания регулируется жесткостью пружины. Рассматриваемое устройство характеризуется простой конструкцией, но она подходит для установки в качестве предохранительного элемента различных систем.

Область применения

Компрессоры получили весьма широкое распространение. Рассматриваемое устройство применяется в нижеприведенных случаях:

1. Прокладка трубопровода, по которому транспортируются различные газы.
2. При создании холодильных установок.
3. В магистрали, которая предназначена для всасывания различных жидкостей.
4. Защита вентиляционных каналов или кондиционирования.
5. Перекрытие трубопровода, который отводит стоки.

Обратные клапана также устанавливаются в системах, которые не позволяют жидкости попадать в компрессор. Подобная ситуация может привести к тому, что устройство придет в непригодность.

Рассматриваемое устройство активно применяется в системах вентиляции. Они требуются для решения следующих задач:

1. Предотвращения вероятности проникновения холодных потоков снаружи сооружения.
2. Повышения тяги в вентиляционной системе в случае сильного разветвления.
3. Исключение вероятности попадания посторонних запахов.
4. Для защиты окружающей среды от попадания различных вредных веществ.
5. Перекрытие шахт и других токов для исключения вероятности распространения продуктов горения.

В целом можно сказать, обратный клапан является важной частью самых различных конструкций. Его надежность работы обеспечивает длительный срок эксплуатации компрессора.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обратный клапан для компрессора

Для обеспечения корректной работы компрессорного оборудования используются различные технические устройства, среди которых можно выделить обратный клапан для компрессора. Без данного узла практически невозможно представить работу оборудования, предназначенного для сжатия воздуха.

Назначение обратного клапана

Обратный клапан предназначен для пропускания сжатого воздуха только в одном направлении. Данная деталь устанавливается между цилиндром поршневого компрессора и ресивером, и не дает воздуху вернуться из накопительной емкости обратно в камеру сжатия после остановки агрегата.

Важно! Кроме всего, обратник, удерживая воздух в ресивере, позволяет произвести плавный запуск оборудования. Если данную деталь убрать, то воздух будет давить на поршень, и двигатель не сможет провернуть коленчатый вал при запуске.

Кроме обратного, на компрессор обязательно устанавливается предохранительный клапан. Данный перепускной клапан предназначен для аварийного сброса давления, если прессостат не отключил двигатель агрегата. На следующем фото показан разгрузочный клапан, без которого, в целях безопасности, нельзя включать компрессор.

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

• клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
• резиновое кольцо (5), установленное в верхней части клапана (6);
• пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
• пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратник, кроме входного штуцера, имеет боковой отвод, через который он подсоединяется к ресиверу, и 1 тонкий отвод для подсоединения прессостата.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Разновидности обратных клапанов

Существует 3 вида обратников для воздуха.

Алюминиевый (внутренний) обратный клапан. Данная деталь компрессора считается самой долговечной, поскольку может выдерживать температуру пропускаемого воздуха до 200°С. Единственный недостаток данной детали – это достаточно высокая цена, порядка 600 руб.

Деталь устанавливается внутри воздуховода, идущего от цилиндра к ресиверу, с помощью муфты.

Пластмассовый обратник. Обратные клапаны, сделанные из пластмассы, можно увидеть, например, на агрегатах С-412 и К-24 бежецкого завода.

Как видно из фото, приведенного выше, конструкция узла очень проста. Соответственно, и купить его можно, по цене около 100 руб. Но данный клапан не может работать при высоких температурах, поскольку материал, из которого он сделан, начинает плавиться.

Обратник из латуни. Применяется на большинстве моделей компрессоров разных производителей и стоит около 250 руб. Хотя данный узел и сделан в основном из металла, он выходит из строя, если температура воздуха при сжатии превышает 140°С.

Советы по выбору детали

Выбирая обратный клапан для компрессора, следует знать размер резьбы, нарезанной на выходе из цилиндра. Резьба может отличаться в разных моделях агрегатов. Проще всего взять неисправную деталь с собой и выбрать в магазине аналогичную.

Если требуется поменять обратник, например, на более надежную модель, следует ознакомиться с техническими характеристиками новой детали. Некоторые из них не предназначены для работы с компрессорами большого давления. Обычно на упаковке к обратнику указано максимальное давление, при котором он сможет работать.

Также следует учитывать температурные характеристики данного узла. Если воздух после сжатия нагревается до высоких температур, то пластиковый узел покупать не стоит. Следует отдать предпочтение металлическому обратному клапану, который устанавливается внутри воздуховода.

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Воздушный обратный клапан изготавливается следующим образом.

1. Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
2. В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
3. Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
4. Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
5. Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.

Сообщества › Пневмоподвеска › Блог › НО клапан. Разгрузка компрессора.

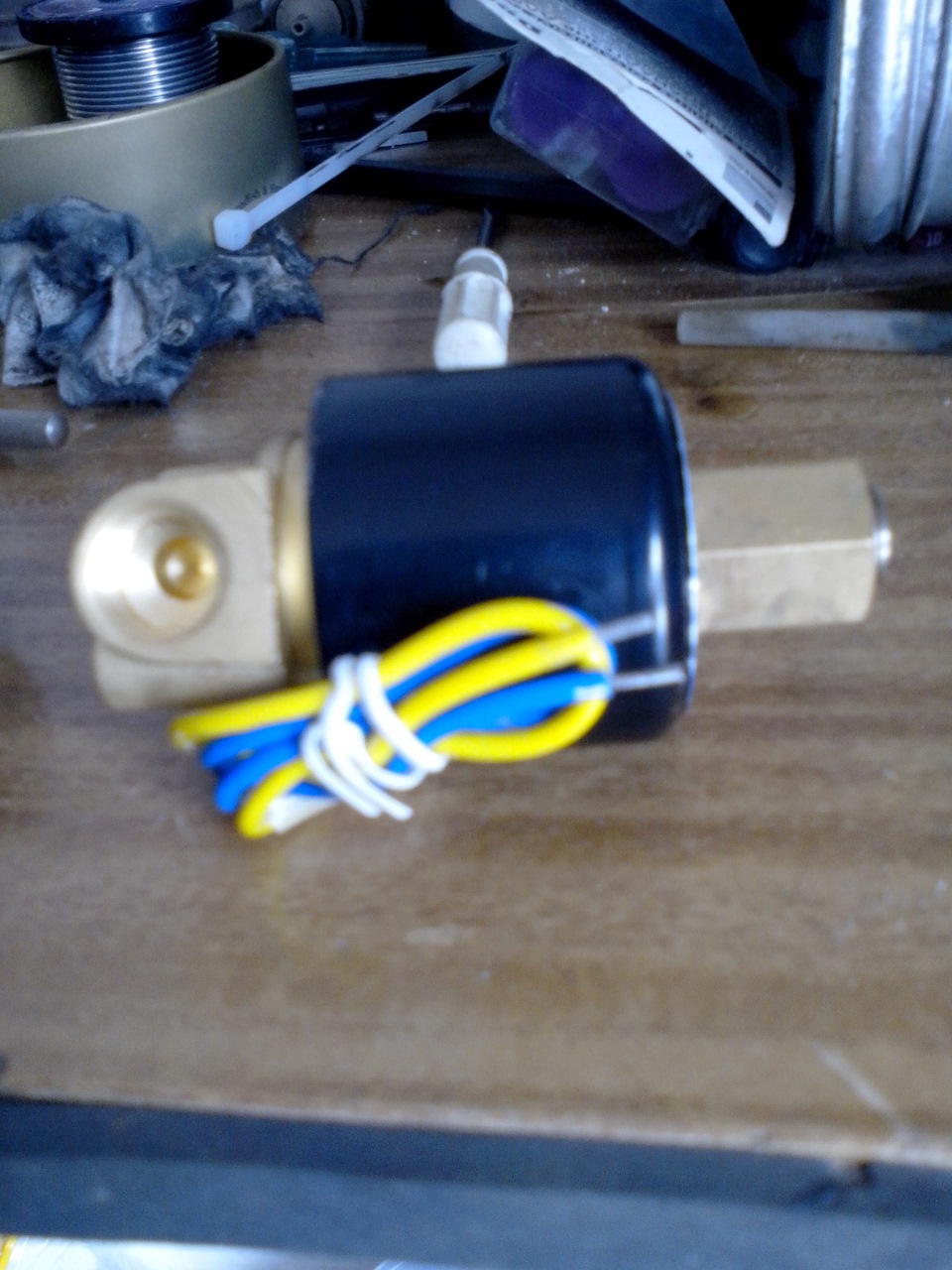

Сегодня произведена полезная доработка пневмосистемы, Установлен клапан сброса давления ветки компрессор-Осушитель-Ресивер.

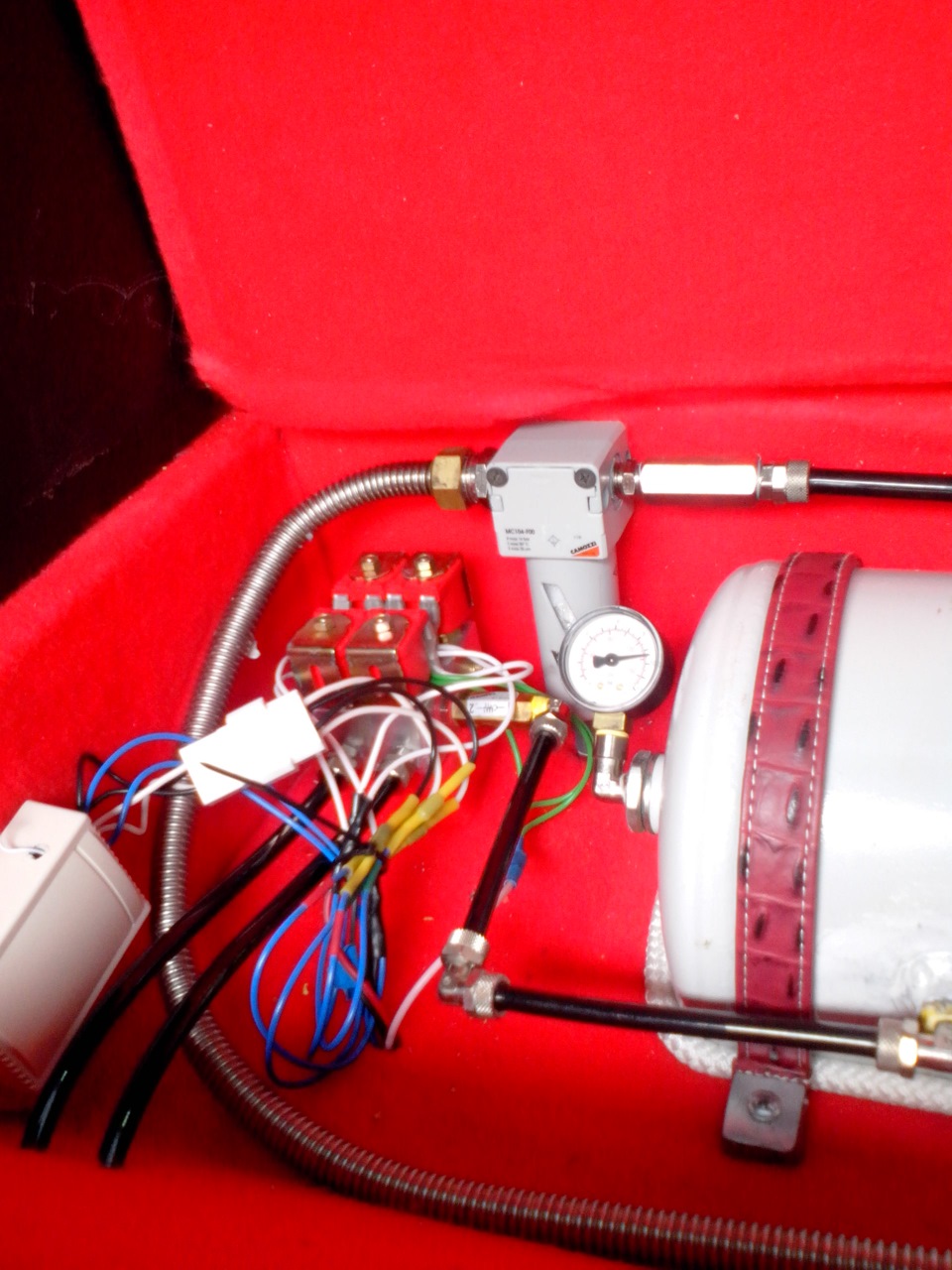

До того система выглядела так.

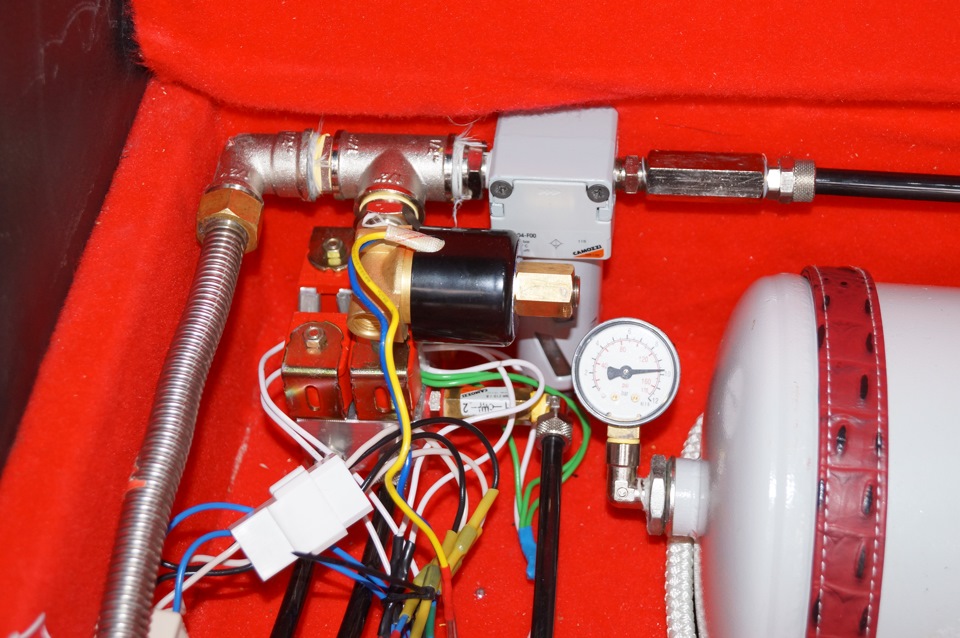

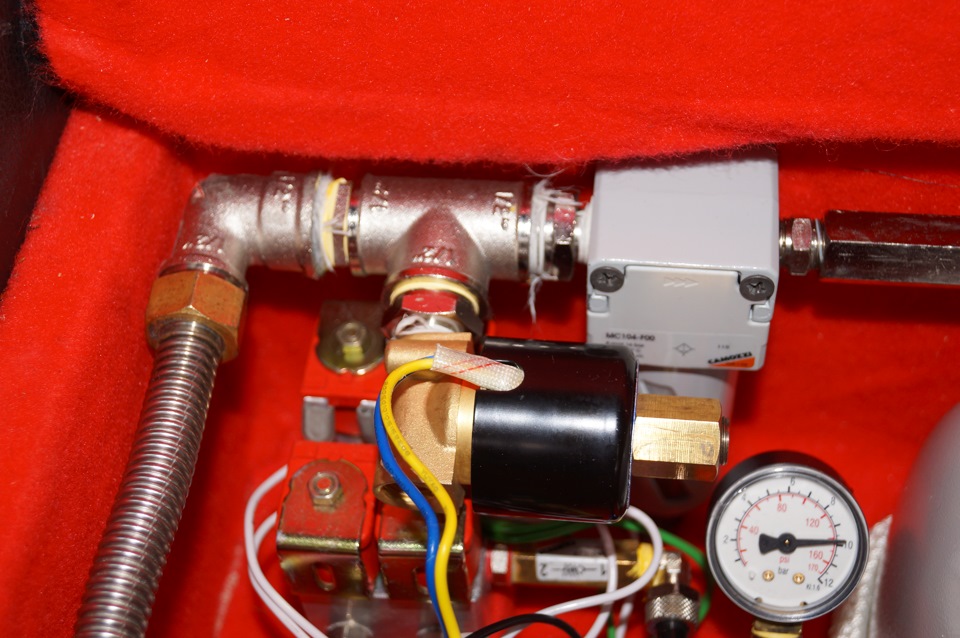

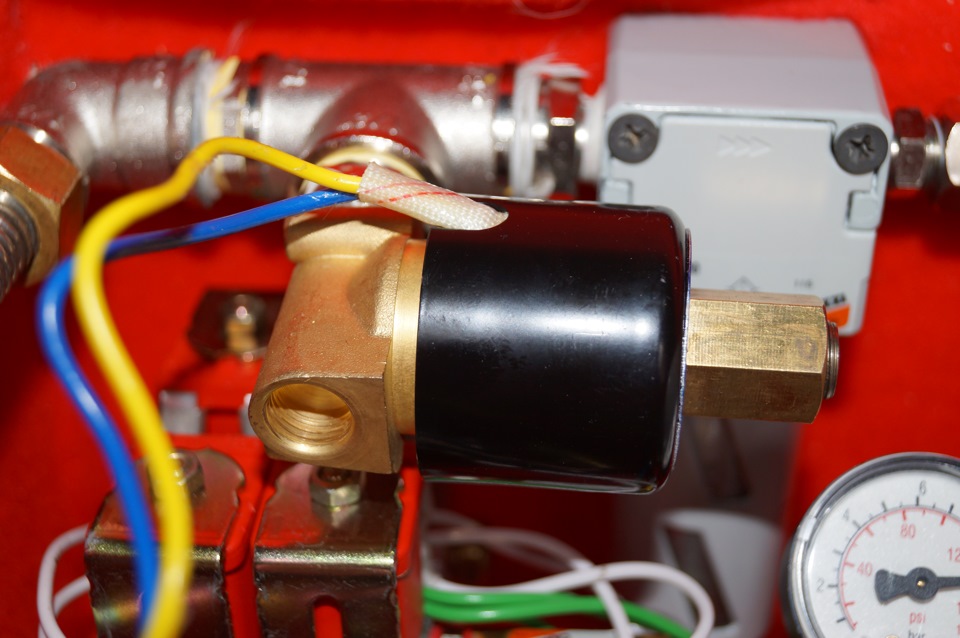

Сейчас выглядит так (свободного места все меньше и меньше в техподполье)

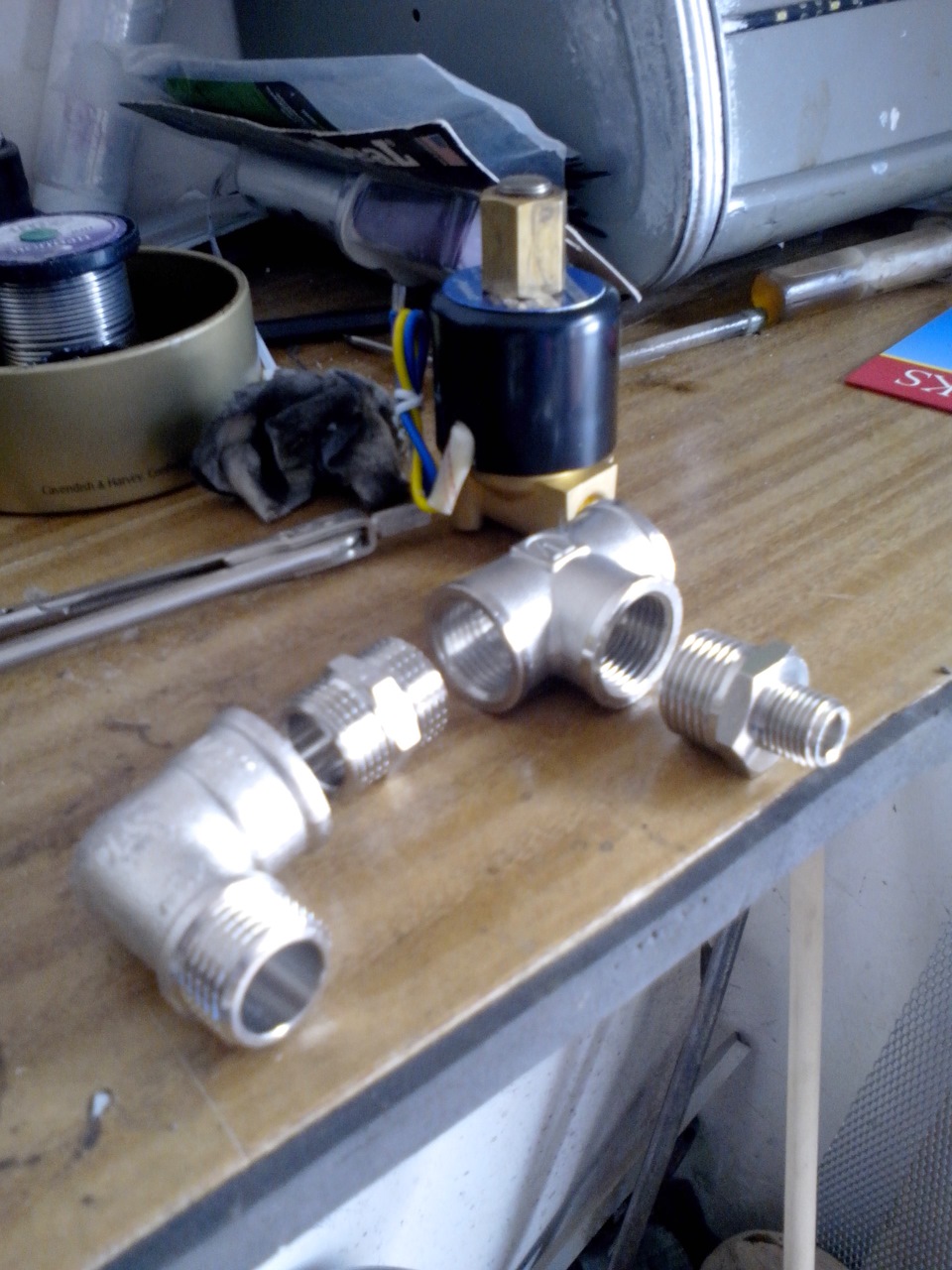

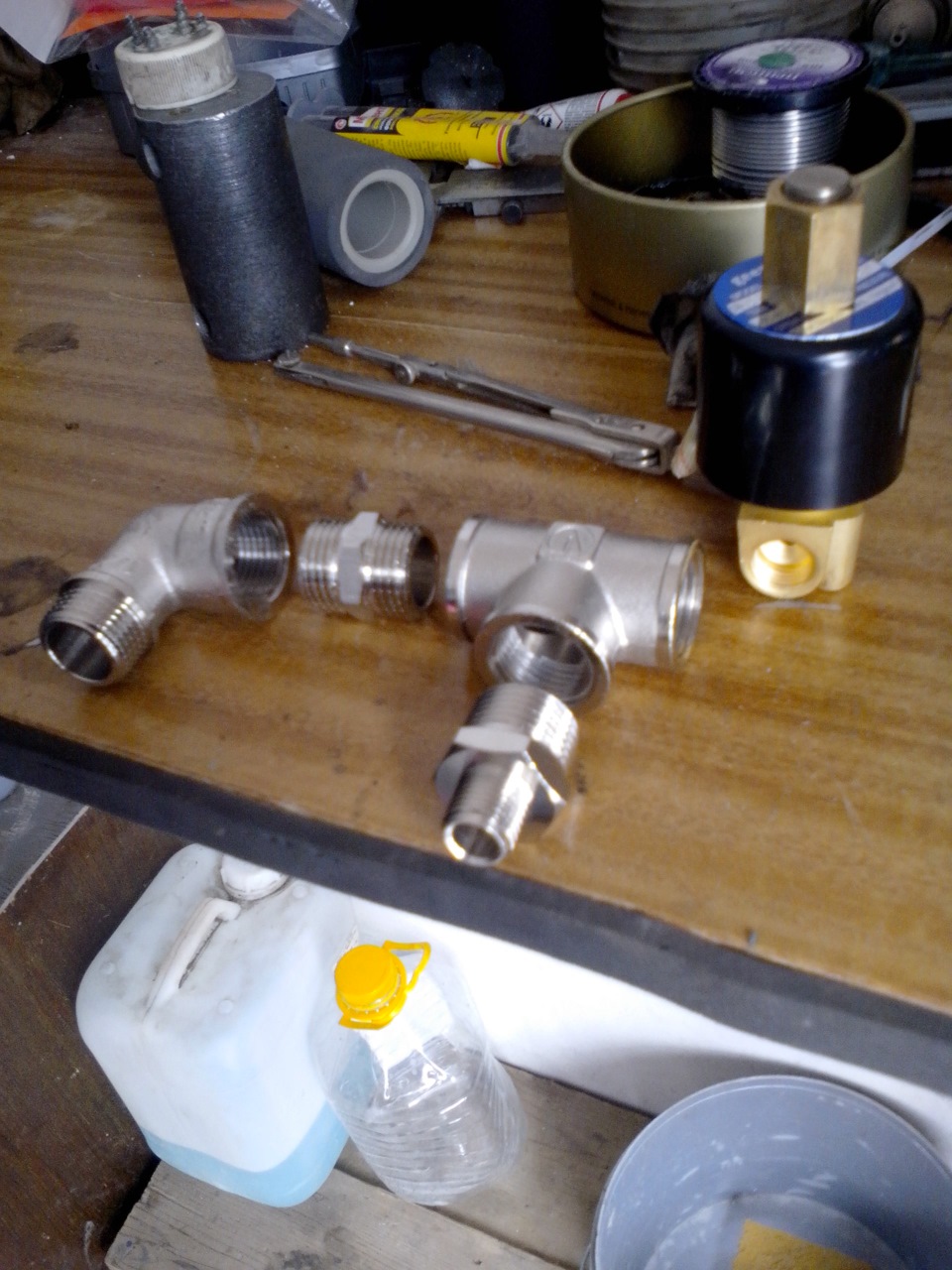

Понадобились вот такие фитинги, купленные в обычном «Мегастрое» (не реклама)

В чем польза? Польза сего девайса в том, что данная ветка разгружается от давления в 10 атмосфер, до атмосферного давления. При запуске компрессора нет нагрузки, нагнетание происходит равномерно, продлевая жизнь сердцу воздухоподготовки(компрессору). Это происходит посредством НО(нормально открытого) клапана.Заказал его с Ебей, шел он чуть более месяца.

Как он работает?
При включении компрессора он закрывается, при отключениии компрессора открывается, тем самым сбрасывает давление и образовавшийся конденсат, что очень хорошо видно на видео. При этом распределительные клапана сухие и не залипают при отрицательных температурах.

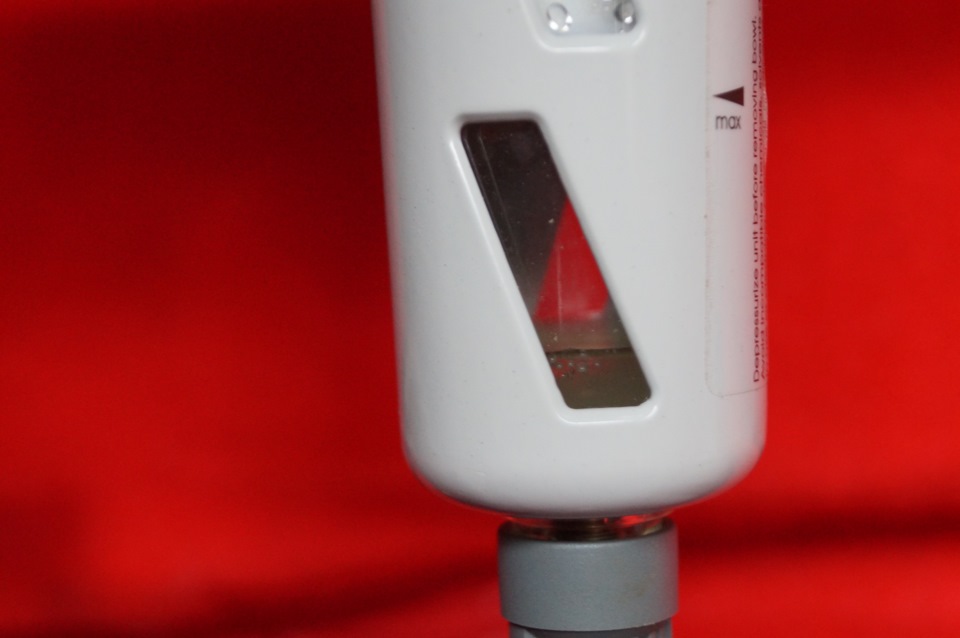

За всю зиму в фильтре-осушителе собралось грамм 20 воды, ресивер еще не проверял, но думаю в нем сухо.

Впрочем основная доля влаги собралась за последний месяц, т.к. зимой воздух относительно сухой.
В общем на видео все понятно;)

Смотрите также

Комментарии 78

Толстый гофрированный от чего?

Я так и подумал.долго работает.он наверно не расчитан на такое давление.газ то в системе кило на 2.

Ничего с ним не будет, испытано не одним циклом набивки

Полезная вещь!) На клапан нареканий не появилось, все работает? Читал, что они (китай) дохнут и сифонят…

Пока работает. Не китай не нашел чтобы был НО.

Хорошо, спасибо! Значит тоже его куплю!)

А как его отыскать на просторах интернета? Тоже хочу поставить.

спасибо, наверное его и закажу, как проверенный.

какая резьба на НО клапане? метрическую 10х1 получится вкрутить?

дак всё таки)что лучше всего что бы обратный клапан не залипал?

Создать условия для его закрытия, т.е. разницу давлений.

как это сделать?)

Тема как раз частично об этом говорит, при сбросе давления с ветки комп-обратный клапан .

то есть спокойно ставим НО клапан?

Можно спокойно, можно и с эмоциями:-)

лучше спокойно))слушай подскажи куда лучше блок клапанов поставить?

Говорят что лучше под капотом, там тепло и клапаны если подмерзнут, то там отогреются. У меня не мерзнут, хотя в подполье багажника.

много полезного знаешь, есть на кого ровняться!
а в случае чего даже обратиться за советом!
мегастрой в теме)

Не много, но кое чему научился:-) Мегастрой иногда выручает:-)

про рубены что можешь сказать? был ли опыт?
я решил с них начать

Рубены у меня стоят сзади, нормальные вполне.

5 капель влаги в башке компа летом превращаются в 30 капель зимой. Они не убивают комп сами по себе, они замерзают в осушителе или в ОК, и давление в отрезке комп-ок возрастает до тех пор, пока клапан в голове компа не выдерживает и не начинает пропускать. Читайте форум, прислушивайтесь к тем, кто это все уже прошел на практике, а не стройте и не доказывайте с пеной у рта теории, не имея даже примера на своей системе, и, более того-не имея своей системы)

Вчера тока такой же заказал, 565р)))

Скорее всего у того же продавца:) Т.к. выбор их(НО) не особо велик как оказалось.

А мне в падлу было влагоотделитель ставить, вот и получал.

А я ещё подумывал, этот клапан, поставить вместо автоматического в колбе.Два в одном и конденсан стравит и воздух и когда клапан открыт, может проветривать немного.

Как вариант можно и так, главное чтобы от обилия конденсата собирающегося в колбе фильтра клапан не обмерзал в зимнее время.

Ну зима это трудное время для пневматики, сам страдал этой зимой с замерзанием клапанов.

Ни разу не залипали клапана, гофра длиной 1,2м хорошо справляется со своей задачей.

Будет ли теперь работать полуавтоматический сброс конденсата, не пробовал ? По виду, твой фильтр должен быть оснащен именно таким клапаном сброса .

Пока не пробывал, стоит в закрытом положении.

Как писали выше, что воздух проходит обратно через бошку, у меня такого нет.У меня стоит пока временная система, беркут R20,с шлангом подкачки и манометр, всё подключено к ресу через золотник, так вот как я набил рес например 8 очей, так он и держит их.Не золотник, не через лепестковые клапана, воздух не уходит.В этом случае, клапан ОБЯЗАТЕЛЬНО должен стоять, нельзя жалеть
денег для продления жизни многим компонентам.

От этого клапана самое больШее это будет слышно пшш при включении, а на ресурс Не понятно как повлияет.
Ведь воздух который выходит придется качать компрессору лишний раз, да и ок в системе поднимает давление перед компрессором

Ты когда себе ставил подобную систему какие цели преследовал? Скорее всего не просто для пшшш?

Нее, нету у меня такого клапана и ок нету.
А вообще ты прав, почти все что я сделал это не необходимость, просто мне интересно 🙂

В любом случае хуже от него не станет! Тоже буду себе так делать, а еще я осушитель второй воткнул между ресом и клапанами.

польза от второго есть? тоже думаю второй поставить

В любом случае хуже от него не станет! Тоже буду себе так делать, а еще я осушитель второй воткнул между ресом и клапанами.

польза от второго есть? тоже думаю второй поставить

Все правильно сделал. Для полного счастья и отсутствия влаги в клапанах, сделай рес самой нижней точкой системы, а клапана самой верхней, хотя у тебя вроде клапана выше дна реса стоят.

Для полного счастья влага отделяется более серьезными отделителями, и в ресивере болтается силикогель который абсорбирует то что не отделилось. А этот клапан выбрасывает остаточную влагу, а в процессе набивки реса основная влага проходит мимо

Все правильно сделал. Для полного счастья и отсутствия влаги в клапанах, сделай рес самой нижней точкой системы, а клапана самой верхней, хотя у тебя вроде клапана выше дна реса стоят.

Если речь о сообщающихся сосудах, то это явление исключено, т.к. нет столько воды, чтобы она заливала клапана из реса.

Думаю хуже точно не будет.

Самый правильный ответ.

Я не понимаю почему тогда такого «мегаполезного» девайса нет на стационарных компрессорных станциях беркут?!
Что сложного для компрессора набрать 8 атм. для продавливания обратного клапана, в первые секунды, если потом происходит маховое усилие каждый цикл достигая 14 атм? В чем продление жизни?
Не знаю правда или нет, но говорят что после выключения компрессора с ветки Комп- обратный клапан, происходит потеря давления именно через статический поршень компрессора… если это так то вообще не понятно применение НО клапанов именно в данном месте…

Потому, что они предназначены для подкачки колес, а не для пневмоподвески.

Там датчик включения и выключения при потере давления, и старт происходит ровно так же как и на пневме!))) Пусть оно все хоть в космосе стоит… беркут тоже для подкачки колес)

Я о Беркуте и писал:)

Я не понимаю почему тогда такого «мегаполезного» девайса нет на стационарных компрессорных станциях беркут?!
Что сложного для компрессора набрать 8 атм. для продавливания обратного клапана, в первые секунды, если потом происходит маховое усилие каждый цикл достигая 14 атм? В чем продление жизни?
Не знаю правда или нет, но говорят что после выключения компрессора с ветки Комп- обратный клапан, происходит потеря давления именно через статический поршень компрессора… если это так то вообще не понятно применение НО клапанов именно в данном месте…

Выдержка с форума : Разгрузошный клапан-это клапан, каторый РАЗГРУЖАЕТ от давки, магистраль между компрессором и ресивером.

, , Пустая, , магистраль перед очередным пуском компрессора-не так напрягает компрессор, в момент первых наборов оборотов, и сберегает лепестковые клапана головы.Так же разгрузошный клапан, попутно сбрасывает образовавшующя влагу, в процессе конденсирования.
И Еще : Разгрузошный клапан-прежде всего-КЛАПАН(читам как-кран)
Раз так, значит можно использовать любой клапан, кран, ЭМК, с Мах рабочей давкой в используемой системе.
Какой разгрузочный клапан будет использовать потребитель-дело только от желания потребителя(клиента)
Условие работы клапана-примитивны.Запитав НО клапан на питание компрессора, Мы получаем его автономность.Включился компрессор, мгновенно НО клапан закрывает Свой проход, и давка с головы компа идет по магистрали …Датчик вкл/выкл компрессора, каторый установлен на ресе-дает команду компу:Стоп!Харэ!10,5 бар.Комп отключаеца, и в тот же момент-открываеца НО клапан, и сбрасывает давку с капельками росы.
Т.е. при работе компрессора-работает и Разгрузочный клапан.

Т.к. производитель компрессоров-подразумевает использование его исключительно для редкой, и не продолжительной подкачки шин-разгрузочный клапан штатно не устанавливаец.Это только два месяца назад, они (производитель, , Б, , )начали включать в комплектацию штатно-обратный клапан.Т.е. какая-то движуха, в наращивнии популярности и вариантов эксплуатации-уже есть.И это радуете
Есть надежда, што где-нить в 2016-2018 годах, мы можем и увидить в штате, и разгрузошный клапан.
