Температура плавления жести из банок

Делаем миниплавильню и плавим алюминиевые банки

А потом еще поискал и нашел, как сдлеать плавильню. Но видео с изготовлением плавильни, увы, не переведено на русский язык.

21 комментарий

• SO65LO
• 7 февраля 2015, 13:12
• +1

• allayah
• 7 февраля 2015, 13:25

• AleksSi
• 7 февраля 2015, 14:01
• +3

• SO65LO
• 7 февраля 2015, 14:07
• +1

• Vovka_BC
• 7 февраля 2015, 14:07

• Opus
• 7 февраля 2015, 16:13
• +2

Ну там не просто гипс, а смешанный с каким-то песком (play sand).
А так вообще мне понравилось использование фена.

П.С. Все чаще встречаются кальянщики с пылесосами и шашлычники с фенами. )

• Snipe
• 8 февраля 2015, 00:09

• Opus
• 8 февраля 2015, 02:14

• r1pper
• 8 февраля 2015, 10:33

при температуре плавления алюминия гипс теряет кристаллизационную воду и снова превращается в «порошок».

• AleksSi
• 8 февраля 2015, 11:12

• Opus
• 8 февраля 2015, 17:08
• +1

• allayah
• 8 февраля 2015, 14:57

• allayah
• 8 февраля 2015, 15:05

• XenUrs
• 7 февраля 2015, 19:37

• mariposa
• 7 февраля 2015, 19:58

• hamster76
• 8 февраля 2015, 00:15

• Opus
• 8 февраля 2015, 02:20
• +2

• hamster76
• 8 февраля 2015, 14:37

• Opus
• 8 февраля 2015, 16:57
• +1

А потом еще поискал и нашел, как сдлеать плавильню. Но видео с изготовлением плавильни, увы, не переведено на русский язык.

• Vietheity
• 8 февраля 2015, 19:30

10 мм) и сушка в течение 5 дней с последующим подмазыванием трещин и досушиванием. Теплоизолятор — керамзит. За, примерно, час полученная конструкция без утепленной крышки набрала 950 градусов (и температура продолжала расти). Для закалки и алюминия более чем хватит. Латунь не пробовал. Терморегулятор в китае стоит

2,5тр на диапазон до 1300 градусов.
Печь на 500 Ватт за два часа легко расплавляла стакан алюминия в кружке из нержавейки.
Если кто захочет попробовать сам сделать, пишите в личные сообщения, помогу чем смогу.

Переплавка алюминиевых банок в домашних условиях

Сегодня мы рассмотрим способ переплавки алюминиевых банок при помощи простой маленькой плавильной печи в домашних условиях. На этот раз мы используем наш высокотехнологичный задний двор и ведро с банками из под газировки или пива. Чтобы изготовить поделки из алюминия, а точнее из банок, начнем с того, что достанем нашу мини-плавильню, которая уже сделана ранее и большой мешок угольных брикетов. Их обычно используют для барбекю. Когда несколько углей распределены на дне плавильни, можно добавить тигель, сделанный из стального огнетушителя.

Только взгляните, что продают в этом китайском магазине.

Если поместить тигель на слой угля, банки будут переплавляться быстрее. Теперь присоединим стальную трубку через отверстие для подвода воздуха. Так будет обеспечена температура, достаточная для плавки, но нам все еще нужно найти способ загнать воздух внутрь. Для этого отлично подойдет бытовой фен, который можно купить в любом магазине.

Соединим фен с куском ПВХ трубки, используя две муфты на три сантиметра, чтобы присоединить с одной стороны стальную трубку, а с другой облегчить отсоединение фена. Всю конструкцию очень легко разобрать и поместить в 20 литровое ведро.

Воздуходувка находится под нужным углом, не помешает подпереть ее, чтобы она не отошла. Так вы сохраните стенки в целости и значительно увеличите срок службы плавильни. Теперь, когда плавильня готова, наполним ее доверху углем. Можно использоват ь пропановую горелку, потому что она нагревает все очень быстро. Угли горят, так что давайте включим фен на низкой мощности и направим на уголь кислород, чтобы как следует все разогреть. Как видите, сделанная нами крышка сохраняет жар и температура растет. Тигель и отверстия в центре крышки точно подогнаны.

Теперь возьмем алюминиевые банки, приготовленные для переплавки и стальные щипцы. Через 10 минут плавильня предельно разогрета. Видно, что стальной тигель светится оранжевым, это значит, что все готово. Тигель имеет 8 сантиметров в диаметре и поэтому отлично подходит для плавки банок из-под напитков и при температуре более 500 градусов по Цельсию они плавятся всего за пару секунд. Доведем мощность плавильни до полной, чтобы как можно быстрее все расплавить. Производительность устройства в среднем 10-12 банок в минуту.

Приятно то, что банки могут быть и грязными и покрашенными, с остатками газировки. Не важно, как мы скоро увидим, мини-плавильня поглощает все подряд дает на выходе чистый жидкий алюминий. По опыту 35-45 банок достаточно для производства 450 грамм алюминия. Если банки сначала раздавить, то можно даже не снимать крышку, а это значит, что в ходе плавки окислится еще меньше металла. После расплавления 50 банок тигель оказывается полным, но внутри много отходов, которые нам не нужны.

Хороший способ изолировать алюминий – взять стальную форму. Для начала осторожно вытащим тигель, убедившись что очено надежно захватили его стальными щипцами. Затем очень медленно перельем расплав в стальную форму. Как видите, шлак остается в тени или и действуют почти как фильтр, не давая твердым частицам покинуть его. Отделив то, что нам нужно, мы можем постучать тигель об кусок цемента и удалить шлак. Очистив тигель, мы можем сразу же использовать его снова.

Для забавы были расплавлены еще несколько банок, чтобы наполнить новую форму для кексов. Цель в том, чтобы придать слиткам красивый необычный внешний вид. Форма из стали, но порой вспыхивает огонь. Это сгорает противопригарное покрытие. Но так будет только в первый раз. После нескольких минут слитки начинают твердеть но они все еще ужасно горячие настолько, что бумага от них мгновенно вспыхивает. Хорошо будет запастись ведром с водой, чтобы их охладить. Брошенные в холодную воду слитки все еще горячие, чтобы мгновенно ее вскипятить, но примерно через 10 секунд они охлаждается и их уже можно достать руками.

Используем форму для мини-кексов, чтобы сделать слитки меньшего размера. В результате получились очень милые маленькие кексики. Назначение слитков том, чтобы иметь чистый металл наготове, когда вы захотите что то сделать. Теперь при необходимости нужно всего лишь бросить пару слитков в чистый тигель. При такой конфигурации слитки расплавятся за 5-10 минут. При использовании слитков нам не нужно избавляться от шлаков, разве что от тонкой пленки оксида алюминия, а значит тигель полон готового к отливке жидкого алюминия.

Нальем алюминий в песок, в котором сделана специальная форма, которая сгорает, вбирая 900 грамм жидкого металла. Через 10 минут металл достаточно тверд, чтобы зацепить его щипцами. Мы можем сломать форму и вытащить наши литье. По ссылке в начале статьи вы сможете увидеть, как меч отливался более подробно.

Когда работа будет закончена, все приспособления можно удобно уложить в 20 литровое ведро, а когда плавильня остынет, можно легко вытряхнуть пепел, взявшись за ручку. Уборка проходит быстро и когда вы ставите внутрь горшок с растением, плавильная печь превращается в декор.

Ну что же, теперь вы знаете, как в домашних условиях превратить пустые жестяные банки из под газировки в блестящие металлические мафины. Ими можно просто гордится и любоваться, а можно использовать для отливки всего, что придет в голову.

Переработка алюминиевых банок: от приема до готовой продукции

Алюминий – первый металл на земле, поддающийся бесконечной обработке. Выброшенной алюминиевой банке потребуется около 500 лет на процесс разложения. Переработка несет пользу человечеству, экологии и металлургической отрасли.

Необходимость переработки

Затрат энергии и труда требуется меньше при переработке алюминиевых банок, нежели при первичном производстве. Килограмм вторичного металла экономит столько энергии, что можно получить 24 киловатт-часов. За год накопится на освещение Москвы в течении четырех лет.

На российском рынке объем алюминиевых банок составляет 2-3 млрд. Если суммировать их массу, получится годовой объем производства алюминия в России. При возможности переработки банок через 60 дней они вернутся на полки магазинов. Столько времени требуется заводу для рециклинга и нового выпуска.

Способы переработки

Потери при рециклинге алюминия низкие, из одной старой банки получается практически целая новая. Этот вид бизнеса приносит прибыль и пользу экономико-промышленной отрасли. Существует несколько способов получения алюминия из банок:

• Прессование. Отсортированные банки очищают от мусора и примесей. Освобожденную от напитков и еды тару разрезают на мелкие части, и при помощи магнита извлекают из нее железо. Получившееся сырье прессуют в плиты и отправляют на завод обработки вторичного сырья. После такого способа требуются дополнительные меры по очистке тары от примесей и красок.
• Превращение алюминия в порошок. Этот способ более эффективный, ведь тщательная очистка производится сразу. В отличие от прессования, в нем применяются многоэтапные схемы измельчения и удаления примесей. Стоимость такого способа выше, ведь оборудование обходится недешево, и для него требуются большие помещения для размещения. Потери при переработке этим способом низкие, затраты окупаются.
• Методом пиролиза. Начальный этап: сортировка, измельчение, очистка. Получившиеся элементы помещают в пиролизную печь и нагревают до 750 градусов, температура плавления алюминия на 90 градусов меньше. Органические примеси выгорают, полученный чистый металл разливают по формам и отправляют на вторичное производство.
• Температура плавления алюминия позволяет работать с ним в домашних условиях. Для этого нужно приобрести или соорудить самостоятельно маленькую печь для переработки. Она функционирует на угольных брикетах и расплавит банку за 3-4 секунды. Для ее конструирования понадобится термостойкий сосуд, в котором разгораются угли, и тигель, для размещения самого металла. Тигель можно сделать из обрезанного корпуса огнетушителя. Создать качественный обдув, для увеличения температуры, поможет обыкновенный пылесос или фен. Получить килограмм алюминия можно из 90 банок.

Для переработки алюминиевого лома в домашних условиях, обязательно наличие огнетушителя.

Преимущества переработки

Алюминиевая промышленность выделяет парниковые газы, за год объем достигает миллиона тонн. Эти газы прогрессивно влияют на развитие глобального потепления.

Если переработать все банки в России, вышедшие из употребления, экономится 76% мощности Братской ГЭС за год.

Тары из алюминия занимают 1% мусора на планете. Если производить их из первичного сырья, выделится 14% парниковых газов от общего числа производств.

Три четверти всего алюминия используются и подвергаются рециклингу с 80-х годов. Банки, прошедшие обработку в дальнейшем переплавляют в детали, используемые в стройматериалах, автомобилестроении, производстве мебели. Переработанный металл используют для уменьшения кислорода в стали.

Для переработки вторичного алюминия разработаны эффективные способы, не вредящие экологии и человеку. Природе не под силу справиться с его утилизацией, и в течение пятисот лет она будет гибнуть от вредных веществ, которые он выделяет. Население, готовое к сбору и сортировке мусора, значительно увеличит экономическую эффективность в стране и поможет окружающей среде.

Переработка отходов алюминия и алюминиевых банок

Алюминиевая банка — самая перерабатываемая тара на планете. Большая часть всех емкостей из алюминия подвергалась вторичной обработке неоднократно. В большинстве развитых стран отслужившие алюминиевые изделия перерабатываются практически в стопроцентном объёме.

Отходы алюминия

Чтобы выброшенная где-нибудь в лесу алюминиевая банка полностью разложилась, понадобится не меньше пятисот лет. А ведь переработка алюминия и тары из него в целом требует гораздо меньших затрат труда и энергии, чем переработка пластика или бумаги. Математика такой переработки проста: из одной старой банки получается приблизительно одна новая, если не учитывать банки с повреждениями.

Сейчас объём наполнения российского рынка банками оценивается примерно в 2-3 млрд. штук. Стандартная банка емкостью в 500 мл имеет массу около 15 г. В сумме масса всех этих банок составляет цифру, сопоставимую с годовыми объёмами производства алюминия в России.

Если учесть, что из алюминия делают не только банки, и прибавить к этому массу отслужившего алюминиевого профиля, автозапчастей, различной мебели и строительной фурнитуры, отходов алюминиевых конденсаторов, получатся и вовсе космические цифры. И всё это полезное богатство в нашей стране по большей части продолжает складироваться на мусорных полигонах.

Способы переработки

Алюминий — довольно удобный в плане переработки материал. Количество невосполнимых потерь при рециклинге алюминия низкое, польза высокая. Да и в сравнении с материалами органического происхождения или стеклом количество циклов переработки алюминия практически бесконечно.

Переработка алюминиевых банок и других изделий из этого металла может происходить несколькими способами:

1. Банки сначала подвергаются сортировке, их отделяют от сопутствующего мусора и примесей, промывают, чтобы освободить от остатков напитков или пищи, после чего нарезают на мелкие фрагменты и с помощью магнита освобождают от примесей железа. Получившийся алюминиевый салат прессуют в брикеты и отправляют на завод по переработке вторичного алюминиевого сырья. Такой способ обработки требует последующей более тщательной очистки тары от органических примесей и красок.
2. Применение линии из сортировочных, измельчающих и очищающих станков позволяет на выходе получить более чистый алюминиевый порошок или пластинчатые чешуйки. Примесей в получающемся сырье гораздо меньше, но и стоимость такого метода выше: оборудование для переработки отходов обходится недёшево и требует больших площадей для размещения. Правда и потерь при переработке алюминия совсем немного — сортировочно-измельчительная линия окупится довольно быстро.
3. Возможна обработка алюминиевого лома методом пиролиза. Сначала банки также сортируют, промывают и нарезают на небольшие фрагменты. Получившиеся алюминиевые чипсы нагревают в пиролизной камере до 750 градусов, чуть выше температуры плавления алюминия. Вся органика выгорает, а получившийся чистый расплав металла разливают по формам. Получившиеся в результате болванки в большинстве случаев сразу годятся для отправки на производство.
4. У алюминия сравнительно невысокая температура плавления — 660 градусов, и расплавить банки можно и в домашних условиях. Для этого придётся соорудить маленькую плавильную печь и тигель. Такие домашние плавильные печки работают на угольных брикетах (их ещё используют для жарки шашлыка). Стандартная тонкостенная банка из-под напитков плавится в домашней плавильне за пару секунд. Примерно 85-90 банок понадобится, чтобы получить на выходе килограмм алюминия.

Важно! Если решите собрать плавильню, нужно заранее изучить технику безопасной работы с расплавленным металлом. Не помешает обзавестись огнетушителем.

Выгода от переработки и польза для экологии

Лежащие тут и там без дела банки не токсичны, как ртутные лампы или батарейки, но пользы окружающей среде не несут. Во-первых, это неэстетично: площади мусорных полигонов могли бы использоваться с большей полезной нагрузкой, раскиданные банки не украсят ни один город, а на природе о них может пораниться какое-нибудь животное.

С другой стороны, алюминий обладает удобными свойствами: он лёгкий, пластичный, не боится ржавчины, и главное — его можно перерабатывать неоднократно без потери свойств.

Около семисот переработанных банок потребуется, чтобы сделать велосипед. Каждый килограмм переработанного алюминия позволяет сэкономить 14 киловатт-часов электричества. Переработав все вышедшие из употребления банки, сложенные на мусорных полигонах на территории России, можно сэкономить 75% годовой мощности Братской ГЭС. Именно столько электроэнергии потребляет каждый год Братский алюминиевый завод, крупнейший в России по производству первичного алюминия.

Обратите внимание! Если решите собирать алюминиевые банки для сдачи в пункты приёма, лучше всего спрессовывать их дома и хранить, пока не накопится хотя бы несколько килограммов.

Даже собственноручный сбор алюминия силами одного человека может принести некоторую выгоду — килограмм алюминия принесет вам пару лишних сотен рублей, чувство причастности к большому делу — охране окружающей среды, а также заочное уважение Гринписа и бонус к карме.

Что производят из вторсырья алюминия

Возможность неоднократной переработки практически без потерь делает алюминий очень удобным материалом. Алюминиевая банка — самая перерабатываемая тара.

С уверенностью можно сказать, что 99% банок с напитками в магазине или вашем холодильнике уже не раз до этого успели побывать отходами.

Три четверти всего алюминия, произведенного с 80-х годов прошлого века, подвергаются неоднократной переработке и используются до сих пор, причем переплавка вторичного сырья расходует всего 5% энергии, необходимой для производства первичного алюминия такой же массы.

Вторичный алюминий используется в производстве мебели, стройматериалов, автомобилестроении, самолетостроении. Еще одна сфера применения переработанного металла — изготовление алюминиевых композитных панелей для облицовки зданий и крепежа для них. Алюминиевый т-образный профиль, использующийся для скрепления элементов мебели и твердых напольных покрытий, тоже производится из вторсырья.

Применяется вторичный алюминий и для снижения количества кислорода в стали, производства составляющих для металлопластиковых окон, радиаторов.

О том, как собрать мини-плавильню для плавки алюминия в домашних условиях из подручных средств, рассказывается в следующем видео:

Большинство алюминиевых изделий могут изготавливаться и из вторичного сырья, на производствах такой переработанный металл ценится порой даже выше. Стоит начать сдавать банки в переработку и перебрать шкафы — доходов от сдачи обрезков алюминиевого профиля и трубы от старого пылесоса как раз хватит на десяток новых банок с чем-нибудь вкусненьким.

Как перерабатывают лом алюминиевых банок

Переработка лома алюминиевых банок в новые банки считается замечательным примером почти безотходного производственного процесса. Именно переработка лома алюминиевых банок сыграла главную роль в бурном росте рынка алюминиевых банок для пива и газированных напитков.

Переплав лома алюминиевых банок

Во всем мире продается более 350 миллиардов алюминиевых банок. При этом в лом поступают не все банки. Доля лома во в общем объеме алюминиевых банок составляет:

• в Швеции – 90 % алюминиевых банок,
• в США – до 70 %,
• в Австралии, Канаде, Японии и Китае – около 80 %,
• в целом в мире – немногим более 50 %.

Небольшую часть лома алюминиевых банок переплавляют в обычных или роторных плавильных печах и она идет, в основном, на изготовление литейных сплавов.

Простой переплав отходов алюминиевых банок дает в среднем такой состав алюминия [2]:

• Si – 0,26 %
• Fe – 0,40 %
• Cu – 0,20 %
• Mn – 0,86 %
• Mg – 1,22 %
• Ti – 0,04 %
• остальное – Al.

“Алюминий” такого химического состава вполне укладывается в интервалы химического состава сплавов 3004 и 3104 (см. таблицу ниже), которые применяют для изготовления корпуса банки. Поэтому п одавляющая часть металла из лома алюминиевых банок – около 80 % – возвращается к производителям новых банок.

Ниже излагаются общие подходы к переработке лома алюминиевых банок, когда его применяют опять же для изготовления банок. Аналогичные, иногда весьма сложные, технологии применяют на многих заводах в США и Западной Европе.

Сплавы алюминиевых банок

Полезно знать, что алюминиевые банки изготавливают из нескольких различных алюминиевых сплавов и только из них (таблица):

• В корпусе банки применяют алюминиевый сплав 3004 или алюминиевый сплав 3104, которые очень близки по химическому составу: марганца и магния в среднем по 1 %, меди – до 0,25 % и железа – до 0,7-0,8 %.
• Крышку банки делают из сплава 5182. В этом сплаве магния уже 4-5 %, а марганца – 0,20-0,50 %.
• Ключ для открывания банки дает самый малый вклад в общую массу банки. Его изготавливают из сплава 5042 с содержанием магния 3-4 % и марганца – 0,20-0,50 %.

Измельчение лома алюминиевых банок

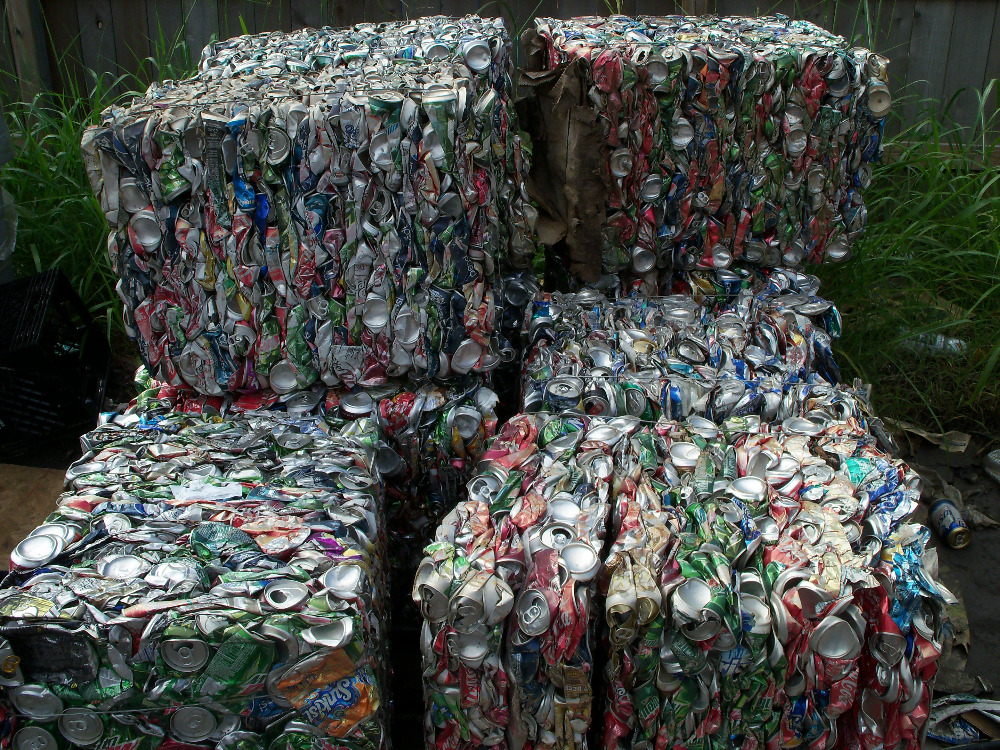

Обычно алюминиевые банки поступают на переплавку в виде брикетов весом до 400 кг и плотностью не более 500 кг/м3. Эти брикеты удобны для транспортировки, но не годятся для прямой загрузки в печь для переплавки в материалы, которые пойдут на изготовление новых банок. Поэтому эти брикеты подвергают измельчению и сортировке, чтобы убедиться, что в них нет жидкостей или взрывоопасных материалов. Это очень важно для обеспечения безопасности литейщиков и сохранности литейного оборудования. Для этого применяют специальные измельчающую машину – шредер.

Сортировка алюминиевого лома

Из этого шредера измельченный лом проходит через магнитный сепаратор, который удаляет магнитные стальные примеси. После магнитного сепаратора лом проходит воздушный нож, на котором отделяются материалы, которые тяжелее алюминия: свинец, цинк и нержавеющая сталь. После операции измельчения и сортировки, измельченные и отсортированные алюминиевые банки (или то, что от них осталось) поступают на оборудование для удаления лака.

«Делакирование» лома алюминиевых банок

Применяют два подхода непрерывного термического удаления лака. Один основан на относительно длительном выдерживании измельченного алюминиевого лома при определенной температуре, а другой – на коротких циклах нагрева с постепенным повышением температуры до чуть ниже температуры плавления алюминиевых сплавов.

В первом случае применяют конвейерную печь, в которой измельченные алюминиевые банки проходят через камеру при температуре около 520 °С. Эта камера содержит продукты сгорания лака, которые разбавляют воздухом для создания благоприятной для удаления лака атмосферы.

При втором подходе применяют роторную печь со сложной системой рециркуляции продуктов сгорания. Температура последней стадии – около 615 °С, что очень близко к температуре начала плавления в алюминиево-магниевых сплавах, из которых обычно изготавливают крышки (сплав 5182) и ключи для открывания (сплав 5054) пивных банок.

Обе системы могут иметь проблемы, которые приводят к неполному удалению лака. Если температура слишком низкая или длительность обработки слишком короткая, то на поверхности алюминия остается черное смолянистое покрытие. Это приводит к возгоранию лома при его плавлении и чрезмерным потерям металла за счет угара. Если же температура слишком высока или длительность обработки слишком велика, то это приводит к значительному окислению лома и также приводит к повышенным потерям металла.

Разделение алюминиевых сплавов

Горячий, «делакированный» алюминиевый лом поступает затем в термомеханическую камеру-сепаратор. В этой камере поддерживается заданная температура и неокислительная атмосфера. В ней крышки банок из сплава 5182, а также ключей из сплава 5054, подвергают легкому механическому воздействию, в результате которого они разбиваются на мельчайшие фрагменты по границам зерен. Весь процесс основан на том, что под воздействием узкого интервала температуры размягчаются только границы зерен. Эти мелкие фрагменты из сплавов 5181 и 5054 непрерывно отсеивают и направляют в печь для переплавки крышек, а оставшийся алюминиевый лом – в печь для переплавки корпусов банок.

Плавление алюминиевого лома

Для плавления алюминиевых банок обычно применяют специальные печи. При плавлении образуется значительное количество шлака – смеси металла, оксидов и других загрязнений. Этот шлак содержит много газов, поэтому хорошо плавает сверху расплава. Его удаляют и отправляют на восстановление из него металла. Обычно вес шлака составляет около 15 % от начальной загрузки лома. Из этой специальной печей расплав передают в непрерывную плавильную печь, в которую дополнительно загружают крупный алюминиевый лом и первичный нелегированный алюминий для получения нужного объема и приблизительного химического состава заданного сплава.

Обработка алюминиевого расплава

Из непрерывной плавильной печи расплав передают в печь-миксер. Там производят подшихтовку расплава – делают необходимые добавки металлов и лигатур для получения заданного химического состава сплава. В этой же печи производят обработку расплава, например, продувку инертным газом для удаления нежелательных неметаллических включений.

Разливка слитков и прокатка листа

Чистый и с нужным химическим составом расплав разливают в слитки весом до 15 тонн. При разливке слитков и прокатке слитка в лист в лом может уйти до 40 % металла исходного количества расплава. Это происходит при обрезке концов, краев и тому подобных операциях. Этот лом называют внутренним. Он является очень ценным, так его химический состав полностью совпадает с заданным. Его сразу направляют на переплав изготовителю слитков.

Производство алюминиевых банок

Алюминиевые ленты для корпусов и крышек банок поставляют производителям банок. В результате процесса производства алюминиевых банок около 20 % алюминиевой ленты (или 13 % от исходного расплава) возвращается производителю слитков в виде производственных отходов – остатков листов с отверстиями на месте вырезанных заготовок для корпусов и крышек банок. В целом, около 55 % количества исходного расплава в миксере уходит во внутренний, производственный лом. Если бы все банки возвращались в виде алюминиевого лома, то для замыкания цикла переработки старых алюминиевых банок в новые нужно было пополнять только потери алюминия от угара – всего несколько процентов.
