Привет ребята с золотыми руками, наконец то доделал я свою телегу для баллона о которой рассказывал в первой части
Из комментариев к первой части вычленил самые адекватные и очень полезные советы и постарался их воплотить в жизнь.
Во первых сделал растяжки для фиксации телеги в авто от поперечных смещений. Во вторых сделал два хомута для фиксации самого баллона на телеге. В третьих подготовил два крепления для установки «ошейника» на баллон который будет удерживать его от продольного смещения при транспортировки телеги с баллоном (пока сам ошейник не придумал).
В четвертых просверлил два отверстия в кронштейнах колес чтобы в дальнейшем сделать стопорные шпильки которые бы удерживали телегу в авто от продольных перемещений.
После всего выше перечисленного хотел скорей приступить к покраске. В этот раз решил попробовать новый пистолет для грунта, хотя кого я обманываю ))) просто хотел попробовать покрасить что либо пистолетом который не за долго до этого купил.

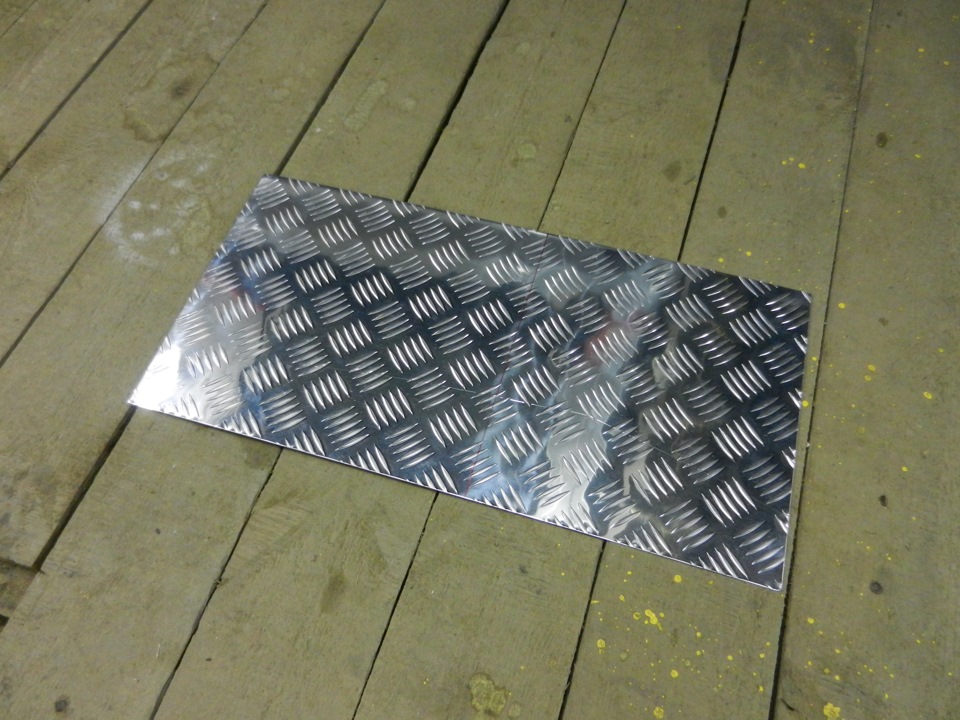

Опять на до мной взял верх мой перфекционизм и закрыв глаза на цену решил купить вот что

Цена этому листу в ОБИ 1499р о_О

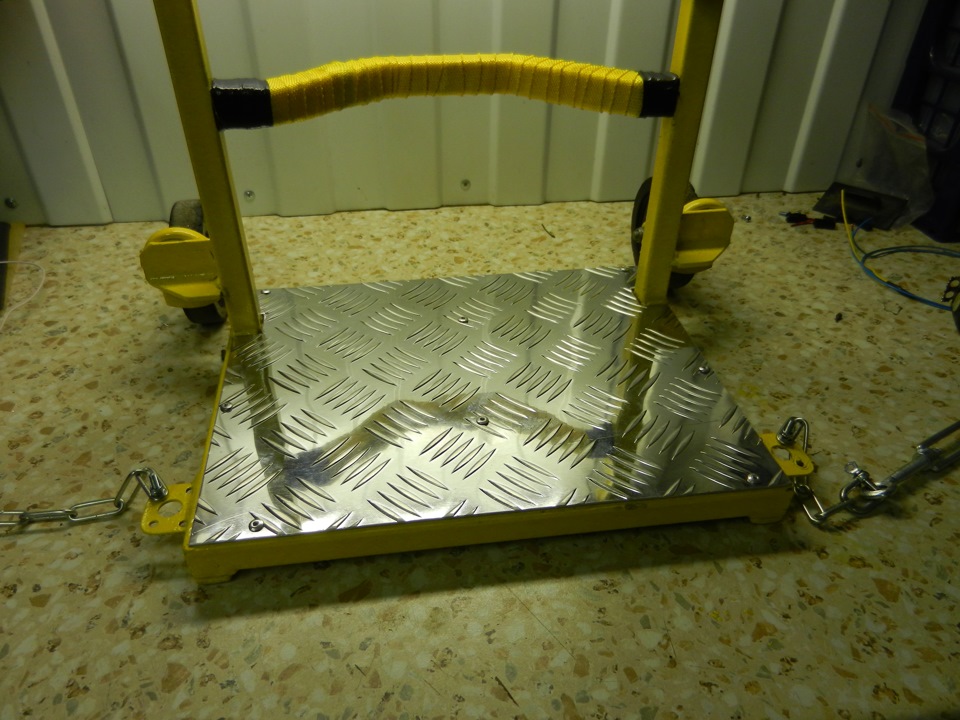

А приделал я его на низ телеги вот так

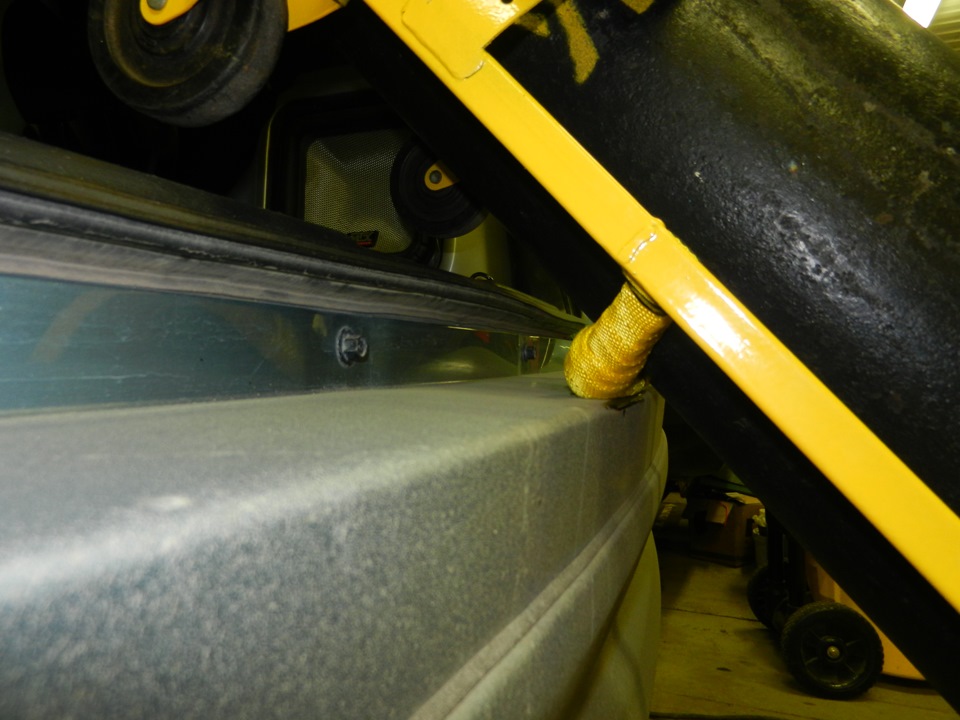

Еще купил желтую стропу и обмотал обе поперечины, верхнюю в средней части еще сделал мягкой с помощью круглого утеплителя для труб (серый такой) дальше будет понятно зачем.
Собранная телега выглядит так

В качестве хомутов для удержания баллона использовал резиновые ремни крепления запаски от ВАЗ 2101.

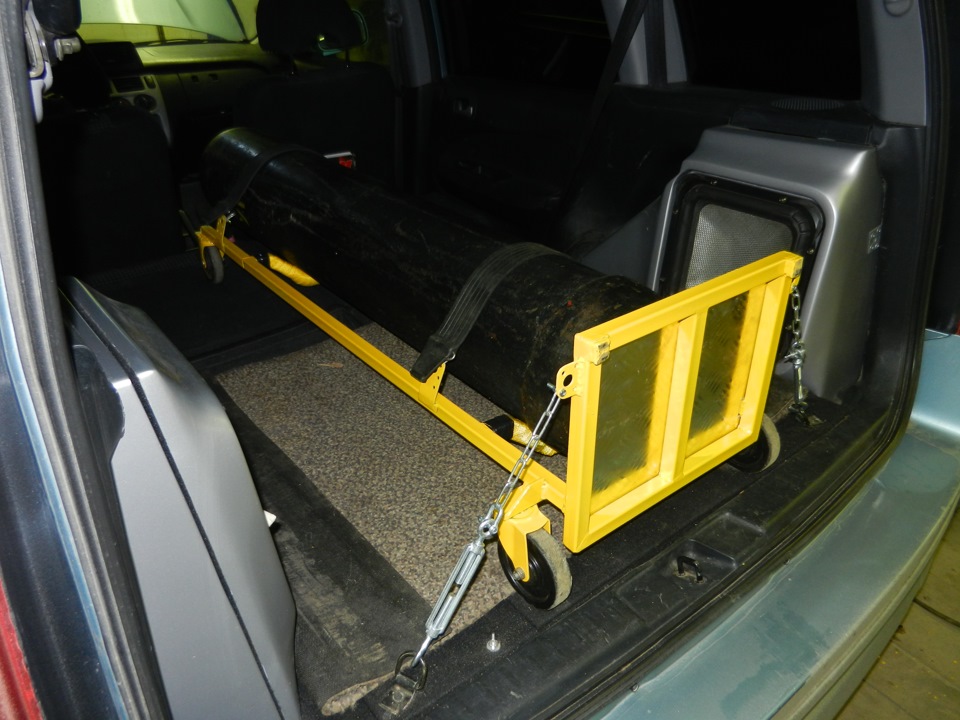

По генеральному плану телега не только для перемещения баллона по гаражу но и для перевозки в авто. Подкатываю телегу к багажнику и наклонив ее, опираю на задний бампер той самой мягкой поперечиной о которой сказал выше.

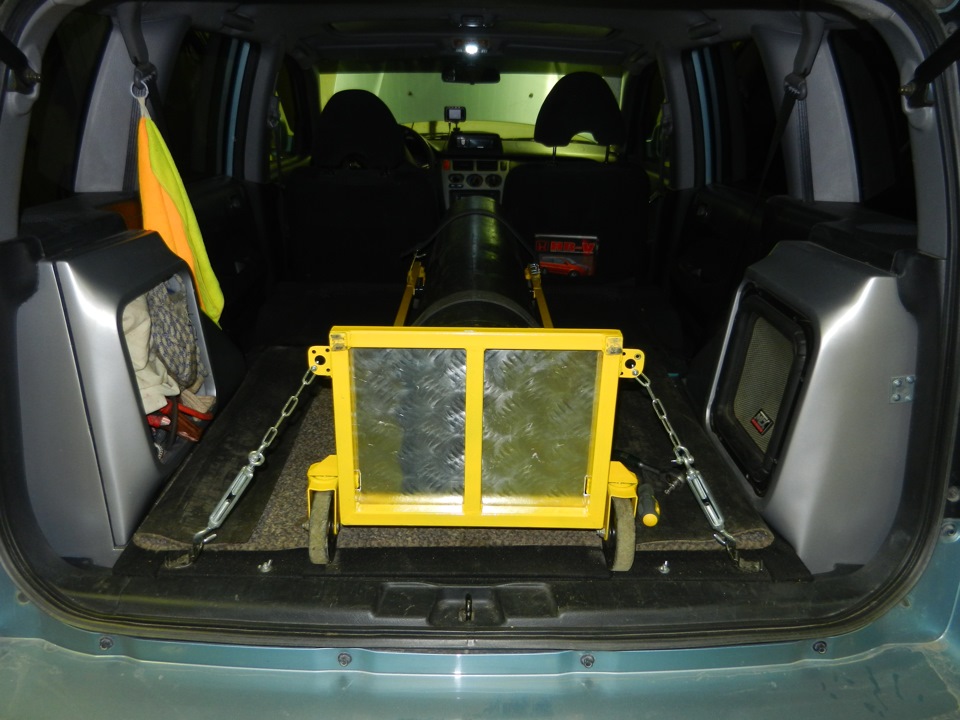

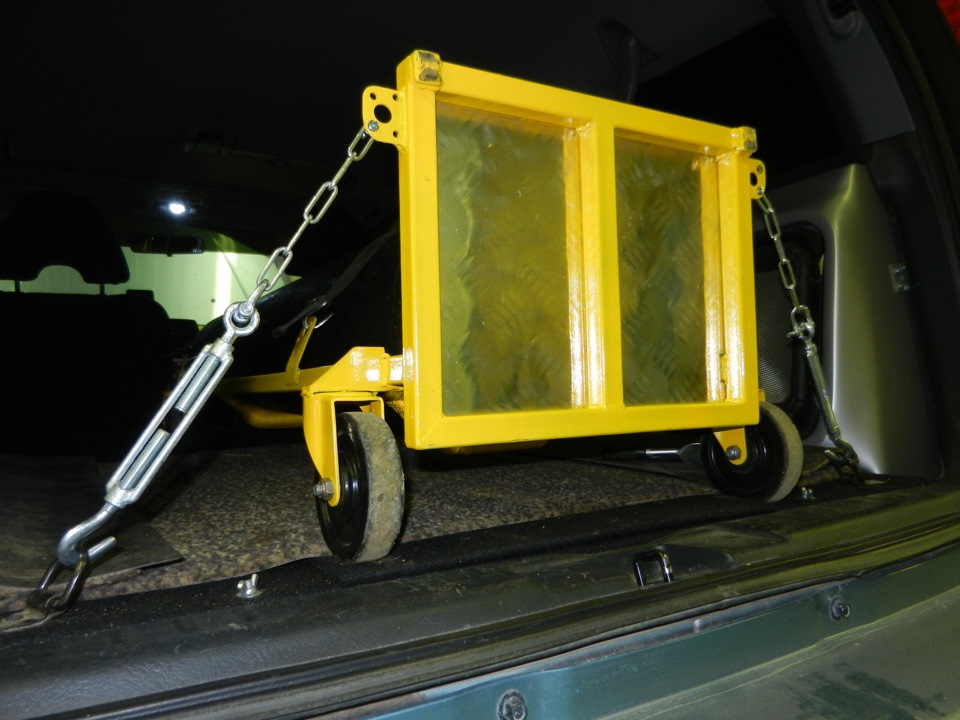

Для удержания телеги в поперечном положении применил цепь и два талрепа.

Пока не нашел две шпильки для фиксации колес, но обязательно это сделаю! не нужно об этом писать в комментах опять )))
Так же были приварены два ушка за которые буду крепить «ошейник» на баллон.

В общем и целом телегой я очень доволен. Уже перевез баллон на более удачное в гараже место. Грузить всю эту конструкцию как и хотел было не сложно. Еще обнаружил «побочный эффект» у телеги, это то что сейчас баллон гораздо удобней будет носить еще и вдвоем взяв телегу за продольные трубы посередине.
Спасибо за внимание.

Наша страница на DRIVE2:

Смотрите также

Метки: тележка для газового баллона своими руками

Комментарии 121

Тележка охрененно получилась. Но вот не хватает ручек для перекатки. Или может я не заметил. Ручки надо бы откидные, чтобы не мешали перекатыванию в лежачем положении. За работу респект!

Спасибо. Ручек нет. Вместо них служат колесики верхние, беру за них и качу без проблем.

ошейник сделать довольно таки не сложно делаем хомут на то место куда обычно прикручивается колпачок для баллонов : а)берем лист четверки/тройки придаем полукруглую формы предварительно оставив под уши расстояние. б)если есть знакомый с вальцами то еще проще(трубу закатал, порезал по центру и уши приварил) потом так же стяжечками к телеге и прикрепил. в) подбираем по диаметру трубу и берем от нее кусочек длиной 40-50 мм далее действуем по принципу (б). ну и на последок вариант г (гениальный ХД) www.allweld.ru/d/46352/d/…licheskiy-na-seryy-bu.jpg колпачки для баллонов бывают металлические на сколько я помню ( где-то даже валяется такой) привариваем к нему петли в закрученном положении чтобы они потом были параллельны ушам на телеге и потом притягиваем стяжками либо вариант без сварки но придется помучиться со сверлением, в верхней или боковой части колпачка сверлим 2 отверстия под крючки тратимся еще покупая www.dali-avto.ru/sites/de…magecache/h800/21877r.jpg такие стяжечки (маленькие) и все. дело в шляпе, укоротив стоп ленту до нужного размера получаем индивидуальные стяжки, или не укорачивая тогда останутся универсальные, мало ли что еще повезешь))) . последний вариантом убиваешь 2 зайца : и кран защищен( не провернешь/ударишь или еще чего) и притянуть его можно чтобы баллон не убегал вперед.

Вот точно! Скорее всего буду искать колпачок для баллона. Очень полезный совет, спасибо огромное. И покрашу его в желтый тоже )))

не за что. рад помочь 😉

кстати немного тупанул с предложением варить в закрученном положение(еще не хватало чтобы балон рас**я**ло :D) так что метим в закрученном положении, откручиваем и варим :DD

ну тут я бы сам так поступил. Все же своя голова тоже присутствует. Хотя некоторые комменты дают как будь то у меня ее нет )))

Ну на всякий случай подкорректировал свое предложение дабы в лице других не выглядеть мудаком который предлагает варить на баллонах 😀 а то вдруг какой нибудь начинающий сварщеГ решит что так можно 😀

Тачка для перевозки баллонов с кислородом и пропаном своими руками

Газовые баллоны широко применяются как в хозяйстве, так и в промышленности: они используются для отопления домов, приготовления пищи, различных работ на строительной площадке. Однако газовый баллон имеет достаточно большой вес и размер, за счет чего этот предмет довольно трудно перемещать.

Для того чтобы сделать удобной транспортировку газовых баллонов, были разработаны специальные тележки, которые позволяют безопасно расположить груз, закрепить его и переместить, не прилагая больших усилий.
Еще один пример тележки специального назначения – тележки для перевозки лодочных моторов. О них читайте – тут.

Применение

Газовые баллоны, особенно с наполнением, а не пустые, достаточно много весят. Поднимать их очень неудобно за счет специфической формы и отсутствия специальных ручек или креплений, а перекатывать заполненный газом баллон нельзя: газ – взрывоопасное вещество, и при неправильном обращении с баллоном может произойти взрыв.

Баллон нельзя держать возле открытого огня, подвергать ударам или сильной тряске.

Тележка для газового баллона 50 л является самой популярной среди аналогичных товаров. Тележки служат для удобной транспортировки газовых баллонов любого размера. Такие устройства имеют прочное основание и специальную форму, которая позволяет надежно закрепить на тележке любой баллон (в этом их отличие от тележек для сада).

При помощи специального замка баллон надежно фиксируется на тележке, после чего его можно без лишних усилий положить в легковой автомобиль, где благодаря тележке баллон не сможет кататься по салону. Баллон будет не тяжело транспортировать, просто толкая тележку.

За счет небольших размеров приспособление позволяет маневрировать в узких помещениях, что особенно актуально, если баллон с газом используется сварщиком на строительном объекте или его требуется часто перемещать на складе.

Любому владельцу частного дома нужно иметь бензопилу. Как выбрать этот полезный инструмент вы узнаете из этой статьи.

Чтобы лучше ориентироваться в разнообразии моделей, мы составили для вас рейтинг лучших бензопил. Ознакомьтесь с ним здесь.

Приобретая насадки на бензопилу, вы сможете использовать ее и как насос и как бур.

Разновидности

Существуют тележки для транспортировки одного или нескольких баллонов, также различные модели рассчитаны на перевозку баллонов разного размера. Тележка для перевозки баллонов гб 1 предназначена для перемещения баллонов по одному.

На такую платформу можно ставить емкости для кислорода, ацетилена, углекислоты, пропана, метана и других газообразных веществ. Тележка имеет простую и удобную конструкцию. Для того чтобы зафиксировать баллон, имеется специальная цепь из оцинкованного железа.

Колеса снабжены усиленной осью, поэтому не боятся большой нагрузки. Существуют различные комплектации тележек, по желанию заказчика ее можно оснастить колесами на литой резине или пневматическими колесами, которые позволят без труда перемещать загруженную тележку по любым поверхностям, в том числе и асфальтированным.

Все колеса имеют единый диаметр в 250 мм.

Тележка для перевозки газовых баллонов ГБ-2Б предназначена специально для сварщиков, которые пользуются газовыми баллонами. Она оснащена прочными литыми колесами, способными выдерживать перегрузки. Диаметр таких колес составляет 330 мм. Также конструкция оснащена дополнительным усиленным колесом.

На данной тележке можно перевозить два заполненных газом баллона. Если наклонять тележку под определенным углом, то дополнительное колесо использовать будет необязательно. Данный тип конструкции облегчит перемещение баллонов и сделает их транспортировку безопасной. Тележка имеет небольшой вес и легко помещается в автомобиль.

Тележка для газовых баллонов пр 1 – это разновидность, предназначенная для ручной перевозки газовых баллонов. Она подходит для транспортировки емкостей с любыми газообразными веществами. В комплект входит цепь для закрепления баллона на корпусе тележки.

Цепь оцинкована и не ржавеет. При ее помощи груз надежно закрепляется на тележке и не шатается при перевозке, а также исключается возможность падения. Тележка имеет прочный корпус и основание. Удобная конструкция позволяет с легкостью перемещать самые большие грузы, не прикладывая к этому много сил.

Это сварная конструкция из толстого металла и прочными обрезиненными колесами. Диски колес тоже выполнены из металла. Сами колеса имеют диаметр 400 мм и способны выдерживать нагрузки намного больше заявленных в паспорте изделия. Конструкция оснащена одним вспомогательным колесом, диаметр которого – 150 мм.

Высота данной тележки – 170 мм, ширина составляет 650 мм. Масса тележки – 25 кг (для сравнения, у обычной складной тележки масса всего 2-4 кг.). Тележка удобна в применении и имеет высокую маневренность, позволяющую использовать ее в любых помещениях. Колеса могут перемещаться по любым покрытиям и не оставляют следов на гладких поверхностях.

Тележка для перевозки кислородных баллонов спроектированы для удобного перемещения баллонов именно с кислородом. Такие тележки чаще всего используют в промышленности или в клубах дайвинга.

Тележка состоит из прочных труб, способных выдержать большой вес баллона. Так же как и другие модели тележка снабжена цепью для закрепления баллона.

Подробнее смотрите на видео:

Особенности использования

Тележка для транспортировки газовых баллонов – это удобное и практичное решение, позволяющее безопасно и с минимальными усилиями перевозить тяжелое газовое оборудование. Сами тележки сравнительно небольшие и их можно ставить друг на друга, что значительно экономит место при хранении.

Баллоны, которыми пользуются постоянно, можно не снимать с тележки и хранить их в таком виде. Площадка устройства не провисает под массой груза, а цепь не даст ему сместиться или упасть.

Существует несколько разновидностей тележек. Одни из них рассчитаны на узкие и высокие баллоны, другие – на более широкие, но низкие.

Большинство устройств способно перевозить закрепленный на них один баллон, однако есть модели, рассчитанные на два. Грузоподъемность тележки для одного баллона составляет 150 килограмм. На таком устройстве можно перемещать баллоны с любым газом, в том числе пропаном.
Так как грузоподъемность ручной грузовой тележки всего 70кг, то их невозможно использовать для перевозки газовых баллонов.

Более мощные тележки на два баллона имеют грузоподъемность 250 кг. Это большой запас прочности, намного превышающий вес заполненной емкости. Даже грузовые тележки с большими колесами не справятся с таким весом.

Отличить тележку, рассчитанную на перемещение двух баллонов, визуально достаточно просто: она оснащена дополнительным колесом, которое служит для облегчения поворотов и дополнительной опорой при транспортировке; оно необходимо для пропорционального распределения нагрузки.

Третье колесо обычно по диаметру несколько меньше, чем два основных колеса. Если основные колеса имеют размер 250-350 мм, то дополнительное имеет стандартный размер – 350 мм.

Тележки для баллонов

Тележки для баллонов производятся компанией ПК «Эффект». Ручные тележки предназначены для перевозки газовых баллонов (кислородных, пропановых). Фиксация газового баллона при перевозке обеспечивается цепью. Купить тележку для баллонов предлагается по цене от 2300 рублей.

Тележка для баллонов ТГБ-1

Представляет собой стандартную тележку для транспортирования одного баллона с газом.

Характеристики

• Грузоподъемность — 150 кг
• Габариты — 450х780х1400 мм
• Под газовый баллон
• Диаметр колеса — 330 мм
• Рама металлическая

Цена тележки для перевозки баллонов с газом — 2760 руб с НДС

Тележка для 2-х баллонов ТГБ-2

Также может выпускаться тележка ТГБ-2 для перевозки двух баллонов.

Описание

• Грузоподъемность 250 кг
• Габаритные размеры 400х710х1300 мм
• Для размещения 2-х баллонов
• Диаметр колеса тележки 330 мм
• Рама выполнена из металла

Цена на тележку для 2 баллонов 4440 руб с НДС.

Представляем новую модификацию тележки для перевозки 2х балонов. Новая модель оснащается третьим опорным поворотным колесом диаметром 160 мм.

Технические характеристики

• Грузоподъемность тележки 250 кг
• Габариты 400х710х1300 мм

Это новшество сделано для большей устойчивости. Цена модифицированной тележки для баллонов с дополнительной колесной опорой составляет 5040 рублей .

Тележка для пропанового баллона ТГП

Изделие предназначено для одного газового баллона с пропаном.

Техническое описание

• Расчитана на грузоподъемность 150 кг
• Размеры (высота, ширина, глубина) — 1400х780х450
• Для одного пропанового баллона
• Диаметр колес 330 м
• Металлическая надежная рама

Цена на тележку для перевозки баллона с газом пропан: 2760 руб с учетом НДС.

Тележка для двух пропановых баллонов

Применяется для перемещения 2-х баллонов с газом пропан.

Характеристики

• Грузоподъемность 250 кг
• Габариты (высота, ширина, глубина) — 1300х710х400 мм
• Для двух пропановых баллонов
• Колеса диаметром 260 мм
• Выполнена из окрашенной углеродистой стали

Тележка для кислородного баллона ГБ-1

ГБ-1 применяется для транспортирования одного баллона с кислородом. Третье поворотное колесо придает тележке ГБ-1 дополнительную маневренность.

Характеристики

• Грузоподъемность — 153 кг
• Размеры — 780х450х1400 мм
• Под 1 кислородный баллон
• Диаметр колес у тележки — 330 мм
• Материал — углеродистая сталь

Шестиколесная тележка для перевозки баллона по лестнице

Шесть спец колес позволяют транспортировать тележку с баллоном не только по ровной поверхности, но и по лестницам.

Фотогалерея по тележкам для газовых баллонов с пропаном, кислородом и другим газом

Производство тележек для баллонов

Изготавливаются тележки для газовых баллонов производителем ПК «Эффект». Продажа техники осуществляется во все субъекты Российской Федерации.

Двухколесная тележка для перевозки баллона может поставляться в собранном или разобранном виде. При необходимости вставьте ось и наденьте на нее колеса. Колеса тележек для баллонов закрепите прилагающимися гибкими штифтами, предварительно надев прилагающиеся шайбы.

Гарантия по тележкам для газовых баллонов

Гарантия не распространяется при внесении изменений в заводскую конструкцию тележки для баллонов с газом и других изделий. Бесплатный гарантийный ремонт производится при условии, если выход продукции из строя произошел по вине завода-изготовителя при условии соблюдения покупателем правил эксплуатации и обслуживания.

Тележки для баллонов купить в России

Тележка для кислородного баллона своими руками.
