Соковыжималка из мясорубки своими руками

Мощная садовая соковыжималка своими руками

Являясь владельцем большого сада, в сезон приходится задумываться, куда девать урожай. Ведь в течение короткого времени всё употребить в пищу не получиться, а если плоды созрели, то на дереве они долго не продержатся – начнут падать и портиться. Однако выход из ситуации есть и заключается он в самодельном приспособлении. Рассмотрим, как сделать пресс для яблок из стиральной машины и подручных средств своими руками. При помощи такого устройства из яблок и других плодовых культур можно выдавить сок, который переработать будет гораздо проще.

Преимущества самодельной соковыжималки

Если в вашем хозяйстве есть старая неиспользуемая стиралка, автоматическая или активаторная, из нее можно сделать полезное устройство для отжима сока. Суть заключается в установке внутрь машинки терки. Через большое отверстие засыпается сырье, после чего происходит его измельчение и отжим сока. Плюсом такой конструкции является возможность делать сок в больших объемах, что не могут обеспечить большинство бытовых соковыжималок.

К тому же в самодельном устройстве емкость для загрузки сырья гораздо большего объема. Оснащение такой соковыжималки мощным мотором позволит получать порядка 20 л сока в час. Этого показателя вполне достаточно, чтобы перерабатывать яблоки из своего сада и еще оказать помощь соседу.

Соковыжималка из активаторной стиральной машинки

Чтобы сделать подобную соковыжималку понадобится машинка «Ока» либо «Сибирь». Можно использовать и другие варианты, оснащенные устройством отжима и активатором на днище бака. Рассмотрим пошаговое изготовление устройства:

Из стиралки вынимаем активатор и вал.
Монтируем другой или тот же вал с нарезанной резьбой.
Из нержавеющей стали вырезаем три ножа, которые закрепляем на валу посредством гаек. Ножи должны быть повернуты на 60°.
В отверстие для слива воды вставляем заглушку.
В центрифугу помещаем сетку из проволоки толщиной 0,25 мм с размером ячеек 1,5 мм таким образом, чтобы она выходила на 4-5 см за боковые стороны барабана.
Отверстие в резиновой крышке закрываем заглушкой, которая идет в комплекте, после чего помещаем ее на дно центрифуги.
С помощью раствора из пищевой соды вымываем внутреннюю часть машинки и все элементы, которые будет иметь непосредственный контакт с соком.

Как выдавливать сок

Процесс получения сока довольно прост. Для этого потребуется вымыть яблоки или другие фрукты, и в небольшом объеме загрузить в бак стиральной машины. Устройство включается и с помощью ножей происходит измельчение продукта. Длительность переработки зависит от конкретного сорта яблок и спелости. После измельчения получаем смесь в виде пюре и загружаем ее в центрифугу, примерно по 3 л. Включаем устройство и отжимаем сок. Спустя несколько минут можно вынимать сетку и вытряхивать жмых.

Читайте также:Приспособление для сбора яблок с дерева

Чем хороша такая соковыжималка

Основные плюсы рассмотренной конструкции таковы:

производительность около 12 л в час;
яблоки и другие фрукты не нужно очищать от кожуры и резать;
не требуется постоянно находиться возле устройства.

Присутствие мякоти в соке напрямую будет зависеть от применяемого сырья и длительности его измельчения.

Соковыжималка из фронтальной стиральной машинки

Изготовление соковыжималки из фронтальной стиралки несколько сложнее и займет больше времени. Для конструирования устройства понадобятся:

машинка с фронтальной загрузкой и приводом от ремня;
пара металлических сеток размером 300*60 мм;
крепеж из болтов и гаек диаметром 3 мм;
емкость для сока;
заглуши из резины;
патрубок для слива;
набор отверток и торцевых ключей;
ножницы по металлу;
болгарка;
электродрель;
молоток и плоскогубцы.

Подготовительные работы

Со стиральной машинки снимают все лишние элементы (помпу, датчики, фильтр, клапан, устройство управления), после чего ее кладут тыльной стороной на бруски и хорошо фиксируют. Затем выполняют следующие шаги:

Снимают приводной ремень со шкива.
Открывают люк и отгибают резинку, демонтируют хомут и уплотнитель.
Отворачивают крепеж и снимают амортизирующие элементы.
Демонтируют все детали, препятствующие снятию бака.
Вынимают и разбирают бак, для чего выкручивают болты и разжимают защелки. Если бак выполнен из пластика, его распиливают пополам.
Очищают бак от различных загрязнений.
Все отверстия затыкают резиновыми заглушками, кроме сливного.
Монтируют бак и остальные элементы в обратной последовательности.

Процесс изготовления

После подготовительных мероприятий, остается сделать следующее:

Сетку фиксируют внутри барабана посредством шурупов. Для чистки ее можно будет легко демонтировать.
Чтобы сырье измельчалось, ребра нужно заточить.
К сливному отверстию закрепляют патрубок.
Монтируют электромотор.

Принцип работы соковыжималки

Прежде чем запустить собранную конструкцию, нужно убедиться в ее устойчивости, а также в равномерном вращении барабана без заклиниваний. После этого вымывают фрукты и загружают их внутрь машинки.

Если загружаются твердые яблоки, то барабан должен быть заполнен наполовину. Мягкое сырье можно класть в большем количестве. Под сливной патрубок устанавливают ведро или кастрюлю для сока. Остается запустить мотор в режим отжима. Во время вращения барана яблоки будут биться, а из получившейся смеси вытекать сок. Как и с предыдущей конструкцией, нет необходимости в резке сырья на кусочки. Производительность такой соковыжималки примерно такая же, как и в описанном выше варианте.

Пресс из барабана стиральной машины

Из стиральной машинки можно сделать не только соковыжималку, но и пресс, использовав от нее отдельные детали. Конструкция довольно проста, поскольку в ней отсутствует электродвигатель, нет необходимости в электричестве, а также в каких-либо сложных конструктивных элементах. От стиралки нам понадобится только центрифуга, изготовленная из нержавеющей стали. Поскольку деталь имеет отверстия, это позволяет использовать ее для рассматриваемых целей. Процесс изготовления состоит из следующих действий:

Из бачка вынимают центрифугу и очищают ее от загрязнений, после чего срезают внутренний край.
Из металлопрофиля или уголка сваривают раму и подставку для конструкции. В раме сверлят отверстие под винт и приваривают гайку для его вращения.
Для стекания сока изготавливают или находят подходящий поддон.
Из металла вырезают круг, по диаметру равный внутреннему диаметру центрифуги, и приваривают его к винту.

Читайте также:Пресс для отжима сока своими руками

Для выдавливания сока сырье загружают в бак и постепенно закручивают винт. Сок будет собираться в поддоне и вытекать в подготовленную емкость. Однако для получения максимального количества сока, яблоки перед загрузкой в пресс нужно измельчить до состояния пюре и поместить их в плотную ткань. Измельченное сырье и давить будет проще. С помощью подобной конструкции можно выдавливать сок в больших объемах, причем не только с яблок, но и, например, с винограда.

Помимо центрифуги, под пресс можно использовать металлический бак, для которого также сваривают раму. Сам процесс выдавливания сока осуществляется домкратом либо винтом с рукоятью.

Разобравшись, как сделать соковыжималку и пресс для яблок своими руками из стиральной машины, повторить такую конструкцию по фото сможет каждый садовод и огородник. Самодельное изделие, в отличие от бытовой соковыжималки, позволит решить сезонную проблему переработки большого количества фруктов и овощей. К тому же при наличии старой стиралки можно сэкономить на покупке соковыжималки. Потратив время на изготовление такой конструкции один раз, ее хватит на долгие годы эксплуатации.

Как сделать соковыжималку своими руками из подручных материалов

Сегодняшний рынок бытовой техники предлагает большое разнообразие соковыжималок. Однако производительность большинства моделей не так уж и высока, а цена зачастую «кусается». Именно поэтому любители свежевыжатого напитка интересуются, может ли быть сделана соковыжималка своими руками из подручных средств. Для того чтобы изготовить аппарат в домашних условиях, необходимо понимать принцип его работы, а также знать, какие бытовые приборы подойдут для будущей конструкции.

Принцип работы устройств для отжима сока

Для создания хорошей соковыжималки важно понимать принцип ее работы. Получение фруктового, овощного или ягодного сока может происходить одновременно или последовательно. Шнековые модели извлекают его сразу в момент переработки, но их сборка потребует времени и средств. Центробежные аппараты сначала измельчают сырье в центрифуге, а уже после пропускают через пресс.

По принципу действия конструкции соковыжималки подразделяются на следующие виды:

гидравлические;
механические;
пневматические;
электрогидравлические.

Самое простое строение имеет устройство механического типа. Именно его чаще всего самостоятельно создают в домашних условиях. Принцип работы такой соковыжималки заключается в оказании давления на сырье поршнем, который начинает работать под влиянием простого винтового механизма. Сначала ягоды и фрукты отправляют в перфорированную емкость. Далее, под сильным давлением из продуктов выжимается сок, который капает в поддон через специальные отверстия в стенках корзины.

Неважно, какая конструкция аппарата была выбрана. Чтобы изготовить самодельную соковыжималку для яблок, потребуется корзина для сырья, механизм для измельчения и отжима, емкость для отжатого сока.

Способы изготовления своими руками

Время от времени яблони дают урожай в огромных масштабах. В таких случаях дачники не знают, куда деть фрукты для получения от них максимальной пользы. Переработать яблоки можно не только в компот и варенье, но и в сок. Многие садоводы избегают такого вида заготовки на зиму, считая его слишком сложным. Все потому что аппараты для бытового использования не способны справиться с таким объемом работы. Приобретение профессионального оборудования на один сезон невыгодно. Отличной альтернативой покупной модели является самодельная. Она также быстро и качественно выполняет свою главную задачу. Кроме того, сделать соковыжималку как для яблок, так и для груш можно из подручных материалов.

Из стиральной машинки горизонтальной загрузки

Собрать устройство для выжимания сока центробежного типа можно из старой стиральной машины. Подобная бытовая техника оснащена множество разных режимов, один из которых отжим. Именно он позволит получить сок из овощей и фруктов.

Инструкция, как сделать соковыжималку своими руками из стиральной машины, выглядит следующим образом:

Проверьте двигатель на работоспособность, а барабан – на целостность.
Произведите разбор машинки и выньте барабан.
Тщательно вымойте устройство. Уделите особое внимание уплотнительным резинками.
Места, пораженные накипью и ржавчиной, необходимо зачистить наждачной бумагой.
Проверьте функционирование в режиме отжима с использованием тестера. Если такой возможности нет, найдите провод, отвечающий за работу мотора на высоких оборотах. Монтируйте в разрыв этой цепи выключатель.
Снимите насос для слива и фильтр.
Хорошо промойте старый шланг слива или поставьте новый.
Для управления и контроля над потоком сока установите в слив шаровой кран.
Герметизируйте все лишние сливы. Должно остаться только отверстие для подачи воды, которое нужно для мытья соковыжималки после использования.
Верните барабан на место.
Машинку зафиксируйте так, чтобы крышка загрузки была сверху.
Проверьте корпус на предмет течи. Для этого залейте воду на 15 минут, закрыв кран слива.

Маленькие протечки необязательно устранять. При их обнаружении необходимо сначала оценить важность расположения трещины, а потом решить, нужен ли ремонт.

Создать соковыжималку из машинки можно без корпуса. Так устройство получается менее громоздким. Кроме того, крышку при переделке придется менять на металлическую. В ней должно быть отверстие для загрузки сырья без остановки работы оборудования.

Соковыжималка — мясорубка — чертежи

Соковыжималка с виду она неказистая и немудреная по конструкции, но, один раз поработав с нею, уже не сможешь себя заставить пользоваться своим промышленным комбайном с электроприводом и многочисленными насадками: после него опять всю кухню придется мыть и все насадки чистить.

В самодельной соковыжималке мыть-то потом всего три детальки, и семечки да жом не застревают, а производительность такова, что хоть и вручную, но за 30-40 минут получаем ведро томатного сока.

Устройство соковыжималки

Внешне соковыжималка напоминает мясорубку: так же крепится струбцина и к столу, тот же раструб загрузочного окна, та же ручка. Однако на этом схожесть кончается, так как принцип работы совершенно иной: внутри нет шнека и привычных ножей, хотя есть своя решетка на выходе. Вместо шнека — небольшой барабан со скребками-ножами. Своими лопастями они захватывают помидор (или ломтики, если крупный) и увлекают его за собой при повороте ручки, проталкивая в сужающуюся щель между корпусом и барабаном.

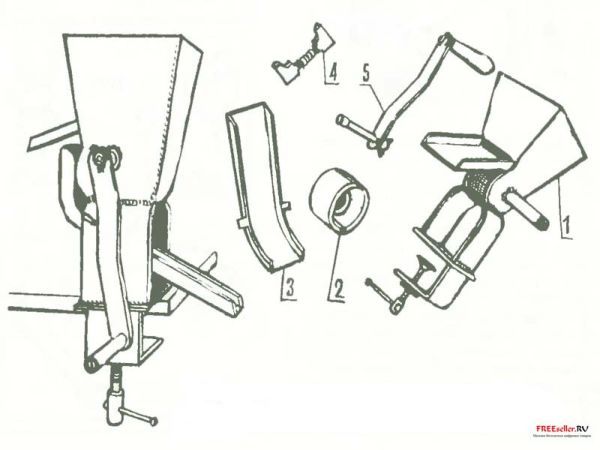

Рис. 1. Соковыжималка-мясорубка и ее основные части:
1 — корпус в сборе, 2 — барабан, 3 — лоток для сока, 4 — скребки-ножи, 5 — ручка с валом.

Устройство механизма предельно простое. Видимые снаружи детали — это струбцина, две пластинчатых стойки кронштейна над ней, бункер с ручкой и сетчатым окном для сока и окном выхода жома, с двумя лотками под ними. Внутри же находится один единственный узел — барабан, а в нем — пластины выдвижных ножей-скребков с распорной пружиной. Барабан своим утолщенным днищем с резьбовым отверстием навинчивается на хвостовик вала, который связан с приводной ручкой. Подшипником вала и одновременно сальником является фторопластовая втулка, корпусом которой служит стальная втулка, приваренная к боковине бункера.

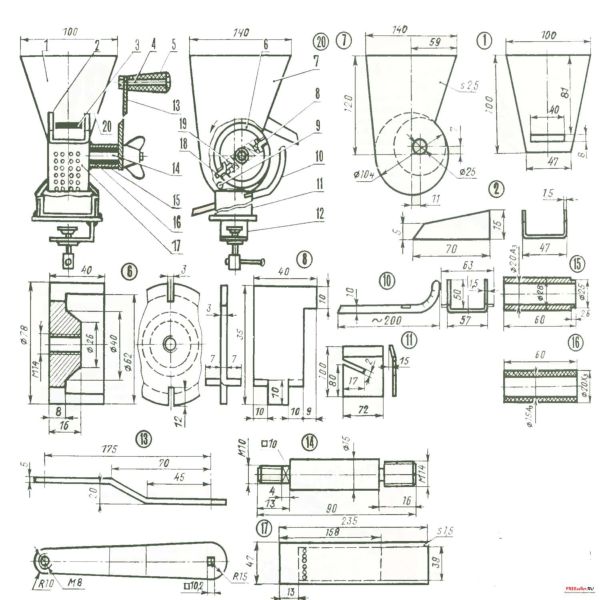

Рис. 2. Основные детали соковыжималки:
1 — передняя стенка бункера. 2 — лоток для жома, 3 — окно выхода жома, 4 — вал, 5 — ручка. 6 — барабан, 7,20 — боковые стенки бункера (стенка 20 — с отверстием), 8 — нож (утоплен), 9 — помидор. 10 — лоток для сока, 11 — стоика, 12 — струбцина, 13 — шатун ручки, 14 — ось, 15 — корпус подшипника, 16 — подшипник (фторопластовая втулка), 17 — сетка (или перфорированная полоса с с отверстиями диаметром 1,5 мм), 18 — нож (в выдвинутом состоянии), 19 — пружина ножей.

К нижнему окну бункера приварена сетка (перфорированная пластина с отверстием диаметром 1,5 мм) — через нее и поступает сок на длинный лоток, закрепленный отогнутыми ушками в специально пропиленных пазах стоек кронштейна. Лоток для жома приваривается к бункеру ниже его верхнего окна.

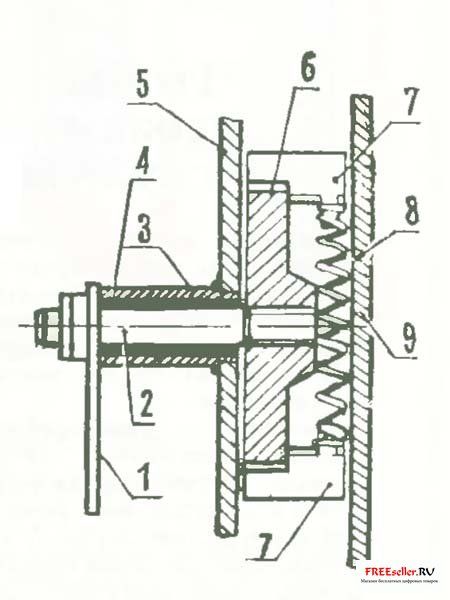

Рис. 3. Узел барабана (в сборе):
1 — ручка, 2 — вал, 3 — корпус подшипника, 4 — подшипник (фторопластовая втулка), 5,9 — стенки бункера, 6 — барабан, 7 — ножи, 8 — пружина.

Скребки-ножи соединены распорной пружиной. Для этого их пластины снизу разрезаны на три «лепестка»: два крайних отгибаются в противоположные стороны (упор), средний вставляется в пружину. Вверху у пластины имеется боковой выступ, ограничивающий вдавливание ее в прорезь барабана.

Ручка с валом собирается как единый узел. Вторым сборным узлом будет барабан с ножами на пружине. Вставляется он сверху бункера; затем во фторопластовую втулку вводится вал, который осторожно свинчивается с барабаном. Остается установить соковый лоток — и комбайн готов к работе.

Благодаря эксцентрическому расположению барабана по отношению к стенкам корпуса скользящие по ним ножи-скребки, чем ближе к сетке, все больше утапливаются в прорези барабана, а увлекаемые ими помидоры все сильнее сдавливаются, разминаются. На сетке они уже практически протираются по ее отверстиям, полностью отдавая сок под давлением барабана. А почти сухой жом высвобождающимися затем на сходе с сетки ножами выталкивается через окно на отводящий лоток.

Так же легко, как и собирался, механизм и разбирается: снимается лоток для сока, вывинчивается из барабана вал (обратным вращением ручки) и вынимается из бункера освобожденный барабан с ножами — все, можно мыть.

Думается, что эта простая машинка стала бы большим подспорьем для садоводов-любителей и огородников — ведь через нее можно пропускать любые мягкие плоды, ягоды и овощи. Исключение составят лишь те, что имеют не семечки, а косточки: их нужно предварительно извлечь, а остальное пропустить через соковыжималку.

Предложенный вариант конструкции был предназначен для томатов и рассчитан на максимальный диаметр 50-60 мм. При использовании машинки для других видов овощей, ягод, фруктов могут быть внесены соответствующие изменения в размеры бункера, барабана и других узлов и деталей.

Уверен: каждый, кто изготовит такое приспособление, останется доволен.

Собственный проект соковыжималки: народные методы добычи натуральных соков

Соковыжималки необходимы каждому дачнику и огороднику. Особенно полезны эти приспособления, когда дело доходит до отжима плодов по завершению летнего сезона. Конструкция подобного устройства достаточно проста, поэтому совсем необязательно приобретать его магазине. Соковыжималка, сделанная своими руками, поможет переработать большой объем фруктов и ягод быстро и без труда.

Для изготовления такого устройства нам потребуются материалы и инструменты, а также пара часов нашего драгоценного времени. Узнаем подробнее, как сделать соковыжималку своими руками. Рассмотрим основные виды самодельных агрегатов.

Стиральная машина для выжимания сока

Неиспользуемая стиральная машина с действующей центрифугой может применяться для изготовления центробежной модели. Соковыжималка из стиральной машины справится с такими задачами, как измельчение сырья, отжим и фильтрация жидкости.

Чтобы облегчить себе задачу, первым делом следует нарисовать чертежи с детализацией. Рисунок позволит вам составить предварительный план будущего прибора и подготовить необходимые инструменты.

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка.

Для выполнения задуманного проекта следует подготовить центрифугу, не деформированный кожух, держатели для креплений, подшипники различных размеров.

Работа проводится в соответствии с алгоритмом:

Прежде всего важно произвести очистку всех деталей от ржавчины и накипи, возникших в результате постоянного воздействия порошка. С помощью наждачной бумаги произведите полировку всех очищенных поверхностей до блеска.
Полученная конструкция предусматривает наличие всего двух отверстий. Первое – для загрузки ингредиентов, второе – для готового сока. Все остальные следует закрыть резиновыми вставками.
Следующим этапом подготовьте терку и прокладку. Прокладку предпочтительнее вырезать с помощью болгарки из нержавейки. Это позволит повысить надежность и продолжительность службы агрегата. Смастерить терку можно, выполнив несколько элементарных шагов. Просверлите отверстия небольшого диаметра и разделите получившиеся круги на сектора. Заготовленный элемент закрепите шурупами, набейте режущие зубчики.
Барабан необходимо дооборудовать ребрами жесткости, сеткой для фильтрации.
В качестве загрузочной емкости может быть использована полиэтиленовая труба. Закрепите ее металлическими уголками. Она должна быть прикручена с некоторым сдвигом в сторону, чтобы ее край был совмещен с выходом из терки.
Толкатель для продуктов легко подготовить из любого деревянного черенка.
Для того, чтобы устройство не опускалось ниже уровня терки, поставьте ограничитель.
Чем более мощный двигатель вы будете использовать, тем выше будет производительность прибора.

Все детали должны быть хорошо закреплены, а также заизолированы электрические части.

Прежде чем осуществить первый запуск, очистите все детали с помощью моющего средства. Обязательно произведите предварительный пуск. Это позволит выявить лишние шумы и постукивания, которые свидетельствуют об ошибке в конструкции.

Загрузите плоды в трубу, подставьте емкость, нажмите на них толкателем. Выжимка сока должна производиться, пока не почувствуете вибрацию. После появлении вибрации прекратите наполнение новыми продуктами, позвольте прибору поработать на отжим. По завершению процедуры, сразу произведите разбор устройства на детали и тщательно их промойте.

Помимо наших рекомендаций, вы можете обратиться за помощью к видео роликам, описывающим наглядно и подробно все этапы конструирования.

Прочие виды агрегатов

Самостоятельно можно изготовить и другие разновидности соковыжималок.

Прессовые соковыжималки являются хорошими друзьями виноделов. Винтовой пресс наилучшим образом подходит для отжима винограда. В зависимости от сорта винограда применяется различные принципы обработки ягод. Белый виноград отжимается только после дробления. Отжим красного производится только после начала процесса брожения.

Пресс действует по следующему алгоритму. Сначала виноград помещается в корзину, затем винтовой механизм давит из нее сок, который может использоваться для приготовления вина, разнообразных напитков, желе. Пресс для винограда своими руками можно подготовить из дерева, пластика или нержавеющей стали. Наиболее простой по исполнению способ – из дерева. Из нержавеющей стали прибор будет более качественным и долговечным.

Изготовление прессовой соковыжималки показано на видео.

Из мясорубки можно выполнить соковыжималку шнекового типа со средней вместимостью. Вращаем ручку и получаем сок. Такой механизм оптимально подходит для обработки малых объемов. Основными плюсами являются доступность цены, надежность конструкции и возможность длительной эксплуатации.

Заключение

Садоводам и огородникам самодельная соковыжималка очень пригодится. Ведь выполнив устройство своими руками, вы сумеете существенно сэкономить, сделаете приспособление более компактным и реализуете свои инженерные способности. Мы рассмотрели несколько наиболее распространенных видов давилок для самостоятельного изготовления. Однако совсем необязательно точно следовать приведенным инструкциям, вы можете подготовить свой чертеж, и изготовить устройство по собственным задумкам.

Способы могут быть самыми разнообразными. Аппарат, сделанный своими руками, будет радовать вас своей эффективной работой, а также позволит сохранить в соке полезные для организма витамины.

Как сделать соковыжималку для яблок своими руками: комплектующие и сборка

Вопрос о том, может ли быть изготовлена соковыжималка своими руками, в первую очередь интересует владельцев дачных и приусадебных участков, ежегодно собирающих урожай фруктов и ягод, который необходимо быстро переработать и сохранить. Еще большей актуальности данному вопросу добавляет тот факт, что соки, полученные самостоятельно, намного вкуснее и полезнее тех, которые продаются в магазинах.

Сделать такой или подобный винтовой пресс под силу любому хозяину садового участка

Сегодня приобрести соковыжималку любой производительности не представляет особых проблем, но стоит такое оборудование недешево. Именно поэтому целесообразно изготовить сокодавку своими руками, тем более что конструкция подобных устройств не отличается высокой сложностью.

По какому принципу работают устройства для отжима сока

Прежде чем задаваться вопросом о том, как сделать соковыжималку своими руками, следует понять принцип, по которому она работает. Чтобы получить сок из фруктов или ягод, необходимо оказать на них давление. По своему конструктивному исполнению и принципу действия соковыжималки могут быть следующих типов:

механические устройства;
гидравлические;
электрогидравлические;
пневматические.

Наиболее простыми по своей конструкции являются соковыжималки механического типа, которые чаще всего и изготавливают домашние умельцы своими руками. Принцип действия таких устройств, не отличающихся высокой производительностью, но вполне пригодных для бытового использования, основан на том, что на сырье воздействует поршень, давление на который оказывается при помощи винтового механизма. Фрукты и ягоды загружаются в перфорированную корзину, через отверстия в стенках которой готовый сок стекает в накопительный поддон.

Устройство винтового пресса для отжима сока

Корзина винтовых прессов может изготавливаться из листовой нержавеющей стали или твердой древесины. Корзины из древесины представляют собой дренажные решетки, состоящие из двух половинок, соединенных между собой при помощи металлических обручей. Винтовые прессы вышеописанной конструкции можно использовать даже для отжима яблочного сока. В этом случае исходное сырье загружается в корзину такой соковыжималки в мелкоизмельченном виде.

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

лист нержавеющей стали;
швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
труба диаметром 16 мм;
штанга, на поверхность которой нанесена резьба;
гайка;
доска толщиной 30 мм;
сварочный аппарат;
болгарка и электрическая дрель;
молоток;
ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Сгибание заготовки в цилиндр

После того как перфорированная корзина и кожух соковыжималки будут готовы, можно приступать к изготовлению станины. Ориентируясь на чертежи или рисунки своей самоделки, необходимо нарезать из швеллера или квадратной трубы куски требуемого размера, из которых сваривается рамная конструкция. Для того чтобы обеспечить устойчивость полученной конструкции, к ее нижней части привариваются ножки, также сделанные из швеллера или металлической трубы квадратного сечения.

Нижняя часть рамы из профильной трубы

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

Верхняя часть рамы с гайкой для винта

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Заключительные процедуры изготовления соковыжималки предложенной конструкции – приваривание рукоятки к винтовой штанге, посредством которой ее можно будет вращать, и установка корзины и защитного кожуха на накопительный поддон.

Пресс почти готов, остается лишь покрасить раму

Если мощность и эффективность обычного винтового пресса для отжима сока вас не устраивает, то можно самостоятельно изготовить соковыжималку, которая будет приводиться в действие обычным механическим или гидравлическим домкратом. Следует иметь в виду, что даже простейшие отжимные прессы, приводным устройством которых является домкрат, позволяют извлекать до 70% сока от общей массы загруженного в них сырья.

И в заключение небольшой видеоролик о нюансах изготовлении и работе уже собранной самодельной соковыжималки.
