Пескоструй для мойки высокого давления своими руками

Пескоструй из Керхер: насадка для мойки высокого давления Karcher

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях. Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка. Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением. В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование. В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Принцип работы установки мокрой пескоструйной очистки ржавчины

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит. При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

• в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
• песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

• При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
• Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Изготовление самодельной насадки

Для того чтобы превратить минимойку Karcher в эффективную пескоструйную установку при помощи самодельной насадки, вам потребуются следующие конструктивные элементы:

• сопло, через которое в зону обработки будет подаваться смесь воды с песком;
• спусковой крючок;
• армированный шланг, который будет способен выдержать высокое давление;
• дозатор, необходимый для того, чтобы сделать расход абразивного материала более экономным.

Схема насадки: 1 – резьба; 2 – камера низкого давления; 3 – сопло; 4 – фитинг для подачи песка; 5 – место соединения двух частей насадки; 6 – плавный сужающийся переход

На сопло, если вы собираетесь использовать свое устройство для пескоструйной очистки регулярно, лучше всего приобрести насадку, изготовленную из керамики. Такая насадка, постоянно находящаяся под воздействием абразивного материала, прослужит вам намного дольше, чем ее металлический аналог.

Самодельная водопескоструйная насадка

Детали насадки: 1 – пистолет; 2 – форсунка; 3 – держатель форсунки; 4 – сопло пескоструйное

На эффективность работы пескоструйного аппарата с самодельной насадкой, которой вы оснастите мойку Керхер, огромное влияние оказывает качество изготовления сопла. Приступать к самостоятельному созданию такого элемента стоит только в том случае, если у вас есть возможность высверлить точное отверстие в металлическом стержне, диаметр которого составляет не менее 15 мм. Но если такой возможности нет, то лучше приобрести заводское сопло, от качества изготовления которого будет зависеть работа всего аппарата. Целесообразность приобретения серийного сопла состоит еще и в том, что некоторые модели таких изделий уже сразу оснащаются спусковыми крючками.

Выбирая шланг, длина которого должна составлять не менее 2-х метров, следует обращать внимание только на армированные изделия. Объясняется это не только тем, что такой шланг будет работать под высоким давлением, создаваемым компрессором, но также и тем, что на его внутренние стенки будет постоянно воздействовать абразив, который быстро приведет в негодность неармированное изделие.

Приступая к сборке и креплению насадки для оснащения аппарата для мойки Karcher, следует придерживаться следующего алгоритма действий:

• на сопле вашей самодельной насадки посредством резьбового соединения необходимо зафиксировать керамический или металлический наконечник;
• дозатор, при помощи которого вы будете регулировать поток водно-песчаной смеси, поступающей под высоким давлением из сопла, следует закрепить на металлическом или керамическом наконечнике насадки;
• шланг, по которому из бункера будет подаваться песок, нужно закрепить с обратной стороны сопла, для чего используются штуцер и хомут соответствующего диаметра.

Схема работы и пример изготовления насадки для забора песка

Выполняя сборку и установку насадки для Керхера, следует учитывать то факт, что все элементы такого устройства будут работать под высоким давлением, создаваемым компрессором аппарата. Именно поэтому всем формируемым соединениям необходимо обеспечить максимальную герметичность и надежность. Выполнить это требование несложно, если делать такие соединения с использованием специальной фум-ленты.

Есть еще одна хитрость, которая позволит вам экономить абразивный материал. Заключается она в следующем: очистку необходимо выполнять над специальной емкостью с решеткой, в которую будет собираться отработанная смесь воды и песка. Такую смесь можно будет использовать повторно, опустив в нее конец армированного шланга, который соединен с соплом аппарата. Решетка на верхней части этой емкости должна быть обязательно, она необходима для того, чтобы удерживать отходы обработки и не дать им попасть в водно-песчаную смесь.

Мойка Керхер с пескоструйной насадкой в работе

Для чего можно использовать самодельный пескоструйный аппарат

Эффективность использования пескоструйной установки с самодельной насадкой, собранной на базе аппарата Керхер (Karcher), обеспечивается тем, что песок, смешанный с водой, подается из сопла под высоким давлением, которое создает встроенный компрессор устройства. Обладая значительной кинетической энергией, такая струя абразива способна эффективно выполнить очистку различных поверхностей.

На очистку пропанового баллона от ржавчины и краски уходит не более 5 минут

Самодельный пескоструй, собранный на базе мойки Karcher (Керхер), можно с успехом использовать для решения следующих задач:

• очистки поверхностей от различного рода загрязнений;
• удаления с поверхностей старых покрытий: краски, клея, строительных смесей и др.;
• удаления с металлических поверхностей участков, подверженных коррозии;
• зачистки металлических поверхностей перед выполнением их дальнейшей обработки.

Несмотря на простоту своей конструкции, самодельная насадка для аппаратов Керхер, предназначенная для выполнения пескоструйной обработки, проявляет высокую эффективность при очистке различных поверхностей.

То, что такая насадка является удобным и эффективным приспособлением, хорошо демонстрирует видео ее применения. Такое видео, как и ролики по изготовлению и сборке подобного устройства, можно без особых проблем найти в сети.

Рекомендации по безопасному использованию насадки

Используя самодельную насадку на аппарат Karcher для выполнения пескоструйной обработки, следует придерживаться требований по технике безопасности при работе с таким оборудованием. В процессе использования аппарата Karcher для мойки из его сопла подается только вода, не способная нанести вред здоровью оператора. В случае применения насадки для пескоструйной обработки из наконечника такого устройства кроме воды под высоким давлением подается еще и песок, который может серьезно травмировать человека, управляющего таким оборудованием. Именно поэтому при использовании подобной насадки важно строго придерживаться следующих правил безопасности:

• выполнять обработку следует только в специальной одежде закрытого типа;
• обувь, в которой производится обработка при помощи такого аппарата, также должна быть закрытой;
• все работы по пескоструйной очистке лучше выполнять на открытом воздухе.

Средства защиты при работе с пескоструйной установкой

Учитывая тот факт, что при использовании аппарата Керхер и самодельной пескоструйной насадки обработка осуществляется при помощи смеси песка и воды, применять в таких случаях средства защиты лица и дыхательных путей совершенно не обязательно.

Приступая к изготовлению пескоструйной насадки своими руками, следует учитывать, что эффективно работать она будет лишь в том случае, если компрессор вашей минимойки Karcher способен выдавать струю воды под достаточно высоким давлением.

Сообщества › Кулибин Club › Блог › Мокрый пескоструй

Итак, ржавым корытам «надежным внедорожникам каких больше не делают» необходимо тщательное обслуживание. Железо старое, от ржавчины никуда не денешься.
Качественно устранить ее нам поможет пескоструй.
Классический пескоструйный аппарат обычному пользователю не доступен в связи с необходимостью огромного компрессора, который в разумный ценник «для гаража» никак не влазит.
Альтернативу придумал Керхер (а может и не керхер).

Но так как у меня не понятная китайская мойка всего на 120 бар, то керхеровская установка никак не подойдет.
Вместе с тем у нас в городе такую штуку просто никто не продает, а ждать из интернет магазина долго.
Сразу возникла мысль, что явно же конструкция там простая и кто-то уже должен был что-то подобное собрать из говна и палок.

Ну конечно, водномоторники же без них не могут. На их форуме был найден чертеж:

Что и было собрано из какихто железяк, валяющихся в углу, и с помощью сварки и болгарки:

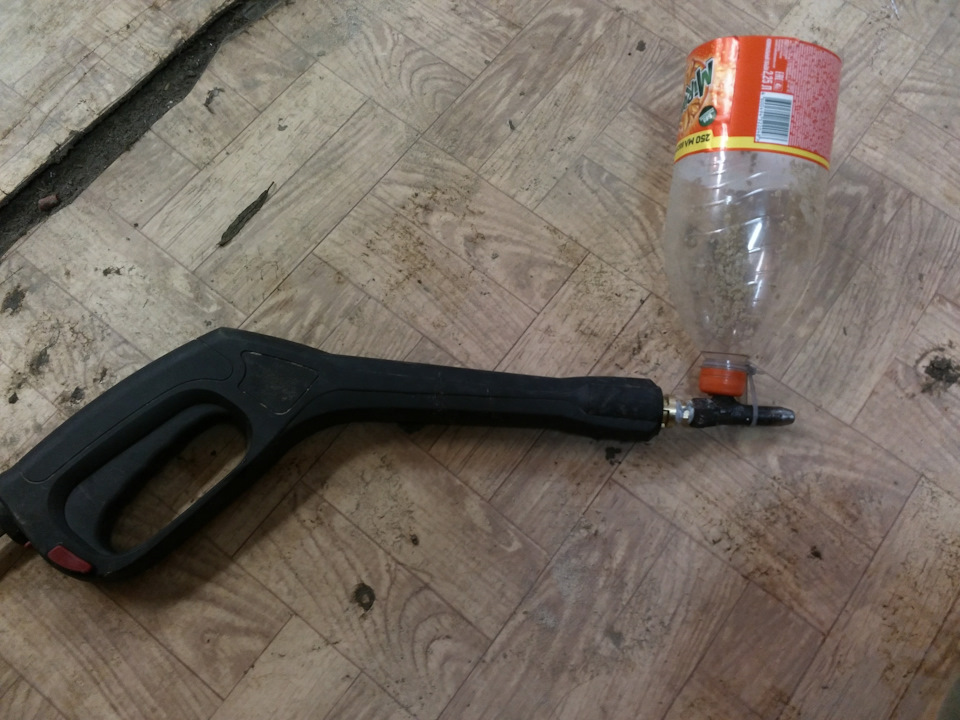

Девайс не презентабельный, первая пробная версия выглядела вот так:

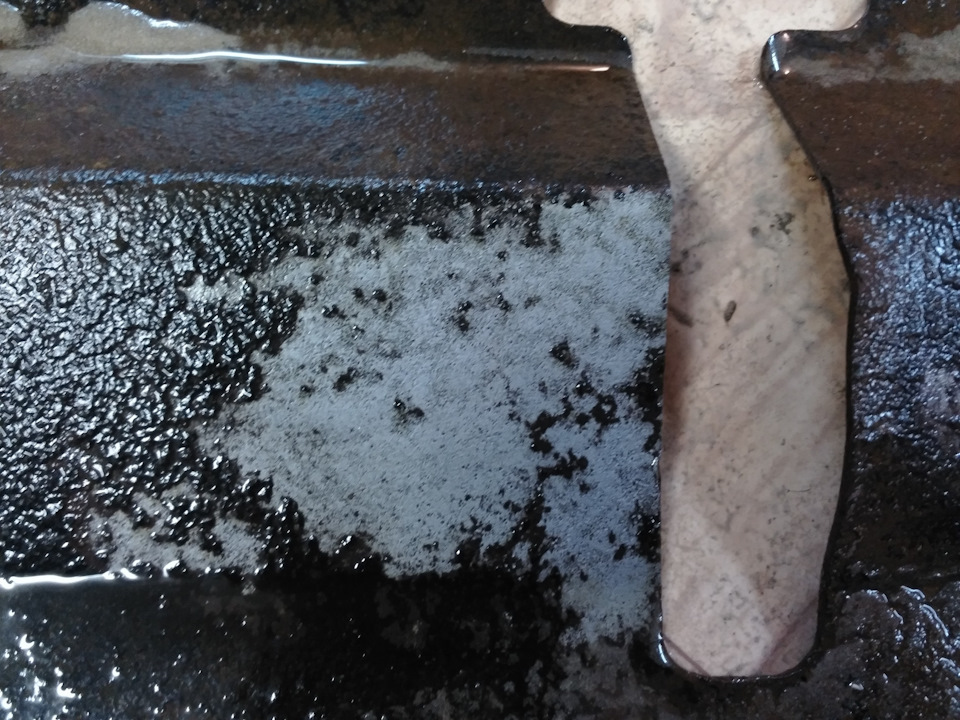

Песочек я сыпал в бутылку 🙂 Первый запуск сделал это:

Запуск оказался более чем успешным, прям не верилось, что все так просто и приятно 🙂

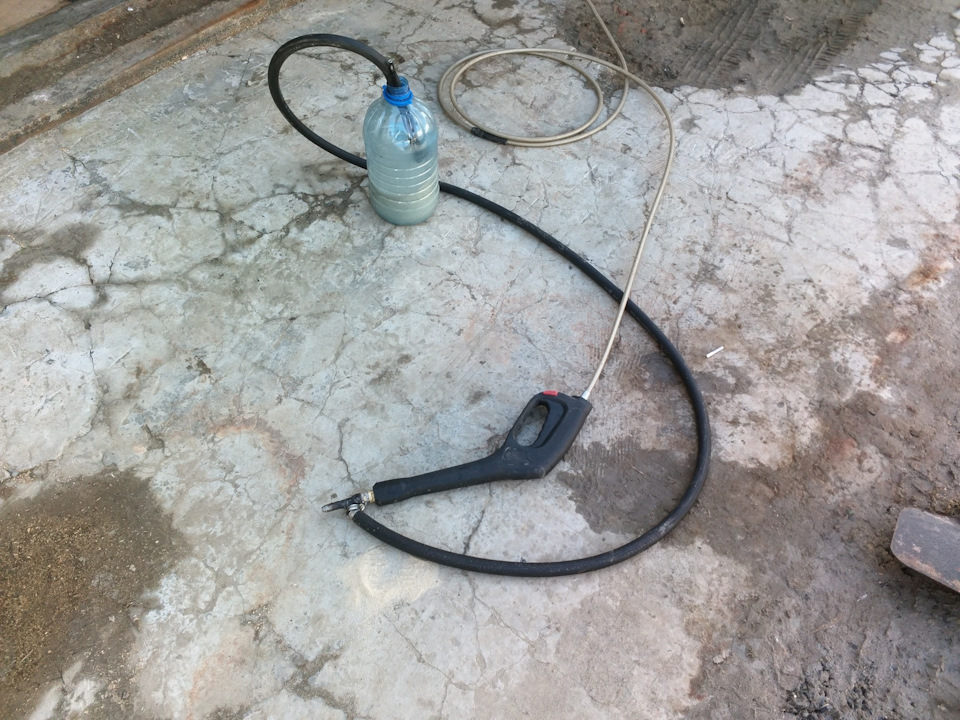

А вот конечный вариант установки:

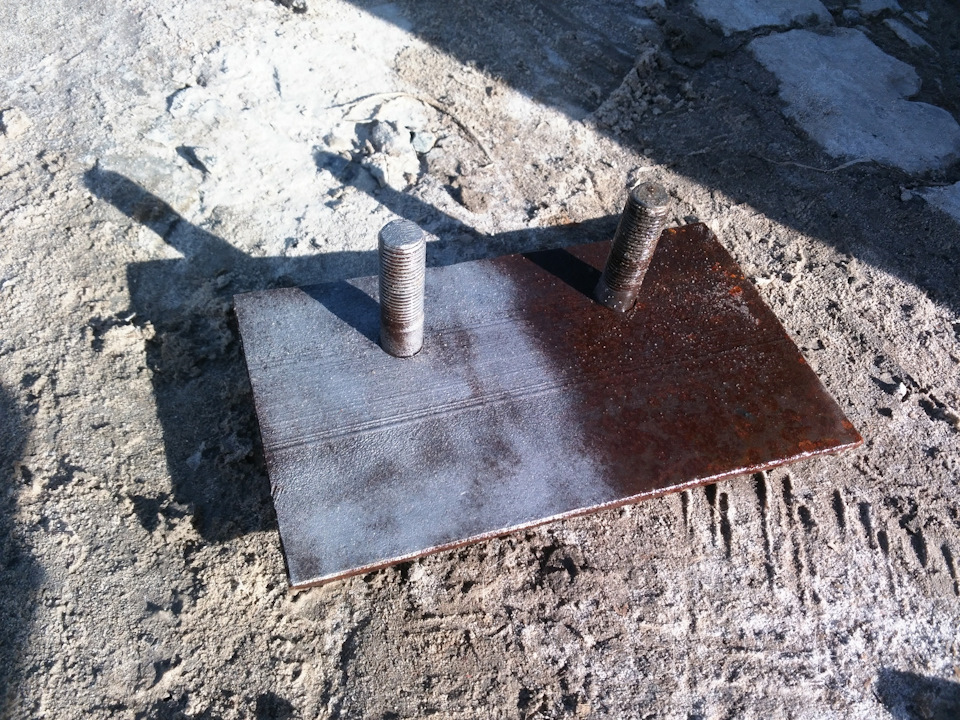

И пример ее работы:

Смотрите также

Комментарии 159

Респект за труд! Тоже займусь в мае изготовлением гидропескоструя. Примерно по тако му же чертежу, но сопло на выходе хочу сделать из цельной свечи, с изьятым сердечником.

Лучше работать без воды

Пескомет — лучшее на мой взгляд решение

А вы попробуйте хотябы что-то одно для начала.

Эх все хорошо в этом мокром пескаструи, пыли нет хершер и у знакомых взять можно! Но не въезде им можно работать! Этот момент всё его достоинства перечеркивает (

Добрый день! Скажу сразу — опыта пескоструя не ни у меня ни у моих знакомых. Но когда у меня была ржавая буханка то меня это интересовало. Так вот, люди упускают очень важный момент — для сухого пескоструя ЗАПРЕЩЕНО использовать ПЕСОК. Для этого продаётся специальный состав, который при применении не образует мелкий песочный порошок, который оседает в лёгких и потом уже никак не выводится. Более того — если возле вас кто-то пескоструит песком — это повод задуматься.

Вы не туда написали, здесь мокрый пескоструй, прям в заголовке написано.
Силикоз от разовой работы или от того, что кто-то рядом пескоструит вы не заработаете. Это проблема профессионалов.

Добрый день! Скажу сразу — опыта пескоструя не ни у меня ни у моих знакомых. Но когда у меня была ржавая буханка то меня это интересовало. Так вот, люди упускают очень важный момент — для сухого пескоструя ЗАПРЕЩЕНО использовать ПЕСОК. Для этого продаётся специальный состав, который при применении не образует мелкий песочный порошок, который оседает в лёгких и потом уже никак не выводится. Более того — если возле вас кто-то пескоструит песком — это повод задуматься.

А кто работает с пескаструем без расператора?) минимум)))

Люблю гавнотер.ки не о чем,

имею в наличии Керхер-7,
поэтому рекомендую для гаража ручной…
Готов поспорить с людьми имеющими реальный разнообразный опыт…

мне кажется с полторашкой эфективнее, только дно отрезать не надо чтобы песок не высыпался.

На вид одинаково было, разницы вообще не заметил.

500 рублей на али и заводская насадка на керхер у тебя в руках))

Ссылку мне надо искать, так же как и тебе.Так, что поищи сам.Сейчас доставку сделали 700 руб сейчас насадка эта стоит 1150 руб, но все равно это дешево .у нас в фирменном магазине керхер, такая 4т стоит!

Нашёл, 1200 с чем то и бесплатной доставкой)

Мне тоже кажется, что железка будет очищаться и ржаветь одновременно)

Конечно, чудес же не бывает)
Воду сразу смывать. Я держу на готове пуливезатор с растворителем для этого)

Да можно и воздухом сразу обдуть…а можно в воду добавлять ортофосфорную кислоту, подключить дозатор с кислотой к пистолету)

Я не настолько продвинутый))
Мне достаточно редко это нужно)

Говн.терки не о чем,
Самый гаражный вариант,
Песок на сеял и вперед…

А фото компрессора?)

Покрышка К700 через нипель,
Шутка.
Любой компрессор 250 литров.
В Кастораме 5т.р.

А фото компрессора?)

Как минимум такой, что бы хоть как то работало…

Вот да, спасибо за фото, оно теоретикам поможет)

А фото компрессора?)

Вот с таким компрессорором прекрасно будет работать. Лучше чем ваш мокрый пескоструй от мойки.

Ох как вы ненавидите мою поделку))
Тут есть более опытные люди, но я думаю, что такого мало)

Говн.терки не о чем,
Самый гаражный вариант,
Песок на сеял и вперед…

какое сопло должно стоять на выходе? с водой мне кажется эфективнее!

За стоимость керхера я себе лучше компрессор куплю. Из пропанового балконная сделаю к нему доп. рессивер а из огнетушителя пескоструйный аппарат.
И будет и пескоструй и покраска, продувка, и иной пневмоинструмент.

А авто надо мыть на мойке. Это эффективней и удобнее.

Сразу видно, что вы только интернеты читаете без работы рук. Боюсь, что на компрессор для пескоструя вам придется брать кредит.

Боюсь что вы сильно заблуждаетесь.

Боюсь вам нужно это обосновать.

Пескоструйный аппарат напорного типа, 19л Forsage SB5. Потребление воздуха с соплом 3 мм около 250-300 литров в минуту. Это способен выдать стандартный ременной 2 цилиндровый компрессор на 220v.
Такой компрессор стоит 300$ такой пескоструй 100$ (можно сделать самому)
А теперь посмотрите сколько стоит Керхер 5 и выше.

Такого пескоструйя хватит без проблем чтобы песочить (на бытовом уровне) всякую гаражную мелочь (включая диски) и гонять жуков по кузову.

+ Помимо пескоструя вы получаете возможность красить и работать иным пневмоинструментом.

Во первых такого компрессора будет мало. Во вторых у меня мойка за 8 тыс рублей, это где-то 120 баксов за все удовольствие.

Воперых не будет мало. Во-вторых речь шла за Керхер а не за вашу китайскую мойку. В третьих помимо пескоструя вы получаете возможность красить и тд и тп.

А вы попробуйте, я пробовал, этого мало. Нормально выше 500.
Разговор был за мою дешевую китайскую мойку, что обозначено изначально в теме, читайте внимательно.

Я незнаю что вы там пробовали и чем. Но увсех хватает.

Да понятно, что у всех, сами вы не пробовали

Пробовали и пробуют те кого я знаю лично.
И я скоро тоже попробую. Не волнуйтесь.
Наглядно покажу что насчёт пескоструя в Нете масса заблуждений.

Все с вами понятно. Пробуйте.

Боюсь вам нужно это обосновать.

Просто все вкладывают разное понятие в слово пескоструй. Да можно и из бытового компрессора собрать) но производительность будет для ручных поделок или очень медленно, но работать будет. Так что не нужно переубеждать людей что не получится. Просто например почистить раму самодельным пескоструем ну никак не получится.

Согласен, просто меня тут пытаются убедить, что потратив те же десять тысяч можно собрать классический пескоструй с такой же, а то и лучшей производительностью.

Ну просто вы друг друга не поняли) и у человека видимо понятие работает это то что пескоструй чистит жестянку, для местных рыжиков и гаражных поделок такого хватит) а больше увы, чудес не бывает

Сразу видно, что вы только интернеты читаете без работы рук. Боюсь, что на компрессор для пескоструя вам придется брать кредит.

СО-7б, купил за 5(пять)тысяч рублей.
Верите?

Конечно верю, я бы тоже купил.

Не знаю, я не профессионал в этом деле. Делюсь поделкой для гаража.

Нашел данные, значит так: в ТТХ СО-7Б указано, что производительность 30м2/час, что значит в минуту он прокачивает полкуба, характеристики зачастую заявляются при давлении 0кг/см2.
Максимальное давление, указанное в ТТХ — 6кг/см3.
Пескоструйный аппарат, средней производительности потребляем с соплом 2,5мм около 400л/мин при давлении 8кг/см3.
ВЫВОД: указанный СО-7Б будет с трудом справляться с поставленной задачей, при его давлении производительность будет не высока. А учитывая перерасход воздуха молотить он будет без остановки, что не соответствует заявленным требованиям и он будет перегреваться.

Я имею еще очень малый опыт пескоструйной обработки, чуть меньше года, только учусь, но в гаражных масштабах могу что-нибудь посоветовать. Конечно есть более опытные коллеги и они меня поправят.

Сам работаю и гидропескоструем на АВД 140бар и сухим на кубовом компрессоре (хочу больше) с соплами до 3,5мм.

За стоимость керхера я себе лучше компрессор куплю. Из пропанового балконная сделаю к нему доп. рессивер а из огнетушителя пескоструйный аппарат.
И будет и пескоструй и покраска, продувка, и иной пневмоинструмент.

А авто надо мыть на мойке. Это эффективней и удобнее.

Чем эффективней? Моют как попало, я могу помыть авто лутшее чем 70% моек.

Делаем пескоструй из мойки Karcher с помощью насадки

Чтобы быстро и качественно очистить поверхности от загрязнений, старых лакокрасочных покрытий и ржавчины, лучше всего применять пескоструйную обработку. Такой тип очистки производится с помощью специального оборудования — камер, пистолетов. Если в наличии есть мойка высокого давления, можно сэкономить на покупке: пескоструйная насадка на «Керхер» поможет в быту и ремонте, а сделать ее можно самостоятельно.

Принцип работы насадки

Каким бы ни был пескоструйный аппарат, принцип его действия следующий: в результате работы компрессора воздушный поток находится под высоким давлением, за счет чего в сопло прибора поступает абразив (чаще песок). Последний подается через выходное отверстие тонкой, но сильной струей непосредственно на обрабатываемый предмет, в результате верхний слой снимается.

Пескоструй для «Керхера» — приспособление, способное сделать мойку высокого давления пригодной для работы по типу пескоструйного пистолета. Такая насадка не заменит профессионального оборудования, но для очищения небольших поверхностей она прекрасно подойдет. Вместо воздуха заряд кинетической энергии каждой порции песка будет придавать вода, а в остальном принцип работы устройства останется тем же:

• под действием созданного компрессором высокого давления вода проходит через заборное отверстие шланга, вторым концом помещенного в емкость с песком;
• в заборном шланге создается вакуум, который помогает абразиву продвигаться в основной шланг;
• после смешивания песка и воды поток подается через выходное отверстие на поверхность изделия.

Для снижения потребления песка и повышения эффективности обработки можно ввести в указанную конструкцию дозаторы, краны. Обычно пескоструйная насадка для Karcher расходует 30 кг песка на каждый 0,8-1 квадратный метр поверхности.

Области применения насадки

За счет высокой мощности струи с помощью насадки на «Керхер» можно обрабатывать различные поверхности:

• очищать дерево, бетон от штукатурки, старой краски, лаков, строительных смесей;
• удалять с металла ржавчину, окалину;
• зачищать различные изделия перед обработкой, нанесением защитных и финишных покрытий;
• избавляться от трудновыводимых загрязнений;
• убирать пятна и потеки клея, монтажной пены.

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

• надежный шланг с возможностью работы под давлением;
• дозатор для экономии абразива;
• сопло для выброса песка с водой;
• крючок спускового механизма;
• хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта. Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться. У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

Алгоритм действий

Чтобы изготовить насадку своими руками, нужно действовать таким образом:

• зафиксировать наконечник сопла посредством резьбы;
• присоединить дозатор для регулировки подачи воды с абразивом на насадку;
• совместить емкость с песком и основное устройство при помощи шланга, хомута, штуцера нужного размера.

Прикручивать все элементы конструкции надо крепко, правильно, ведь они будут претерпевать влияние давления, создаваемого компрессором. Стыки должны быть полностью герметичными, и для их укрепления можно применять ФУМ-ленту. Чтобы сэкономить, все работы лучше производить над емкостью с решеткой, на которой удобно помещается обрабатываемое изделие. После воду с песком можно собрать и применять повторно, опустив в нее шланг для забора раствора.

Рекомендации по безопасному использованию насадки

Чтобы не нанести себе вред, необходимо работать с мойкой высокого давления и насадкой с соблюдением мер безопасности, иначе водно-песчаная смесь способна стать причиной травматизации. Преимуществом такого приспособления перед обычным пескоструйным пистолетом является отсутствие пыли, осаждающейся в легких, поэтому необходимости в респираторе нет. Но нужно следовать таким советам:

• надевать прочную спецодежду;
• быть в удобной закрытой обуви;
• проводить очистку изделий на улице, а не в помещении.

При наличии мойки «Керхер» или ее аналога самостоятельно соорудить пескоструйный агрегат несложно. Это сэкономит средства и позволит производить качественную обработку поверхностей при каждой возникающей потребности.

Пескоструйная насадка высокого давления для Karcher

Насадка на Керхер для пескоструя может быть выполнена своими руками, что значительно облегчит выполнение многих видов работ и сэкономит средства. Пескоструй превратит обычный агрегат для мойки в полноценную машину.

Практически все оборудование Karcher способно работать с подачей высокого давления, что позволяет подавать через специальную насадку мелкий абразив — песок. Такая самоделка будет отличаться от оригинального устройства только тем, что абразивное вещество выходит вместе с водой, но для выполнения многих работ это условие не критично.

Принцип работы

Принцип работы пескоструйной машины или устройства заключается в подаче песка в специальную насадку. Поступает абразив из специального контейнера, за счет воздуха под высоким давлением. Для создания такого мощного аэропотока пескоструйная машина оснащена компрессором, который и сообщает кинетическую энергию песку. Для аппаратов типа керхера характерно оборудование с пневматикой.

С небольшими затратами можно изготовить насадку для пескоструя, отлично подойдет родной пистолет. Главное — не экономить на качестве материалов. Эффективность работы будет гораздо выше, и прибор будет работать без сбоев и нареканий. Используйте достойные и качественные материалы.

Ошибочно считать, что такая пескоструйная насадка способна полноценно заменить профессиональный аппарат. Но очистку разных поверхностей она вполне потянет. В работе необходимо учитывать некоторые рекомендации:

• использовать дистиллированную воду — это убережет от коррозии металлические детали конструкции;
• абразив должен быть мелкозернистым и просеянным.

Деталь, изготовленная самостоятельно, будет функционировать по следующему принципу:

1. Вода под воздействием высокого давления, создаваемого при помощи компрессора, будет проходить вдоль заборного отверстия шланга, который другим концом помещается в специальный контейнер с песком. Такая схема необходима для создания вакуума в заборном шланге.
2. Вакуум помогает абразиву продвигаться в основной шланг, в котором происходит смешивание песка с водным потоком. Таким образом, песок подается вместе с водой.

Для лучшей функциональности и продуктивности агрегата нужно усовершенствовать конструкцию, добавив в нее дозаторы и краны. Эти дополнения сократят расход песка. Наилучшими значениями будут тридцать килограмм абразива на площадь очищаемой поверхности 0,8 метров.

Процесс изготовления насадки

Самодельная насадка для керхера способна превратить моечную установку в функциональный пескоструйный агрегат для домашнего использования. Понадобится следующий комплект расходных материалов:

• шланг, способный выдерживать высокое давление воды;
• крючок для спускового механизма;
• дозатор для экономии расхода абразива;
• сопло, в которое будет выходить смесь воды и песка.

Совет: если вы планируете регулярное использование пескоструйной насадки для керхера, то лучше всего отдать предпочтение керамике. Это обусловлено тем, что абразив воздействует на насадку из металла более агрессивно и срок ее службы гораздо короче, чем у керамического аналога. От качества сопла будет зависеть продуктивность работы аппарата.

Не экспериментируйте с самодельным изготовлением сопла, если вы в этом вопросе не профессионал. Необходимо точно просверлить отверстие с нужным диаметром. Рынок насыщен готовыми деталями и расходными материалами достойного качества, по приемлемым ценам, поэтому лучше приобрести их. К тому же у готовых деталей в комплекте уже есть спусковой механизм — крючок.

Шланг, который вы будете использовать, должен быть не меньше двух метров в длину, быть прочным и армированным. Через него будет проходить поток воды с высоким давлением, которое создаст компрессор. Прочность важна еще из-за того, что агрегат будет работать с абразивом, поэтому изделие сомнительного качества не прослужит долго.

Алгоритм действий

1. При помощи резьбы фиксируется наконечник на сопло.
2. На насадку также закрепляется дозатор, регулирующий подачу песчано-водной смеси.
3. Контейнер с песком соединяются посредством шланга, для этого используются подходящие хомут и штуцер.

Учитывайте: компрессор керхера создает высокое давление, которое будет воздействовать на все элементы в вашей конструкции. Поэтомузакреплять и устанавливать их нужно надежно и правильно. Всем деталям и соединениям нужно обеспечить максимум герметичности. При любых соединениях лучше всего использовать уплотнительную герметизирующую фум — ленту.

Для наибольшей экономии песка следует подготовить специальную емкость с решеткой. Над ней нужно проводить необходимую очистку поверхности при помощи пескоструйной насадки. Водно-песчаная смесь будет скапливаться в этой емкости. Эту смесь можно использовать еще раз, если опустить в нее заборный армированный шланг. Решетка, покрывающая емкость, нужна для удерживания отходов от очистки, чтобы они не загрязняли смесь песка и воды.

Области применения

Высокое давление, создаваемое компрессором керхера, позволяет выбрасывать через сопло струю воды, смешанную с песком, и таким образом эффективно и быстро очищать многие поверхности.

Пескоструйная насадка с легкостью позволит вам справиться с некоторыми задачами в очень короткие сроки:

• очистка различных поверхностей от сложных загрязнений;
• удаление строительных смесей, клея, краски, лака;
• очищение металла от ржавчины и коррозии;
• проведение зачистки металлических изделий для последующей обработки.

Простота конструкции и легкость самостоятельного изготовления смогут значительно облегчить и увеличить качество выполняемых вами работ. Такая насадка сэкономит ваше время и силы.

Меры предосторожности

При работе с аппаратом, на котором установлена пескоструйная насадка, нужно соблюдать определенные меры предосторожности. Водно-песчаная смесь способна привести к травмированию.

1. при работе с аппаратом одевайте спецодежду, она защитит от травмирования;
2. используйте закрытую и удобную обувь;
3. выполняйте работы по очистке на улице.

Так как обработка и очистка загрязненных поверхностей происходит при помощи песка и воды, нет необходимости в использовании респиратора.

4 способа сборки самодельного пескоструя своими руками

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

• компрессор – устройство для нагнетания воздушной массы;
• ресивер, необходимый для создания необходимого запаса воздуха;
• бак для абразива;
• пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
• шланги.

С целью увеличения продолжительности непрерывной работы и поддержания давления подачи пескоструй рекомендуется оснастить влагоотделителем. При использовании плунжерного компрессора на впускном воздушном канале следует установить систему фильтрования масла.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Сборка пескоструя из газового баллона

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

• краны шаровые – 2 шт.;
• газовый баллон;
• кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
• тройники – 2 шт.;
• рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
• хомутики для прикрепления рукавов;
• фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

Затем соединяются элементы для создания каналов подачи и выброса смеси:

• на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
• рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
• к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
• к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона.

Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

• керамическое сопло, купленное в магазине либо сделанное своими руками;
• армированный шланг;
• смесительный узел (тройник с подходящей по диаметру насадкой);
• цилиндрический дозатор, блок регулирования подачи;
• трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Модернизация продувочного пистолета в пескоструйку

Пескоструй, сделанный из продувочного пистолета, отличается небольшими размерами. Производительность и эффективность применения устройства зависит от мощности применяемого компрессора.

Для создания мини-пескоструйного аппарата потребуются такие материалы:

• продувной пистолет;
• тройник;
• шаровой кран, предназначенный для регулирования подачи абразива;
• выпускная насадка с зажимной гайкой.

В качестве бака для абразива можно взять небольшой огнетушитель либо обычную ПЭТ-бутылку.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

• пистолет, выполняющий функцию смесительного клапана;
• рукоятку с устройством подачи воздуха;
• пластиковую бутылку, играющую роль бачка для абразива;
• тройник;
• шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

1. Пистолет растачивается для увеличения диаметра выходной дюзы.
2. Смесительный тройник присоединяется к пистолету.
3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Выброс абразива происходит после прижатия курка. Объема небольшой пластиковой бутылки достаточно для очистки поверхностей в течение 30 минут.

Из чего еще сделать сопло и пистолет

Сделать самостоятельно пистолет для пескоструя несложно. Для сборки можно воспользоваться насадкой под обычный шаровой кран, находящийся на окончании рукава для выброса воздушно-песчаной смеси. Насадка представляет собой гайку, зажимающую выходную дюзу для абразива.

Сопло в свою очередь можно изготовить на токарном станке. Но рациональнее использовать свечу зажигания. Отслужившая свой срок деталь разрезается болгаркой, при этом прочный стержень из керамики отделяется от металлических частей конструкции, корректируется его длина.

Процесс разделки свечи требует соответствующих навыков. Кроме того, при резке образуется большое количество пыли, появляется не самый приятный запах. Если отдельного помещения и навыков работы с болгаркой нет, проще приобрести подходящее сопло в магазине.

Конструкции, изготовленные своими руками, нередко более эффективны, чем пистолеты, широкий ассортимент которых имеется в продаже. Потому при наличии свободного времени разумно потратить его на реализацию своего технического решения, а сэкономленные деньги потратить на другие, не менее важные цели.

Изготовление пескоструйки своими руками позволяет в 3–5 раз сократить расходы на приобретение аппарата серийной сборки. Максимальной экономии можно достичь применением самодельного компрессора, но при этом добиться достаточной мощности очень сложно. Оптимальный вариант – сделанный своими руками пескоструй в сочетании с мощным заводским компрессором.

А что получилось у вас? Из чего вы собрали собственный пескоструйный аппарат? Все ли прошло гладко или в процессе изготовления вы столкнулись с какими-либо трудностями? Поделитесь, пожалуйста, своим опытом в комментариях.
