Паяльная паста для пайки медных труб

Флюс для пайки меди

Медь признана самым надёжным металлическим изделием, которая используется во многих отраслях промышленности. Вместе с этим, есть явные недостатки эксплуатации меди, несмотря на высокие механические и технические характеристики и флюс для пайки меди поможет устранить проблемы неисправности той же медной водопроводной системы. Главная задача применения пасты для пайки меди, это образование защитной плёнки от воздействия окружающей среды, в частности кислорода.

Вариант флюса для пайки меди

Особенности пайки меди флюсом

Во многих западноевропейских государствах давно используются медные трубы, в качестве основных компонентов системы водоснабжения и отопления. Повреждения медной трубы, это неприятная мелочь, но флюс для пайки медных проводов поможет избавиться от основной причины неисправности. Попробуем разобраться, какие виды флюса имеются на практике:

• К первой и основной категории группы флюс для пайки меди можно отнести те компоненты, которые отлично справляются с проявление коррозийности. К этой группе относятся все компоненты, которые растворяются жидкость, а также в фосфоре. В результате образуется целое вещество, которое в конечном итоге предусматривает исключение из правил проведение очистки поверхности изделия после проведения процесса пайки. В большинстве случаев, этот флюс для пайки меди является менее затратным и наиболее выгодным вариантом.
• Вторая группа компонентов флюсов для пайки медных труб представлена как вещество, где в составе используется салициловая кислота, растворяемая в органических соединениях. Кроме этого, к этой группе можно отнести вещества и материалы, которые являются компонентами или производными от вазелина, спирта и даже золотого материала. Используя этот вид флюса для пайки меди своими руками, мы сможем добиться идеального показателя состояния швов, а также чистоту и аккуратный вид обрабатываемой поверхности.
• Третья и, пожалуй, самая популярная группа имеет в своем составе канифоль или борную кислоту натриевой соли. Последний химический компонент начинает подвергаться плавлению, начиная от температуры +70 С. В данном случае, что канифоль, что борная кислота не предоставляют конкретной угрозы для жизни и здоровья человека.

Как должен выглядеть флюс для пайки медных труб?

Как видно из выше перечисленного, чтобы выбрать флюс для пайки меди, необходимо детально изучить спецификацию каждого компонента, и в то же время потребуется соблюдать некоторые меры предосторожности и общие правила применения:

• Флюс паста для пайки меди должна обеспечить равномерность площади обрабатываемой поверхности изделия.
• Показатель вязкости любого компонента флюса должен быть намного ниже, чем у припоя, то есть, препарат должен расплавиться раньше, чем припой и обеспечить равномерное заполнение всего пространства обрабатываемого изделия. Полная замещаемость, это основной критерий показателя взаимодействия флюса и припоя.
• Оксидная плёнка должна полностью раствориться и защитить металл от вторичного процесса окисления.
• Обрабатываемый паяльной пастой для меди шов должен иметь презентабельный вид и не создавать неудобств для дальнейшей эксплуатации.
• Химическая стабильность вещества. В процессе нагревания флюс не должен никаким образом разлагаться.
• По окончании технологических работ, остатки шлама необходимо удалить.
• Допускается применение пасты для пайки медных труб вертикальном положении.

Варианты исполнения флюсов для медных материалов

Промышленность на сегодняшний день выпускает несколько вариантов флюсов, которые применяются для конкретных производственных работ. Как правило, это 3 основные группы:

1. Жидкая категория. Применяется в специальных тубах, идут совместно с мягкими припоями.
2. Порошковая категория. Хранятся в специальных контейнерах, используются совместно с припоями средней и усиленной группы.
3. Флюс в виде пастообразного вещества. Это готовый вариант флюса, который используется как припой, и как средство обработки и нанесения припоя на поверхность.

Флюсы для пайки меди

Далее учитываем целевое предназначение компонента для конкретной категории производственных работ, в частности:

• Препараты с антикоррозионными характеристиками. В компонент препарата входят растворители, а также состав фосфора. Во время процедуры нагревания происходит своеобразное соединение, где образуются органические компоненты. По окончании технологических работ, необходимо удалить шлам без использования специальных технологий, то есть, обычным способом.
• Препараты с высокими частотными характеристиками. В качестве компонента используют золото или другие материалы благородной группы – этанол, вазелин, а также салициловая кислота. В итоге образуется ровный и идеальный шов, которые не требует дополнительной обработки.
• Флюсы активированной группы. К этой категории относятся вещества наиболее популярных групп – бура, а также канифоль. Бура уже при температуре +70 С начинает плавиться, не выделяя при этом опасных выделений.

Для последней группы предъявляет несложные требования, в частности, рекомендуется готовить препараты непосредственно на месте проведения технологических операций. Так, канифоль необходимо смешать порциями с салициловой кислотой или ангидридом (допускается использование диэтиламида, а также анилина).

Процесс пайки, что нужно знать

В процессе проведения пайки, нужно помнить следующее.

Поступаемый ток будет двигаться только на вылете, это позволит как минимум в 5 раз увеличить производительность труда по сравнению с ручным дуговым вариантом сварки.»

Применение в данном случае сварочных токов, которые имеют высокую плотность, не будет вызывать так называемое отслаивание обмазки, а, следовательно, перегрев работающих электродов на конечном процессе вылета. Если мы будем использовать толстые металлические заготовки, то не нужно будет осуществлять раздел существующих кромок, так как проплавка будет вестись полностью на глубину.

Для медных труб в процессе пайки необходимо соблюдать ниже приведённые требования:

• Желательно, чтобы флюс изначально был как производная часть от припоя. В этом случае удастся добиться максимальной равномерности плавления всех компонентов флюса и припоя. Этот фактор позволяет специалисту полностью контролировать рабочий процесс нагрева, а тем самым регулировать производственный цикл сварочных работ.
• Если вы используете припой и флюс, которые совпадают по температурным показателям плавления, тогда последний параметр используем для осуществления контроля температуры за процессом пайки. Здесь нам удастся минимизировать потери процесса пайки, а также возможных повреждений заготовок и прочих компонентов.

Самым оптимальным вариантом, хоть и дорогостоящим, станет использование флюс-пасты, которая одновременно является пропоем и материалом для обработки предварительной пайки поверхности изделия.

Есть еще один важный момент, это образование шлака, который сопровождает данный процесс. В этом случаен поверхности шва будет увеличиваться кристаллизация, которая в свою очередь значительно уменьшит количество проявляемых пустот, а также появление наплавляемых частиц в наплавляемом веществе. Минусом данного процесса является повышенная текучесть. Но несмотря на это, скорость и качество обработки поверхности перекроет все возможные недостатки проведения пайки медных заготовок.

Заключение

Соблюдение техники безопасности является приоритетным для данного технологического процесса. Используйте защитные средства для рук и глаз, а также в обязательном порядке по окончании процесса пайки проветривайте помещение, тщательно убирайте рабочее место от остатков химических компонентов, и не забываем мыть руки после работы с препаратами. Рекомендуем тщательно изучить состав флюса, а также припоя для совместимости проведения работ с медными материалами и заготовками.

Пасты для пайки медных труб

Паста для мягкого припоя VIEGA 250 г

Флюс для мягкой пайки 70 g

Флюс паяльный EFD FluxPlus 6-412-A несмывной (10гр)

Паста для мягкой пайки медных труб

Паста для мягкого припоя Viega 94943 (250 г, с кисточко.

Флюс паста №3 для мягкого припоя Sanha

Паяльная паста Mechanic XG-Z40 — Паста, припой

Припой для пайки медных сплавов

Флюс-паста для пайки меди 20гр. 60571

Флюс-паста для мягкой пайки 100 g

Флюс-паста Felder с добавлением мягкого припоя 70 г

Флюс-паста для мягкой пайки 250 g

Флюс-паста с добавлением мягкого припоя Cu-Rofix®3-Spez.

Флюс-паста Felder с добавлением мягкого припоя 100 г

Газ для пайки медных труб Rotorica Ро-мапп RT.7220450

Паста для мягкого припоя VIEGA 250 г

Припой для пайки медных сплавов

Паста для мягкого припоя Viega 94943 (250 г, с кисточко.

Паста для пайки мягким припоем Sn97Cu3 250г.

Газ для пайки медных труб Rotorica Ро-мапп RT.7220500

Флюс паста 20гр (для пайки радодеталей, меди, различных.

Зубр Паста паяльная канифольно-вазелиновая, пластиковая.

Sanha 5301 заглушка Впр, медь 15, для медных труб под п.

Набор для пайки B10 Универсальный 91159

Флюс паста №3 для мягкого припоя Sanha

ЗУБР 55422-025 — Паста, припой

Флюс-гель «Для пайки бронзы, латуни, меди» в.

Sanha 5301 заглушка Впр, медь 22, для медных труб под п.

Паста паяльная BAKU BK-227

Набор для пайки B10 №1 91166

Sanha 5130 тройник Вп, медь 35, для медных труб под пай.

Флюс-паста с добавлением мягкого припоя Cu-Rofix®3-Spez.

Флюс-паста ВТС (для пайки серебра, золота, меди и их сп.

Флюс для твердой пайки 100гр.

Флюс-паста с добавлением мягкого припоя Cu-Rofix®3-Spez.

Sanha 4941 флюс для мягкой пайки, тюбик 70 г, для медны.

Набор для пайки TOPEX профессиональный, 345 мм. 44E111

Припой мягкий 100 гр. S-Sn97Cu3

Флюс для пайки Rexant «Кислота Ортофосфорная».

Паяльная паста для BGA — AMTECH RMA-223

Зубр Флюс паяльная кислота, пласт, 30 мл

паяльная паста EFD Solder Plus безотмывочная, 35г SN62N.

Набор для пайки B10 №4 91169

Sanha 4943 флюс для мягкой пайки, с доб.припоя Нр.3, 25.

Паста для мягкого припоя L-Sn VIEGA 250г 121334

Набор для пайки B10 №2 91167

Набор для пайки B10 №3 91168

Припой №3 для мягкой пайки меди Sanha

Припой мягкий Viega 94933 (3мм, катушка 250г)

Флюс-паста с добавлением мягкого припоя Cu-Rofix®4-Spez.

Флюс-паста с добавлением мягкого припоя Cu-Rofix®3 FELD.

Паста паяльная канифольно-вазелиновая Зубр 55475-020

Флюс для бронзы, латуни, меди (13915) — Паста, припой

Флюс для пайки Rexant «Паяльная кислота», 30.

Mechanic solder paste XG-50 Паяльная паста (42g)

Флюс-паста ( активный флюс для пайки медных электротехн.

Паяльная паста MECHANIC XG-Z40 (20 г, в банке)

Газ Rotorica ро-мапп для пайки медных труб, 1л

Припой мягкий 250 гр. S-Sn97Cu3

Припой медный для газовых горелок Harris 500х3,2х1,3мм.

Плетенка для снятия припоя ZD-180 (14531) (2.5 мм) — Па.

Припой 5% для пайки меди

Флюс Ф61А для пайки алюминия, меди и других металлов, 2.

Флюс для пайки REXANT паяльная кислота 25мл (с кисточко.

Плетенка для снятия припоя-диспенсер GOOT CP-15Y (10709.

Припой твердый медный CP203 VIEGA 1000 г — медь

Паста нисо (20 грамм) пм

Зубр Флюс, жир паяльный, нейтральный, 20 г

Флюс бура безводная (12105) — Паста, припой

Флюс LV 1000 30 мл. (11784) — Паста, припой

Паяльная паста MECHANIC XG-50 (42 г, в банке)

Флюс для пайки медных труб: характеристики флюсов и особенности пайки медного трубопровода

Флюс — это химическое вещество, которое используется при пайке, в частности, медных труб и способствует более качественному заполнению припоем соединительного пространства. Также флюс выполняет ещё одну очень важную функцию — очищает металлическое изделие от загрязнений и продуктов окисления. Кроме этого, он образует защитную плёнку, препятствующую контакту шва с кислородом.

Пайка медных труб требует применения особых материалов, одним из таковых является флюс

Технология пайки медного трубопровода

Медные трубы используются для монтажа разных коммуникаций: водопроводов, отопительных систем и газовых труб. Они отличаются рядом преимуществ, таких как:

• обладают устойчивостью к губительному воздействию коррозии;
• поверхность медных труб довольно гладкая;
• устойчивы к ультрафиолетовому излучению;
• имеют высокий коэффициент теплопроводности;
• способны выдерживать высокую температуру;
• обладают хорошей прочностью;
• эксплуатационный срок медного трубопровода доходит до 50 лет.

Обратите внимание! Основной недостаток такого трубопровода — относительно высокая стоимость, однако, медный материал остаётся популярным, так как является очень надёжным и долговечным.

Для соединения отдельных элементов медной конструкции используют пайку. Разновидности ее таковы:

• пайка при высокой температуре;
• пайка при низкой температуре.

Высокотемпературный вариант пайки используют, чтобы получить стык с повышенной прочностью. Низкотемпературную пайку применяют во всех остальных случаях.

Особенности пайки с флюсом

Если сравнивать пайку с использованием флюса и дуговую, в первом случае результативность будет более высокой. Использование флюса при пайке медных труб позволяет применять ток с повышенной плотностью. Использование высоких токов, в свою очередь, влияет на глубину плавления трубы. При этом не стоит переживать, что электрод лишится обмазочного материала из-за высоких температур.

Применение флюса позволяет получить более плотный и однородный шов

Использование флюса позволяет избежать большого количества инородных включений, так как при пайке в шве не образуются поры. Перед тем, как приобрести флюс для пайки медного трубопровода, желательно обратить внимание на его отличительные признаки. Например, чтобы исключить возможность появления оксидной плёнки, необходимо выполнить следующие мероприятия:

1. Держать под контролем температуру пайки мягкого припоя для пайки медных труб и соединения до обеспечения одинаковых показателей. При выборе флюса стоит обращать внимание на его производность. Этот показатель зависит от вида припоя.
2. Если удалось достичь однородности температур между мягким соединением и припоем, можно использовать его как прибор, измеряющий изменение температурных показателей, что исключает возможность перегрева во время пайки.

При покупке подходящего раствора для конкретного случая, стоит обращать внимание на его качество.

Какими характеристиками должен обладать флюс для пайки медных труб?

Качественный флюс, который используется для пайки медных трубопроводов, должен отвечать некоторым требованиям. Рассмотрим их:

• независимо от вида, состав должен равномерно распределяться по рабочей поверхности;
• показатели вязкости и плотности этого вещества должны быть меньше, чем у припоя. Это нужно для того, чтобы происходило замещение;
• флюс должен растворять оксидную плёнку и предотвращать повторное окисление медной детали;
• кроме этого, такое вещество должно обеспечивать аккуратный внешний вид шва;
• состав не должен разрушаться в результате воздействия высоких температур;
• после завершения пайки должно производиться лёгкое удаление грязи и пыли;
• флюс должен позволять проводить пайку как на вертикальных, так и на горизонтальных участках.

Качественный флюс в виде пасты должен быть вязким и плотным, тогда он будет равномерно распределяться по поверхности трубы

Качественный флюс должен обладать всеми вышеперечисленными характеристиками. После окончания пайки это вещество удаляется с помощью специальных растворителей.

Разновидности флюсов

Все флюсы отличаются друг от друга по разным показателям, но чаще всего по элементам, входящим в их состав. Для того, чтобы очистить металл, который предстоит паять, от загрязнений, используются следующие виды флюсов:

• борная кислота;
• хлорид цинка;
• соляная кислота.

А для создания плёнки, которая будет выполнять защитные функции можно применить:

При пайке медных труб можно применять различные типы флюсов:

Жидкие составы хранят, как правило, в закрытых тубах и применяют их вместе с припоями, обладающими мягкой консистенцией. Порошковые флюсы являются менее популярными из-за неудобств, связанных с их использованием во время пайки. Пасты для пайки медных труб более дорогостоящие, однако, продаются в готовом виде и их применение возможно сразу. Паста для пайки позволяет упростить процесс и получить невероятно прочное и надёжное сцепление труб.

Готовые пасты удобны в применении, но отличаются более высокой ценой, чем прочие средства

На сегодняшний день существует огромное количество разновидностей этого вещества. Однако выделяют три наиболее популярных вида, которые используются для пайки в том числе и медных труб:

Антикоррозийные составы. Такие вещества не только выполняют функцию очистки поверхности от окисления, но и удаляют воду из места пайки, вытесняя её. Использование такого состава позволяет не удалять остатки после пайки. Изготовить такой раствор в домашних условиях довольно трудно.

Составы на основе салициловой кислоты. В таких флюсах основное активное вещество растворяется в составе, который состоит из различных химических веществ: спирт, вазелин (технический), золотосодержащие вещества. Такие флюсы выпускаются только в промышленных условиях и являются довольно популярными, так как влияют на качество шва. Шов после пайки трубы с использованием такого флюса получается очень ровным.

Полезная информация! Такой состав можно изготовить собственноручно в домашних условиях. За основу можно взять таблетки ацетилсалициловой кислоты (аспирина) и смешать с техническим вазелином и спиртом. Однако такой флюс будет обладать очень маленькой термостойкостью и скорее подойдёт для пайки различного электрического оборудования.

Классическая канифоль. При сборке трубопроводной коммуникации канифоль не используют в чистом виде. Чаще всего к ней подмешивают натриевую соль, и в результате получается вещество, которое обладает отличными защитными и антикоррозийными характеристиками для работ с трубопроводами. Канифоль обволакивает шов защитной плёнкой, а соли натрия препятствуют окислительным процессам. Такой состав отличается дешевизной и является наиболее популярными на сегодняшний день. Однако у такого флюса есть и недостаток — при перегреве он может обуглиться. Кроме этого, шов при пайке с канифолью получается не настолько эстетичный, как в случае с флюсом на основе салициловой кислоты, но прочный и надёжный.

Канифоль — наиболее доступный и популярный материал для пайки

Каким припоем паять медные трубы?

Существует огромное множество припоев для соединения отдельных элементов медного трубопровода с помощью пайки. Все они подразделяются на два вида по консистенции:

• твёрдый (тугоплавкий);
• мягкий (легкоплавкий).

Наиболее популярными для этих целей являются низкотемпературные припои. Они позволяют стыковать медные трубы при низких показателях температур, в результате чего исключается возможность их деформации. Но стоит отметить, что швы после такого припоя обладают довольно низкими механическими качествами.

Высокотемпературные припои, в отличие от низкотемпературных, позволяют выполнять максимально прочные соединения труб.

Важно! Использовать высокотемпературные припои рекомендуется только опытным специалистам, которые знают все тонкости пайки медных изделий. Неопытный человек может попросту прожечь медную трубу.

При низкотемпературной пайке, которая является очень популярной при монтаже медных трубопроводов в бытовых условиях, чаще всего используют припои, не содержащие в своём составе свинца. Бессвинцовые припои позволяют получить устойчивое к механическим воздействиям сцепление. К бессвинцовым припоям относят: сплавы олова с висмутом, сурьмой, серебром и т. д. Олова в таких припоях содержится порядка 95%, остальные 5% приходятся на дополнительные элементы.

В бытовых условиях чаще всего используется мягкий припой, в котором содержится большое количество олова

Для пайки при низких температурах может применяться припой, который является сплавом олова и свинца, однако, такой материал не рекомендуется использовать для монтажа водопроводной конструкции. Это связано с тем, что свинец является токсичным материалом и может нанести вред здоровью жильцов.

Для пайки медных труб используют специальную газовую горелку, которая позволяет добиться максимальных показателей прочности и надёжности соединения.

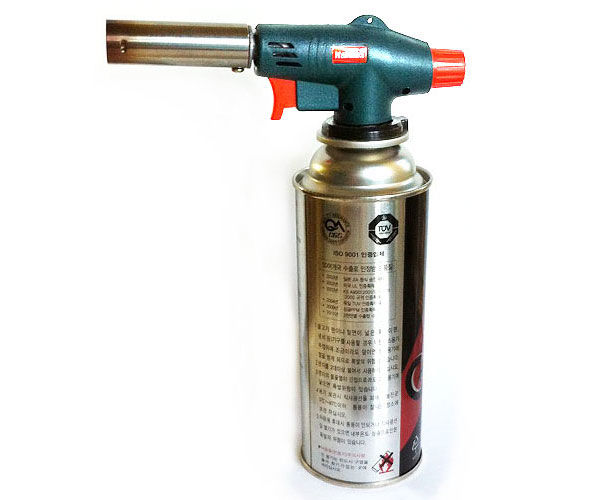

Газовая горелка для соединения медных труб

Пропановая горелка используется для соединения отдельных составляющих медной коммуникации и позволяет работать с деталями под температурой от 550 до 2000˚С. Кроме этого, конструкция горелки позволяет регулировать пламя, в зависимости от вида припоя (высоко- или низкотемпературного).

Нагрев этого аппарата происходит довольно быстро — за 10–30 секунд. Огромным плюсом такой горелки считается её портативность. Она функционирует без подключения к электросети, что существенно расширяет её возможности.

Этот аппарат классифицируется в зависимости от смеси, на которой он работает на:

• смеси газа с воздухом;
• смеси газа с кислородом.

Смесь газа с воздухом используют для того, чтобы запустить бытовые горелки. К их характеристикам можно отнести небольшой вес и такие же размеры. Они используются для пайки небольших отрезков труб. А комбинация газа и кислорода позволяет работать с трубами любого диаметра.

Медные трубы паяют при помощи газовой горелки, которая отличается компактными размерами

Правила безопасности при пайке медных труб

Пайка медных труб подразумевает использование паяльного оборудования, которое требует необходимых умений. При работе с паяльным оборудованием стоит обращать внимание на следующие правила безопасности:

• при запаивании трубы категорически возбраняется держать под струёй пламени в руках сегмент, который короче 30 см. Это связано с тем, что медь очень хороший теплопроводник и можно получить ожог;
• при попадании на кожу флюса необходимо сразу же его смыть с помощью воды. В противном случае можно получить химический ожог;
• осуществляя процесс пайки горелкой, необходимо позаботиться о своей одежде — она должна быть только из натуральных тканей;
• перед пайкой медного трубопровода необходимо позаботиться о вентиляции, чтобы помещение проветривалось должным образом. Это необходимо, так как припой для пайки медных труб выделяет вредные вещества.

Пайка медных труб

Для пайки элементов медного трубопровода потребуется следующее оборудование:

• паяльник;
• приспособление для резки труб;
• фаскосниматель;
• специальный расширитель для труб;
• обычный молоток;
• измерительная рулетка.

Перед нанесением припоя место соединения нагревают газовой горелкой

Если все необходимые инструменты присутствуют, можно приступать к процессу пайки медного трубопровода. Работа включает в себя следующие этапы:

1. При помощи специального трубореза проводится разделение труб на необходимые отрезки.
2. Далее, с помощью металлической щётки или любого другого подручного приспособления, проводится зачистка зоны, которая будет подлежать пайке.
3. Затем необходимо произвести расширение концов труб. Это выполняется с помощью расширителя. Впоследствии эти расширенные концы будут надвигаться на другие трубы.
4. На края труб, которые будут стыковаться, необходимо нанести флюс.
5. Конец одной трубы нужно вставить в расширенное окончание другой.
6. Тряпкой или губкой устраняются излишки флюса.
7. На этом этапе необходимо произвести подогрев соединения.

Полезная информация! Индикатором для прекращения нагрева соединения газовой горелкой является всё тот же флюс — как только он изменит первоначальный оттенок на серебристый, можно завершать прогрев.

1. К будущему соединению необходимо поднести припой. Припой, как правило, растекается без подогрева с помощью горелки, так как температуры ранее прогретой меди вполне достаточно. Заканчивают работу после того, как припой заполнит все пустоты в области шва.
2. В конце необходимо протереть стык влажной тряпкой, чтобы удалить остатки припоя и флюса.

Пайка медных труб — достаточно простой процесс, но он требует соблюдения определенных правил. Важным моментов является выбор флюса и припоя, от качества этих материалов зависит надежность соединения.

Флюс для пайки медных труб

Мало кто знает, что означает флюс для пайки. Под флюсом понимается вещество, состоящее из химических элементов, которое помогает припою лучше заполнить соединительное пространство. Кроме того, одной из функций флюса является отчистка металлического изделия от грязи и продуктов процесса окисления, таких как кислота борная и соляная. Помимо всего, он образует слой защитной пленки от воздушного кислорода. Именно учитывая эти особенности, необходимо правильно выбирать виды металлических изделий, которые нужно соединить и веществ, которое будет заполнять соединительную щель, а также держать под контролем показатели температурного нагревателя.

Виды флюса

1. К первому виду химического помощника можно отнести вещества, которые прекрасно справляются с предотвращением коррозийных образований. Это соединительное вещество состоит в основном из веществ, которые растворяют жидкость и такого элемента, как фосфор. В результате их взаимной работы образуется целостное соединительное вещество. При использовании такого вида, необходимость применять вещества, которые призваны произвести отчистку после процесса пайки, отпадает. Это очень выгодно и совсем не хлопотно.
2. Ко второму виду флюсов можно причислить вещество, состоящее из кислоты салициловой, которая прекрасно растворима в органических растворителях. Кроме данной составляющей соединительного вещества, основой также могут служить вазелин, спирт и производные золота. Если применять в использовании такой вид флюса можно добиться прекрасного результата в отношении швов, помимо чистоты, они приобретут аккуратный внешний вид.
3. К третьему виду мягкого соединителя относится канифоль и натриевая соль борной кислоты. Натриевая соль начинает подвергаться плавлению при температурных показателях от 70 градусов по Цельсию. Нужно обратить особое внимание на то, что это вещество и продукты его плавления абсолютно не вредны для жизни и здоровья человека.
   Можно самостоятельно создать соединительные вещества, смешав все компоненты в одно целое.

Пайка меди под флюсом

В чем же разница пайки с флюсом?

Для начала нужно разобраться в его отличиях от обычной дуговой пайки. Итак, сравнительно со сваркой с помощью рук, процесс пайки с помощью флюса становится более результативным. Уровень отдачи увеличивается примерно в 4–5 раз. И это объяснимо, так как электрический ток проходит по электродной проволоке только в ее вылете. Поэтому применение флюса в сварочном процессе меди, дает возможность применять ток с повышенной плотностью. Можно даже не переживать по поводу того, что электрод будет подвергаться длительному воздействию высокой температуры, что приведет к отслойке обмазочного материала.

Материалы для пайки медных труб

Кроме всего, в процессе применения высоких токов, глубина плавления металлического изделия повышается до достаточно высоких. Даже из-за этого, процесс пайки можно проводить без разделочных работ утолщенной кромки.
Нужно отдать должное за то, что обеспечивая высокую защиту металла в расплавленном состоянии от контакта с воздушными потоками, металлические швы и соединения обладают высоким качеством.

Пайка медных труб своими руками

Минимальное количество инородных включений достигается отсутствием пор в металлических швах. Объяснение тому есть, скорость образования кристаллов металла возрастает, так как на покрытии соединительных швов присутствуют шлаковые образования.

Недостатком использования мягких соединителей является то, что металл в расплавленном состоянии становиться максимально жидок и текуч.

Перед покупкой флюса для медных изделий, обратите внимание на его особые признаки.
В первую очередь, во избежание образования пленки из оксидов, необходимо провести некоторые мероприятия:

• Постоянно держать под контролем пределы температурных показателей мягкого соединителя и припоя, нужно обеспечить их одинаковость. При выборе флюса ориентироваться на его производность, в зависимости от вида припоя.
• В том случае, когда достигнуто идеальное совпадение температурных показателей, открывается возможность применения его как прибора измерения имеющихся в процессе пайки температурных изменений. Поэтому перегрев элементов при пайке невозможен.

На сегодняшний день в продаже имеются флюсы в сухом виде, пастообразные и в жидком состоянии. В большинстве случае соединители в жидком состоянии находят свое применение в процессе с использованием жидкого припоя. Флюс в сухом виде неудобен в использовании.
Пастообразный флюс для медных изделий достаточно удобен, так как он не требует отлагательства в его применении. Особое внимание нужно обратить на качество флюса, чтобы получить качественный результат проделанной работы.

Качество можно определить по следующим признакам:

• поверхность после пайки целиком им покрыта;
• имеет вязкую основу и высокую плотность, что обеспечивает доступность припою к месту назначения;
• защищает от образования пленки, качественно отчищает от нее;
• имеет однородный состав из химикатов;
• с его помощью видны все швы в процессе пайки;
• применяя его, отрывается возможность работы в вертикальном положении;
• хорошо удаляемые загрязнения.

Для достижения качественного изделия, нужно после процесса пайки избавиться от него с помощью предназначенных для этого растворителей.

Припой паста. Пайка.

Поскольку я получаю большое количество вопросов, сегодня хочу подробно рассказать об очень удобном, но пока многим незнакомом припое в виде пасты. Думаю, что эта информация будет полезна для всех, кто ещё не знаком с этим припоем.
Припой представляет собой уже готовую к работе смесь припоя, соединительной пасты и флюса. Поставляется в шприцах со специальными насадками (аппликаторами) для дозированной подачи припоя. Есть специальные составы для меди, латуни, серебра. Они отличаются процентным соотношением входящих в них компонентов, составом и, следовательно, отличаются цветом шва. Но принцип работы у всех этих припоев одинаковый.
Начало работы:
Спаиваемые поверхности должны быть очищены от окислов и как можно плотнее соприкасаться друг с другом. Лучше, чтоб щель между деталями вообще не была видна на просвет.

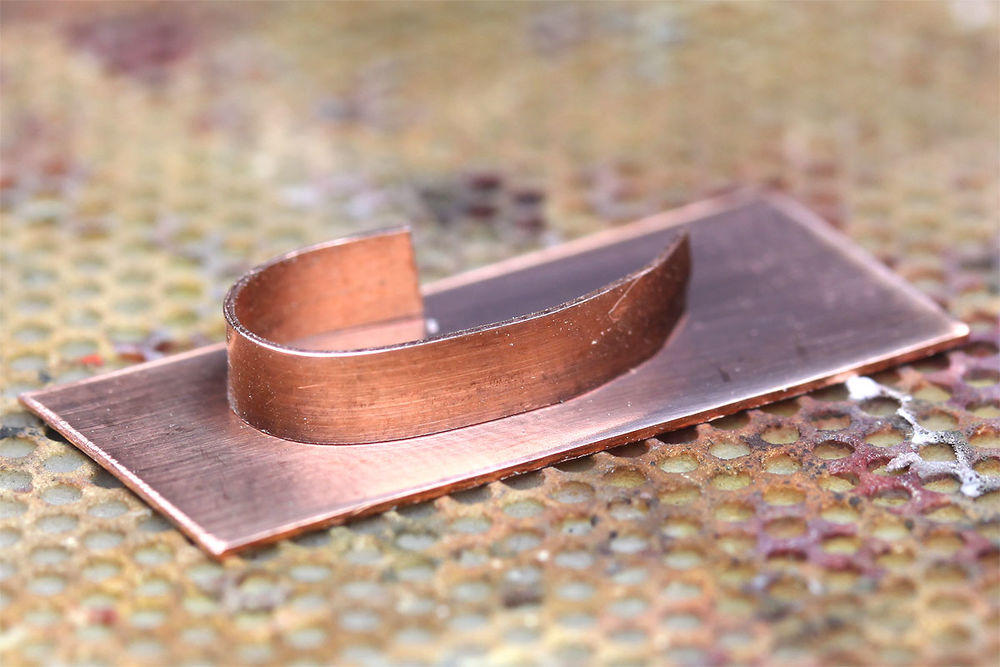

На фото пластина меди толщиной 0.4 мм, к которой мы будем припаивать каст шириной 3.18 мм и толщиной 0.3 мм.

Флюс на место пайки наносить не нужно, т.к. он уже присутствует в пасте.

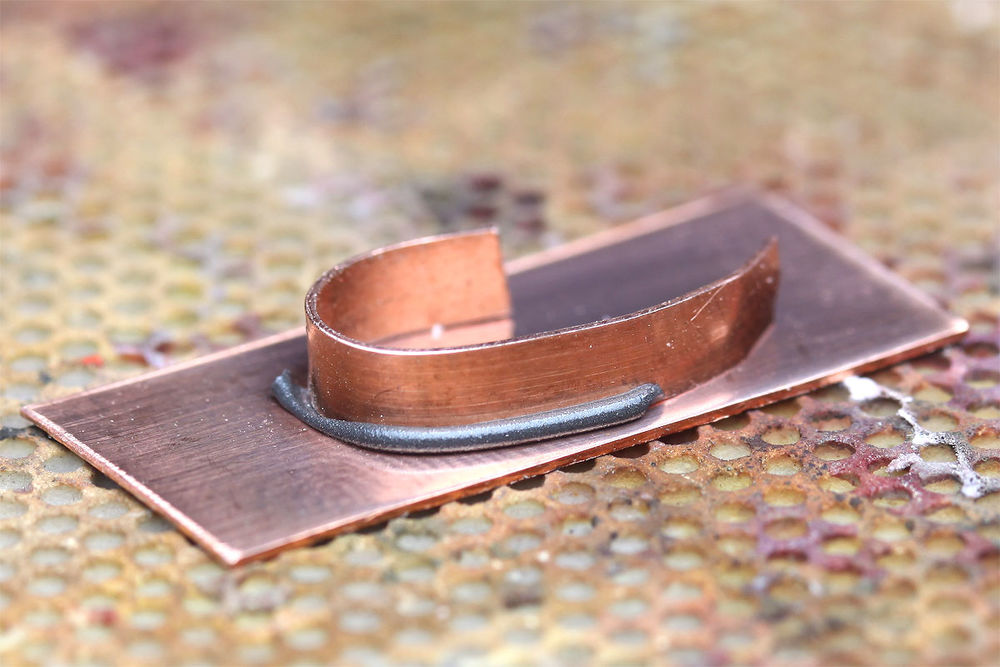

Припой наносится через аппликатор. Можно полоску-колбаску (как на фото ниже), можно змейкой. Я, к примеру, иногда просто выдавливаю немного пасты из шприца и наношу его титановой палочкой, или, если она горячая – обычной деревянной зубочисткой.

Внимание! Дотрагиваться аппликатором до разогретых деталей нельзя. Припой в аппликаторе моментально схватывается и его придётся чистить тонкой проволокой под струей горячей воды.

Затем начинаем горелкой прогревать всё изделие плавными круговыми движениями. В припое вначале дымит, горит и выгорает соединительная паста (желательно работать в проветриваемом помещении), потом начинает течь флюс (как масло — темное пятно) А затем, на разогретом докрасна металле, начинает плавиться припой (блестящий, сверкающий). Как только он начинает плыть-течь — убираем горелку.

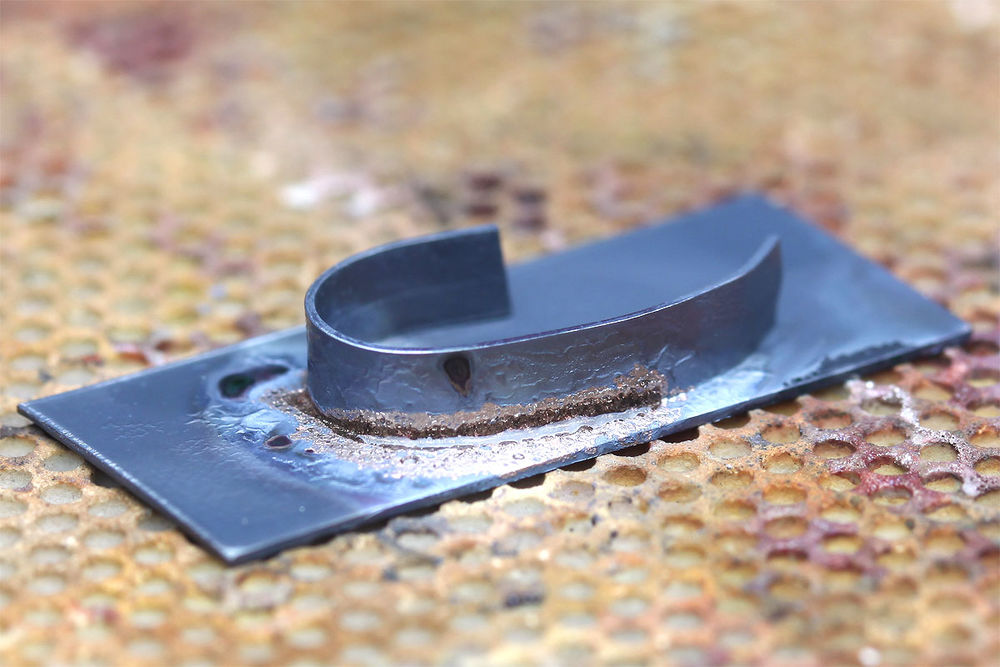

На фото — припой после пайки.

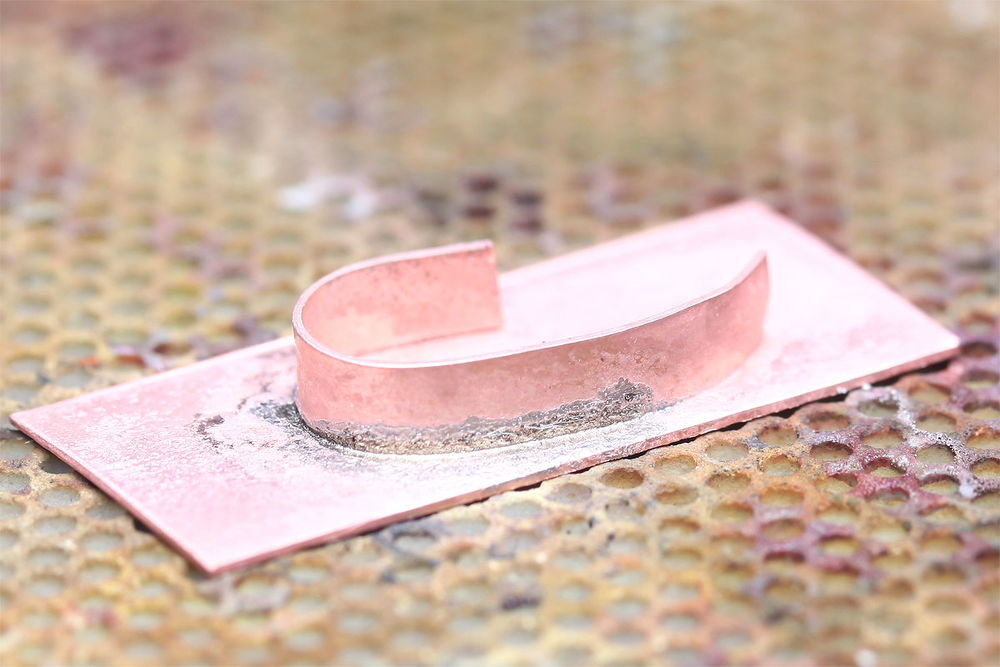

Сразу после отбела пайка выглядит так:

После отбела изделие проходит обработку, следы припоя удаляются, изделие шлифуется, полируется, патинируется.

Небольшое видео неспешного процесса пайки. На нем хорошо видны все этапы плавления припоя.

Как правильно заметили в комментариях, припоя для пайки нужно значительно меньше. В ролике его использовано избыточное количество для наглядности процесса.

Две самые распространенные проблемы при пайке:

1. Припой растекся, а детали не спаялись.
Причины: — детали были не плотно подогнаны друг к другу.
— вы перегрели одну из деталей и весь припой «ушёл» на неё.

Не забываем, что расплавленный припой растекается по поверхности не влево-вправо и не вперёд-назад, а только в сторону наибольшего разогрева металла. Поэтому, если вы, к примеру, к массивному основанию припаиваете небольшой элемент, нужно следить, чтоб обе части были разогреты одинаково. Если небольшой элемент разогреется сильнее основания, припой может весь стечь на него, не заполнив шов.

2. Припой не растёкся, а подымил, высох и стал рассыпчатым и похожим на глину. Шва нет.
Причина: — недостаточная температура разогрева металла. Необходимо увеличить либо мощность горелки, либо время нагрева.

Пожалуйста, обратите внимание!

Температура плавления припоя около 700 градусов по Цельсию (не будем брать во внимание solidus и liquidus). Поэтому горелка должна иметь мощность, чтоб разогреть поверхности спаиваемых деталей как минимум до этой температуры. Любой припой должен плавиться не от пламени горелки, а от температуры разогретого горелкой спаиваемого металла.
Небольшими горелками с пьезоподжигом типа горелка- карандаш, Dremel и т.п. можно спаять лишь небольшие детали! Поэтому, лучше их купить потом, если в этом будет необходимость.
Среднее колечко или кулон проще и удобнее будет паять горелками класса Proxxon, Blazer и т.д. В продаже много и китайских качественных горелок. Желательно начинать работу примерно с таких горелок.

Можно «увеличить» мощность горелки, положив изделие на поверхность с хорошей теплоотдачей (угольный, пористый или сотовый блок для пайки). Либо сделать своего рода «пещерку», закрыв место пайки с трёх сторон негорючим материалом (кусками тех-же блоков для пайки)
Для того, чтобы паять вещи покрупнее, например, браслет, потребуются горелки помощнее: из бюджетных хорошо подойдет насадка с пъезоподжигом и регулировкой газа. Такие сейчас в большом количестве продаются в магазинах.

Либо это могут быть бензиновые, инжекционные пропановые (как к примеру ORCA) или кислородные (пропан/кислород).
Но, это уже совсем друга тема.
Если у вас остались ещё какие-либо вопросы, пишите — обсудим.
