Насос для перекачки топлива своими руками

Насос для топлива 12 В: нюансы выбора, порядок изготовления

Насосы для перекачки топлива (солярки, бензина) и других нефтепродуктов условно разделяются на две группы: с питанием 220 Вольт и с питанием 12/24 Вольта. Там где нет возможности подключиться к электрической сети питания 220 В применяют вторую группу электронасосов.

Насосом для перекачки топлива на 12/24 Вольта удобно пользоваться в полевых условиях. Такие устройства нашли широкое применение в хозяйственном использовании при заправке строительной и сельхозтехники, моторных лодок, катеров и т.д. С применением таких устройств изготовляются мобильные мини заправочные станции, для удовлетворения потребностей небольших предприятий.

Разновидности насосов для топлива

Устройства для перекачки топлива и нефтепродуктов с мощностью 12, 24 и 220 Вольт можно разделить на два вида:

Объемные топливные устройства широко применяют в различных сферах хозяйственной деятельности. Такое оборудование высокого, низкого давления и впрыска часто оснащается счетчиком и востребовано из-за использования функции всасывания. Практика показала, что эти аппараты работают благодаря своей герметичности и разнице давления во всасывающем и напорном шлангах.

Переносной насос KIT BATTERIA

Рассмотрим основные группы объемных устройств, работающих от электропитания 12, 24, 220 В:

Поршневые насосы перекачивают топливо посредством возвратно-поступательных движений поршня. При включении устройства, поршень начинает движение, происходит открывание нижнего клапана и в устройство проникает бензин или дизтопливо. Когда поршень возвращается, срабатывает верхний клапан.
Плунжерные устройства для скважин низкого и высокого давления визуально схожи с поршневыми устройствами. Отличие состоит в том, что поршень размещен внутри аппарата и не соприкасается с его стенками. Принцип работы плунжера, также возвратно-поступательный. Практика показала , что плунжерные агрегаты обладают большей надежностью, чем поршневые устройства.
Диафрагменные штанговые устройства выполняют свои функции за счет пластины, которая под действием привода выгибается. Такие помпы отличаются надежностью, простотой конструкции, малогабаритностью, небольшим весом и безопасностью.
Пластинчатые насосы для дизельного топлива оснащены ротором с пластинами. При работе устройства ротор вращается и создает давление, а его пластины прижимаются к внутренней части корпуса. Эти агрегаты, как ручные, так и с мощностью 12, 24 Вольта, имеют хороший показатель КПД, реверсивный впрыск и весьма компактны.
Шестеренчатые штанговые устройства предназначены для перекачивания топлива из емкостей и скважин через шланг. Агрегаты оснащены шестеренчатым ротором, который функционирует, непрерывно перемещая зубчатые детали конструкции. Когда топливо через шланг подается из резервуара посредство впрыска насоса, оно заполняет объем между зубьями и перемещается внутри корпуса. Такие конструкции мобильны и долговечны.
Винтовые агрегаты впрыска конструктивно схожи с шестеренчатыми помпами. Рабочим механизмом здесь служит винтовой ротор, и корпус выполнен в форме винта. Устройство обладает функцией самовсасывания и низким показателем шума.

Ручные динамические агрегаты впрыска 12 и 24 Вольт со счетчиками или без них разделяются на следующие основные группы:

Насос БелАК перекачки топлива погружной 12В

Лопастные помпы. Это самые распространенные динамические устройства, функционирующие по центробежному или осевому принципу. Центробежные агрегаты впрыска работают за счет вращающихся колес. Осевые агрегаты работают по типу вентилятора, большой напор они обеспечить не могут.
Помпы трения выполняют впрыск топлива под действием сил трения. Такие устройства нашли применение в химической отрасли.
Вихревые агрегаты сначала всасывают жидкость, затем перемещают и выбрасывают ее из конструкции. Преимущество этих аппаратов в способности обеспечить высокое давление, в простом и недорогом обслуживании.

Топливные насосы в автомобиле

В автомобилях с дизельными и бензиновыми двигателями используют ТНВД (топливный насос высокого давления) для подачи топлива с питанием 12 В и 24 В. В системах непосредственного впрыска бензиновых двигателей показатели рабочего давления значительно ниже, чем в дизельных агрегатах.

В основе ТНВД лежат плунжерная пара и цилиндр (втулка) малых размеров. Плунжер изготовляется с высокой точностью из качественной стали, для обеспечения между цилиндром и плунжером минимального зазора – прецизионного сопряжения. По конструкции различают несколько видов ТНВД 12, 24 В:

В рядных устройствах подача топлива в цилиндр осуществляется отдельным плунжером. Распределительная помпа может иметь несколько плунжерных пар, обеспечивающих подачу и распределение топлива по всем цилиндрам. Магистральные агрегаты производят нагнетание топлива в аккумулятор.

Насос для дизтоплива ECOKIT 12 24Вольт

Конструкция распределительных ТНВД различается приводом плунжера:

привод торцевой кулачковый, помпы Bosch VE;
привод внутренний кулачковый, роторные помпы Bosch VR, Lucas DPK, Lucas DPS;
привод внешний кулачковый, отечественные помпы НД 21, НД 22.

Лидерами по производству ТНВД для автомобилей являются зарубежные компании: Lucas, Bosch, Denzo, Delphi, Zexel.

Для обогрева салонов автобусов, отдельных моделей грузовых автомобилей и спецтехники используют автономные воздушные отопители, например Планар 4ДМ2-24В и 44Д-24В. В этих отопительных устройствах применяют топливные насосы ТН-7-6,8мл-24В и ТН-8-6,8мл-24В.

12-Вольтовый насос для перекачки дизельного топлива (видео)

Насос для перекачки топлива 12 В, 220 В своими руками

Для использования в бытовых условиях, с целью перекачивания топлива из одной емкости в другую можно применить помпу, изготовленную самостоятельно. Такой аппарат облегчит работу по переливанию топлива и не даст вам испачкаться при выполнении этой операции. Потребуется для этого несколько основных элементов, которые часто лежат без дела в гараже или в сарае.

Для сборки агрегата понадобятся следующие компоненты:

Привод. Подойдет любой двигатель: из-под старого пылесоса, стиральной машины, дворников любого транспортного средства и т.д.
Насос. Используем любой аппарат, применяющийся в гидравлической системе кранов, тракторов, других механизмов. Можно применить очень распространенный аппарат НШ 32У или из под тракторного двигателя Д 65, то что находится под рукой.
Основание, на котором закрепляются подобранные Вами привод с насосом. Можно использовать подходящий по размеру кусок доски, фанеры, ДСП или OSB.
Соединительные элементы. Агрегатировать насос с двигателем можно с помощью соединительной муфты, посредством двух подобранных шестерней или применив два шкива с ремнем передачи.
Выключатель и возможно конденсатор.
Шланги с соединительными штуцерами.

Самодельный 12-вольтовый насос для перекачки топлива

Собранный индивидуально топливный насос будет обладать производительностью достаточной для применения в бытовых условиях, это порядка 6-8 л в минуту и больше. Производительность, изготовленного своими руками топливного насоса, зависит напрямую от производительности использованных компонентов (привод и помпа).

В настоящее время, для перекачки топлива из бочки или канистры в бак автомобиля можно приобрести недорогие топливные помпы-насадки. Они устанавливаются на обычную электрическую дрель, в том числе работающую и от аккумуляторов 12 В. Предлагаются в розничной сети и удобные варианты насосов для перекачки топлива 12 – 24 В, работающие от сети автомобиля, которые подключаются к клеммам аккумуляторной батареи, либо к прикуривателю.

Communities › Кулибин Club › Blog › Насос для перекачки топлива, масла, итд.

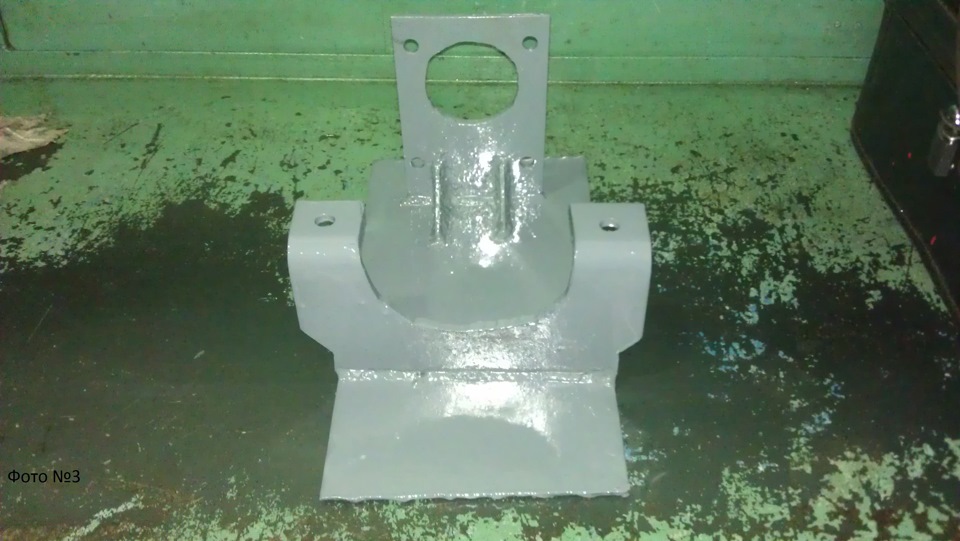

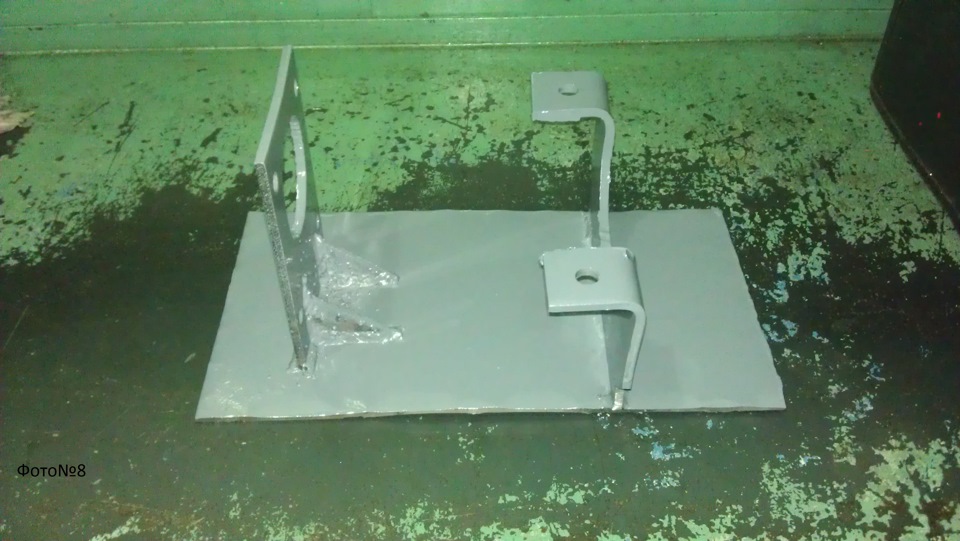

Всем привет, на работе постоянно заправляем машины для испытаний с бочки, также и сливаем при приёмке на ремонт, вот решил немного автоматизировать процесс, благо на предприятии есть где взять 24V, ну вообщем судите сами. Это первая версия
с НШ-10(производительность —
20 литров/мин), есть еще с аксиально поршневым насосом (производительность — 100 литров/мин)

Recommendations

FakeHeader

Comments 59

Скажи от чего электромотор?

Новый насос, адаптирован под 220в и производительностью где то 2минуты — бочка.

Данные насосы используются в гидравлических системах прессов, и цена начинается от 20к, не жалко его?У него есть отверстие перелива которое у вас заглушено, срок работы в моточасах сократится в десятки раз.

Ну для начала поясню- насос аксиально плунжерный взят очень сильно б.у. у которого объемные потери (то самое отверстие перелива) очень большое и соответственно при перекачке масла производительность очень низкая, но если заглушить объёмную потерю и перекачивать исключительно топливо его ресурс будет очень и очень большой, он уже 4 года работает и ни каких проблем, а на счет цены то это да, новый он очень дорогой особенно импортный.

Для перекачки бензина годиться?

Да в полне пойдет.

двигатель от чего

у нас на работе был предпускавой насос с кировца ка 700 скоторый нагнетает давление в двигатель перед пуском такого плана mielap.ru/mzn/ двигатель 24 вольта а потом преобрел тоже на 24 вольтcomandor-autoparts.ru/catalog/item14541/ производительность 50 литров в минуту взависимости от вязкости продукта брал за 1000

Я делал в 90х камазистам помпы для перекачки соляры.
Брали эл.мотор от котла подогрева К-700, через переходную плиту присоединял помпу НШ.
Мужики усовершенствовали дальше, установили на входном шланге обратный клапан и приспособились тырить соляру на заправках.
Опускали через отверстие в люке подземного танка шланг и качали по тихому :))

привет брат гомер)))

Отличная вещь. Мы на работе сделали из масляного насоса судового дизеля 3Д-6. Он представляет из себя уже срощенные между собой насос и электродвигатель на 24 вольта. Оставалось только соорудить станинку, выточить штуцера, присоединить шланги и провода. Бочку солярки перекачивает минут за 5-7! Не нарадуемся, с гардой не сравнить)

Идея хорошая, жалко только масло можно перекачивать, работа с другими жидкостями чревато быстрым износом.

Тоже вот собираюсь сделать на работу, для перекачки трансформаторного масла, да все лень-матушка…))

у меня на работе мелассу такими насосами качают

Я когда водилой работал, делал насос из доп насоса отопления Газели, год живёт, потом саляра его сжирает.Стоил 6-7 лет назад 300 рублей где то.www.avito.ru/sankt-peterb…_mm._gazel_s._o_246109826

Для себя нормально, я делал для предприятия там объемы большие, этот насос уже года три работает и вроде ничего.

Вещь классная .Сейчас многие им пользуются . Для малого бизнеса самое то .Ну вы понимаете.

Сам себе бензоколонка: как правильно перекачивать бензин

Если вы рассчитывали, что в этой статье мы дадим вам заклинания, позволяющие получить рукотворное топливо из бытового газа или картофельной ботвы – вы ошиблись, уж извините… Сейчас мы поговорим о перекачке бензина или солярки в гаражных условиях, но речь пойдет исключительно о предварительно приобретенном на автозаправке горючем! Ведь случаются ситуации, когда топливо нужно хранить, заливать в разные емкости или перекачивать из них в бак автомобиля или иной техники. Как и чем это можно и удобно проделать?

Перекачка топлива – не самая насущная задача для среднестатистического автовладельца, но порой таки с этим столкнуться приходится… Особо замороченные владельцы дизельных машин не заправляют их непосредственно на автозаправке, а возят топливо в канистрах в гараж, где перекачивают в 200-литровые бочки для отстаивания от воды и грязи и многократного фильтрования (да-да, это не шутка, есть энтузиасты!) Кто-то целенаправленно покупает «левый» бензин с рук и складирует его для хранения. Кто-то держит топливо в «мини-танках» (обычно в виде тех же 200-литровых бочек) действительно вынужденно — например, на охотничьей заимке или базе. Так или иначе, вопрос перекачки топлива вполне может быть актуальным, и не всегда для этого достаточно воронки. Давайте изучим наиболее популярные приспособления для этого увлекательного занятия.

Для личного гаража такое оборудование явно избыточно и дороговато, но если нужно организовать топливный пункт на водоеме для катеров и лодок или «микрозаправку» на лесной турбазе, то такой вариант будет лучшим. Полупрофессиональный топливораздаточный насос рассчитан на типовую 200-литровую бочку и имеет производительность, как у обычной бензоколонки, которой мы пользуемся ежедневно — десятки литров в минуту. Что и неудивительно с мотором мощностью 300-400 ватт.

Есть варианты, работающие от розетки переменного тока, а есть – от аккумулятора 12/24 вольта; последние можно питать непосредственно от бортсети заправляемой техники. Стоимость, правда, высока – от 4 000 рублей за китайские безымянные варианты и от 15-20 тысяч за фирменные. Впрочем, ручные шестеренчатые бочковые насосы типа «мясорубка» стоят от полутора тысяч рублей и могут оказаться находкой для того, кто ожидает апокалипсиса, сидя в схроне на нескольких припрятанных бочках с топливом!

Миниатюрные автономные насосы для бензина и солярки делают японцы и профессионалы клонирования — китайцы. Главная особенность – питание от батареек-«пальчиков»! На двух батарейках АА насос способен перекачать до тонны топлива со скоростью 10-12 литров в минуту. У некоторых моделей есть функция автоотключения, как у «взрослых» бензоколонок – то есть, можно вставить шланг насоса в емкость и не беспокоиться, что бензин перельется, как только вы на секунду отвернетесь!

Китайские клоны многие поругивают, японские вполне отвечают заявленному. Из минусов – ограниченная мощность, не позволяющая удлинить при необходимости короткий штатный шланг. Поэтому если вам нужно заправиться из большой бочки, придется подъезжать к ней вплотную или волочить её к лючку бензобака. Ну и второе – любовь насоса к дорогим и мощным алкалиновым батарейкам (хотя есть и версии с сетевым адаптером). Стоимость – от 1 800 рублей за японский оригинал и от 500 за китайский аналог.

Хотя в баке большинства машин расположен громоздкий топливный модуль с пластиковым стаканом, фильтрами и датчиком уровня бензина, внутри него обычно прячется весьма компактный «патрон» — электрический бензонасос. И его с успехом можно использовать для перекачки топлива и вне машины. Такое решение имеет смысл, если вам пришлось заменить старый насос на новый, но не по причине его полного выхода из строя, а по причине снижения давления, что, к слову, случается гораздо чаще.

Снизившаяся производительность «усталого» бензонасоса в нашем случае не помеха – при нештатном применении насоса в режиме перекачки бензина из емкости в емкость без необходимости создавать номинальное давление в топливной рампе даже изношенный насос будет выдавать вполне достаточную производительность. Чтобы сделать из насоса «качалку», нужно надеть на его штуцер кусок бензостойкого шланга (предпочтительно прозрачного, из ПВХ) и удлинить провода колодки, подключив их затем либо к АКБ автомобиля, либо к зарядному устройству.

Касательно долгожительства насоса: штатная производительность большинства электрических насосов колеблется от 70-80 до 150-200 литров в час, и работают они годами. При использовании пожилого насоса для перекачки топлива от случая к случаю его срок жизни удлиняется практически до бесконечности, причём даже при кратковременной работе «на сухую», когда емкость опустеет, и с лоскутом тряпки в качестве фильтра грубой очистки на входе.

Касательно производительности: насос инжекторной полуторалитровой машины качает примерно 70-80 литров в час, мотора объемом два литра и выше — 130-150 литров в час. Получается, 20-литровую канистру он перекачает в бак за четверть часа? Но 15 минут для канистры – это очень долго… На самом деле всё не так! Паспортная производительность у насоса нормирована в штатном режиме, когда ему приходится нагнетать давление в топливную рампу. В случае же перекачки из емкости в емкость бензин журчит свободно и беспрепятственно. Наш простой эксперимент продемонстрировал производительность в пять литров в минуту. Стало быть, для перекачки 20 литров топлива потребуется всего четыре минуты.

Главный плюс в использовании старого, но работающего бензонасоса, который остался у вас после замены на новый в том, что система обойдется фактически бесплатно. Главный минус – диаметр «патрона» насоса. Мне встречался самый тонкий – 38 мм, и он пролезет не в каждую металлическую канистру, хотя в бочки и полиэтиленовые канистры обычно проходит без проблем. В этом случае имеет смысл поискать выносной (магистральный) бензонасос, размещаемый не в баке, а под днищем машины. Такие использовались на инжекторных УАЗах, Волгах, Газелях, многих «американцах», стареньких «европейцах» (моделях 80-90-х от Opel, Peugeot и т.п.) Этот насос имеет штуцеры под шланг и на входе, и на выходе, а шланг пролезет в любую емкость. Стоимость бэушного насоса от Волги — около 500 рублей.

В качестве суперэконом-варианта есть и ручные насосы. «Груша» — классика жанра, знакомая еще нашим прадедам-автомобилистам. Её современный вариант (на фото справа) мало чем отличается технически от традиционного. Если использовать для перелива из емкости, расположенной выше, в ёмкость, расположенную ниже, то пара «качков» заполнят магистраль, а дальше все сделает сила тяжести, и вам не придется отплевываться от бензина. Если же закачать нужно «наверх» или просто между емкостями, стоящими на одном уровне, то придется изрядно поработать рукой…

Вряд ли кто-то измерял производительность такого типа насосов, но мы всё же проверим! Удивительно, но «груша» ненамного отстала от электрического насоса: тот перекачал пять литров за 1 минуту, а ручной – за 1,5 минуты! Впрочем, дьявол кроется в объеме: после пяти литров желание жамкать грушу исчезает, а электрический жужжит и льет, как ни в чём не бывало…

Так что «грушу» не стоит списывать со счетов, она вполне пригодна для заправки мопедов, газонокосилок и прочей мелкой техники. И стоит около 100 рублей. Классический вариант «груши», кстати, автовладельцы немолодых дизельных машин ставят в разрыв топливного тракта перед насосом – для ручной прокачки системы после завоздушивания. А иногда такие насосы-груши стоят и на новых автомобилях (например, на дизельном Рено Дастер), причём ставит её производитель штатно и предлагает прокачать ей солярку в систему после замены топливного фильтра.

Сам себе бензоколонка: как правильно перекачивать бензин

П ерекачка топлива – не самая насущная задача для среднестатистического автовладельца, но порой таки с этим столкнуться приходится. Особо замороченные владельцы дизельных машин не заправляют их непосредственно на автозаправке, а возят топливо в канистрах в гараж, где перекачивают в 200-литровые бочки для отстаивания от воды и грязи и многократного фильтрования (да-да, это не шутка, есть энтузиасты!) Кто-то целенаправленно покупает «левый» бензин с рук и складирует его для хранения. Кто-то держит топливо в «мини-танках» (обычно в виде тех же 200-литровых бочек) действительно вынужденно — например, на охотничьей заимке или базе. Так или иначе, вопрос перекачки топлива вполне может быть актуальным, и не всегда для этого достаточно воронки. Давайте изучим наиболее популярные приспособления для этого увлекательного занятия.
