Мини сверлильный станок своими руками

Изготовление сверлильного станка своими руками

Каждый домашний мастер имеет в своем инструментальном арсенале множество различных приспособлений, позволяющих ему воплощать свои творческие задумки в жизнь. Здесь не только привычные всем наборы ключей, отверток, надфилей и напильников. Уважающий себя специалист обязательно обладает станочным оборудованием. Это приспособление для заточки режущего инструмента, небольшой по своим габаритам токарный станок по дереву или металлу, фрезерный станок или циркулярная пила, сварочная установка. Изготовить сверлильный станок своими руками может даже начинающий домашний мастер.

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

• станина;
• электродвигатель;
• патрон для сверла;
• передаточный механизм;
• органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина — массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Органы управления — это кнопки включения/выключения электродвигателя, а также рычаг, посредством которого вращающееся сверло заглубляют внутрь обрабатываемой детали.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

• несущая станина;
• стабилизирующее рамочное устройство;
• планка, предназначенная для перемещения рабочей головки;
• устройство амортизации;
• планка крепления электрического двигателя;
• электродвигатель;
• блок питания электродвигателя;
• переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

1. Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
2. Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
3. Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
4. Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
5. Монтаж электрического двигателя.
6. Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
7. Изготовление блока питания и подключение его к электрическому двигателю.
8. Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской.

Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

• электрическая или ручная дрель;
• лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
• деревянные бруски;
• шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

1. Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
2. Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
3. Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
4. К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
5. Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
6. К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
7. На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.

После подключения вилки электрической дрели к сети переменного тока самодельный станок готов к эксплуатации по назначению.

Вариантов множество. Можно сделать хороший станок из фотоувеличителя. В этом случае старое оборудование уже имеет готовую станину и вертикальную направляющую. Остается только закрепить каретку с электродрелью.

В основе рулевая рейка

Безусловно, оборудование для сверления отверстий на основе электрической дрели — это оригинальное, эффективное и простое решение проблемы. Однако, как поступать в ситуации, когда дрель понадобится в качестве отдельного инструмента, разбирать станок или покупать вторую дрель?

Чтобы не утруждать себя ответом на эти вопросы, можно принять следующее решение — изготовить самодельный сверлильный станок из рулевой рейки автомобиля. Для изготовления этого оборудования необходимо подготовить следующие материалы:

• рулевая рейка авто, с которой демонтированы узлы гидроусилителя (рейка может быть б/у, однако, она не должна иметь повреждений и сильного износа);
• стальные профили и уголки необходимого размера (эти размеры зависят от габаритов будущего станка);
• лист стали толщиной 2−3 мм, который будет выполнять роль станины;
• стальной прут диаметром 10 мм;
• асинхронный электродвигатель со шкивом;
• самодельный шкив из металла для шпинделя;
• ремень;
• патрон;
• подшипники.

В ходе создания станка потребуется сварочное оборудование и токарный станок.

Создавая устройство из рулевой рейки, необходимо строго придерживаться следующего порядка выполнения работ:

1. Используя сварку, нужно собрать каретку из заготовленных предварительно металлических уголков. В дальнейшем на этой каретке будет установлен шпиндель сверлильного станка и электродвигатель.
2. В ходе изготовления станины к имеющемуся стальному листу толщиной 2−3 мм необходимо приварить металлические уголки с нижней стороны.
3. К верхней стороне металлического листа следует приварить профиль в строго вертикальном положении. Профиль будет выполнять роль несущей штанги.
4. На горизонтально расположенной станине следует просверлить 6 отверстий, к которым нужно приварить гайки с обратной стороны листа. К этим отверстиям будут крепиться либо тиски, либо опорная площадка.
5. Используя мощные хомуты, к вертикально расположенному профилю необходимо надежно закрепить рулевую рейку так, чтобы в дальнейшем к ней можно было добавить штурвал с правой стороны. Все дело в том, что рулевая рейка имеет иное вращение в сравнении с привычным сверлильным станком.
6. К корпусу каретки закрепить пиноль со шпинделем, на одном конце которого находится патрон, на другом — шкив. Вал установить на подшипники.
7. Установить каретку на рулевую рейку и в ходе предварительной проверки убедиться в отсутствии отклонений от строгой вертикали при движении вверх и вниз.
8. Из прутка диаметром 10 мм нужно изготовить штурвал, который будет выполнять роль одного из органов управления.
9. К обратной стороне площадки каретки следует закрепить электродвигатель и подключить его к предварительно собранному блоку питания.
10. На шкив вала патрона и шкив электрического двигателя надеть ремень.

Устройство собственного изготовления, собранное на рулевой рейке легкового автомобиля, готово к пробному пуску.

Необходимый в условиях домашней лаборатории инструмент, каким является станок для сверления отверстий, можно и нужно делать самостоятельно. Это позволит не только сэкономить деньги, но и подтолкнет мастера к созданию оборудования, которое будет максимально полно соответствовать его требованиям к качеству выполняемых работ, а также позволит эффективно воплотить в жизнь все творческие решения.

Сверлильный станок для печатных плат своими руками: чертежи, фото, видео

Сверлильный станок для печатных плат относится к категории мини-оборудования специального назначения. При желании такой станок можно сделать своими руками, используя для этого доступные комплектующие. Любой специалист подтвердит, что без использования подобного аппарата трудно обойтись при производстве электротехнических изделий, элементы схем которых монтируются на специальных печатных платах.

Простой мини станок для печатных плат

Общая информация о сверлильных станках

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки (а это относится и к процессу сверления отверстий), из технологического процесса необходимо максимально исключить ручной труд. Подобные задачи и решает любой сверлильный станок, в том числе и самодельный. Практически не обойтись без станочного оборудования при обработке твердых материалов, для сверления отверстий в которых усилий самого оператора может не хватить.

Конструкция настольного сверлильного станка с ременной передачей (нажмите для увеличения)

Любой станок для сверления – это конструкция, собранная из множества составных частей, которые надежно и точно фиксируются друг относительно друга на несущем элементе. Часть из этих узлов закреплена на несущей конструкции жестко, а некоторые могут перемещаться и фиксироваться в одном или нескольких пространственных положениях.

Пример двигателей, используемых при изготовлении самодельного сверлильного мини-станка

Базовыми функциями любого сверлильного станка, за счет которых и обеспечивается процесс обработки, является вращение и перемещение в вертикальном направлении режущего инструмента – сверла. На многих современных моделях таких станков рабочая головка с режущим инструментом может перемещаться и в горизонтальной плоскости, что позволяет использовать это оборудование для сверления нескольких отверстий без передвижения детали. Кроме того, в современные станки для сверления активно внедряют системы автоматизации, что значительно увеличивает их производительность и повышает точность обработки.

Ниже для примера представлены несколько вариантов конструкции самодельных сверлильных станков для плат. Любая из данных схем может послужить образцом для вашего станка.

Особенности оборудования для сверления отверстий в печатных платах

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

Сверление отверстий в фольгированном гетинаксе на самодельном станке

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.

Сверлильный станок из старого микроскопа

Как устроен станок для сверления отверстий в печатных платах

От классического сверлильного оборудования станок для формирования отверстий в печатных платах отличается миниатюрными размерами и некоторыми особенностями своей конструкции. Габариты таких станков (в том числе и самодельных, если для их изготовления правильно подобраны комплектующие и их конструкция оптимизирована) редко превышают 30 см. Естественно, и вес их незначительный – до 5 кг.

Конструкция самодельного сверлильного станка

Если вы собираетесь изготовить сверлильный мини-станок своими руками, вам необходимо подобрать такие комплектующие, как:

• несущая станина;
• стабилизирующая рамка;
• планка, которая будет обеспечивать перемещение рабочей головки;
• амортизирующее устройство;
• ручка для управления перемещением рабочей головки;
• устройство для крепления электродвигателя;
• сам электрический двигатель;
• блок питания;
• цанга и переходные устройства.

Чертежи деталей станка (нажмите для увеличения)

Чертеж консоли станка

Разберемся в том, для чего предназначены все эти узлы и как из них собрать самодельный мини-станок.

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания. В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор. Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания. Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель.

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

Порядок сборки самодельного устройства

Как показывает практика, осуществлять сборку самодельного станка для сверления отверстий в печатных платах удобнее всего в определенной последовательности. Действовать надо в соответствии со следующим алгоритмом.

• Выполняется монтаж станины, и к ее нижней стороне крепятся ножки, если они предусмотрены в конструкции.
• К собранной станине крепятся планка перемещения и рамка держателя, на которой будет смонтирована сверлильная головка.
• Рамку держателя соединяют с амортизатором, также фиксируемым на станине оборудования.
• Устанавливается ручка управления перемещением сверлильной головки, соединяемая с амортизатором или рамкой держателя.
• Монтируется электродвигатель, положение которого тщательно регулируется.
• К валу приводного электродвигателя посредством переходников крепится цанга или универсальный патрон от дрели.
• Выполняется монтаж блока питания, соединяемого с электродвигателем посредством электрических проводов.
• В патрон устанавливается сверло и надежно фиксируется в нем.
• Собранный самодельный станок тестируют, пробуя просверлить с его помощью отверстие в листовом диэлектрике.

Для того чтобы ваш самодельный сверлильный мини-станок можно было всегда разобрать и доработать, для соединения его конструктивных элементов лучше всего использовать болты и гайки.

При желании изготовить своими руками мини-оборудование для получения отверстий в печатных платах всегда можно воспользоваться чертежами и советами тех, кто уже является обладателем такого станка и активно работает на нем в своей домашней мастерской.

Мини сверлильный станок своими руками: подробные фото и описание

Самодельный мини сверлильный станок изготовленный своими руками, подробный фото отчёт по изготовлению самодельного станка.

Понадобился станок для сверления мелких отверстий — 0,5-3 мм. Нашёл у себя в гараже электродвигатель на 60 Вт, и решил из него сделать небольшой станочек. За основу взял станок с сайта моделист-конструктор.

Характеристики самодельного сверлильного мини станка:

• Номинальная мощность двигателя, 60 Вт.
• Номинальное напряжение питания, 220/50 В/Гц.
• Тип двигателя — асинхронный.
• Тип передачи — клиноременная.
• Сечение ремня — 0(Z).
• Частота вращения шпинделя на холостом ходу, 1000, 1700, 2750, 3400 об/мин.
• Ход шпинделя — 44 мм.
• Максимальное расстояние от колонны до оси шпинделя — 112 мм.
• Максимальное расстояние от основания до торца патрона — 240 мм.
• Ход по вертикали (колонне) — 160 мм.
• Шаг ходового винта — 2 мм.
• Диаметр зажимаемого инструмента — 0,6-6,5 мм.
• Конус шпинделя В10.
• Размеры стола — 120 х 120 мм.
• Размеры основания — 175 х 300 мм.
• Габариты при поднятой консоли (ВхДхШ) — 525 х 400 х 175 мм.
• Масса -12 кг.

Далее, несколько фото, пошагового изготовления самодельного сверлильного станка.

Основание для станка сделал из оргстекла толщиной 30 мм, размеры 175 х 300 мм, 4 отверстия по углам для крепления к столу, выемка для установки пятки.

Пятку для установки колонны сделал из 90 круга, отверстие под колонну диаметром 32 мм. Сбоку отверстие для фиксирующего болта колонны.

Также, изготовил подпорную втулку. Центральное отверстие под колонну 32 мм, 4 отверстия М10 для установки консолей привода и шпинделя, отверстие М27 х 1,5 мм, для установки маточной гайки ходового винта, сбоку отверстие для фиксатора М10.

Колонну сделал из трубы — наружный диаметр 32 мм, внутренний 24 мм, длина 410 мм, сверху резьба М25 х 1 для установки крепления кронштейна ходового винта. Внутри крепления резьба М16, наружная резьба М25 х 1. Сверху 4 наметки для фиксации кронштейна.

Прикрутил тремя болтами М10 пятку к основанию.

Одеваем подпорную втулку на колонну.

Затем одевается шпиндельная плита, сделана она, из стали толщиной 10 мм. Прикручивается к втулке подпорной двумя болтами М10 с потайной головкой.

Затем монтируем крепление двигателя, изготовил его из стали толщиной 8 мм. Предварительно фиксируется двумя болтами М10, которые служат для натяжения приводного ремня и одновременно для крепления самой консоли к подпорной втулке.

Электродвигатель асинхронный 60 Вт, от улитки. Коробку под конденсаторы сделал из подручных материалов — винипласт, оргстекло, плита дюралевая 6 мм.

Подшипник ходового винта — 2 шт, из фторопласта.

Кронштейн ходового винта, куда вставляются подшипники.

Ходовой винт — длина 220 мм, резьба М16 х 2 мм, сверху квадрат на 12.

Крышка ходового винта с тремя отверстиями под болт М4.

Накручиваем крепление на колонну. Устанавливаем сверху кронштейн ходового винта. Вставляем ходовой винт, который вкручивается в маточную гайку на подпорной втулке. Предварительно установив подшипник.

Далее одеваем крышку с вмонтированным в нее подшипником, заворачиваем тремя болтами М4.

Шпиндельная головка. Корпус сделал из 60 круга с тремя усиками для фиксации в шпиндельной плите.

Внутри отверстие диаметром 28 мм под пиноль, сбоку паз шириной 10 мм для оси рычага пиноли, с другого боку отверстие М10 для фиксации пиноли в определенном положении.Сверху отверстие под подшипник — наружный диаметр подшипника 37 мм, внутренний 20 мм.В подшипник впрессована втулка, которая передает крутящий момент со шкива на шпиндель через шпонку.

Шпиндель. Конец — укороченный конус Морзе В10, посадки под 2 подшипника с внутренним диаметром 12 мм. С другого конца паз 5 х 70 мм, в котором ходит шпонка.

Шпиндель с подшипником одевается во втулку (пиноль) диаметром 28 мм с отверстием М10 для ввинчивания оси рычага.

Затем прессуется второй подшипник и фиксируется гайкой М12 х 1,25.

Эта конструкция будет ходить в корпусе, вверх — вниз.

Вставляем данную конструкцию в шпиндельную плиту.

Прикручиваем рычажный узел к шпиндельной плите двумя болтами М5.

Одеваем шкив на втулку.

Сверху прижимается пружинами — какими нашел, одной было мало, пришлось собирать из двух с соединителем.

Установил ремень, но потом заменил его на резиновый пасик (на фото не показан), примерно 170 мм в диаметре. В результате, шпиндель стал раскручиваться на всех скоростях свободно, в отличие от ремня.

Дополнительно сделал площадку для сверления различных деталек под нужным углом.

Автор самоделки: Сергей.

Сверлильный станок. Мини станок своими руками

Здравствуйте. Я часто изготавливаю различные радиоэлектронные устройства и иногда приходится изготавливать печатные платы своими руками. Когда доходит до сверления, появляется некоторое неудобство, просверлить пару сотен отверстий диаметром о,6мм с высокой точностью. Раньше я это делал навесу: все время рука в напряжении, сверла ломаются иногда и портил платы, если рука соскочила.

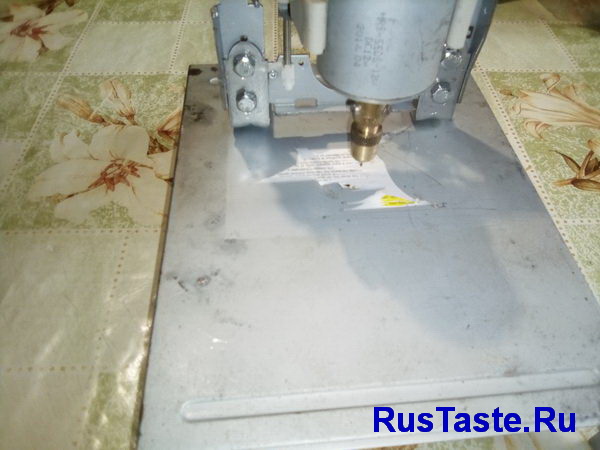

Недавно не сдержался и решил собрать мини сверлильный станок для печатных плат

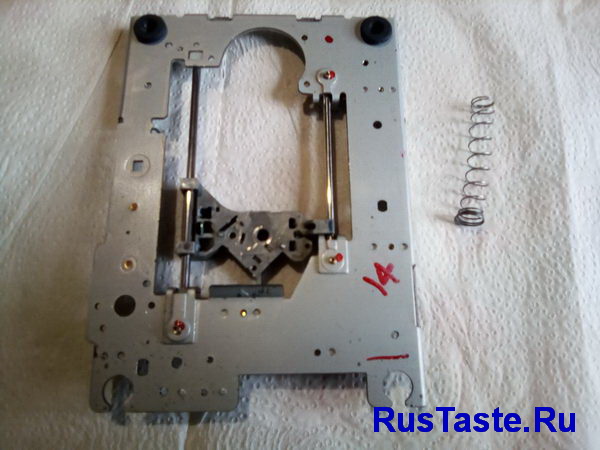

Самое сложное в сверлильном станке это механизм по которому будет двигаться моторчик. Тут я решил не изобретать велосипед, а возьму готовый вариант. За основу возьму каретку от CD привода компьютера, сниму все лишнее. Так же нужна пружинка.

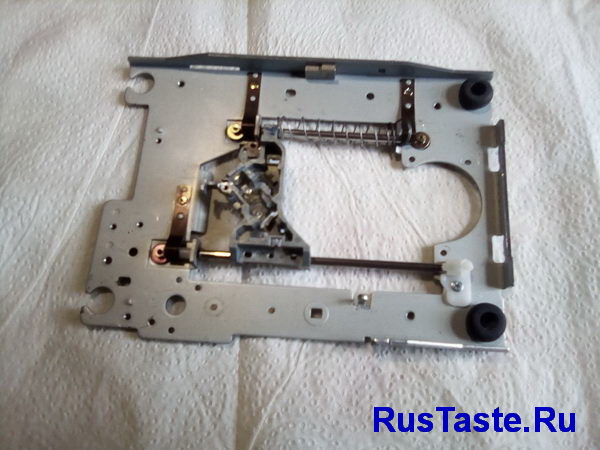

Два легких движения и у меня рабочий возвратный механизм. Вставить пружину не составило никакого труда

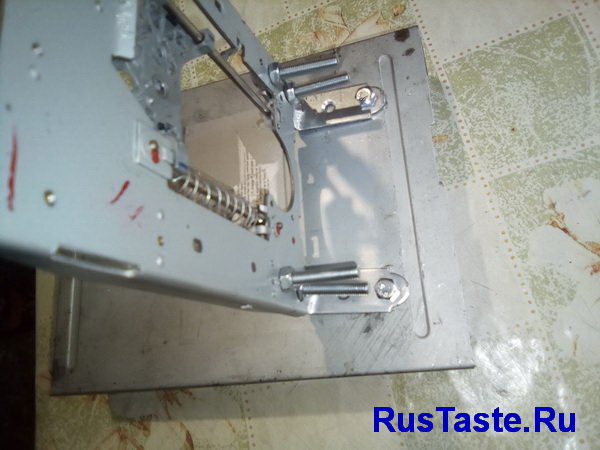

Следующим этапом сборки станет установка каретки на корпус дисковода. Для крепежа использовал болты с гайками М4, а так же два строительных уголка. Наметил, насверлил и закрепил

Теперь можно и двигатель закрепить. Движок использую от сломанного шуруповерта на 12В. Что бы его закрепить использую крепление для 32 пластиковой трубы. Крепление прикрутил на винт к каретке

Так же на вал двигателя установил цангу. Цангу купил еще в 2010 году, вот и пригодилась. Внутренний диаметр цанги был чуть меньше вала двигателя, поэтому пришлось вал немного сточить. Для этого включил его на высоких оборотах и болгаркой с отрезным кругом начал стачивать вал. Получилось все ровно и аккуратно, цанга центрировалась без проблем

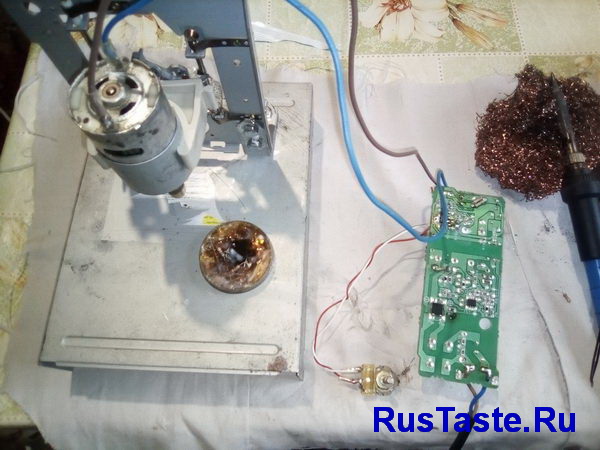

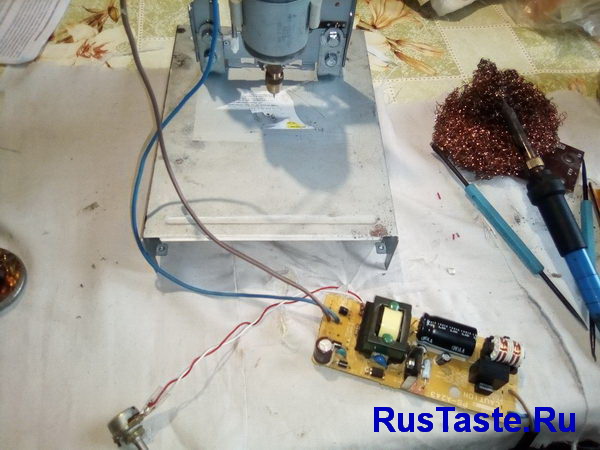

Механические дела закончились, можно о питании подумать. Питать придется импульсным блоком питания из-за малого размера корпуса. Подходящим блоком питания оказался БП от принтера CANON MP160, только пришлось его немного доработать. Блок питания в дежурном режиме выдает 5В, в режиме работы питания поднимается до 24В. Так вот, выходное напряжение задается резисторным делителем на TL431, поэтому убрал все управляющие цепи. Сделал новый делитель 3,3 кОм на минус, на плюс цепь резисторов 3,3 кОм и переменный 10 кОм. Таким способом можно менять напряжение от 5В до 12,5В.

Так же между плюсом и минусом был установлен обратный диод для защиты от самоиндукции двигателя.
Блок питания отлично справляется с задачей. Этот двигатель даже от 5В вращается с большей частотой, а на 12В вообще страшно включать. Максимальные обороты где-то 10 000 оборотов в минуту. Скажу только, что на максимальных оборотах задел винт держащий цангу и благополучно ноготь на пальце лопнул вдоль, забрызгав станок кровью

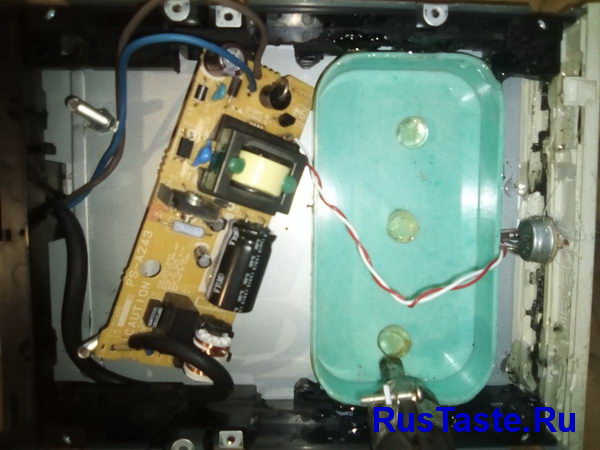

Пора убрать все в корпус и начать пользоваться. Корпус от блока питания не влезал, поэтому пришлось взять пластиковую коробку от шашек и посадить плату на термоклей.

А на лицевую панель установил регулирующий резистор.

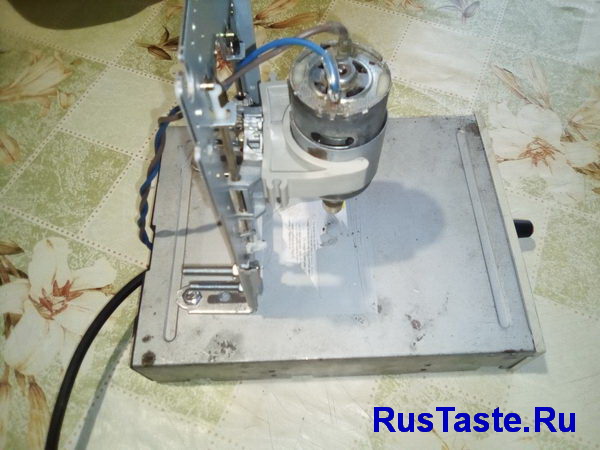

Вот что по концовке у меня получилось. Отличный сверлильный станочек, как считаете?

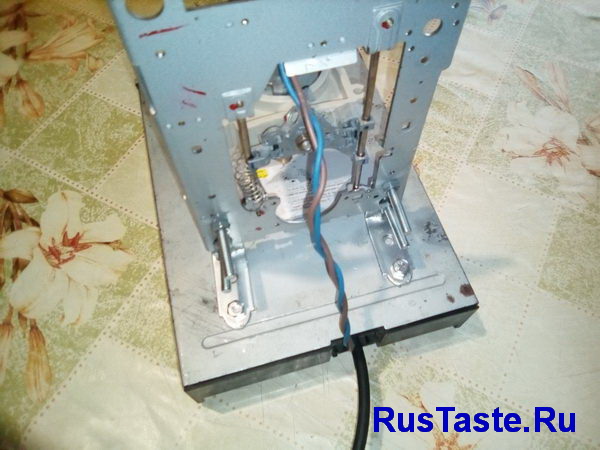

Провода вывел сзади, что бы не мешались в работе.

А провод питания сделал покороче. Вечно провода на столе путаются и мешаются

Что еще можно добавить, наверное недостатки:
Первым будет пружинка. Пружинка оказалась слабой и плохо возвращает двигатель в нормальное положение. Надо найти что то мощней
Второй это скорость вращения вала. Даже от 5В вал уже хорошо сверлит, поэтому я переделаю блок питания в 12В, а для регулировки скорости встанет регулятор ШИМ, который уже идет с Китая. Купил его за 110 рублей по этой ссылке
Третий недостаток будет отсутствие подсветки.
Не установил кнопку питания на переднюю панель
Ну и последнее надо все аккуратненько покрасить

Пожалуй позже напишу отдельную статью о доработке сверлильного станка, а пока подпишитесь в В Контакте или Одноклассниках на обновления, что бы не припустить последние доработки

P.S. В будущем для своей мастерской хочу прикупить более качественный кронштейн для выполнения средних работ. Стоит конечно кронштейн не дешево 3700 рублей вот ссылка, плюс 3000 рублей за хорошую киловаттную дрель, зато будет качественный станок. Посмотрите какой чудный кронштейн

С ув. Эдуард

Вы все купили для нового проекта? Пора закупиться, пока подешевело

Понижающий Dc-Dc преобразователь XL4016

Вх. напряжение 4-40V

Вых. напряжение 1.25-36V

Макс. мощность 200 Вт КПД: 94%

Размер: 61*41*27 мм

4 комментариев для “Сверлильный станок. Мини станок своими руками”

Зачетный станочек! У меня пока такого нет. Есть намного упрощенней, без регулировки. Вот увидел по ссылке регулятор и выпишу подобный. Кстати, на Алике есть дешевле и с лучшими характеристиками (до 5 А 90 Вт) и продавцы со 100 % рейтингом. На сайтах есть темы по изготовлению подобных сверлилок, в т.ч. и с подсветкой.

Спасибо) Я выбирал регулятор самый дешевый, если вы про регулятор который в раза два меньше и без радиатора, то сомневаюсь что он будет чувствовать себя хорошо.
Этот станок я доработаю когда придут все компоненты, а пока и так сгодится)

Рекомендую дополнить сверлильный станочек вот таким автоматическим регулятором оборотов http://radioshem.net/index.php?news >

Я собирал подобное, спасибо. Но в этом сверлильном хочу именно ручное управление!

Сверлильный станок своими руками: различные конструктивные решения

Сверление отверстий является одной из самых частых операций при изготовлении самоделок. Можно проткнуть отверстие шилом, аккуратно вырезать ножом (если материал не очень толстый), можно маленькое отверстие распилить до нужного диаметра круглым напильником. Но лучше всего отверстия сверлить на хорошем сверлильном станке. Сегодня рассмотрим разные варианты сверлильных станков и их особенности, а также можно ли их сделать своими руками.

Принцип работы и основные узлы сверлильного станка

Сверлильный станок – это хорошо структурированное изделие. Во-первых, станина. Как правило, это стальная плита (но для малых устройств может быть изготовлена из лёгкого сплава), на которой монтируется всё изделие. На дальнем от мастера краю станины вертикально установлена стойка. По ней перемещается вверх-вниз и поворачивается вправо-влево рабочая часть, состоящая из мотора, рабочей головки с патроном и, если она есть, трансмиссии. Головка на стойке фиксируется в требуемом положении стопорным механизмом. А точное позиционирование высоты шпинделя с патроном и сверлом выполняется специальной рукояткой.

ФОТО: stalex.ru Профессиональный сверлильный станок

Мотор и рабочий шпиндель могут располагаться по обе стороны стойки. В этом случае между валом двигателя и рабочим шпинделем организуется ременная передача на нескольких парах шкивов. Перекидывая ремень с одной пары на другую, устанавливают разную скорость вращения рабочего органа – сверла.

ФОТО: cheboksary-otdelka.ru Сверлильный станок со шкивами и ременной передачей

Другой вариант – монтаж патрона на вал мотора. Конструкция проще, но регулировать скорость вращения сверла приходится изменением скорости вращения двигателя, а для этого уже нужна электрическая или электронная схема.

ФОТО: stankiexpert.ru Сверлильный станок с патроном на валу мотора

Рабочим инструментом является сверло. Сверла классифицируются по размерам и по назначению. В практике самодельщиков применяются диаметры от 0,5 мм до 12 – 18 мм. Свёрла выбираются для работ по дереву, пластмассе, твёрдому и мягкому металлу, бетону. Они будут отличаться геометрией заточки рабочего конца и наличием или отсутствием твёрдой наплавки на конце.

Работает станок таким образом. Мотор крутит рабочий шпиндель, на нижнем конце которого сидит патрон. В нём зажато сверло. При быстром вращении и нажиме на поверхность сверху вниз, сверло режущими кромками врезается в материал.

Как сделать своими руками сверлильный станок из обычной дрели

Не у всех есть электродрель, а станок для аккуратных отверстий нужен. С достаточной для сверления скоростью можно вращать сверло собственными руками. Разработано много простых и изящных конструкций на основе ручной дрели.

ФОТО: mtdata.ru Сверлильный станок на основе ручной дрели

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки (2 шт.); 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.

ФОТО: mtdata.ru Сверлильный станок на основе электрической дрели

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.

Станки для домашней мастерской можно делать и металлические, и деревянные. Усилия и скорости небольшие, а с деревом работать проще.

Что нужно для работы

Для работы нужна дрель и материал для основания и стойки. Для станины можно выбрать деревянную плиту размером 600×600×30 мм или стальной лист размером 500×500×15 мм. Для стойки используется деревянный брус сечением 50×50 мм². Удобно использовать старый фотоувеличитель – стойка уже крепко и удобно установлена на основании. Полоски металла потребуются для изготовления деталей крепления дрели к стойке.

Чертежи и схемы

На рисунках 4, 5 и 6 схематически представлены общие виды станков на основе ручной дрели. Размеры каждый мастер выбирает свои, исходя из тех ресурсов, которыми он владеет.

ФОТО: mtdata.ru Схема механизма вертикального перемещения дрели

С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки (4 шт.); 5 — пластина; 6 — болт М6×16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8×20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8×20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.

Пошаговая инструкция

Сначала выпиливается станина, затем устанавливается вертикальная стойка. Для перемещения дрели по вертикали используется мебельная направляющая для выдвижных ящиков. Подвижная головка, на которой крепится дрель, имеет в поперечном сечении т-образную форму. Края перекладины входят в пазы направляющей, на утолщённую ножку буквы «Т» крепится дрель.

На основе ручной дрели станки уже никто не делает, подавляющее большинство использует электродрель.

Самостоятельное изготовление сверлильного станка с использованием асинхронного двигателя

В качестве привода в станке можно использовать трёхфазный асинхронный двигатель мощностью 150 – 250 Вт. Небольшая доработка схемы позволит включать его в бытовую электросеть 220 В.

ФОТО: youtube.com Схема подключения трёхфазного асинхронного двигателя к сети 220 В

Что нужно для работы

В общем случае, для изготовления сверлильного станка своими руками в домашних условиях нужно приготовить:

• плиту текстолитовую, деревянную или стальную для станины размером 300-500×175-300×16×20 мм;
• деревянный брусок сечением 40-60×40-60×500-600 мм или стальная труба диаметром 30-40 мм для основной стойки;
• пружина L = 100-120 мм;
• ходовой винт Тr16×2, L = 200 мм;
• консоль привода — стальной лист толщиной 5 мм;
• кронштейн ходового винта;
• маховик ходового винта;
• четырёхручьёвый блок ведущих приводных шкивов клиноремённой передачи;
• электродвигатель;
• блок конденсаторов;
• блок ведомых шкивов;
• блок ведущих шкивов;
• возвратная пружина шпинделя;
• шпиндельная головка;
• приводной клиновой ремень «нулевого» профиля;
• выключатель;
• сетевой кабель с вилкой;
• рычаг подачи инструмента;
• патрон для сверла №2;
• винты, гайки, шайбы.

Чертежи и схемы

Чертёж общего вида представлен на рисунке ниже.

ФОТО: mtdata.ru Чертёж общего вида сверлильного станка

Пошаговая инструкция

Подбор комплектации
ФОТО: youtube.com

Описание действия
Новый электронный блок ФОТО: youtube.com	Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com	Опробование нового станка ФОТО: youtube.com	ФОТО: youtube.com Сверлильный станок на основе рулевой рейки Штатный автомобильный механизм рулевого управления легко дорабатывается для решения задач перемещения в сверлильном станке. Что нужно для работы Прежде всего, для работы нужна списанная рулевая рейка, слесарный инструмент, крепёж и доступ к действующему сверлильному станку. Чертежи и схемы Специфика чертежа в том, что конструкция привязана к конкретному изделию – к рулевой рейке с зубчатой поверхностью. Механизм перемещения изобретать не надо, его просто надо грамотно установить на рейку, выполняющую функцию основной стойки станка. Пошаговая инструкция Порядок выполнения операций тот же, что и при изготовлении других станков. Как сделать своими руками сверлильный станок для печатных плат В печатных платах сверлятся отверстия, которые затем металлизуются. Сквозь них с электрическим контактом проходят выводы электронных компонентов. Технология предъявляет высокие требования к отверстиям. Их надо сверлить на высокооборотистых станках, дающих порядка 20000 оборотов в минуту. ФОТО: youtube.com Станок для сверления печатных плат Что нужно для работы Для работы, прежде всего, нужен небольшой, но скоростной мотор. Достаточно мощности 100 Вт, но примерно 20 – 30 тысяч оборотов в минуту. Нужен патрон для сверла диаметром 0,5 – 1,5 мм. Чертежи и схемы Чертежи и схемы аналогичны тем, что делаются и для других станков. Компоновка агрегата – с патроном на валу двигателя. Размеры определяются предназначением станка. Высота подъёма рабочей головки небольшая – до 100 мм. Пошаговая инструкция Технология создания станка подобна всем предыдущим, с учётом основных размеров устройства. Сначала изготавливается станина, на неё строго перпендикулярно устанавливается стойка, на которую монтируется подвижная часть конструкции с мотором и механизмом перемещения. Потребуются токарные работы для присоединения патрона к валу мотора. Оценка статьи: (пока оценок нет) Загрузка... Сохранить себе в: Мини сверлильный станок своими руками Ссылка на основную публикацию Читайте также: Горизонтальный сверлильный станок своими руками Сверлильный станок для печатных плат своими руками Сверлильный станок для домашней мастерской своими руками Adblock detector
