Коррозия алюминия
Коррозия алюминия – разрушение металла под влиянием окружающей среды.
Для реакции Al 3+ +3e → Al стандартный электродный потенциал алюминия составляет -1,66 В.
Температура плавления алюминия — 660 °C.
Плотность алюминия — 2,6989 г/см 3 (при нормальных условиях).
Алюминий, хоть и является активным металлом, отличается достаточно хорошими коррозионными свойствами. Это можно объяснить способностью пассивироваться во многих агрессивных средах.
Коррозионная стойкость алюминия зависит от многих факторов: чистоты металла, коррозионной среды, концентрации агрессивных примесей в среде, температуры и т.д. Сильное влияние оказывает рН растворов. Оксид алюминия на поверхности металла образуется только в интервале рН от 3 до 9!
Очень сильно влияет на коррозионную стойкость Al его чистота. Для изготовления химических агрегатов, оборудования используют только металл высокой чистоты (без примесей), например алюминий марки АВ1 и АВ2.
Коррозия алюминия не наблюдается только в тех средах, где на поверхности металла образуется защитная оксидная пленка.
При нагревании алюминий может реагировать с некоторыми неметаллами:
2Al + N2 → 2AlN – взаимодействие алюминия и азота с образованием нитрида алюминия;
4Al + 3С → Al4С3 – реакция взаимодействия алюминия с углеродом с образованием карбида алюминия;
2Al + 3S → Al2S3 – взаимодействие алюминия и серы с образованием сульфида алюминия.
Коррозия алюминия на воздухе (атмосферная коррозия алюминия)
Алюминий при взаимодействии с воздухом переходит в пассивное состояние. При соприкосновении чистого металла с воздухом на поверхности алюминия мгновенно появляется тонкая защитная пленка оксида алюминия. Далее рост пленки замедляется. Формула оксида алюминия – Al2O3 либо Al2O3•H2O.
Реакция взаимодействия алюминия с кислородом:
Толщина этой оксидной пленки составляет от 5 до 100 нм (в зависимости от условий эксплуатации). Оксид алюминия обладает хорошим сцеплением с поверхностью, удовлетворяет условию сплошности оксидных пленок. При хранении на складе, толщина оксида алюминия на поверхности металла составляет около 0,01 – 0,02 мкм. При взаимодействии с сухим кислородом – 0,02 – 0,04 мкм. При термической обработке алюминия толщина оксидной пленки может достигать 0,1 мкм.
Алюминий достаточно стоек как на чистом сельском воздухе, так и находясь в промышленной атмосфере (содержащей пары серы, сероводород, газообразный аммиак, сухой хлороводород и т.п.). Т.к. на коррозию алюминия в газовых средах не оказывают никакого влияния сернистые соединения – его применяют для изготовления установок переработки сернистой нефти, аппаратов вулканизации каучука.
Коррозия алюминия в воде
Коррозия алюминия почти не наблюдается при взаимодействии с чистой пресной, дистиллированной водой. Повышение температуры до 180 °С особого воздействия не оказывает. Горячий водяной пар на коррозию алюминия влияния также не оказывает. Если в воду, даже при комнатной температуре, добавить немного щелочи – скорость коррозии алюминия в такой среде немного увеличится.
Взаимодействие чистого алюминия (не покрытого оксидной пленкой) с водой можно описать при помощи уравнения реакции:
При взаимодействии с морской водой чистый алюминий начинает корродировать, т.к. чувствителен к растворенным солям. Для эксплуатации алюминия в морской воде в его состав вводят небольшое количество магния и кремния. Коррозионная стойкость алюминия и его сплавов, при воздействии морской воды, значительно снижается, если в состав метала будет входить медь.
Коррозия алюминия в кислотах
С повышением чистоты алюминия его стойкость в кислотах увеличивается.
Коррозия алюминия в серной кислоте
Для алюминия и его сплавов очень опасна серная кислота (обладает окислительными свойствами) средних концентраций. Реакция с разбавленной серной кислотой описывается уравнением:
Концентрированная холодная серная кислота не оказывает никакого влияния. А при нагревании алюминий корродирует:
При этом образуется растворимая соль – сульфат алюминия.
Al стоек в олеуме (дымящая серная кислота) при температурах до 200 °С. Благодаря этому его используют для производства хлорсульфоновой кислоты (HSO3Cl) и олеума.
Коррозия алюминия в соляной кислоте
В соляной кислоте алюминий или его сплавы быстро растворяются (особенно при повышении температуры). Уравнение коррозии:
Аналогично действуют растворы бромистоводородной (HBr), плавиковой (HF) кислот.
Коррозия алюминия в азотной кислоте
Концентрированный раствор азотной кислоты отличается высокими окислительными свойствами. Алюминий в азотной кислоте при нормальной температуре исключительно стоек (стойкость выше, чем у нержавеющей стали 12Х18Н9). Его даже используют для производства концентрированной азотной кислоты методом прямого синтеза
При нагревании коррозия алюминия в азотной кислоте проходит по реакции:
Коррозия алюминия в уксусной кислоте
Алюминий обладает достаточно высокой стойкостью к воздействию уксусной кислоты любых концентраций, но только если температура не превышает 65 °С. Его используют для производства формальдегида и уксусной к-ты. При более высоких температурах алюминий растворяется (исключение составляют концентрации кислоты 98 – 99,8%).
В бромовой, слабых растворах хромовой (до10%), фосфорной (до 1%) кислотах при комнатной температуре алюминий устойчив.
Слабое влияние на алюминий и его сплавы оказывают лимонная, масляная, яблочная, винная, пропионовая кислоты, вино, фруктовые соки.
Щавелевая, муравьиная, хлорорганические кислоты разрушают металл.
На коррозионную стойкость алюминия очень сильно влияет парообразная и капельножидкая ртуть. После недолгого контакта металл и его сплавы интенсивно корродируют, образуя амальгамы.
Коррозия алюминия в щелочах
Щелочи легко растворяют защитную оксидную пленку на поверхности алюминия, он начинает реагировать с водой, в результате чего металл растворяется с выделением водорода (коррозия алюминия с водородной деполяризацией).
Также оксидную пленку разрушают соли ртути, меди и ионы хлора.
Лимонная кислота и алюминий реакция
В дистиллированной воде алюминий проявляет очень хорошие показатели стойкости к коррозии при любой температуре.
Дождевая вода может разрушать алюминий, если в атмосфере содержится значительное количество промышленных газов. Растворяясь в воде, это газы (SO2, NO2, хлороводород и т.д.) образуют кислоты, разрушающие алюминий. Поэтому во избежание коррозии алюминиевые конструкции следует проектировать так, чтобы свести до минимума скапливание дождевой воды на поверхности металла.
Водопроводная вода действует на алюминий по-разному, в зависимости от содержащихся в ней примесей. В кислых или щелочных водах алюминий может подвергаться коррозии. Процесс коррозии ускоряют ионы хлора или тяжелых металлов, содержащиеся в водопроводной воде.
Промышленные сточные воды вызывают очень сильную коррозию, которую ускоряют ионы тяжелых металлов.
Водород, азот и благородные газы (гелий, аргон, неон, криптон, ксенон) не действуют на алюминий даже при повышенных температурах.
Галогены (хлор, бром, йод, фтор) в отсутствие влаги не действуют на алюминий. При взаимодействии с водой они образуют кислоты, агрессивные по отношению к алюминию.
Сухие хлороводород, бромоводород, йодоводород, фтороводород не действуют на алюминий. Но водные растворы этих газов — кислоты, активно разрушающие алюминий.
Сероводород не разрушает алюминий при температуре до 500°С.
Двуокись серы в отсутствие водяного пара не разрушает алюминий (до 400°С), хотя при наличии влаги вызывает коррозию. Аналогично действует и триокись серы.
Аммиак в газообразном состоянии не действует на алюминий даже при высоких температурах.
Оксид углерода СО разрушает алюминий только при температуре свыше 550°С.
Углекислый газ ведет себя аналогично СО. В воде углекислый газ образует угольную кислоту, не вызывающую значительных коррозионных разрушений.
Неорганические соединения
Алюминий не стоек к действию кислот. Исключение составляют концентрированные азотная и серная кислоты — их окислительные свойства настолько сильны, что при контакте с алюминием на его поверхности образуется прочный слой оксида алюминия, препятствующий дальнейшему разрушению металла (поэтому концентрированную азотную или серную кислоту перевозят в алюминиевых цистернах). Разбавленная азотная или серная кислота — более слабый окислитель — энергично реагирует с алюминием.
В кислотах алюминий растворяется тем хуже, чем меньше содержит дополнительных примесей. Следует помнить, что анодное окисление не защищает от воздействия кислот, поскольку они разрушают слой Al2O3. Химическая активность кислот увеличивается с ростом температуры. Например, с возрастанием температуры на 10°С скорость коррозии удваивается. Увеличение концентрации кислоты, как правило, увеличивает скорость коррозии (концентрированные серная и азотная кислоты — исключение).
Соляная кислота вызывает сильную коррозию. Действие этой кислоты нельзя ослабить добавлением ингибиторов.
Фтороводородная кислота оказывает самое сильное влияние на алюминий. Даже непродолжительное взаимодействие разбавленной кислоты ведет к полному растворению алюминия.
Кислородсодержащие кислоты хлора (HClO4, HClO3, HClO) вызывают сильную коррозию алюминия.
Серная кислота вызывает равномерную коррозию алюминия, интенсивность которой зависит от концентрации. Разбавленная кислота средней концентрации при комнатной температуре отличается умеренной агрессивностью. Наиболее агрессивна кислота концентрации 80%. Некоторые вещества, входящие в состав алюминиевых сплавов, а также ионы, содержащиеся в воде (особенно фториды и хлориды), усиливают действие серной кислоты.
Сернистая кислота вызывает локальную коррозию алюминия.
Сера и халькогены (селен и теллур) на алюминий не действуют.
Фосфорная кислота разрушает алюминий умеренно или сильно (в зависимости от концентрации).
Мышьяк при комнатной температуре не действует на алюминий.
Мышьяковая кислота (H3AsO4) и окись мышьяка сильно разрушают алюминий, а мышьяковистая кислота (H3AsO3) без нагревания на него не влияет.
Азотистая кислота (HNO2) при комнатной температуре не действует на алюминий.
Азотная кислота (HNO3) воздействует на алюминий по-разному, в зависимости от концентрации. Разбавленные растворы интенсивно разрушают алюминий. В концентрированных растворах вследствие окислительных процессов поверхность алюминия пассивируется и коррозия замедляется. Наиболее сильную коррозию вызывает кислота концентрацией 10-60%. Действие азотной кислоты приводит к равномерной коррозии. С увеличением чистоты алюминия возрастает его стойкость к коррозии. Наличие в составе слава примесей меди, кремния, магния усиливает воздействие азотной кислоты.
Лимонная кислота и алюминий реакция
В дистиллированной воде алюминий проявляет очень хорошие показатели стойкости к коррозии при любой температуре.
Дождевая вода может разрушать алюминий, если в атмосфере содержится значительное количество промышленных газов. Растворяясь в воде, это газы (SO2, NO2, хлороводород и т.д.) образуют кислоты, разрушающие алюминий. Поэтому во избежание коррозии алюминиевые конструкции следует проектировать так, чтобы свести до минимума скапливание дождевой воды на поверхности металла.
Водопроводная вода действует на алюминий по-разному, в зависимости от содержащихся в ней примесей. В кислых или щелочных водах алюминий может подвергаться коррозии. Процесс коррозии ускоряют ионы хлора или тяжелых металлов, содержащиеся в водопроводной воде.
Промышленные сточные воды вызывают очень сильную коррозию, которую ускоряют ионы тяжелых металлов.
Водород, азот и благородные газы (гелий, аргон, неон, криптон, ксенон) не действуют на алюминий даже при повышенных температурах.
Галогены (хлор, бром, йод, фтор) в отсутствие влаги не действуют на алюминий. При взаимодействии с водой они образуют кислоты, агрессивные по отношению к алюминию.
Сухие хлороводород, бромоводород, йодоводород, фтороводород не действуют на алюминий. Но водные растворы этих газов — кислоты, активно разрушающие алюминий.
Сероводород не разрушает алюминий при температуре до 500°С.
Двуокись серы в отсутствие водяного пара не разрушает алюминий (до 400°С), хотя при наличии влаги вызывает коррозию. Аналогично действует и триокись серы.
Аммиак в газообразном состоянии не действует на алюминий даже при высоких температурах.
Оксид углерода СО разрушает алюминий только при температуре свыше 550°С.
Углекислый газ ведет себя аналогично СО. В воде углекислый газ образует угольную кислоту, не вызывающую значительных коррозионных разрушений.
Неорганические соединения
Алюминий не стоек к действию кислот. Исключение составляют концентрированные азотная и серная кислоты — их окислительные свойства настолько сильны, что при контакте с алюминием на его поверхности образуется прочный слой оксида алюминия, препятствующий дальнейшему разрушению металла (поэтому концентрированную азотную или серную кислоту перевозят в алюминиевых цистернах). Разбавленная азотная или серная кислота — более слабый окислитель — энергично реагирует с алюминием.
В кислотах алюминий растворяется тем хуже, чем меньше содержит дополнительных примесей. Следует помнить, что анодное окисление не защищает от воздействия кислот, поскольку они разрушают слой Al2O3. Химическая активность кислот увеличивается с ростом температуры. Например, с возрастанием температуры на 10°С скорость коррозии удваивается. Увеличение концентрации кислоты, как правило, увеличивает скорость коррозии (концентрированные серная и азотная кислоты — исключение).
Соляная кислота вызывает сильную коррозию. Действие этой кислоты нельзя ослабить добавлением ингибиторов.
Фтороводородная кислота оказывает самое сильное влияние на алюминий. Даже непродолжительное взаимодействие разбавленной кислоты ведет к полному растворению алюминия.
Кислородсодержащие кислоты хлора (HClO4, HClO3, HClO) вызывают сильную коррозию алюминия.
Серная кислота вызывает равномерную коррозию алюминия, интенсивность которой зависит от концентрации. Разбавленная кислота средней концентрации при комнатной температуре отличается умеренной агрессивностью. Наиболее агрессивна кислота концентрации 80%. Некоторые вещества, входящие в состав алюминиевых сплавов, а также ионы, содержащиеся в воде (особенно фториды и хлориды), усиливают действие серной кислоты.
Сернистая кислота вызывает локальную коррозию алюминия.
Сера и халькогены (селен и теллур) на алюминий не действуют.
Фосфорная кислота разрушает алюминий умеренно или сильно (в зависимости от концентрации).
Мышьяк при комнатной температуре не действует на алюминий.
Мышьяковая кислота (H3AsO4) и окись мышьяка сильно разрушают алюминий, а мышьяковистая кислота (H3AsO3) без нагревания на него не влияет.
Азотистая кислота (HNO2) при комнатной температуре не действует на алюминий.
Азотная кислота (HNO3) воздействует на алюминий по-разному, в зависимости от концентрации. Разбавленные растворы интенсивно разрушают алюминий. В концентрированных растворах вследствие окислительных процессов поверхность алюминия пассивируется и коррозия замедляется. Наиболее сильную коррозию вызывает кислота концентрацией 10-60%. Действие азотной кислоты приводит к равномерной коррозии. С увеличением чистоты алюминия возрастает его стойкость к коррозии. Наличие в составе слава примесей меди, кремния, магния усиливает воздействие азотной кислоты.
Травление алюминия
Алюминий, пожалуй, самый распространенный в быту металл. Практически в каждом доме есть множество мелких предметов из алюминия, сюда можно отнести разного рода брелоки, подарочные имитации ножей, металлические покрытия флэшек и т. д. – список можно продолжать практически бесконечно.
Вполне естественно желание любого мужчины сделать свои мелкие принадлежности уникальными. Для металлических предметов идея усовершенствования приходит сама собой: нанести гравировку. Чтобы загравировать изделия можно использовать лазерный гравер. Однако, для алюминия этот способ не подходит.
Температура плавления металла составляет 600 градусов Цельсия. Для гравировки металла с такой температурой плавления гравер найти сложно, но можно. Но приходится учитывать оксидную пленку, которая покрывает поверхность металла при соприкосновении с кислородом. А температура плавления уже этой пленки составляет порядка 2000 градусов Цельсия. Это значит, что наиболее распространенный способ нанесения гравировок и надписей, термический, не подходит. Именно в подобных ситуациях стоит вспомнить о другом способе: травлении. Отметим, что травление может быть как художественным (для создания рисунков и гравировок на поверхности металла), так и техническим, с целью очистить поверхность металла от оксидной пленки, сделать металл пригодным к дальнейшей обработке.
Травление алюминия можно осуществлять двумя способами:
- Электролитический способ.
- Химический способ.
Каждый из методов, а так же их воплощение в домашних условиях разберем во всех подробностях.
Описание процесса
Смысл реакции протравки алюминия в том, чтобы снять тонкий слой металла с поверхности. В промышленности таким образом избавляются от трещин, сколов, царапин и оксидной пленки на поверхности. Процедура помогает подготовить металл к дальнейшей обработке.
Если речь идет о химическом травлении, то алюминий растворяется кислотой или восстанавливается в щелочь. Время выдержки металла зависит от раствора и всегда строго нормировано. Если не соблюсти время реакции, то раствор снимет слишком большое количество металла. В рамках промышленной отрасли потери в несколько грамм на реакцию способны перерасти в общие потери в размерах десятков и сотен тонн.
Если речь идет о художественной травке, то для неё чаще используется электролитический способ, который подразумевает восстановление алюминия в растворе электролита. Для того, чтобы создать на поверхности металл надпись, его сначала покрывают защитным составом или пленкой. Обязательным условием является плотное прилегание пленки к поверхности металла Следующим шагом на пленке или составе выполняют отверстие в форме будущей гравировки. В результате электрохимической реакции раствор собирает металл исключительно с будущей надписи. Время реакции для художественной травки алюминия так же ограниченно, слишком глубокая гравировка может порезать пальцы.
Как в условиях домашнего творчества, так и в промышленности обязательно использование защитных средств. Если речь идет о химическом процессе, то обязательны следующие средства индивидуальной защиты:
- Толстые резиновые перчатки.
- Респиратор с защитной планкой для глаз.
- Фартук.
Так же стоит помнить, что ванночки под кислоту изготавливают из дерева или бетона, служба одной ванночки не превышает 2 лет вне зависимости от активности использования.
Раствор для травления алюминия
Травку химическим путем может осуществляться в следующих растворах:
- Хлорное железо. Травление алюминия в хлорном железе подразумевает активный процесс выделения металла в кислоту и его осаждение в месте травления. Это значит, что место гравировки придется постоянно чистить, чтобы освободить его для дальнейшей реакции. Поэтому в промышленных условиях хлоридное железо для травления используется очень редко. Но для домашних условий раствор вполне подходит. Травление стоит производить из условий 0,1 мм в минуту. Достаточно эстетично смотрятся гравюры глубиной 0,5 мм, залитые краской.
- Каустическая сода. Травление алюминия каустической содой подразумевает использование бытовой химии. Наиболее подходящим является сухая вариация средства против канализационных засоров «Крот». Стандартный пакет средства заливается граненные стаканом теплой воды и производится травление. Для красивой гравюры или отчистки поверхности металла хватит 3-4 минут реакции. Обратите внимание, что реакция происходит с выделением вредного газа, поэтому должно проводиться в хорошо проветриваемом помещении. Оптимальная температура раствора 70-80 градусов.
- Ортофосфорная кислота. Травление алюминия ортофосфорной кислотой подразумевает использование 10-20 % ортофосфорной кислоты. Для реакциии раствор подогревают до 40-50 градусов. В зависимости от изначального состояния металла на реакцию требуется от 40 секунд до 2- 3 минут. Использование щелочей, ортофосфорной и соляной кислоты недопустимо в электротехнике. Если в будущем планируется использовать алюминиевую деталь для использования в электродеталях или самодельных радиосборках лучше использовать другую смесь для травления.
- Азотной. Травление азотной кислотой непригодно для использования в художественной гравировке. Используется азотная кислота, как правило, после щелочи или для подготовки поверхности перед покраской. В результате травления металла в щелочи на поверхности образуется темный слой металлического шлама, который образуется в результате восстановления металла в объем щелочного раствора. Для того, чтобы придать изделию эстетичный вид используется 15-20% раствор азотной кислоты. Оптимально травление при комнатной температуре раствора. На всю реакцию достаточно 2-5 минут.
Как говорилось ранее, на поверхности алюминия образуется оксидная пленка. Большая часть химических растворов используется для так называемого осветления поверхности металла. Иначе говоря, чтобы убрать шлам от прошлых манипуляций или подготовить металл к будущей обработке.
Для домашнего травления можно использовать кислоты. Но для художественной гравировки лучше использовать электролитический способ. Так же, при использовании кислот стоит учитывать требования к проветриванию помещения.
Травление в домашних условиях
Травление в домашних условиях вполне посильная задача. Наиболее результативным будет использование электрохимической реакции для создания гравировки. В процессе выполнения потребуется:
- Источник тока, 9-12 В. Источник тока в обязательном порядке должен иметь контакты с клеммами.
- Раствор соли.
- Гвоздь.
- Пленку для защиты поверхности. Подойдет обычный скотч или бесцветный лак в качестве защитного состава.
- Инструмент для нанесения изображения на пленку. Может подойти металлический резак, но для создания красивой, симметричной гравировки с ровными линиями лучше использовать лазерный гравер. Мощность гравера должна быть достаточной для того, чтобы прорезать пленку.
- Посуда из диэлектрика. Отлично подойдет обрезанная емкость от пластиковой бутылки.
- Ацетон и ватные тампоны или ветошь.
Внимание! Для защиты организма стоит использовать резиновые перчатки.
Для того, чтобы приготовить раствор поваренной соли, нужно растворить в литре воды 4 столовые ложки соли. Особого влияния на домашнее травление температура не оказывает. Для достижения эффекта можно использовать как немного нагретый раствор, так и остывшую емкость комнатной температуры.
- В первую очередь нужно приготовить раствор способом, описанным выше.
- Второе действие: очистка поверхности изделия. Его нужно протереть ацетоном, промыть горячей водой и просушить.
- На поверхность металла нужно нанести защитный состав или пленку.
- С помощью гравера вырезать планируемую гравировку. Обратите внимание, что рисунок может быть как выпуклым, так и впалым. Секрет в том, что для выпуклого рисунка, гравером нужно обрезать защитный состав везде, кроме места предполагаемых линий. Тогда в результате электролиза алюминий снимается с поверхности вокруг предполагаемой гравировки, а сама гравюра остается нетронутой. В случае, если будет вырезан именно рисунок, то его и снимет электрохимическая реакция.
- Клемму со знаком «минус» нужно присоединить к гвоздю. Гвоздь стоит обернуть в ветошь или картон для дополнительной защиты.
- На руки надеть резиновые перчатки.
- Опустить в раствор подвешенный на нитках или леске предмет.
- Засечь на таймере 5 минут и опустить в раствор клемму и гвоздь.
- Через пять минут достать предмет. Просушить его и отчистить от остатков лака или пленки ацетоном.
- Гравюра готова.
Использовать достижения современной промышленности для травления металлов можно и нужно. Это может стать предметом хобби или дополнительного заработка. Но стоит всегда помнить о мерах безопасности. В конкретном приведенном примере электрохимической реакции это резиновые перчатки и ветошь на гвоздь перед тем, как опустить его в раствор.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Лимонная кислота и алюминий реакция
Безопасный общедоступный состав для травления меди в домашних условиях.
Автор: Murlock
Опубликовано 27.03.2012
Создано при помощи КотоРед.
Многие из нас занимаются травлением плат, пожалуй, с подросткового возраста. Рецепты предыдущих поколений известны и используются десятками лет. Естественно, и я брал в первую очередь общепринятые составы.
Все известные методы обладают как индивидуальными, так и общими недостатками, усугубляемыми отсутствием собственной оборудованной мастерской, закрытой для доступа любопытных домашних питомцев и родственников. Практически не удаляемые пятна, неприятный запах, общая опасность некоторых используемых реактивов и прочие причины влекут за собой необходимость оправдываться и доказывать очевидную вещь – пользу от занятий радиолюбительством.
Помимо прочего в самый неподходящий момент, так сказать на взлёте деятельной активности, вдруг не оказывается нужных компонентов, или оказалось, что они уже пришли в негодность. Порой, быстро и в доступных точках продаж, найти привычные или, вообще, любые реактивы и вовсе не представляется возможным, что влечёт за собой потери целых дней творчества….
Но, не смотря на все недостатки классических методов травления, к своему стыду, я не пытался искать новые пути.
Однако всё в этой жизни меняется… Растём мы, растут и наши запросы, увеличиваются рабочие напряжения и токи. И вот мы уже меняем медь 32 мкм на медь 105 мкм и длительность, и расход реактивов, и качество процесса нас не устраивают.
Кажется, что нового можно придумать? Но, как то раз, на форуме РадиоКота при обсуждении травления плат соляной кислотой в смеси с перекисью водорода меня посетила мысль…
Всё оказалось очень просто и лежало на поверхности, но, почему-то долго оставаясь никем не замеченным.
Для начала, рассмотрим, так сказать классику. Нетерпеливые могут, конечно, пропустить
уже известное и много где упомянутое, и начать с п.5. Но, думаю, краткое изложение по схеме: уравнение реакции, анализ течения с указанием окислительно-восстановительных потенциалов (далее по тексту ОВП) , достоинства и недостатки, создадут более полную картину.
Следует заметить, что мы ориентируемся на нормальный ОВП а именно рассчитанный по справочным данным при активности как самого реактива, так и продуктов реакции равной 1 экв./литр.
Итак, с п.1 по п.4 рассматриваем классику:
1. Травление меди раствором хлорного железа.

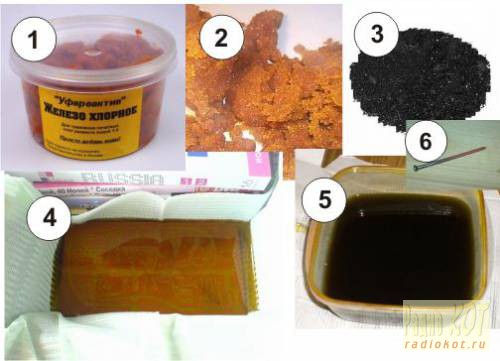

Рис. 1 1 -стандартная упаковка; 2 — шестиводное хлорное железо; 3 — безводное хлорное железо (растворяется в воде со спецэффектами, но получаемый раствор аналогичен раствору из водного железа); 4- раствор в начале травления; 5 — отработанный раствор хлорного железа; 6 — меднёный гвоздь
Уравнение реакции при травлении хлорным железом (далее по тексту ХЖ) выглядит следующим образом:
Окислительно-восстановительные процессы, протекающие при этом, выглядят так:
Cu → Cu 2+ +2e +0,337 В (2)
Fe 3- + e → Fe 2- +0,771 В
Движущая сила (разность нормальных ОВП потенциалов) для этой реакции составляет:
0,434 В.
Это не так уж и мало, но, потенциал и скорость процесса сильно уменьшаются по мере накопления в растворе продуктов реакции, что наверняка было всеми замечено. Поработавший раствор травит медь заметно медленнее, чем свежий.
Некоторые пытаются «оживить» отработанный раствор, осаждая из него медь гвоздями, скрепками и т.п., получая, сначала прозрачный зеленовато-голубоватый раствор,
очень медленно превращающийся, при доступе воздуха, в ни к чему непригодную «чёрную жижу»,
4FeCl2+2H2O+O2 → 2FeCl3 +Fe(OH)3↓+ Fe(O)Cl↓ +HCl (имеет склонность улетучиться)
которая, при утилизации, разукрашивает сантехнику в цвета ржавчины. Однако удаление меди из отработанного раствора, совершенно бесполезно, поскольку вместо неё в растворе прибавляется хлорид закисного железа FeCl2, который растворять медь не способен в принципе. Вопрос регенерации ХЖ решило бы добавление соляной кислоты, но если у вас она есть, и работать с ней вы согласны, то вам совершенно не нужно отработанное ХЖ, об этом ниже.
- умеренная скорость травления меди.
- использование единственного основного компонента, а именно хлорного железа.
- простота изготовления раствора «на глаз», главное, что бы концентрация была достаточной
- не критична температура окружающей среды
- Скорость травления и ОВП раствора заметно снижаются по ходу процесса.
- Большим минусом этого метода можно назвать невысокую доступность хлорного железа для рядового радиолюбителя
- Относительная дороговизна, порой на рынках заламывают немалую цену за мелкую фасовку.
- Также, немалым минусом являются трудноудаляемые пятна, которые оставляет хлорное железо на всём, с чем только не соприкоснётся. Одежда портится, обычно, необратимо.
- ХЖ заметно летуче, особенно при нагревании, плохо хранится (гидролизуется) при доступе воздуха, склонно вылезать из негерметичной тары, загрязняя собой и продуктами своего гидролиза все окружающие предметы
2. Травление медным купоросом с солью.

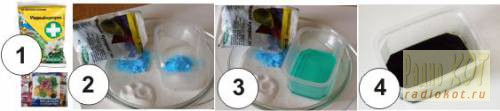

Рис. 2 1 — варианты фасовки; 2 — соль и медный купорос; 3 — раствор бирюзового цвета до травления; 4 — отработанный раствор медного купороса
В упрощенном виде реакция выглядит так:
Cu+CuSO4+2NaCl → 2CuCl↓ +Na2SO4 (5)
тут ключевую роль играет хлорид натрия (соль), поскольку, медь с медным купоросом практически не реагирует.
Электрохимия при травлении смесью медного купороса с солью такова:
Cu+ Cl — → CuCl↓+e +0,137 В (7)
Cu 2+ +Cl — +e → CuCl↓ +0,54 В (8)
Движущая сила для этой реакции получилась немного меньше чем, у раствора хлорного железа — около 0,40 В. Следует заметить, что в процессе травления, на поверхности меди образуется осадок продукта реакции – нерастворимый хлорид меди(I) CuCl. Для успешного проведения травления просто необходим значительный избыток NaCl и подогрев, которые помогают справиться с этой напастью.
Несмотря на то, что отработанный раствор напоминает «чёрную жижу», он поглощает кислород из воздуха, и при подкислении, может быть регенерирован.
а без кислоты будет как-то так
- доступность медного купороса, широко применяемого в сельском хозяйстве, как средство защиты растений.
- в отличие от ХЖ не оставляет таких пятен и разводов. Пятна получаются другого цвета – синие. Но, они легко удаляются уксусом.
- медный купорос ядовит
- в последнее время цена медного купороса бьет рекорды, в отличие от размеров фасовки, которые систематически уменьшаются.
- требуется подогрев раствора для быстрого протекания реакции (6)
- невысокая скорость травления
3. Травление персульфатами (персульфат аммония или персульфат натрия).

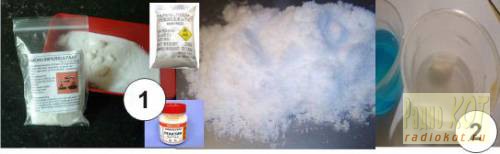

Рис. 3 1 — упаковка и персульфаты россыпью; 2 — раствор до травленя прозрачен, после травления голубой ибо является раствором медного купороса и сульфата натрия
Весьма интересная система, поскольку, казалось бы, одно вещество (персульфат чего-нибудь) — на самом деле, в процессе травления, распадается на три: перекись водорода, серную кислоту и не участвующий ни в чем сульфат натрия или аммония. Об этом факте говорит необходимость существенного подогревания раствора персульфата, которое необходимо для его гидролиза
Химические реакции тут такие суммарно:
где Me – ионы натрия или аммония.
Cu → Cu 2+ +2e +0,337 В (11)
Движущая сила процесса, казалось бы бьёт рекорд 1,43 В! Вот только, практически, такой потенциал не достигается, поскольку персульфат, даже при нагревании его раствора не гидролизуется мгновенно и полностью.
- Высокий ОВП
- Высокая скорость травления
- Не оставляет грязных пятен
- Однокомпонентный состав
- доступность заметно ниже чем у ХЖ
- вместо пятен, склонен отбеливать и делать дырки в ткани.
- требуется подогрев
- применяются растворы высоких концентраций, поскольку больше половины массы реактива, в итоге, составляет балластный сульфат.
4. Травление перекисью водорода в соляной кислоте

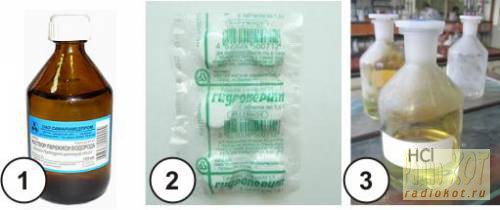

Рис. 4 1 — 3% раствор перикиси водорода (аптеки); 2 — таблетки гидроперита (помимо медицины используются для отбеливания волос крашеными блондинками); 3 — соляная кислота — отлично портит вещи и раздражает кожу в то же время содержится в желудке ввиде от 0,4 до 0,6% раствора.
Cu → Cu 2+ +2e +0,337 В (11)
эти уравнения такие-же, как и для персульфатов, не так ли? только есть несколько маленьких тонкостей: перекись водорода уже присутствует в своей максимальной концентрации, что позволяет достигнуть максимального ОВП в 1,43 В
В присутствие соляной кислоты или хлоридов реакция растворения меди протекает через образование промежуточного продукта CuCl,
который не успевает выпасть в осадок и быстро окисляется далее. Образование этого продукта заметно понижает потенциал окисления меди, что существенно облегчает течение реакции. т.е. хлориды в данной системе являются катализатором.
- Самая высокая скорость травления из всех рассматриваемых.
- Не оставляет грязных пятен
- Процесс быстро протекает при комнатной температуре.
- Высокая доступность: перекись можно купить в аптеке, а вместо соляной кислоты годится подсоленный аккумуляторный электролит.
- использование сильных кислот неизбежно приводит к дыркам в штанах и последующему разбору полётов.
и вот тут мы подходим к самому интересному:
5. Травление меди перекисью водорода в присутствие лимонной кислоты.

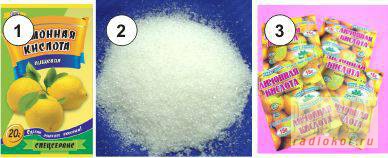

Рис. 5 1 — 20ти грамововая упаковка; 2 — россыпь лимонной кислоты; 3 — 15ти граммовые упаковки.
Анализ двух предыдущих методов (см. п.3 и п.4) привёл меня к выводу, что природа, используемой совместно с перекисью водорода, кислоты имеет малосущественное значение, и будет оказывать влияние только на скорость травления меди. Это значит, что можно использовать любую походящую кислоту, которая не окисляется перекисью водорода, например (роюсь в кухонном шкафчике) лимонную, ну или уксусную – но отставим пока уксус из-за неприятного запаха.
Выбор лимонной кислоты вызван тем, что она: доступна, имеет достаточную силу и не пахнет. Более того, лимонная кислота образует прочнейший комплекс с медью, что исключает всякое влияние продуктов реакции на её скорость! А для ускорения процесса следует добавить не расходующийся хлорид натрия.
А сейчас — уравнения.
Cu +Cit 3- → [CuCit] — +2e -0,083 В (14)
Cit – здесь означает остаток лимонной кислоты [(CH2)2C(OH)(COO)3]
Это значение ОВП своим минусом показывает, что медь должна растворяется в лимонной кислоте с выделением водорода, уходя в комплекс.
Если сравнить с уравнением (12) то ОВП (рассчитанный по формуле) — ниже, из-за того что при использовании лимонной кислоты кислотность раствора, снижается по сравнению с соляной (Снижение окислительного потенциала перекиси водорода вследствие не очень высокой силы лимонной кислоты.)
Однако движущая сила процесса, внимание: 1,775 В, что является абсолютным рекордом!
- Весьма высокая скорость травления.
- Не оставляет грязных пятен
- Процесс быстро протекает при комнатной температуре.
- не требуется труднодоступных реактивов: 3% перекись продаётся в аптеке, лимонная кислота – в гастрономе, а соль можно найти на любой кухне
- травильный раствор безопасен для тела и одежды
- это самый дешевый метод травления меди!
Недостатки, куда же без них.
- Средний цитрат меди малорастворим и может выпасть в осадок в т.ч. на поверхность травления. Для предотвращения возникновения проблемы не следует экономить лимонную кислоту.
Рекомендуемый способ приготовления травильного раствора:
В 100 мл аптечной 3% перекиси водорода растворяется 30 г лимонной кислоты и 5 г поваренной соли. Этого раствора должно хватить для травления 100 см 2 меди, толщиной 35мкм.
Соль при подготовке раствора можно не жалеть. Так как она играет роль катализатора, то в процессе травления практически не расходуется. Перекись 3% не стоит разбавлять дополнительно т.к. при добавлении остальных ингредиентов её концентрация снижается.
Чем больше будет добавлено перекиси водорода (гидроперита) тем быстрее пойдёт процесс, но не переусердствуйте — раствор не хранится, т.е. повторно не используется, а значит и гидроперит будет просто перерасходован. Избыток перекиси легко определить по обильному «пузырению» во время травления.
Однако добавление лимонной кислоты и перекиси вполне допустимо, но рациональнее приготовить свежий раствор.
Вы можете использовать вместо лимонной и уксусную кислоту, но неприятный запах и меньшая скорость травления могут вас не устроить. ОВП реакции с уксусной кислотой 1,35В – что в принципе не так уж и мало, например в сравнении с ХЖ.
Напомню для тех кто только начинает:
— для приготовления всех травильных растворов необходимо использовать пластиковую либо стеклянную посуду.
— подогрев растворов следует проводить на водяной бане или специально предназначенными приспособлениями.
— все растворы полученные после травления ядовиты из-за высокого содержания меди.
— соблюдайте технику безопасности при работе с сильными кислотами.
— утилизация отработанных растворов допустима путём выливания в общую канализацию.
— после травления плату следует ополоснуть слабым раствором уксуса и тёплой водой.
Успехов вам и ровных дорожек!
Использованная литература: «Справочник по аналитической химии» Ю.Ю. Лурье, 1971г.
