Как выбрать сверло по металлу

Какие сверла по металлу самые лучшие. Делаем правильный выбор

Плотность металла настолько велика, что для его обработки необходимо использовать специальные инструменты и механизмы. Для того чтобы сделать отверстие в этом материале применяются дрели и сверлильные станки, в которых основным режущим элементом являются сверла.

Какие свёрла по металлу лучше? Непросто определить, ведь универсальных изделий которые бы подходили для обработки всех типов металлических изделий, не существует. Опытный мастер сможет «на глаз» определить вид металла и быстро подобрать для обработки подходящий режущий инструмент.

Новичку в этом деле необходимо начинать с азов. Вначале изучить классификацию свёрл и сферу их применения, потому что лучшие модели — это изделия, которые идеально подходят для обработки конкретного вида металла.

Какие бывают сверла, как по маркировке и внешнему виду подобрать подходящее для работы изделие, узнайте в статье.

Виды свёрл по металлу

Чтобы выбрать лучшие модели, необходимо разобраться в видах свёрл.

Спиральные

Классические, цилиндрической формы свёрла, которые наиболее часто используются для сверления металлов. Обычно спиральные изделия изготавливаются из стали HSS.

Материал представляет собой высококачественный режущий тип стали, поэтому изготовленные из неё буравчики отличаются высокой прочностью и долговечностью.

Конические (ступенчатые)

Режущая поверхность имеет форму конуса, за что данный вид свёрл и получил своё название. Конические буравчики применяются для изготовления отверстий в тонком металле, а также для исправления дефектов от других режущих инструментов.

Какие лучше ступенчатые сверла выбрать? Зависит от типа обрабатываемого металла. Если плотность заготовки слишком высока, то лучше приобрести более дорогие, золотистой окраски изделия.

В быту этот вид свёрл применяется редко. Если необходимо часто производить сверление тонких металлических листов или обрабатывать мягкие материалы, то несмотря на относительно высокую стоимость, его следует приобрести для домашней мастерской.

Корончатые (кольцевые фрезы)

Режущий инструмент представляет собой цилиндр с режущим краем, которым и осуществляется разрезание металла.

Затраты энергии на изготовление отверстия таким способом в несколько раз ниже, за счёт небольшой площади соприкосновения инструмента с обрабатываемой поверхностью.

Преимуществом использования этого вида свёрл перед другими, заключается в изготовлении отверстий большого диаметра. При этом удаётся получить более качественные края, чем при работе со спиральными моделями.

Перовые

Особая разновидность плоских буравчиков со сменными рабочими кромками применяется для сверления металла. Такие изделия позволяют выполнять качественные, идеально ровные отверстия.

Отсутствие перекоса в процессе сверления и возможность сделать отверстие большого диаметра в различных металлических конструкциях, позволяет многим мастерам отказаться от использования спиральных изделий.

Низкая стоимость перовых свёрл позволяет во многих случаях обработки металла назвать их лучшими для сверления отверстий.

Это основные типы свёрл применяемых для изготовления отверстий в металлических конструкциях.

Классификация свёрл по материалу изготовления

Какие сверла по металлу самые лучшие при сверлении особо прочных сплавов, ответить довольно просто:

1. Для обработки такого материала следует выбирать изделия, у которых на режущей кромке располагается пластина повышенной твёрдости. Такие буравчики являются лучшими для обработки твёрдых сплавов.
2. Цена таких изделий невысокая за счёт того, что основное тело режущего инструмента изготавливается из обычной инструментальной стали.

Хорошими характеристиками обладают свёрла изготовленные из металла легированного кобальтом.

Они отлично переносят повышенные механические нагрузки и чрезмерный нагрев рабочей поверхности во время работы. Стоимость изделий высокая, но если необходимо сделать отверстия в твёрдом сплаве, то кобальтовые аналоги являются лучшими для выполнения такой работы.

Титановые свёрла не уступают по прочности кобальтовым, а при сверлении легированных сталей и цветных сплавов показывают даже лучшие результаты.

При правильном использовании, титановые модели долгое время сохраняют заводскую заточку, что позволит выполнить значительно больший объём работ.

Недорогие свёрла по металлу изготавливаются из обычной быстрорежущей стали Р9 и Р18. Режущий инструмент отлично справляется со своей функцией, но рабочая поверхность быстро затупляется, особенно при превышении определённого температурного порога.

Маркировка режущих изделий

Маркировка сверл по металлу необходима для определения типа стали, из которого изготовлен режущий инструмент. На изделии также указывается его диаметр, класс точности и производитель (страна). Не маркируются только спиральные буравчики, диаметр которых менее 2 мм.

В остальных случаях маркировка свёрл может иметь следующие значения:

• Р9 — изготовлено из быстрорежущей стали с процентным содержанием вольфрама 9%.
• Р9К15 — указывает на наличие в быстрорежущей стали кобальта в количестве 15%.
• Р6М5К5 — обозначает наличие сложного состава режущей стали содержащей вольфрам, кобальт и молибден.

Импортные изделия имеют обозначение HSS, по которому можно определить состав материала, из которого был изготовлен бурав. Сверло HSS — расшифровка которого будет приведена ниже, используется с дополнительной буквой, по которой и определяется наличие легирующего металла.

• HSS-Е — содержит кобальт. Используется при обработке металлов повышенной вязкости.
• HSS-Tin — имеет титановое напыление, который значительно увеличивает твёрдость рабочей поверхности, а температурная устойчивость материала повышается до +600 градусов.
• HSS-Е VAP — режущий инструмент используется для обработки нержавеющих материалов.
• HSS-4241 — предназначены для сверления алюминия.
• HSS-R — обладают максимальной прочностью.

По маркировке режущего инструмента можно определить для какого металла и в каком режиме можно использовать сверло. Если маркировка не видна, то можно по цвету изделия определить предназначение сверла.

Визуальное определение типа сверла

По внешнему виду режущего буравчика можно определить тип материала из которого изготовлены изделия и тем самым узнать механическую прочность образца. По цвету можно определить состав и качество изготовления.

Серый

Свёрла серого цвета изготавливаются из металла, который не подвергался какой-либо дополнительной обработке.

Качество инструмента, в данном случае, оставляет желать лучшего, но для одноразового применения такие изделия вполне сгодятся.

Чёрный

Такой цвет свидетельствует о том, что инструмент подвергался обработке перегретым паром. В процессе обработки изделие приобретает большую прочность.

Отлично переносит многочисленные циклы нагрева и остывания металла, а также сохраняет заточку рабочей поверхности в течение длительного времени.

Цена чёрных свёрл по металлу не намного выше серых изделий, поэтому при наличии выбора, при покупке следует отдать предпочтения инструментам этого типа.

Тёмно-золотистый

Данный цвет говорит, что режущий инструмент был подвергнут процедуре отпуска. Такой вид обработки значительно повышает механическую прочность изделия в результате снижения внутренних напряжений.

Отпущенным сверлом можно успешно обрабатывать металлы повышенной прочности, поэтому если предстоит сверление слишком твёрдых сплавов рекомендуется приобрести подобную модель.

Ярко-золотистый

Ярко-золотистая окраска говорит, что при производстве использовался металл изготовленный с добавлением титана.

Несмотря на высокую стоимость таких моделей, гораздо практичнее приобрести качественное сверло, чем использовать дешёвые режущие инструменты, которые при сложных работах понадобится использовать в больших количествах.

Таким образом, несложно по внешнему виду определить качество изделий и принять решение, какие сверла по металлу лучше покупать.

Классификация по размеру

Чтобы выбрать самое лучшее сверло и при этом не переплачивать, достаточно знать на какие размеры по длине принято разделять данные изделия. Если при сверлении металла не требуется изготовление глубоких отверстий, то приобретение слишком длинных моделей приведёт к перерасходу денежных средств.

Классифицировать свёрла по длине принято следующим образом:

1. Короткие, длиной 20-131 мм. Диаметры инструмента находятся в пределах 0,3-20 мм.
2. Удлинённые, длина составляет 19-205 мм, а диаметр — 0,3-20 мм.
3. Длинная серия диаметром 1-20 мм и длиной 56-254 мм.

При выполнении сверлильных работ различной глубины следует подбирать инструмент максимально подходящий для выполнения конкретной задачи.

Лучшие производители

Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.

Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.

Среди новичков, также могут быть достойные производители. Но чтобы узнать, что в продаже находится товар надлежащего качества необходимо совершить покупку, которая часто представляет собой «лотерею».

1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.

Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.

2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.

3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.

Заключение

Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:

1. Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
2. При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.

Как выбрать лучшее сверло по металлу для дрели и других инструментов

Тем, кто выполняет строительно-монтажные работы, сверло станет лучшим помощником. Вставленное в дрель или другие механические инструменты, оно просверлит аккуратное отверстие или закрутит шуруп.

Универсального сверла не существует, а неправильно подобранное испортит работу или сделает её выполнение невозможным, а потому следует внимательно подойти к его выбору. В большинстве случаев подбирать сверло придётся самостоятельно, потому как, к сожалению, не каждый продавец в строительном магазине даст верные рекомендации по качеству этого инструмента и работам, для которого оно подойдёт.

Нужно ли покупать свёрла в наборах? Как узнать, какой формы должно быть сверло? Для чего какие свёрла подходят? Ответы на вопросы вы найдёте в статье.

Виды свёрл по металлу

Всего насчитывается 4 вида свёрл по металлу:

1. Спиральные – универсальные, подходят для любого вида отверстий;
2. Конические – характеризуются ровной конусной формой, подходят для отверстий любого диаметра. Нуждаются в постоянном контроле со стороны мастера;
3. Ступенчатые – тоже конусной формы, но делают процесс сверления отверстий определённого диаметра проще за счёт наличия ступеней разного размера;
4. Корончатые (кольцевые фрезы) – для отверстий диаметром от 12 до 150 мм, многослойных материалов. Характеризуются малой силой резанья, дают высокие показатели шероховатости, которых невозможно добиться свёрлами других видов. Подходят даже для обычных дрелей. Хвостовик должен быть прочным и мощным, чтобы исключить проскальзывание в патроне. Их выбирают в зависимости от того, какие работы проводятся и с каким видом стали. От свёрл по дереву они отличаются углом заточки и наличием двух продольных канавок, отводящих стружку в сторону.

Варианты на фото

Профессионалы выделяют 5 пунктов общих критериев выбора сверла по металлу:

1. Вид и особенности металла, с которым собираетесь работать, в том числе марка стали;
2. Глубину «проходки»;
3. Вид сверления (сквозное или проникающее);
4. Диаметр отверстий;
5. Каким инструментом пользуетесь (ручная или электрическая дрель, разновидности – перфоратор, шуруповёрт или дрель), его общие характеристики.

Учтите, что покупать набор свёрл для бытового использования не стоит. Если не использовать свёрла в профессиональных целях, многие инструменты вам не понадобятся, и деньги будут потрачены зря. Если собираетесь покупать сверло для постоянного использования, не экономьте.

Особенности выбора

Профессионалы выбирают свёрла по следующим критериям:

1. Материалу;
2. Цвету;
3. Маркировке;
4. Углу заточки;
5. Размеру;
6. Хвостовику;
7. Производителю.

Определить их на глаз несложно, но перед этим обязательно узнайте, какого типа у вас дрель. Например, для отверстий с большим сечением потребуются низкооборотные дрели значительной мощности с соответствующими свёрлами. Дополнительно учтите, что некоторые виды свёрл используют только с охлаждающими растворами, во избежание сгорания их и металла.

Какой материал лучше

Для использования сверла в быту лучше выбрать одно сверло для работы с металлом различной плотности. Подбирая инструмент для работы с алюминием и сталью, ориентируйтесь на стоимость.

Дешёвые — изделия китайского производства. Они быстро ломаются или становятся тупыми. Для продолжительной работы они потребуются во множественном числе, причём общая их стоимость несоразмерна покупке единственного, но качественного сверла.

В поисках качественного инструмента обращайтесь к продукции известных марок. Они изготавливаются из твёрдой стали и являются цельнокатаными.

Сверла высшего качества — цельнокатаные

Подделку определяют на вес. Сверло не должно быть слишком лёгким.

Выбираем по цвету

На магазинных полках свёрла встречаются следующих расцветок, которые напрямую указывают их качество:

• Серые – дешёвые свёрла низкого качества, не подвергавшиеся обработке для повышения прочности, подвержены сгоранию;
• Чёрные – обработанные перегретым паром, прочные, долговечные, доступные по цене;
• С бледным золотистым оттенком – обработанные прочные свёрла из закалённой стали;
• С насыщенным золотым напылением – дорогие свёрла из титана с высокой прочностью и наиболее долговечные. Наиболее качественные и дорогие сверла и цвет имеют соответствующий — золотой

Это не значит, что серые или чёрные свёрла покупать не нужно. Подойдите к выбору со стороны практичности – если нужно просверлить лишь пару отверстий, можно сэкономить, купив несколько свёрл, а если планируете более глобальные работы – лучше приобрести «золотое» сверло, которое прослужит гораздо дольше.

Маркировка

Маркировка сверла подразумевает определённое сочетание буквенно-цифровых значений и указывает:

• Диаметр сверла;
• Твёрдость стали;
• Примеси металлов в сплаве;
• Технологию и место производства.

Учтите, что маркировка ставится не везде – например, на свёрлах диметром меньше 2 мм её нет. На инструментах отечественного производства диаметром от 2-х до 3 мм ставится марка и сечение, на изделиях размером от 3 мм – данные о сечении, марке металла, примесях в сплаве, торговой марке. Если решите купить импортные свёрла, на них будет указана страна-производитель, марка компании и сплава металла, диаметр сверла и сечение, класс точности и рекомендации по применению.

Наиболее качественные свёрла характеризуются маркировкой СССР.

Основные типы маркировки:

• HSS-R и HSS-G – подходят для работы с литой, легированной, углеродистой сталью прочностью до 900 Н/мм2, алюминиевого, мельхиорового, графитового, бронзового или латунного сплава и чугуна;
• HSS-G Co 5 – для обработки металлов прочностью до 1110 Н/мм2, подходит для сверления нержавейки, углеродистой, легированной, не теплостойкой, жароустойчивой стали;
• HSS-GTiAN/TiN – свёрла с титаново-нитридно-алюминиевым напылением, пригодны для работы с чугуном, латунью, мельхиором и бронзой, литой сталью.

Также встречаются свёрла из кобальта (одни из наиболее дорогих и прочных видов свёрл, подходят для сверления твёрдых металлов) и твёрдых сплавов металла (подходят для обработки металлов большой толщины, обладают односторонним, острым углом заточки).

Угол заточки

Угол заточки – это угол между кромками. Для различных видов металла он отличается. Например:

• Свёрла для стали обладают углом заточки 116-140 градусов;
• Для работы с бронзой, латунью и алюминием потребуется заточка 110-135 градусов (такие свёрла встречаются чаще всего);
• Для «нержавейки» — 120 градусов;
• Для чугуна – 118 градусов.

От того, насколько правильно вы подберёте сверло по углу заточки, зависит лёгкость сверления разных видов металла.

Какого размера бывают свёрла

Размеры свёрл существуют разные, но ГОСТ нашей страны устанавливает следующие параметры:

• Короткие (ГОСТ 4010-77) – диаметром 0,3-0,20 мм, длиной – 20-131 мм;
• Удлинённые (ГОСТ 10902-77) – диаметром 0,3-0,20 мм, длиной – 19-205 мм;
• Длинные (ГОСТ 886-77) – диаметром 1-20 мм, длиной – 56-254 мм.

Они позволяют делать отверстия разной глубины.

Что такое хвостовик и какие они бывают

Хвостовиком называется часть сверла, зажимаемая патроном сверла или перфоратора. Вначале они были одного типа – четырёхгранные, помещались в отверстие патрона дрели и закреплялись винтом. Позже появились усовершенствованные виды хвостовиков, используемые для различного вида инструментов.

1. Цилиндрические – встречаются чаще всего. Как правило, такие изделия обладают одинаковым размером основания и диаметра сверла. Иногда встречаются модели, в которых хвостовик толще или тоньше сверла. Недостаток – проскальзывание хвостовика, из-за чего не получается передать сверлу большой крутящий момент. Достоинство – если сверло заклинит в рабочей поверхности, дрель будет защищена от поломок;
2. Шестигранные (они же гексагональные и hex) хвостовики – подходят для различных видов дрелей. Недостаток –незначительная точность при применении держателя ¼ дюйма; Такая форма хвостовиков подходит практически к любой модели дрелей
3. SDS хвостовики – детище ТМ Bosh для горячей смены свёрл в перфораторах. Встречаются разных видов: SDS (с двумя желобами диаметром 10 мм, вставляются в патрон на 40 мм), SDS-plus (распространённые хвостовики диаметром 10 мм, ставятся в патрон на 40 мм, используются на лёгких перфораторах, диаметр бура – 4-26 мм), SDS-top (встречаются редко, имеют 2 открытых и 2 закрытых паза, характеризуются диаметром 14 мм, в патроне – на 70 мм, диаметр бура – 16-25 мм, подходят для перфораторов 4-килограмового класса со сменным патроном), SDS-max (широко распространены, подходят для буров более 20 мм, вставляются в патрон на 90 мм, диаметр – 18 мм, обладают 3 закрытыми и 2 открытыми пазами), SDS-quick (4-10 мм), SDS-hex (используются в отбойных молотках, пиках, бурах); Хвостовики разработанные специально для перфораторов
4. Шлицевые хвостовики – обладают теми же параметрами, что и SDSMax;
5. Трёхгранные– зажимаются в трёхкулачковые патроны, главное преимущество – передают большие крутящие моменты; Такие хвостовики обеспечивают наибольший крутящий момент
6. Конические – используются в промышленных ручных дрелях и станках.

Лучшие производители

При покупке свёрл важно обращать внимание на производителя. В этом случае цена оправдывает качество, и чем известнее бренд, тем лучше заточка сверла, сплав металла, износостойкость и устойчивость к чрезмерному нагреву. Если покупаете сверло не одноразового использования – не экономьте на инструменте. Для разовых работ подойдут дешёвые варианты.

Для удобства мы объединили характеристики основных производителей в таблицу:

В магазинах вы найдёте свёрла разных размеров и формата, различные по твёрдости и цветам, разделённые по углу заточки, с различными хвостовиками и с многообразием производителей. Для того чтобы не ошибиться с выбором сверла, определитесь с тем, для чего оно нужно вам сейчас и понадобится ли оно в будущем. Если вы будете руководствоваться этими принципами, покупка сверла не превратится в проблему.

Как выбрать сверло по металлу

Содержание

Как выбрать сверло по металлу

В этой статье мы подробно расскажем, как выбрать сверло по металлу. Вы получите ответы на следующие важные вопросы.

1. Какие выбрать сверла по металлу для выполнения определенных работ?
2. Какие характеристики и особенности имеют самые популярные спиральные разновидности?
3. О чем говорит цвет сверл?
4. Как читать их маркировку?
5. Для чего подходят различные хвостовики?
6. Что следует дополнительно учесть при выборе сверл?

Изучив информацию, вы сможете без проблем купить сверла по металлу, которые лучше всего справятся со своими задачами.

Выбираем сверла по металлу в зависимости от их вида и назначения

Выбирая сверло по металлу, мастер, в первую очередь, смотрит на его вид.

Спиральные сверла

Самый популярный вид. Эти простые дешевые сверла предназначены для проделывания глухих и сквозных отверстий определенных диаметров. Рабочая часть представляет собой цилиндрический стержень с двумя режущими кромками. Канавки служат для отвода стружки.

Фотография №1: спиральные сверла по металлу

Конусные сверла

Рабочие части имеют форму конусов. В быту такие сверла по металлу применяют редко. Они лучше всего подходят для специальных станков и двуручных дрелей. С их помощью проделывают отверстия с диаметрами от 6 до 60 мм.

Фотография №2: конусное сверло по металлу

Как выбрать ступенчатое сверло по металлу

Конические ступенчатые сверла по металлу лучше всего подходят для проделывания отверстий в тонких листах. Выглядят эти инструменты так.

Фотография №3: ступенчатое сверло по металлу

Как видите, при проделывании отверстий различных диаметров в тонколистовом металле инструмент не нужно менять.

Центровочные сверла по металлу

Центровочные сверла по металлу предназначены для проделывания в заготовках центровочных отверстий. Они необходимы для фиксации изделий на различных специальных станках.

Фотография №4: центровочные сверла по металлу

Левосторонние сверла

Левосторонние сверла по металлу специально предназначены для высверливания болтов и винтов со сломанными головками. С помощью обычных сверл сделать это не получится. Болт или винт будет прокручиваться.

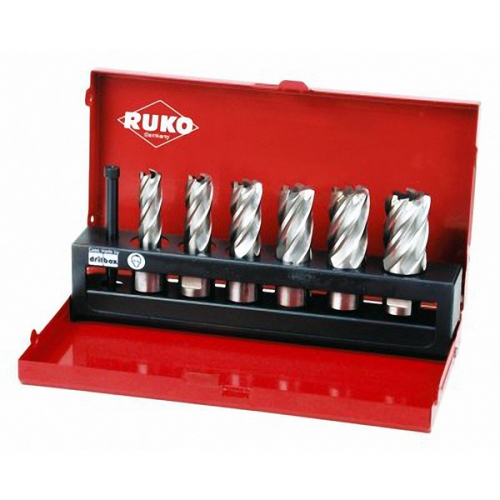

Корончатые сверла по металлу

Корончатые сверла или кольцевые фрезы применяют для быстрого просверливания в металлических заготовках отверстий больших диаметров (от 15 до 100 мм). Принцип работы таких инструментов основан на корончатом фрезеровании. На него тратится в 4–12 раз меньше энергии, чем при использовании обычных сверл.

Фотография №6: корончатые сверла по металлу

Такие сверла предназначены для установки на сверлильные, фрезерные и токарные станки. Для ручной работы используют специальные инструменты с зажимами типа QuickIN Plus.

Перовые сборные сверла

Перовые сборные сверла отлично подходят для обработки чугуна, конструкционной стали и твердых поковок. С помощью этих инструментов проделывают фасонные и ступенчатые отверстия больших диаметров. Перовые сборные сверла состоят из державок, к которым крепят пятигранные режущие пластины различных размеров. Для отвода стружки на них имеются специальные канавки.

Твердосплавные сверла

Твердосплавные сверла изготовлены с применением особо прочных материалов. Существуют следующие разновидности таких инструментов.

1. Монолитные.
2. Сварные.
3. Со специальными пластинами.

Такие инструменты покупают для обработки заготовок из жаропрочных сталей и сплавов титана.
Далее расскажем, как выбрать качественное спиральное сверло по металлу.

Спиральные сверла по металлу: особенности выбора

При выборе сверл по металлу мастера смотрят на:

1. материал изготовления;
2. цвет;
3. маркировку;
4. размеры;
5. форму хвостовика;
6. производителей.

Из каких материалов изготавливают сверла по металлу

Основной материал, идущий на изготовление сверл по металлу, — быстрорежущая сталь. Для повышения надежности и расширения функционала добавляют кобальт и молибден.
К примеру, если в сплаве содержится 5 % кобальта, срок службы сверла увеличивается в три раза. Таким инструментом можно работать с заготовками из нержавеющей и легированной сталей с пределами с пределами прочности на растяжение до 1000 Н/мм2.

Что говорит цвет сверл по металлу о технологиях их изготовления

При выборе сверла по металлу его качество можно оценить по цвету.

1. Серые сверла по металлу.

Изготовлены без применения дополнительной обработки. В быту используются чаще всего. Однако качество, срок службы и функциональность оставляют желать лучшего.

Фотография №9: самые распространенные сверла по металлу

1. Черные сверла по металлу.

Черный цвет говорит о том, что при финишной обработке инструментов использовался перегретый пар. Такие сверла подходят для работы с заготовками из легированных и углеродистых сталей, цветных металлов и иных материалов с прочностью на растяжение до 800 Н/мм2.

Фотография №10: парооксидированные сверла по металлу

1. Сверла по металлу со слабым золотистым оттенком.

Он означает, что при финишной обработке применяли отпуск для снятия внутренних напряжений и закалку. Отличаются надежностью и долговечностью.

Фотография №11:: закаленное сверло по металлу

Стоят дороже аналогов, но отличаются максимальными качеством и долговечностью. Ярко-золотой цвет означает, что сверло покрыто нитритом титана. При помощи таких инструментов можно обрабатывать заготовки из материалов с прочностью на растяжение до 1100 Н/мм2. Еще одно преимущество таких сверл — низкий коэффициент трения.

Фотография №12: сверло, покрытое нитритом титана

Размеры сверл по металлу

Размер также относится к основным критериям выбора спирального сверла по металлу. По ГОСТу эти инструменты делятся на три группы.

1. Короткие. Диаметр — 0,3–20 мм. Длина — 20–131 мм.
2. Удлиненные. Диаметр — 0,3–20 мм. Длина — 131–205 мм.
3. Длинные. Диаметр — 1–20 мм. Длина — 205–254 мм.

Выбирайте сверла по металлу в зависимости от габаритов заготовки, а также типа и диаметра отверстия, которое необходимо проделать.

Российская и зарубежная маркировки сверл

По российским стандартам:

1. маркировке подлежат все спиральные сверла диаметром от 2 мм;
2. на сверла диаметром 2–3 наносят лишь марку стали и поперечное сечение;
3. на сверла диаметром от 3 мм также наносят логотип компании-производителя.

В российских маркировках присутствуют цифры и буквы «Р», «М» и «К».

1. «Р6». Означает, что сверло изготовлено из быстрорежущей стали с 6-процентным содержанием вольфрама.
2. «М5». Говорит о том, что в сплаве присутствует молибден (5 %).
3. «К5». Добавлен кобальт (5 %).

Изображение №1: правила расшифровки российских маркировок

В зарубежных маркировках букву «Р» заменяет аббревиатура HSS. К ней добавляют информацию о составе сплава и предназначении сверла. Перечислим чаще всего встречающиеся обозначения и их расшифровки.

1. HSS-TiN. Свело покрыто нитридом титана. Термостойкость инструмента — 600 °C.
2. HSS-TiAN. Нитрид титана легирован алюминием. Термостойкость инструмента — 900 °C.

Это самые надежные и износостойкие сверла, предназначенные для работы с различными металлами (включая титан).

1. HSS-G. Предназначение таких инструментов — сверление углеродистых и легированных сталей, а также сплавов из меди и алюминия.
2. HSS-E. Кроме вышеперечисленных материалов сверлят нержавеющие и кислотостойкие стали.
3. HSS-G Co 5. Сверлят различные металлы с прочностью на растяжение до 1100 Н/мм2.

Фотография №13: пример зарубежной маркировки сверла

Выбор спирального сверла по металлу по форме хвостовика

При выборе сверла по металлу также обратите внимание на форму хвостовика. Хвостовик — это часть сверла, которая зажимается в патроне. Существуют следующие основные разновидности хвостовиков.

Самый распространенный тип. Обычно диаметры хвостовика и сверла совпадают, но есть и модели, в которых хвостовики толще или тоньше рабочих частей. К недостаткам цилиндрических хвостовиков относят невозможность передачи инструменту большого крутящего момента. Главное достоинство заключается в том, что при заклинивании сверла дрель не сломается.

Фотография №14: сверло с цилиндрическим хвостовиком

Могут зажиматься обычными кулачковыми патронами и вставляться в специальные держатели. На сверла с такими хвостовиками можно передавать большие крутящие моменты. При установке таких инструментов в держатели немного снижается точность.

Фотография №15: сверла с шестигранными хвостовиками

Сверлами с такими хвостовиками оснащают промышленные дрели и станки.

Фотография №16: сверла с коническими хвостовиками

Лучшие производители сверл

Перечислим производителей сверл, продукция которых пользуется популярностью.

Эта немецкая компания занимает лидирующую позицию на рынке. Несмотря на высокие цены спрос на продукцию не уменьшается, т. к. она отличается высокими качеством и долговечностью. Купить сверла Bosh можно как поштучно, так и в наборах.

Фотография №17: сверла Bosch

Эта компания также находится в Германии. Поставляет на мировой рынок различные режущие инструменты. Продукция сочетает в себе высокое качество и приемлемую стоимость. Особого внимания заслуживает серия спиральных сверл с крестовой заточкой (TL 3000).

Фотография №18: сверла Ruko

Это один из ведущих отечественных производителей. Рекомендуем обратить внимание на серию «Кобальт». В нее входят надежные, точные и качественные сверла по металлу (ГОСТ 10902-77). При этом цены на продукцию значительно ниже.

Фотография №19: сверла «Зубр»

Это наша собственная торговая марка. Мы специализируемся на выпуске износостойких и качественных спиральных сверл по ГОСТу 10902-77 с цилиндрическими хвостовиками. На изготовление идет быстрорежущая сталь марки Р6М5. Наши сверла подходят для работы с различными металлами (серый чугун, цветные металлы и их сплавы, жаропрочные, высокопрочные и стойкие к коррозии стали и сплавы, титановые сплавы и пр.). Приобрести нашу продукцию вы можете по максимально низким ценам.

Как правильно выбрать сверло по металлу: важные особенности

Чтобы правильно выбрать сверло по металлу, учтите следующие важные особенности.

1. Обратите внимание на угол заточки. Его выбирайте в зависимости от типа металла, который будете сверлить.
2. Бронза — 130–140°.
3. Чугун — 118°.
4. Конструкционная сталь — 116°.
5. Нержавеющая сталь — 120°.
6. Если приобретаете сверла для редкого бытового пользования, можно сэкономить и купить дешевые серые модели. В противном случае — выбирайте качество.
7. Удостоверьтесь в том, что хвостовик подходит к вашему инструменту.
8. Если нужно соблюсти допуски, приобретайте сверла повышенного класса точности (А1).

Как выбрать сверло по металлу для дрели под саморез

Чтобы подобрать сверло под саморез по металлу, руководствуйтесь следующим принципом. Диаметр сверла должен быть меньше диаметра самореза.

Изображение №2: таблица для выбора диаметров сверл под саморезы по металлу

Перед вкручиванием крепежа смажьте отверстие машинным маслом. Фиксация пройдет без особых усилий.

Как выбрать сверло

Виды сверл и их назначение.

Зачем нужно сверло, знает каждый – для сверления отверстий. Многие знают, что сверла бывают по металлу, дереву и бетону. Некоторые смогут отличить сверло Форстнера от перового. Но прогресс не стоит на месте и сегодня на полках магазинов лежат десятки видов сверл, различающихся как конструкцией и материалом изготовления, так и особенностями применения. И, разумеется, различаются они и ценами.

Одиночное сверло по металлу может стоить как 10, так и 500 рублей, причем, внешне на первый взгляд различия между ними не будет. Вот только первое будет вязнуть в алюминии, перегреется и затупится при сверлении толстого железа, а нержавеющую сталь сверлить просто не сможет. Для того, чтобы не выкинуть деньги на ветер при покупке сверл, следует четко определиться с тем, какой материал требуется сверлить и на какие характеристики сверл следует обращать внимание при обработке этого материала.

Характеристики сверл.

Вид. Определяет конструкцию сверла. Различают сверла следующих видов:

Спиральные (винтовые) – самый распространенный вид сверл. Представляет собой металлический цилиндр с 2-4 винтовыми спиральными канавками, отводящими стружку и уменьшающими трение боковой поверхности сверла о стенки отверстия. С одной стороны сверло заточено, образуя – по линии пересечения заточки и передних поверхностей канавок – режущую кромку. С противоположной стороны находится хвостовик, предназначенный для закрепления сверла в станке или дрели. На хвостовике часто находится маркировка, по которой иногда можно определить материал сверла и его эксплуатационные характеристики. На сверлах российского (и китайского для России) производства должна быть указана марка стали, на сверлах иностранного производства маркировка может быть различной, чаще всего встречается упоминание HSS (High Speed Steel – быстрорежущая сталь).

Спираль Левиса или шнековое сверло – от спирального сверла отличается числом спиральных канавок (она одна) и режущей частью с центрирующим жалом. Жало имеет резьбовую нарезку, позволяющую сверлу самостоятельно заглубляться в дерево без нажима на дрель. Такие сверла предназначены для проделывания глубоких сквозных отверстий среднего диаметра. Отверстия, просверленные спиралью Левиса, имеют гладкую внутреннюю поверхность. К недостаткам можно отнести высокую стоимость таких сверл, склонность к уходу от оси и к заклиниванию. Также такие сверла достаточно хрупкие.

Для предотвращения ухода от оси можно порекомендовать предварительное просверливание на максимально доступную глубину обычным тонким (не толще центрирующего жала) сверлом. До этой глубины спираль Левиса пройдет в нужном направлении, дальше направление будет поддерживаться за счет фиксации сверла в уже просверленном отверстии.

Для предотвращения заклинивания сверлить следует на малых оборотах, мощность дрели должна соответствовать диаметру сверла и глубине сверления. Для спиралей Левиса диаметром более 30 мм рекомендуются дрели с константой электроникой, дополнительными ручками, мощностью от 1500 Вт и высоким крутящим моментом.

Перовое сверло имеет плоскую рабочую часть с двумя режущими кромками, разделенными центрирующим острием. За рабочей частью идет хвостовик, представляющий собой относительно длинный и тонкий стержень. Такие сверла используются для сверления в дереве отверстий большого диаметра (12-55 мм). К преимуществам перовых сверл относятся простота применения и низкая цена. Кроме того, глубокие отверстия диаметром 35-55 мм можно просверлить только такими сверлами. Недостатков тоже хватает:

— отсутствует отвод стружки, сверло необходимо часто вынимать и извлекать из отверстия стружку

— сверло склонно к уходу от оси и к непрямолинейности сверления, предварительное просверливание направляющего отверстия помогает слабо

— края отверстия грубые, неровные

— невозможно рассверлить отверстие диаметра большего, чем максимальный диаметр центрующего кончика

— диаметр и форма отверстия выдерживается неточно

Сверло Форстнера позволяет делать в дереве аккуратные отверстия большого (20-40 мм) диаметра. Аккуратный рез обеспечивается сложной конструкцией режущей части, содержащей, кроме двух режущих кромок, еще и радиальные резцы по кругу, подрезающие волокна древесины до снятия их режущими кромками. Два наклонных канала в режущей части отводят стружку. Сверло фиксируется в отверстии за счет плотного прилегания стенок режущей части к дереву, что обеспечивает прямолинейность сверления. В результате получается идеально круглое отверстие с плоским, ровным дном (за исключением углубления от направляющего шипа) и ровными краями. Аккуратность отверстий позволяет использовать сверло Форстнера при изготовлении мебели.

К недостаткам сверла Форстнера относятся их высокая стоимость и невозможность рассверливания отверстий.

Ступенчатые сверла представляют собой набор режущих частей разного диаметра на одном стержне, расположенных по возрастанию диаметра. Предназначены для сверления листового материала толщиной 1-8 мм. Максимальная толщина материала определяется высотой одной режущей части ступенчатого сверла. Основными преимуществами ступенчатого сверла являются точное выдерживание центра и аккуратные края отверстия; даже при сверлении отверстий большого диаметра в тонких листах. Если попытаться просверлить тонкий лист сверлом большого диаметра, материал, скорее всего, будет поврежден, а центр точно выдержать не удастся. Раньше такие отверстия сверлили с помощью набора спиральных сверл, понемногу увеличивая диаметр. Ступенчатое сверло делает то же самое, но без смены инструмента. Также достоинствами ступенчатых сверл являются универсальность (одним сверлом можно сверлить отверстия разного диаметра) и возможность снятия фаски одновременно с сверлением. Недостатками являются высокая цена и ограниченная толщина просверливаемого материала, определяемая высотой «ступеньки»

У фрезеровального сверла на боковых гранях есть острые насечки, с помощью которых оно способно производить фрезерование не слишком толстого листового материала. Кто из мастеров не ломал сверло, пытаясь расширить просверленное отверстие, двигая дрель вдоль поверхности? Обычные спиральные сверла такого не любят, да и эффект обычно далек от идеального – канавки спиральных сверл для фрезеровки годятся плохо. А вот фрезеровальным сверлом такой фокус вполне можно провернуть. Конечно, ручной фрезер такое сверло не заменит – производительность его невысока, да и качество пропила оставляет желать лучшего. Но для расширения просверленного отверстия или для просверливания овальных отверстий оно подходит как нельзя лучше. Недостатки фрезеровального сверла:

— сложно фрезеровать пазы: нижняя часть фрезеровального сверла представляет собой обычное спиральное сверло, и, если отверстие не сквозное, то эта часть будет мешать фрезеровке.

— толщина обрабатываемого материала ограничена длиной фрезерующей части

— нагрузка, создаваемая таким сверлом при фрезеровке, вредна для подшипников дрели – следует двигать сверло по поверхности медленно, с дозированным усилием, иначе есть опасность повредить дрель.

Центровочный кернер – это не сверло, а приспособление для точной разметки мест установки шкантов в мебельных деталях. Кернер плотно вставляют тупой частью в готовое отверстие под шкант (для этого подбирают из набора кернер подходящего диаметра), прикладывают деталь к соединяемой точно так, как они должны быть соединены и легким ударом по первой детали оставляют на второй отметку для сверления ответного отверстия под шкант. Это наиболее точный способ ручного сверления отверстий под шканты.

Назначение сверла определяет, для сверления какого материала оно предназначено.

Сверла по металлу могут быть спиральными, ступенчатыми и фрезеровальными.

Сверла по металлу должны быть изготовлены из быстрорежущей стали. Об этом должна сказать маркировка на сверле. Если никакой маркировки на сверле нет, следует отнестись к такому изделию с осторожностью, особенно если оно выделяется низкой ценой. В продаже есть большое количество дешевых сверл из низкокачественной стали, неспособных просверлить отверстие даже в тонком железе, не говоря уже о более прочных металлах. Если маркировка есть, она может подсказать, какие металлы можно сверлить этим сверлом.

Также некоторое представление о назначении сверла можно составить по углу заточки. Острый угол заточки (80-90°) говорит о том, что сверло предназначено для мягких металлов. Самый распространенные углы заточки находятся в пределах 100-120° – у сверл для сверления сталей и чугунов. Сверла для сверления самых твердых металлов имеют угол заточки 130-140°.

Сверлом по дереву может быть спиральное и перовое сверло, сверло Форстнера, спираль Левиса, а также ступенчатое и фрезеровальное сверла. Спиральное сверло по дереву имеет особый вид заточки режущей части – в центре сверла при заточке формируется центрирующий шип – он призван точно центрировать сверло в выбранной точке. Можно сверлить дерево сверлом по металлу, но, из-за неоднородной твердости дерева, в начале сверления сверло может съехать в сторону – туда, где дерево мягче. Поэтому, если требуется точность сверления, лучше сверлить специализированным сверлом по дереву.

Сверла по кирпичу и бетону чаще всего бывают спиральными и имеют на конце режущей части напайку из победита (композитный материал повышенной твердости). При покупке такого сверла следует выбирать изделия проверенных производителей, таких как Bosch или Makita – победитовые сверла стоят недорого и большого урона кошельку такая покупка не нанесет, зато убережет от покупки некачественного китайского сверла, которое не то, что бетонную – гипсовую стену толком не просверлит. В то же время следует иметь в виду, что отверстие большого диаметра (более 6 мм) и/или большой глубины в бетоне даже самым качественным сверлом просверлить будет проблематично – даже ударной дрелью. Если таких отверстий нужно сделать более одного-двух, делать их надо исключительно перфоратором.

Спиральные сверла по камню схожи со сверлами по кирпичу/бетону и отличаются разве только большим углом заточки режущей напайки из победита. Чаще всего такие сверла являются универсальными и способны сверлить как камень, так и кирпич или бетон. Другое дело, что производительность таких сверл может оказаться удручающе низкой – природный камень прочнее бетона и сверление одного-единственного отверстия может занять десятки минут.

Сверла по стеклу/кафелю бывают двух видов – трубчатые с алмазным напылением и перовые с напайкой из карбида вольфрама. И те и другие сверлят примерно с одинаковой эффективностью, разве что при просверливании больших отверстий в кафеле лучше воспользоваться трубчатым сверлом (оно скорее сохранит эмалевую поверхность от сколов). А просверлить большое отверстий в стекле, наоборот, перовым будет легче – его острым кончиком начать сверлить намного проще; трубка же будет первое время «ездить» по стеклу.

Универсальные сверла способны обрабатывать несколько видов материалов – на упаковке обычно указано, каких именно. Чаще всего это победитовые сверла, заточка которых позволяет сверлить не только бетон/кирпич, но и металл, дерево и другие, менее твердые материалы.

Привод сверл (хвостовик) определяет вид части сверла, зажимаемого патроном. Чаще всего бывает цилиндрическим или шестигранным. Цилиндрический привод предназначен для зажатия в патроне дрели. Шестигранный также можно зажать в патроне, либо вставить в стандартный держатель для бит – это ускоряет замену сверла. Кроме того, шестигранный хвостовик позволяет передать на сверло больший момент без его прокручивания. Поэтому для сверл с тонким хвостовиком, требующих высокого момента (например, перовых) хвостовик делается шестигранным.

Инструменты

Сверла – очень востребованный инструмент не только в разных сферах деятельности, но и в быту, в ежедневном использовании. Очень широкий ассортимент сверл разных производителей иногда просто ставят в ступор обычного покупателя. Давайте узнаем, как выбрать сверло по металлу и сверлам какого производителя стоит отдать предпочтение.

Содержание

Сверла по металлу

Сверла по металлу используются для вырезания отверстий в нелегированной и легированной стали, в чугуне, цветном металле и т.д. Этот тип сверл имеет спиральную форму, отсюда и соответствующее название – спиральные сверла. Спиральные сверла имеют две продольных канавки, которые отводят стружку во время сверления. Существует несколько типов хвостиков спиральных сверл – конические, шестигранные и цилиндрические. Конические вставляют напрямую в станок, цилиндрические — в специальный патрон.

Если вы заинтересованы вопросом: «Какие сверла по металлу лучше?», при выборе сверла обратите внимание на цвет, он многое скажет о качестве.

Выбираем качественное сверло по цвету

Если сверло имеет черный цвет, значит, при финишной обработке использовался перегретый пар. Такое сверло имеет повышенную износостойкость.

Если при финишной обработке применяли отпуск для снятия внутренних напряжений, сверло будет иметь слабый золотистый оттенок.

Качественные сверла по металлу имеют яркий золотистый оттенок — на сверло нанесен слой нитрида титана. Это очень качественные инструменты, имеют высокую прочность и уменьшенное трение. Немого дороже остальных, но и по качеству выше остальных.

Обычное серое сверло (самое дешевое) не имеет никакой обработки. Минимальная цена и такой же срок службы, и больше ничего.

Посмотрите фото сверл по металлу, чтобы окончательно запомнить виды цветов и присущие им характеристики.

Маркировка сверл по металлу

Маркировка зависит от диаметра. Сверла до 2мм не маркируются, на сверлах до 3мм указывают марку стали и диаметр, более толстые сверла могут нести информацию о производителе и классе точности.

Маркировка сверла начинается с буквы Р – быстрорежущая сталь. В виде числового значения также указывают содержание различных веществ в сплаве. К примеру К6 – часть кобальта, М3 – содержание молибдена. На импортных сверлах маркировка идет в виде значений HSS или Din.

Узнав характеристики и типы сверл, вы теперь точно знаете, как выбрать сверло по металлу. Мы лишь приведем примеры качественных сверл, которые широко используются профессионалами.

Спиральные сверла RUKO по металлу TL 3000 (HSS-G, HSS-E, HSS-G TiN, HSS-G TiAlN)

Сверла по металлу ruko модельного ряда TL 3000 известны потребителям как высококачественный материал по приемлемой цене. Диаметр сверл – от 3мм (имеют крестовую заточку по стандарту DIN 1412 C). Сверла имеют угол заточки 130°. В зависимости от конкретной модели имеют покрытия нитрида титана, алюмонитрида титана и т.д.

Многоцелевые сверла, отлично подходят для большой глубины сверления. Лучше всего подходят для материалов, которые образовывают длинную и среднюю стружку.

Сверла HSS-G отлично сверлят углеродистые и легированные стали, чугун, медный и алюминиевый сплав.

HSS-E кроме углеродистой и легированной стали сверлит нержавеющую и кислостойкую сталь, а также медный и алюминиевый сплав.

HSS-G TiN и HSS-G TiAlN подходят для работы со всеми вышеописанными материалами, а также титановым сплавом.

Сверла по металлу BOSCH HSS-CO

Сверла компании BOSCH модельного ряда HSS-CO выполнены из быстрорежущей стали по всем стандартам. Сверла имеют оксидное покрытие, которое быстро удаляет стружку во время сверления. Стандартная кромка в форме зубила с углом заточки 135° с сеточной шлифовкой подходит практически для любых типов работ.

Легирование кобальтом улучшает прочность и термостойкость сверла. Предел прочности на разрыв составляет 1000Н/мм2, что позволяет работать с большинством видов стали и сплавов, а также справляться с тяжелыми производственными задачами.

Класс точности h8 обеспечивает необходимую выдержку наружного диаметра.

Сверла по металлу HAISSER с титановым покрытием

Одни из мощнейших сверл, которые используются при экстремальной нагрузке в бытовых и промышленных условиях. Сверла имеют крестообразную заточку. Титановое покрытие дает максимальное охлаждение, что позволяет работать в самых тяжелых условиях. Основное применение сверла находят в сфере индустриальных и сложных работ. Угол 135 с сетчатой шлифовкой. Титан-нитридное покрытие дает минимальное трение и уменьшение холодной сварки. Благодаря высокой износоустойчивости сверла имеют уникально долгий срок службы.

Рекомендуется для: нелегированной и легированной стали, бронзы, меди, металлокерамики, плексигласа и т.д.

Сверло по металлу ЗУБР «Кобальт»

Сверло по металлу ЗУБР изготовлено из быстрорежущей стали Р6М5К5. Имеет цилиндрический хвостовик. По классу прочности относится к категории А1. Использование кобальта (5%) в изготовлении придает этому сверлу дополнительную прочность и устойчивость к износу.

Используются сверла «Кобальт» для сверления цветных металлов, нержавеющей стали, труднообрабатываемой вязкой стали и т.д. Сверла выполнены в соответствии с ГОСТ 10902-77. Цена на сверла ЗУБР «Кобальт» вполне соответствует качеству изделия, поэтому многие покупателю делают выбор в пользу этого продукта.
