Как сделать угольник своими руками

Угольник из веревки своими руками

• Георгий Меньшиков 15 января 2018
• Полезные советы

Самодельный угольник из веревки — это просто и точно!

Угольник нужен всегда. Современный мир трудно представить без простейшего измерительного инструмента угольника. Везде, где что-то нужно поставить или укрепить перпендикулярно друг другу требуется угольник. Нужно, например, выставить стенку под прямым углом к полу. Маленьким угольником это не сделать. Чем длиннее сопрягаемые детали, тем больше должен быть угольник, чтобы обеспечить нужную точность ориентации.

Большие угольники есть, но стоят они дорого. Угольник размером 1050х500 мм. продают за 9800 рублей! Наверно, какой нибудь сарай стоит дешевле. Но, в малом строительстве, и такой угольник не решает проблему. Там уже нужны угольники со стороной несколько метров. Что делать?

Решить задачу просто, если знать «волшебные» числа 3,4 и 5!

Наш угольник будет складным и может уместиться в кармане.

Итак, процесс изготовления:

1. Вбиваем в длинную доску два гвоздя на расстоянии L= 5 метров друг от друга. Это расстояние нужно выполнить точно, Разметку лучше делать металлической рулеткой.
2. Надеваем на гвозди два кольца, например от ключей, и туго стягиваем кольца прочным шпагатом или веревкой. Веревку или шпагат надо надежно закрепить на кольцах.
3. Вбиваем в доску два гвоздя на расстоянии L=4 метра и повторяем операцию по пункту 2.
4. Повторяем то же самое при L=3. Все. Угольник готов.

Проверим перпендикулярность вертикального бруса к горизонтальной платформе. Закрепим с помощью гвоздей один из тросиков, например трехметровый, на вертикальном брусе в точках 1 и 2. На те же гвозди оденем кольца пяти и четырехметровых тросиков, сводим свободные концы вместе и натягиваем конструкцию. Если точка 3 совпала с горизонтальной платформой – все в порядке. Угол 90 градусов.

Разумеется, что можно делать угольник не из трех отдельных тросиков, а из одного, выполненного треугольником. Тогда потребуется только три кольца, правильно расположенных на веревке.

Похожий вариант проверки рамы приведен на фото. А вот еще вариант проверки той же рамы, если у вас нет угольника, но есть металлический метр.

Отмерьте от угла рамы два катета по 60 и 80 сантиметров, приложите к рискам линейку. Если катеты измерены точно и метр линейки совпал с рисками, то рама сделана, верно. Угол прямой.

И, наконец, правильно поставим забор на приусадебном участке.

Натяните вдоль забора один из катетов нашего угольника и закрепите его колышками. Растяните наш угольник и забейте третий колышек. Вы получили прямой угол. Можно ставить забор.

Все эти фокусы с веревочным угольником основаны на школьной формуле: « квадрат гипотенузы равен сумме квадратов катетов».

Целые числа три четыре и пять, удовлетворяющие этому условию, легко запоминаются. Эти числа можно кратно изменять.

Можно, например, сделать отрезки длиной 1,5 2 2,5 метров, или 0,6 0,8 1 метр и даже 0,3 0,4 0,5 метра. Нужно только учесть, что чем меньше размер отрезков, тем точнее нужно выполнить их длину.

Расчет показывает, что при самых неблагоприятных стечениях обстоятельств, когда ошибка в длине всех тросиков будет 1 см, то для угольника с длинами 100 80 и 60 сантиметров угол будет не 90 градусов, а 93 градуса. Для длин 3 4 и 5 метров только 90,059 градуса.

Веревочный треугольник, несмотря на примитивную простоту, дает очень неплохие точностные результаты.

Автор статьи “Угольник из веревки своими руками” Георгий Меньшиков

Строительные хитрости — модернизируем угольник и струбцину

В процессе строительства очень часто требуется распустить обрезную доску на несколько одинаковых брусков. Не имея специального приспособления на циркулярной электропиле сделать это достаточно проблематично. Потребуется нанести разметку по всей длине, используя для этих целей рулетку и длинную ровную планку. Нередко приходится приглашать подсобника, чтобы удержать правило в процессе нанесения линии. Это значительно замедляет работу, возможны определенные неточности при выполнении необходимой разметки.

Доработанный строительный угольник сможет существенно облегчить и упростить задачу. Доработка очень легкая – в линейной части угольника, где нанесена шкала размеров, сверлятся отверстия через заданное расстояние.

За считанные минуты и привлечения напарника доска готова к дальнейшей обработке. При таком способе нанесения разметки полностью исключаются погрешности в работе.

Для временной фиксации деревянной заготовки к верстаку или для плотного прижимания двух деталей из дерева между собой используется струбцина. Инструмент снабжен вращающимся элементом, который в процессе работы может продавить поверхность древесины.

Для деревянных деталей, предназначенных для дальнейшей отделки такой дефект нестрашен, Но, совсем другое дело для заготовок из строганной доски, предназначенных для чистовых работ. Повреждение потребует визита в магазин стройматериалов для приобретения новой детали.

Исправить ситуацию поможет обычная пробка от любой бутылки из пластмассы. В процессе зажима струбцины она подкладывается под винт инструмента. Подойдет крышка от бутылки от любого напитка. Гладкая поверхность пробки исключит прямой контакт вращающегося элемента с деревом и не даст его продавить. Края крышки надежно зафиксируют винт струбцины, облегчая работу.

Пробка достаточна прочная, чтобы не быть раздавленной при зажиме. Таким образом, исчезает риск любых неприятных повреждений гладких деревянных поверхностей.

Новое применение изоленты

При реализации строительного проекта часто требуется сделать отверстие определенной глубины. Это может понадобиться:

— для надежного крепления двух досок под наклоном;
— при изготовлении мебели;
— при врезке замка и др.

Конечно, можно довериться своему глазомеру или периодически проверять глубину сверления шаблоном. Но, можно значительно упросить себе задачу, сделав на сверле отметку на требуемом расстоянии. Необходимо учесть, что отметка нанесенная мелом или маркером практически не видна на вращающемся инструменте и быстро стирается при работе.

Поможет обычная изолента ПВХ – достаточно обмотать ею сверло на необходимом расстоянии.

Лучше применять изоляционный материал ярких цветов.

Даже опытные плотники не смогут похвастать, что у них всегда получаются абсолютно ровные отверстия. Просверлить деревянную деталь идеально вертикально можно при помощи сверлильного станка или имея идеальный глазомер и имея твердую руку. Но, стационарный станок стоит в мастерской, а сверлить требуется по месту. Оценить же перпендикулярность сверления сможет далеко не каждый. Малейшее отклонение даст нарушение вертикальности сверления. Неровность отверстия простительна при черновых работах, но при точном креплении она недопустима.

Достичь прекрасных результатов без глобальных затрат помогут два обычных деревянных бруска. Потребуется составить их между собой под прямым углом и использовать в качестве направляющего приспособления.

Теперь можно смело делать мебельные детали или стыковать между собой различные детали.

Гвоздь вместо сверла

Часто при креплении толстых деревянных элементов требуется предварительное сверление перед закручиванием самореза. Для этих целей мастера применяют сверла диаметром 1-1,5мм. Но, такой инструмент очень легко ломается и его просто потерять в процессе работы. Что делать, когда запас сверл иссяк, а до ближайшего рынка требуется длительная поездка. Выручит в такой ситуации обычный гвоздь, длиной 30-50мм, запас которых наверняка найдется в запасах мастера.

Использовать гвозди вместо сверла очень просто – достаточно обрезать или откусить у него шляпку и зажать в патроне дрели.

Видео версия статьи:

Виды строительных угольников — назначение, применение и выбор

При выполнении строительных работ требуется применение разных измерительных инструментов. Одним из таковых являются угольники, или как их еще называют — поверочные приборы. С его помощью осуществляется отслеживание точного перпендикуляра между двумя поверхностями. Что представляет собой строительный угольник, какие виды этих инструментов бывают, и как правильно они выбираются, подробно описано в материале.

Что такое угольник и для чего он предназначен

Угольником называется измерительный инструмент, состоящий из двух линеек, расположенных под углом 90 градусов друг к другу. Применяется он в различных сферах — в строительстве, в слесарном и столярном деле, на производстве и т.п. Главное предназначение этого устройства заключается в нанесении прямых линий, расположенных перпендикулярно друг к другу.

Угольник еще называют поверочным, так как с его помощью осуществляется проверка конструкций на наличие брака. Многие используют этот инструмент только для начертания прямых линий под углом 90 градусов, и даже не догадываются о том, что прибором также можно начертить линию с любым другим наклоном.

Главное достоинство рассматриваемого инструмента в том, что он имеет простую конструкцию. Это отражается не только на его стоимости, но и возможности изготовления своими руками. Чтобы сделать угольник, понадобится соединить две линейки, расположив их перпендикулярно друг к другу. Посредством полученного устройства можно наносить не только перпендикулярные линии, но и параллельные.

Из чего изготавливаются угольники

Современные угольники изготавливают из таких материалов, как дерево, пластик и металл. Самыми надежными являются металлические инструменты, которые не подвержены деформациям, что очень важно при выполнении строительных и ремонтных работ. На одной или двух направляющих имеются шкалы, посредством которых можно контролировать расстояние.

Длина направляющих составляет от 60 до 1600 мм, что зависит от сферы применения инструмента. Прибор имеет Г-образную форму, поэтому среди специалистов, пользующихся этими инструментами, можно встретить название уголок. Универсальный угольник — это малка. В отличие от угольника, малка имеет шарнирное соединение, что позволяет определять не только прямые углы.

Металлические угольники изготавливаются из углеродистой стали таких марок:

В процессе изготовления инструмент подвергается термической обработке, что позволяет закалить деталь до высокой твердости величиной 50-58 HRC. Производители выпускают угольники трех классов точности — 0, 1 и 2. Наиболее точными являются устройства с нулевым классом точности, которые применяются в метрологических лабораториях и поверочных службах. Устройства с классом точности 1 используются специалистами — каменщиками, плотниками, слесарями, сварщиками. Менее точные приборы, относящиеся ко второму классу, применяются в быту домашними мастерами.

Типы поверочных угольников и особенности их применения

Поверочные изделия классифицируют на пять типов, что позволяет применять их в различных сферах. Рассмотрим все типы поверочных устройств, и выясним их назначение.

1. УЛ — лекальный. Сфера применения этого типа инструмента — для разметки и выполнения слесарно-сборочных действий. При помощи лекального прибора можно контролировать перпендикулярность отдельных элементов конструкции. Высокая точность измерений обеспечивается за счет острых измерительных поверхностей. Одна сторона инструмента имеет короткую утолщенную часть, а вторая длинная сторона имеет утонченный профиль
2. УЛП — лекальный плоский также имеет одну короткую, а вторую удлиненную часть, только с одинаковой толщиной профиля. Главное назначение УЛП инструмента в том, чтобы проводить разметочные работы на плоских поверхностях
3. УЛЦ — лекальный цилиндрический прибор имеет вид полого цилиндра, имеющего фаски. Основание прибора и боковая поверхность имеют прямой угол, равняющийся 90 градусов. Цилиндрические угольники используются в качестве эталонных или образцовых инструментов в метрологических станциях и в машиностроении. Устройство выпускается с нулевым и первым классом точности
4. УП — плоский. Состоит из двух сторон, расположенных под углом 90 градусов. Все стороны инструмента плоские, а выпускается он трех видов точности — 0, 1 и 2
5. УШ — с широким основанием. Предназначен инструмент для проверки перпендикулярности плоскостей. Широкое основание позволяет установить прибор на плоскости без применения вспомогательный устройств

Угольники также делятся на три основных вида, которые рассмотрим в следующем разделе.

Какие виды угольников бывают

Различают следующие виды угольников, используемые в разных сферах деятельности:

1. Столярные — используются столярами. Выпускаются разной длины от 10 см до 10 метров
2. Разметочные — инструменты такого вида имеют градуированные стороны с отверстиями для разметки карандашом. Применяются такие инструменты в сфере изготовления мебели. Посредством прибора осуществляется проверка перпендикулярности, нанесение разметки, а также калибровка других приборов
3. Универсальные или комбинированные — имеет шарнирное соединение, что позволяет настраивать необходимый угол. Рукоятка прибора оснащена пузырьковым уровнем и держателем. Универсальные угольники сочетают в себе ряд следующих инструментов — рейсмус, малка, линейка и ерунок

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2. При выборе также важно учитывать следующие рекомендации:

1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.

Столярный угольник своими руками

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Инструкция для угольника Свенсона

Описание угольника Свенсона

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже.
Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Огромный строительный угольник своими руками.
Как сделать быстро и просто гигантский строительный мега угольник из правила своими руками.

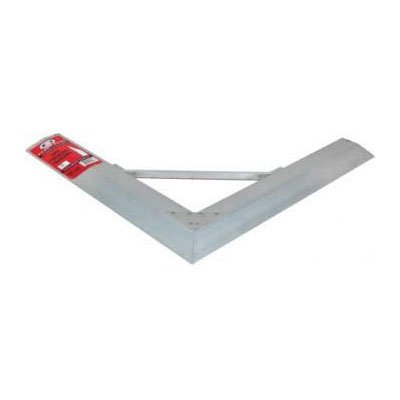

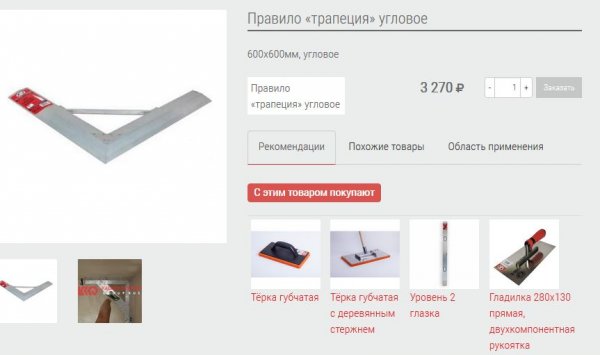

Как-то увидел в магазине вот такое вот угловое правило. Которое больше напрашивается быть именно угольником, хотя и углы тянуть по нему можно, но и здесь и обычное с этим прекрасно справляется.

Посмотрел на цену — и чуть не присел.

Решил сделать своими руками — тем более правил немного б/у у меня накопилось огромное количество.

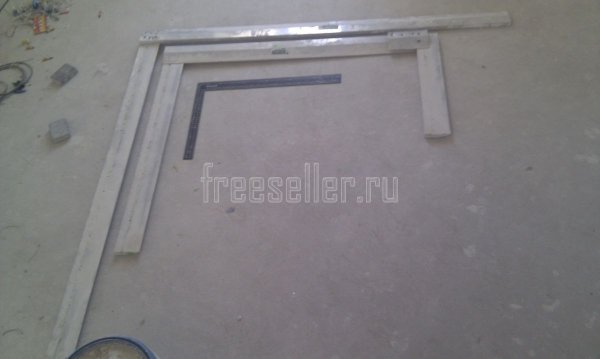

Результатом труда — стали вот такие вот строительные мега угольники.

Теперь проверить работу штукатуров в ответственных местах очень просто. Также можно использовать для разметки будущих углов под 90 градусов, геометрии в помещении.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Полезные советы столяру: как мастеру так и начинающему – выпуск 4

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Полезные советы для начинающего столяра

Самодельное приспособление для заточки под двумя разными углами

Из деревянных обрезков, гайки-барашка, винта и пары небольших шарикоподшипников я сделал удобное заточное приспособление для лезвий рубанков. В нем можно фиксировать лезвия шириной до 57 мм и толщиной до 3 мм, а его конструкция позволяет легко менять угол заточки (25° или 35°), просто перевернув приспособление.

Как опилить под углом большие панели

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Когда нужно сделать сужение или скос на большой панели, можно воспользоваться циркулярной пилой и направляющей шиной, но из-за неудобной настройки с этими инструментами редко удается добиться желаемого качества и точности. С простым приспособле-нием-салазками для пиления под углом такие распилы лучше получаются на пильном станке.

Настройте положение двух планок с прорезями и зафиксируйте их гайками-маховичками Мб. Если требуется, болты можно переставить в другие отверстия основания. Упором для деталей служит 10-миллиметровый шкант у заднего угла салазок, а мелкозернистая наждачная бумага, наклеенная вдоль края, удерживает деталь от сползания вовремя распила. Сделайте в основании салазок ряды 6-миллиметровых отверстий, чтобы можно было установить планки с прорезями в любое положение.

Перед началом работы разметьте на заготовке линию распила, выровняйте эту линию с краем пильного диска, прижав заготовку к заднему упору-шканту, отрегулируйте положение планок с прорезями, зафиксируйте их и сделайте распил.

Заточка плотницкого карандаша для большей точности

Непросто добиться аккуратности, если делать разметку карандашом, оставляющим жирные линии. При этом отклонения могут измеряться миллиметрами. Повысить точность можно, если вместо карандаша пользоваться разметочным ножом, оставляющим тончайшие линии (риски); тогда результат будет намного точнее, чем при разметке плотницким карандашом, и даже чем чертёжным карандашом с твёрдым грифелем 4Н, делающим линии, ширина которых вдвое меньше, чем у обычного карандаша с грифелем твёрдостью НВ.

Делайте одинаковые детали по шаблону

Чтобы четыре цокольные доски N получились одинаковыми, сделайте жесткий рабочий шаблон из 6-миллиметрового оргалита или другого подобного материала. С помощью аэрозольного клея прикрепите к оргалиту бумажную копию контурного шаблона.

Сверлом Форстнера сделайте в указанном месте отверстие диаметром 22 мм, а затем выпилите криволинейную часть контура электролобзиком и гладко отшлифуйте кромки. Положите шаблон на заготовку цокольной доски и обведите карандашом. Вынув сверло Форстнера из сверлильного патрона, вставьте его в полукруглый вырез (где сначала было сделано отверстие) и слегка ударьте по нему, чтобы отметить центр (верхнее фото). Проделайте то же самое у другого конца заготовки. Наконец, просверлите отверстия и выпилите детали по контуру точно так же, как делали шаблон (нижнее фото).

Перед выборкой фальца сделайте надрез

Чтобы уменьшить вероятность образования сколов на видимом ребре, перед фрезерованием фальцев в проёмах дверок и боковых стенок перережьте древесные волокна на внутренних кромках деталей. Рейсмус с роликовым лезвием поможет сделать аккуратные надрезы.

Разметка центра с помощью маркеров для шкантов

Непросто точно разметить центр шканта, особенно если его диаметр мал. С помощью этого приспособления вы сможете каждый раз добиваться отличного результата.

Сначала на обрезке доски с помощью сверл Форстнера сделайте несколько цековок глубиной 10 мм, диаметры которых соответствуют размерам шкантов. Просверлите в центре каждой цековки (в точке, оставленной острием сверла Форстнера) отверстие диаметром 6 мм.

Вставьте в такое отверстие острием вверх маркер, применяемый для разметки соединений на шкантах. Возьмите шкант, соответствующий диаметру цековки, вставьте в приспособление и надавите или слегка ударьте по нему киянкой. Небольшая точка от укола появится точно в центре торца.

Как уменьшить емкость бачка распылителя

Пневматический распылитель HVLP – отличный инструмент для нанесения покрытий, но его чистка после отделки небольшого изделия занимает столько же времени, сколько и после работы над большими проектами.

Вот способ уменьшить время чистки после непродолжительной работы, перед которой нужно сделать перерыв и выпить банку прохладительного напитка. Аккуратно отрезав верх банки, вылейте остаток напитка, сполосните и высушите металлический стаканчик, затем вставьте его в бачок вашего распылителя и налейте немного отделочного состава. Распыляя состав, следите за тем, чтобы бачок сохранял вертикальное положение. Закончив отделку, просто выбросьте банку, и вам не придется чистить бачок!

Удобный и точный упор для фрезерного стола

Регулировать старый упор было неудобно: когда ослаблял регулировочные винты, обе половинки упора становились подвижными, и для их выравнивания требовалось терпение. Поэтому я заменил этот упор на новый, который легко и точно настраивается буквально одной рукой. Обе части упора соединены отрезками алюминиевой полосы, что гарантирует их параллельность в процессе настройки. Если неподвижная часть упора зафиксирована струбцинами, положение передней направляющей можно точно отрегулировать с помощью винта. Это особенно удобно при тех операциях, когда нужно сделать несколько проходов с постепенным увеличением глубины для удаления больших объёмов материала.

Как смягчить хватку стальных зажимов

Потеряв несколько пластиковых наконечников на стальных зажимах-прищепках, я заменил их короткими отрезками мягкого винилового шланга, которые просто натягиваются на губки зажимов.

Самоклеящиеся шаблоны делаем на принтере

Занимаясь выпиливанием миниатюрных украшений для новогодней елки, я нашел удачное решение, которым готов поделиться со всеми. Вместо того чтобы пачкать руки и вдыхать запах аэрозольного клея или долго переводить контуры на фанеру через копировальную бумагу, я воспользовался универсальным офисным устройством «З-в-1» (копир-принтер-сканер), растиражировав шаблоны из журнала на листах специальной бумаги для наклеек, которая продается в магазинах канцелярских товаров. Затем я вырезаю шаблоны ножницами и наклеиваю их на фанеру. Чисто и быстро!

Как аккуратно изготовить пластиковые шайбы

Чтобы колеса игрушек легко вращались, я вставляю между ними и корпусом игрушки пластиковые шайбы. Но сделать их непросто; особенно трудно расположить отверстие точно в центре. Предлагаю простое самодельное приспособление для вырубки идеальных пластиковых шайб. Понадобятся две трубчатые высечки (которые используются при работе с кожей): одна – для внешнего диаметра шайбы, другая – для центрального отверстия.

В идеальном случае их диаметры должны совпадать с диаметрами стандартных шкантов (или быть чуть меньше). Для изготовления направляющей пробки отшлифуйте один конец большего шканта, чтобы он легко, но без люфта входил в большую высечку на глубину около 25 мм. Затем точно в центре его торца просверлите отверстие глубиной б мм для меньшего шканта. Вклейте в отверстие 12-миллиметровый отрезок меньшего шканта. Укоротите больший шкант до длины около 19 мм. Теперь подготовьте «наковальню» из обрезка твердой древесины. Просверлите в ней отверстие по диаметру меньшего шканта.

Чтобы сделать шайбы, возьмите высечку меньшего диаметра и киянку и проделайте отверстия в заготовке (я использую пластиковые крышки от молочных продуктов). Проденьте тонкий шкант направляющей пробки в пробитое отверстие, а затем вставьте в отверстие «наковальни». Наденьте на верхнюю часть пробки высечку большего диаметра и ударьте по ней киянкой, чтобы вырубить внешний диаметр шайбы.

Выдвижная доска для работы с чертежами

Заметки, наброски, чертежи и схемы могут занять всю поверхность верстака, но я предпочитаю, чтобы они были всегда под рукой и при этом не мешали столярной работе. Очень удобной оказалась выдвижная доска, которую я установил над ящиками для инструментов. Специальные направляющие, которые достаточно лишь слегка толкнуть запястьем или локтем (когда руки заняты или испачканы), выдвигают доску из-под крышки, и чертежи уже перед вами!

Откидной упор для поддержки длинных деталей

С каким бы усилием я ни пытался зажать длинную деталь в тисках верстака, её свободный конец опускается вниз, когда я начинаю строгать. Справиться с этой проблемой помог несложный откидной упор, регулируемый по высоте, который закреплён с помощью отрезка рояльной петли.

Нужно просто отвести его вперёд, передвинуть вверх его подвижную часть до касания с заготовкой и зафиксировать высоту. Когда упор не нужен, он прилегает к верстаку.

Центроискатель из двух угольников своими руками

Размечая центры токарных заготовок, я обнаружил, что большой плотницкий угольник в сочетании с комбинированным угольником позволяет легко справиться с задачей. Скрепите угольники вместе пружинным зажимом, как показано на рисунке, и проведите линию на круглой заготовке. Затем поверните заготовку примерно на 90е (точность здесь не важна) и проведите ещё одну линию, которая пересекается с первой. Центр окружности находится на пересечении этих линий.

Как быстро подрезать выступающие шпонки

Склеив большую партию рамок с угловыми соединениями на ус, усиленными шпонками, мне предстояло долго срезать выступающие части шпонок ленточной пилой, а затем шлифовать все углы. Но я решил ускорить процесс с помощью пильного станка.

Чтобы рамки легко скользили по продольному упору, я добавил проставку и опилил торчащие излишки. После нескольких лёгких проходов шлифовальной колодкой рамки были готовы к окончательной отделке.

Установка струбцин в труднодоступных местах

Иногда при сборке для плотного сжатия деталей требуется установить струбцины в тесных местах, например во внутренних углах, но при этом становится неудобно их затягивать.

Попробуйте такой способ. Просверлите в ручке струбцины отверстие, капните в него немного эпоксидного клея и вверните шуруп-глухарь с шестигранной головкой. Когда клей затвердеет, затягивайте струбцины гаечным ключом. Этот способ отлично подходит и тем, у кого не хватает силы рук.

Безопасное фрезерование с прозрачным окошком

Фрезеровать мелкие детали можно легко, удобно и безопасно. Нужно только изготовить простой держатель из прозрачного оргстекла и пары деревянных шкантов. Прикрепите заготовку снизу двухсторонним скотчем, чтобы придать ей окончательную форму по шаблону или сформировать профиль по периметру. Благодаря прозрачному верху, вы можете контролировать процесс визуально.

Магниты уловят частицы металла

Перебрав кучу опилок и потратив целый час на поиски небольшого винта, случайно втянутого в шланг системы пылеудаления, я решил немного модифицировать эту систему, чтобы избежать повторения такой ситуации. Внутри входного патрубка коллектора эпоксидным клеем прикрепил редкоземельные магниты. и теперь все попадающие с опилками металлические предметы улавливаются и остаются там. откуда их нетрудно извлечь.
