Лазерная гравировка на металле

Нам часто задают один и тот же вопрос, а можно ли сделать гравировку с помощью лазеров Endurance на металле, например, алюминии или стали.

Можно ли вообще сделать гравировку на металле в домашних условиях?

Сегодня мы ответим на этот вопрос.

Рассмотрим алюминий. На самом деле это довольно распространенный в быту металл, пригодный для гравирования. Многие изделия, например, брелки, флэшки, корпуса некоторых мобильных имеют алюминиевое покрытие.

Что мы знаем об алюминии? Это металл с температурой плавления около 600 градусов Цельсия, обладающий высокой теплопроводностью и имеющий, как правило, на своей поверхности пленку из оксида алюминия, у которого температура плавления больше 1000 градусов Цельсия. Это значительно затрудняет процесс гравирования путем термообработки, но есть другой вариант. Алюминий – хороший проводник, а раз так, то процесс электролиза никто не отменял. Вот оно то самое решение, о котором мы расскажем.

Этот процесс называется травление алюминия.

В этом нет ничего сложного. Нам только понадобится источник тока 9-12 вольт.

А также обыкновенная поваренная соль NaCl, емкость из диэлектрика (пластиковая вполне подойдет), гвоздь или любой железный предмет подходящей формы и размера, вода.

И, конечно, лазер Endurance. Мы использовали 3.5Вт (3500 мВт) для этих целей, но подойдет и любой другой.

Итак, что мы делаем?

Готовим растровый рисунок, который хотели бы нанести на алюминиевую поверхность пластины.

Например, вот такой:
1.

2. Покрываем алюминиевую поверхность пластины защитной пленкой (клейкой лентой, можно скотчем, лаком, краской, на ваш выбор).

3. Помещаем алюминиевую пластину на рабочий стол 3D-принтера или лазерного настольного гравера, оборудованного нашим (2.1Вт или 3.5Вт) лазером, и включаем режим лазерной резки (чтобы разрушить наклеенную пленку и создать открытые участки в месте будущей гравировки).

4. Далее в пластиковой емкости готовим концентрированный водный раствор NaCl.

5. Из источник электрического тока выводим 2 провода «плюс» и «минус».

6. К минусу присоединяем железный предмет (гвоздь) и опускаем его в водный раствор NaCl.

7. К плюсу присоединяем нашу алюминиевую пластину и тоже опускаем в раствор соли.

8. Подаем питание на источник тока.

9. Начинается процесс электролиза (травления) в растворе. В зависимости от силы тока и концентрации раствора можно прикинуть примерное время, необходимое для травления. Обычно 3-5 минут.

10. Достаем изделие из раствора.

Вы можете также и даже лучше! Узнайте больше!

Необходимо помнить, что гравируемое изделие перед помещением в раствор следует тщательно изолировать за исключением тех областей, где, собственно, и должна быть нанесена гравировка.

Данный процесс можно проводить и дома, и в небольшой мастерской.
С этой технологией любой может стать мастером гравировки по металлу.
На наш взгляд, эта технология имеет большую практическую ценность, поскольку относительно легко вы можете гравировать лазером на металле дома или в небольшой мастерской.

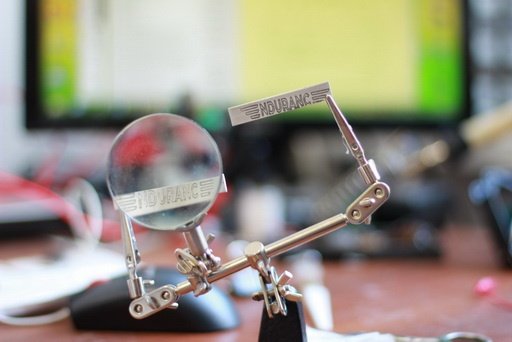

Гравировка на металле (алюминии и стали) с Endurance — это легко!

Демо видео травления алюминия

Понравилось видео?

Подпишитесь на наши каналы!

Лазерная гравировка для себя и для бизнеса.
Преимущества наших лазеров

+ Собраны в США. Протестированы в России.
+ Надежны. Гарантированная продолжительность непрерывной работы 48 часов.
+ Обладают заявленной мощностью, в отличие от многих китайских аналогов.
+ Все наши лазеры режут фанеру, ДВП, акрил, кожу.
+ Все наши лазеры гравируют на коже, акриле, пластике, фанере, дереве.
+ Лазеры мощностью 5.6 Вт, 8 Вт гравируют на анодированном и окрашенном алюминии, стекле, камне.
+ С каждым лазером и гравером поставляется необходимый софт, а также консультации в его настройке.

Если у Вас есть вопросы, свяжитесь с нами!

info@endurancerobots.com

+7 916 2254302
Skype: george.fomitchev
Messenger: @george.fomitchev

Не нашли то, что искали?

Задайте вопрос чатботу или поделитесь с нами, что вы не нашли. Мы обязательно поможем

Выполнение гравировки своими руками в домашних условиях

Гравировка на металле всегда притягивает взгляд. Этот промысел с давних времен кормил ремесленников. И в наши дни он не потерял актуальности. Народные умельцы могут превратить бытовые предметы в настоящие произведения высокого искусства, украсив их причудливыми миниатюрами. Иногда можно увидеть целые картины значительных размеров, выполненные художниками-граверами. И мало кто знает, что заняться этим делом может абсолютно каждый.

Фото 1. Сувенирный гравированный охотничий нож, идеально хороший подарок который можно подарить охотникам.

Гравировка своими руками может стать прибыльным и интересным бизнесом, если этого очень захотеть.

Украшать небольшие металлические предметы методом гравировки своими руками можно в домашних условиях. Это занятие вызовет уважение и зависть друзей и знакомых. В Златоусте таким ремеслом на дому занимаются тысячи мастеров. Украшенные гравировкой вещи стоят дорого. Сабля — примерно 300 тысяч рублей, охотничий нож — до 100 тысяч (фото № 1). Согласитесь, это хорошие деньги. Как сделать гравировку на металле в домашних условиях своими руками? Для этого занятия нужно приготовить простейшее оборудование, которое найдется в любом доме, в любой квартире.

Начинаем эксперименты

Декоративные узоры методом гравировки наносятся на таблички, ножи, пистолеты, сабли, медали, кубки, номера квартир. Все узоры и надписи сохраняются практически на вечные времена и не требуют для исполнения дорогих и редких расходных материалов и особого оборудования. Рисунок можно наносить на сталь, алюминий, латунь, медь, на сплавы металлов. Метод не загрязняет окружающую среду. Смыть или стереть рисунок невозможно обычными способами и средствами.

Рекомендуется начать с нанесения простейших надписей на столовых приборах. Родные и близкие могут по достоинству оценить подобный подарок. Для работы нужно подготовить (фото №4).

Фото 2. Гравированные обручальные кольца, на них обычно пишется дата свадьбы и инициалы жениха и невесты.

1. Лак для ногтей, который жене не очень нужен.
2. Зубочистка с острыми кончиками.
3. Может понадобиться обыкновенная спичка.
4. Поваренная соль.
5. Зарядное устройство для автомобильного аккумулятора. Его с успехом можно заменить зарядкой от мобильного телефона.
6. Стеклянная или фарфоровая посуда в виде стакана, кружки или банки.
7. Жидкость для снятия лака.

Работа производится в таком порядке:

1. Берется ложка и покрывается лаком для ногтей. Всю поверхность нужно обработать лаком очень тщательно, иначе будет брак в работе.
2. Спичкой или зубочисткой сквозь слой лака процарапывается узор, имя, другое изображение.
3. В стеклянный стакан или в банку насыпается 2 столовых ложки соли. Некоторые насыпают ложку соли и ложку соды.
4. В сосуд наливается вода, соль тщательно размешивается до полного растворения.
5. Автомобильное или иное зарядное устройство присоединяем плюсовым выводом к обрабатываемому изделию, минусом — к любому металлическому предмету, который будет помещен в сосуд с водой. Этим предметом может быть другая ложка, кусок толстой проволоки, металлическая пластина.
6. Выпрямитель включают в сеть. Практически сразу в стакане начнется реакция травления с потемнением жидкости. Длится она 1-5 минут. Зависит это от величины тока. Изделие периодически проверяется. После достижения нужной глубины травления его вынимают из емкости.
7. Лак смывается жидкостью для снятия лака. Результат должен выглядеть примерно так (фото № 3).

Фото 3. Именные гравированные ложки и что интересно гравировку можно сделать на различных металлических предметов в простом домашним условие.

Таким способом можно обрабатывать любые металлические предметы в домашних условиях. Если лаком сделать надпись, то она будет выпуклой на протравленном фоне. Для более качественной работы рекомендуется приобрести специальный инструмент — гравер. Он может работать от электрической сети и от встроенных батарей питания. В комплекте обычно идут буры разной формы. Ими можно работать по стеклу, пластмассам и по другим материалам. Обручальные кольца с гравировкой — это отличный подарок молодоженам (фото № 2). Но делать это самостоятельно можно только тогда, когда вы полностью уверены в результате работы.

Гравировка на стекле

Фото 4. Для домашний гравировки понадобится соль обычная, лак для ногтей, очиститель лака и стакан с водой.

Гравировка своими руками на поверхности стекла выполняется химическим и механическим способом. Механический способ предполагает использование насадки, которая приводится в движение электромотором. Порядок действий:

1. Маркером темного цвета рисунок переводится на стекло.
2. Влажную губку прикладывают к изображению на стекле. Делать это нужно осторожно, чтобы не смазать рисунок.
3. При работе нужно использовать защитные очки.
4. После выполнения рисунка его промывают и просматривают на предмет обнаружения пропусков. При необходимости пропущенные места обрабатываются еще раз.

Гравировка с помощью бормашины

Принцип гравировки своими руками можно увидеть в кабинете стоматолога. Специальный наконечник держат в руке точно так же, как обычную ручку при письме. Узор можно наносить на любой предмет: на кольцо, зеркало, мотоцикл, табличку и т.д. Можно выгравировать портрет и любое другое изображение. Не нужно забывать о том, что цвет гравировки на стекле, керамике, камне, фарфоре всегда белый. Но его можно аккуратно покрыть серебряной, золотой и любой другой водостойкой краской. Эффект может превзойти все ожидания.

Рисунки и узоры можно наносить на дерево, покрытое слоем краски, на пластмассу, серебро, пластик. Ручная работа требует терпения и определенных навыков, которые появляются со временем. Оттачивается мастерство годами.

Резцовая гравировка

Фото 5. Набор мастера комплект инструментов и материалов, который имеется всегда под рукой профессионального гравировщика.

Существует разновидность ручной гравировки, которую принято называть резцовой. Она выполняется с помощью специальных резцов — штихелей (фото № 5). Штихелей может быть различное количество. Одни позволяют делать тончайшие линии, другие — несколько параллельных нарезок одновременно. Работают этим инструментом опытные граверы. Штихели нужно уметь правильно затачивать и доводить до рабочего состояния. Начинающим граверам это может оказаться не по силам. Гравировка своими руками, особенно по металлу, является древним искусством. Холодное, а затем и огнестрельное оружие, украшенное таким образом, считается особо ценным и качественным. Попробовать выполнить гравировку на небольших предметах вроде столовых приборов и ножей может абсолютно каждый в домашних условиях.

Как сделать гравировку на металле в домашних условиях

Нанесение на различные предметы рисунка методом снятия вещества с его поверхности, известно человечеству на протяжении многих тысячелетий.

С появлением новых материалов, возникла необходимость в освоении методов работы позволяющих наносить гравировку на предметы, которые значительно твёрже дерева и камня. Новые технологии позволяют полностью автоматизировать процесс гравировки при нанесении рисунка на металлическую поверхность, но для домашнего мастера наиболее подходящим вариантом является освоение ручного метода нанесения рисунка.

Гравировка по металлу своими руками возможна в домашних условиях, при наличии инструментов и подходящего помещения для выполнения этого вида работы.

Что необходимо для гравировки

Для ручной гравировки в домашних условиях понадобятся следующие инструменты и материалы:

• Штихель.
• Металлическая заготовка.
• Тиски либо аналогичное приспособление для удержания заготовки в неподвижном состоянии.

Заготовка для нанесения рисунка может быть использована из любого металла, но для начинающих мастеров лучше использовать алюминий или медь.

Штихель представляет собой стержень длиной до 120 мм. Один конец этого инструмента срезан под углом и заточен, другой — установлен в ручку из дерева или пластмассы.

Штихель может быть разной формы, а также отличаться по ширине рабочей поверхности. При отсутствии данного инструмента его можно изготовить самостоятельно при наличии подходящих для этой цели материалов.

Самостоятельное изготовление штихеля

Для изготовления штихеля необходимо использовать инструментальную сталь. Отлично подходит для этой цели металл, который используется в рессорах и шарикоподшипниках. Можно для изготовления режущей поверхности, применить старые напильники и надфили, а также различные фрезы, которые необходимо разрезать на тонкие полосы.

Идеальным материалом для изготовления штихеля для гравировки является сталь марки Р18. Из старых кругов для циркулярных пил можно изготовить большое количество заготовок для производства штихелей в домашних условиях. Далее рабочая часть заготовки затачивается под углом, который позволит сделать на металлической поверхности выемку определённой ширины.

Ручка штихеля изготовляется из древесины твёрдых пород, и должна быть такой ширины, чтобы мастеру удобно было держать инструмент в руке. Рекомендуемая длина этой части штихеля обычно составляет 50 мм.

Ручка в форме гриба, является наиболее подходящей для изготовления этого инструмента, но можно поэкспериментировать и изготовить несколько различных вариантов, и уже в процессе работы выбрать наиболее подходящий вариант.

Подготовка заготовки

Прежде всего следует выбрать заготовку на которой и будет отображаться рисунок. Подобранное изделие должно быть без ржавчины и сколов. Для подготовки поверхности потребуется:

• Наждачная бумага P400.
• Паста ГОИ №1 или №2

Вначале заготовка полируется с помощью наждачной бумаги. Затем производится финишная полировка с помощью пасты ГОИ.

Чтобы исключить повреждение поверхности, при проведении полировочных работ пастой ГОИ, рекомендуется использовать данное средство только №1 или №2.

Также следует произвести, перед финишной полировкой этим средством, следующие действия:

1. Подготовить фланелевую ткань и смочить её уайт-спиритом
2. Насыпать на смоченную ткань пасту ГОИ.
3. Протереть тканью ненужный участок металла для извлечения крупных кусочков, которые могут поцарапать поверхность.

После такой подготовки, равномерными круговыми движения производится полировка заготовки. После окончания полировочных мероприятий, металлический предмет необходимо ополоснуть в керосине и высушить при комнатной температуре.

Процесс нанесения гравировки на металл

Если гравировка металлической поверхности осуществляется впервые, то прежде чем приступить к нанесению основного рисунка, рекомендуется потренироваться на ненужном куске металла.

Идеальным вариантом для таких тренировок, является использование медной пластины. Кусок меди следует надёжно закрепить на деревянной доске с помощью саморезов с широкими шляпками. Когда заготовка будет закреплена, доску укладывают на стол, включают, при необходимости, дополнительное освещение, зажимают режущий инструмент в правой руке, и делают ровную насечку на металлической поверхности.

Чтобы при выполнении ровной линии рука не соскользнула, на поверхности металлической пластины большие пальцы левой и правой руки должны быть соединены и касаться пластины в месте выполнения рисунка. Указательный палец правой руки, в это время, ложится на резец инструмента, и полностью контролирует процесс нанесения линий. Рекомендуется вначале обучения сделать несколько прямых параллельных полос на заготовке. Когда ровные участки будут получаться хорошо, можно перейти к выполнению полукруглых линий.

Когда рука уже будет немного набита можно приступать к гравировке рисунка на заготовке. Для проведения данной работы металлический предмет также необходимо надёжно зафиксировать. Для этой цели следует изготовить приспособление аналогичное вышеописанному механизму фиксатора на саморезах.

Для гравировки простых фигур, инициалов и других несложных изображений, можно приступать сразу после закрепления металлического предмета. Если необходимо выполнить сложный рисунок, рекомендуется вначале перенести изображение на заготовку.

Перенос сложного изображения на металл

Оригинальный способ переноса изображения на металлическое основание осуществляется в такой последовательности:

1. На поверхность обрабатываемого металла наносится лак.
2. Мягким графитовым карандашом на плёнке из полиэстера рисуется изображение, которое будет выгравировано на заготовке.
3. Рисунок накрывается скотчем, прижимается по всей площади к плёнке и аккуратно снимается с неё. При этом на липкой поверхности скотча останется изображение нарисованное ранее.
4. Когда лак подсохнет, скотч прикрепляется на поверхность металла, проглаживается валиком или другим мягким предметом, а затем снимается.

После правильного выполнения описанных действий на изделии останется рисунок, по которому можно будет выполнить гравировку.

Другие способы гравировки

Кроме ручного способа гравировки в домашних условиях можно осуществить следующие методы рельефного изменения металлической поверхности:

1. Химическая гравировка — метод легко выполнить дома даже при наличии обычной поваренной соли и зарядного устройства для телефона.
2. Использование бормашины — способ отлично подходит для домашнего использования. Принцип удаления металла этим методом аналогичен ручной гравировке, но вместо штихеля используется бормашина или аналогичное приспособление с вращающимся тонким сверлом.
3. Лазерная гравировка — является самым совершенным способом нанесения рисунка на металлическую поверхность, но оборудования для такого вида работ будет стоить слишком дорого. Применение данного метода гравировки оправдано только в том случае, когда увлечение по нанесению рисунков на металл становится профессией и приносит постоянный доход.

Заключение

Как сделать гравировку на металле и какой осваивать метод для выполнения этого вида работ, каждый должен решать сам. Для начала рекомендуется приобрести профессиональный инструмент для ручной работы. Поработав некоторое время с ручным инструментом можно переходить к освоению оборудования, которое позволит значительно ускорить процесс выполнение гравировки.

Инструмент для гравировки по металлу рекомендуется приобретать только в специализированных магазинах. При самостоятельном изготовлении штихелей следует обращать внимание на режущую поверхность инструмента, которая должна быть идеально заточенной. Недостаточно острый со сбитыми углами штихель не позволит выполнить правильную выемку металла. При работе с инструментом также необходимо проявлять осторожность, иначе можно серьёзно пораниться. Если такая неприятность уже произошла, то следует дезинфицировать и перебинтовать рану.

Соблюдая меры предосторожности и пользуясь качественным инструментом можно создавать в домашних условиях настоящее шедевры ручной работы, которые можно использовать не только в личных целях, но реализовывать на специальных онлайн-аукционах по продаже вещей ручной работы.

Гравировка на алюминии своими руками

Дельта принтеры крайне требовательны к точности изготовления комплектующих (геометрия рамы, длины диагоналей, люфтам соединения диагоналей, эффектора и кареток) и всей геометрии принтера. Так же, если концевые выключатели (EndStop) расположены на разной высоте (или разный момент срабатывания в случае контактных концевиков), то высота по каждой из осей оказывается разная и мы получаем наклонную плоскость не совпадающая с плоскостью рабочего столика(стекла). Данные неточности могут быть исправлены либо механически (путем регулировки концевых выключателей по высоте), либо программно. Мы используем программный способ калибровки.
Далее будут рассмотрены основные настройки дельта принтера.
Для управления и настройки принтера мы используем программу Pronterface.
Калибровка принтера делится на три этапа:

1 Этап. Корректируем плоскость по трем точкам

Выставление в одну плоскость трех точек — A, B, C (расположенных рядом с тремя направляющими). По сути необходимо уточнить высоту от плоскости до концевых выключателей для каждой из осей.
Большинство (если не все) платы для управления трехмерным принтером (В нашем случае RAMPS 1.4) работают в декартовой системе координат, другими словами есть привод на оси: X, Y, Z.
В дельта принтере необходимо перейти от декартовых координат к полярным. Поэтому условимся, что подключенные к двигателям X, Y, Z соответствует осям A, B, C.(Против часовой стрелки начиная с любого двигателя, в нашем случае смотря на логотип слева — X-A, справа Y-B, дальний Z-C) Далее при слайсинге, печати и управлении принтером в ручном режиме, мы будем оперировать классической декартовой системой координат, электроника принтера сама будет пересчитывать данные в нужную ей систему. Это условность нам необходима для понятия принципа работы и непосредственной калибровки принтера.

2 Этап. Исправляем линзу

После того как мы выставили три точки в одну плоскость необходимо произвести коррекцию высоты центральной точки. Из за особенности механики дельты при перемещении печатающей головки между крайними точками в центре она может пройти либо ниже либо выше нашей плоскости, тем самым мы получаем не плоскость а линзу, либо вогнутую либо выпуклую.

Например, растровое изображение логотипа.

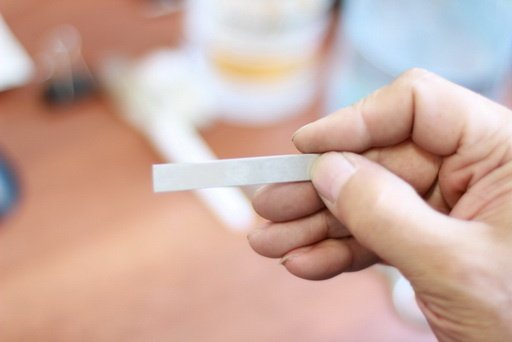

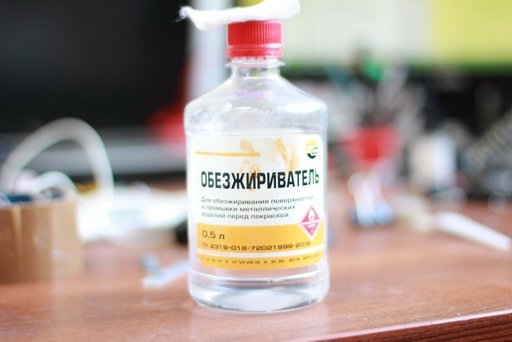

2. Избавьтесь от жира на своем алюминиевом образце. Покройте его любым из перечисленных материалов: коричневым скотчем, краской, лаком, лентой.

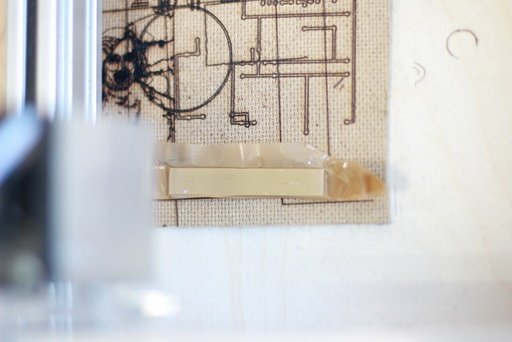

3. Поместите изделие на 3D-принтер, и запустите лазер в работу (необходимо разрушить поверхностный слой из пункта 2 и у Вас получатся открытые области).

4. Перемешайте соль в воде, получив концентрированный раствор.

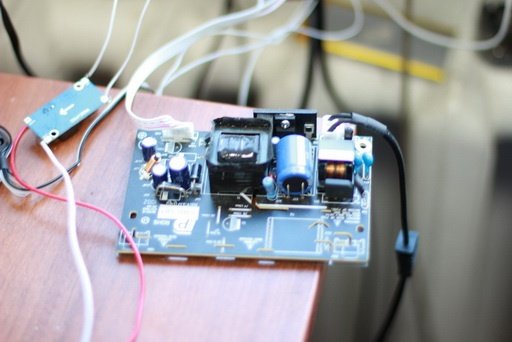

5.1. Возьмите источник тока (на фотографии красный «плюс» и белый провод «минус»).
5.2. К минусу присоедините предмет из железа и опустите его в соляной раствор.
5.3. К плюсу присоедините образец из алюминия и опустите его в раствор в эту же емкость.
6. Подайте ток!

7. Ждите процесс электролиза (травления) в растворе около 5 минут. В зависимости от концентрации раствора и силы тока прикиньте время нужное для травления. Нам удавалось травить образец на фотографии за 3 минуты.

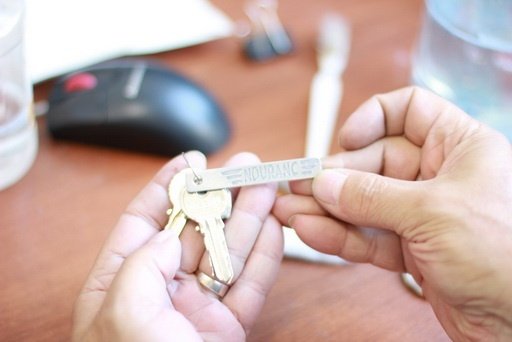

8. Достаньте образец из раствора.

Класс!!)

Перед помещением в емкость с раствором, не забывайте, что Ваш образец, на который нужно нанести рисунок, необходимо тщательно изолировать от внешней среды, за исключением тех областей, где должна быть нанесена гравировка.

Вы можете провести этот опыт как дома так и в своей мастерской.

С этой технологией каждый может стать мастером по гравировке на металле (как минимум, на алюминии).

Всё это ценные и практические знания. Будем рады, если Вы подпишитесь на новости Endurance
