Горелка для ювелирных работ своими руками

Бензиновая горелка для пайки: как сделать своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими. Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка. Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Устройство и преимущества аппарата

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

  • горелка;
  • сопло;
  • токоподводящий наконечник с электродной проволокой;
  • сварочная дуга;
  • сварочная ванна;
  • сварочный шов;
  • основной металл;
  • капли электродного металла;
  • газовая защита.

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

  • корпус;
  • втулка с крючком, выполненная из металла;
  • трубка;
  • кучка;
  • упор;
  • наполнитель;
  • шарик, регулирующий воздушный поток;
  • резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки устроены достаточно просто, поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества. Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе. Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок. По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат. Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут. Температура пламени при этом должна составлять более тысячи градусов. Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя. Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше, чем наружным диаметр трубки. Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя.

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Заключение

Бензиновую горелку для пайки и сварки достаточно легко смастерить своими руками. Такое устройство не будет уступать покупному ни в качестве, ни в эффективности работы.

Моя самодельная бензиновая горелка

Здравствуйте друзья. Вот созрела у меня мысль устроить обзор моей самодельной бензиновой горелки для плавки драгметаллов и медных сплавов. Хочу заметить, что особых денежных затрат сей проект не понёс, нужно лишь желание, вдохновение и три свободных после работы вечера. Начну с того, что устройство у неё не очень сложное, работает на бензино-воздушной смеси, включается в сеть 220 в.

Состоит из старого, но рабочего компрессора от холодильника

Обычного включателя и пускового реле (из того же холодильника). При разборке холодильника я зарисовал схему подключения, куда какой провод идёт и т. д., что значительно облегчило мне монтаж, т. к. я не электрик.

Выходная трубка компрессора соединена гибкой трубочкой с ёмкостью, где готовится бензино-воздушная смесь

Устройство этой ёмкости простое: в ёмкость на 1/3 заливается бензин, трубка подачи воздуха находится ниже уровня поверхности бензина и при включении начинает булькать, в результате чего воздух обогащается парами бензина и через выходную трубку в крышке ёмкости подаётся к самой горелке. Саму ёмкость я сделал из старого дизельного топливного фильтра, приварив к ней снизу бачок от керосинки.

Вот сама горелка:

Я её сделал из использованного баллончика СО2

Внутри латунная пластина с отверстиями. в середине которой основной топливный жиклёр (медная трубка)

Краник регулировки количества смеси, подаваемой к жиклёру. Краник обычный водопроводный, я его снял со старых батарей, когда их менял, предназначался для спуска воздуха из системы отопления.

С ручкой сильно не заморачивался, просто обмотал изоленой

Всё это дело спаяно обычным припоем, только саму голову с соплом я приварил (хотя можно было тоже припаять, температура при работе там небольшая). Соединена с ёмкостью обычной трубкой от капельницы.

В качестве ёмкости для плавки я использую обычный красный кирпич, отрезал болгаркой от него необходимый кусок и выбрал в середине точильным камнем небольшую полость, чтобы расплавленный металл не вытекал.

Из дополнительных инструментов необходимо: кривые плоскогубцы, старый напильник и зажигалка.

И ещё особый порошок, похожий на ангельскую пыль, без которого вся работа пойдёт на смарку

Так же необходимо подумать о технике безопасности: Работать на улице или в чистом хорошо проветриваемом пожаробезопасном помещении, металлический экран и несгораемую основу (кирпич), которую можно безопасно нагревать (температура пламени горелки около 1500 градусов). И можно работать. Вчера я впервые работал с серебром, отлично плавится, вот такое кольцо у меня получилось

Здесь я хочу показать, как работает сам аппарат. Плавлю латунные стержни.

Как видно горелка справляется со своей задачей хорошо. Моё увлечение только кольцами не ограничится, хочу с её помощью постичь ещё очень многое: литьё в опоку, пайка, плавка стекла и ещё много чего. Слиток после плавки.

От сырья до готового изделия

Как видно из вышеперечисленного, сделать такое устройство не сложно и не затратно. Нет ничего невозможного. Идите навстречу к своей цели, воплощайте её в жизнь, ни перед чем не останавливайтесь и у вас всё получится, друзья. Всем пока. Будьте полезны обществу!

Найдены возможные дубликаты

изолента не синяя — сломается быстро

пойду срочно переделаю!

ни у кого ещё не ебануло, достаточно знать элементарные законы физики, чтобы так не думать

Не, там прикол, как у Орков в WH40 — работает от сознания «оно работает» ))))

Всё отлично, но на входе компрессора всё же фильтр дешёвый автомобильный просится, на ресурс компрессора он повлияет неплохо.
У меня тоже компрессор из холодильника используется для воздуха 🙂
(на фото не доделанный вариант, другого нет)

такой вопрос- компрессор не греется без фреона ,если очень долго работает(про терморелюху я знаю)?

есть идея сделать из него ваккуматор.

нужно ли ему доп охлаждение? и как его сделать?

Я больше сорока минут не гонял, греется он заметно. Вообще производительность у него не большая, видел товарища у которого два компрессора в ресивер дуют одновременно, что бы воздуха больше было. Есть у него ещё один косяк, если ресивер накачан, компрессору не запуститься, по уму, нужно ставить между компрессором и ресивером обратный клапан и спускник.

У меня с накачанным до 9,5 атм. ресивером, 2 холодильных компрессора запускаются

Мне всегда нравятся нерукожопые люди-самодельщики, респект им и хвала! Сам себя отношу к таким, и люблю помастерить в домашних условиях.

Но. иногда удивляюсь стремлению некоторых людей тратить силы, умение и время на то, чтобы сэкономить на копеечных вещах заводского изготовления. Газовый баллон на 5 литров, редуктор и газовая горелка (ещё и с набором сменных головок и различных насадок) – всё это стоит недорого, выглядит красиво, работает профессионально, и как правило – на порядок безопаснее! Ну и не воняет совершенно – ни бензином, ни газом.

Моё правило такое – можно и нужно делать своими руками разные ИЗДЕЛИЯ – мебель, украшения, светильники, автомобили и самолёты. и прочие художественно-технические вещи. Можно вполне включить в их число и некоторую специализированную оснастку и приспособления для работы. Но не надо изобретать сам ИНСТРУМЕНТ – это всё сейчас есть в избытке в магазинах.

Собственно, про ювелирные горелки.

Устройство для поддува

Поддувают кислородом. Либо чистым кислородом(как правило, из кислородного баллона, есть альтернатива-кислородный концентратор, который лэмпворкеры используют, а ювелиры отчего-то не используют, но я думаю -сгодится концентратор), либо воздухом(кислород-один из компонентов воздуха).
Устройства для поддува бывают разные:
-меха(лягуха)

Устройство типа ножного насоса подкачки шин для велосипеда. Или для накачки надувного матраса. Есть умельцы, которые вышеупомянутые девайсы к горелкам прилаживали и прилаживают-там нужны некие усовершенствования, но суть та же. Есть готовые, кожаные с ресивером -оптимально. Горелка с мехами для пайки -идеальна ! в этом случае всегда можно отрегулировать ногой состав смеси(правильно -«качество смеси») -качаем интенсивнее-больше кислорода, в случае других методов поддува -как выставили пламя перед пайкой -такое оно и будет по ходу, отрегулировать можно только за счёт » ближе-дальше от изделия горелка». На выходе, всё это сводится к регулировке температуры пламени и его свойств(окислительное-восстановительное) .
Такой тип поддува бывает и у бензиновых, и у газовых горелок.

Некая штука, работает от электросети. Все это видели -то, что в аквариуме с рыбками пузыри пускает, это он, компрессор. Умеючи, можно и аквариумным компрессором горелку поддувать(парочку поставить параллельно), можно и от старого холодильника взять компрессор(так и жили при совке). Естественно, сейчас можно купить, но и самодельные компрессоры ещё в строю.
Такой тип поддува бывает и у бензиновых, и у газовых горелок.

-инжекция
у ювелирных горелок бывает только на газовых
а так по жизни и на бензиновых бывает -типичный пример -примус, если кто видел
Горелка сама себя поддувает за счет скорости потока газа и дырочек для подсоса воздуха вокруг сопла.
На практике страшный термин «инжекция » сводится к следующей сути- если мимо вас быстро мчится поезд -вы чувствуете сквозняк? -это от того, что быстро движущееся тело увлекает за собой частицы воздуха. И в инжекционной горелке тоже самое — поток газа под давлением вырывается из сопла, вокруг сопла дырочки, через них подсасывается воздух и поддувает пламя.
Эти маленькие горелочки с пьезоподжигом, которые многие тут используют -инжекторного типа. Лампворковский ХодХед -типичная инжекторная горелка.

Ёмкость для топлива.

В случае газовых горелок -газ подаётся из баллона.
Возможны варианты:

Большой газовый баллон
Это покупается на газовых заправках. Пустой баллон либо заправляется, либо сдаётся на обмен на тех же заправках. Про эти баллоны лучше спрашивать у лампворкеров -баллоны абсолютно те же, для ювелирки -баллона 5 л хватит очень надолго, на год точно хватит.
Газ в таких баллонах находится под давлением, для регулировки давления на выходе обычно ставится газовый редуктор -про это тоже к лампворкерам, там это всё многократно обсуждалось.

Маленький сменный газбаллончик (газовый картридж). Продаётся на строительных рынках, как правило, он литровый. Когда кончается -его выбрасывают и ставят новый. Редуктора он не требует. Подсоединиться к такому баллончику можно через шланг(что удобнее в работе) или просто накрутить горелку на сам баллончик без шланга . Нечто подобное используют туристы в полевых условиях.

Маленький заправляемый баллончик. С этим многие сталкивались -у большинства сообщников горелки с заправляемыми маленькими баллончиками. Баллончик и горелка смонтированы вместе, шланги в данном случае не нужны. Заправляются они газом для зажигалок из табачного ларька, говорят, что лучше поискать специальный газ для таких горелок -он бывает и на хозрынках, и в магазинах радиоэлектроники, и в магазинах ювелирного оборудования -вроде, он почище и посытнее(калорийнее, т.е -больше тепла даёт при сжигании).

Бачок для бензина
В бачок заливается высокоочищенный бензин определённой нефтяной фракции( «нефрас») -на бытовом уровне он называется «калоша», продаётся в хозмагах и на хозрынках в отделах со всякими растворителями-лаками в ёмкостях от 0,5 до 5 литров. Заливают обычно где-то примерно стакан -это день можно работать.

Шланги.

Для соединения ёмкостей с топливом, устройства для поддува и горелки нужны шланги.
В случае бензиновых горелок подойдут обычные резиновые или пластиковые «кишки».
Для больших газовых баллонов под давлением нужны специальные прочные газовые шланги с резьбой.
Для литрвых газбалончиков -тоже желательно хорошие газовые шланги, но сойдут и «кИшки» с хомутиками -главное, чтоб ничего не «подтравливалось» (не было утечки газа).
Для подсоединения газовых шлангов, возможно, потребуются переходники -диаметр резьбовых соединений разный в разных странах. Обычно переходники вытачивает токарь. Про переходники тоже можно спросить у ламворкеров -у них импортные горелки, которые строго не подходят под наши шланги и баллоны, однако, вопрос решаемый.

Схематично горелка с комплектом выглядит так:

Бензиновая горелка

Газовая горелка.

с принудительным поддувом.

Какую горелку лучше купить для работы дома.

Тут главное решить, что вы собираетесь делать.
Большинство сообщников используют горелку для оплавления шариков и для несложной пайки проволоки. Для этих целей вполне сойдёт маленькая заправляемая горелочка с пьезоподжигом. Какая из них лучше -сказать затрудняюсь, при покупке следует обращать внимание на температуру пламени(надо 1200 -1300) и время непрерывной работы -чем больше, тем лучше.
Плавить металл(сплавление отходов серебряной проволоки, варка припоя) такой горелкой не получится, отжигать металл ей неудобно, но для проволочки сойдёт.
Из неудобств -очень тонкое пламя, сложно равномерно прогревать изделие при пайке.
Из серьёзных неудобств -там такая конструкция сопла (маааленькая дырочка в фольге), что если что-то случится -горелку проще выкинуть, чем починить. А случиться может запросто -грязный газ, что-то застряло в выходном отверстии.

Для работ по металлу с «нуля» -со сплавления и проката нужна горелка посерьёзнее.
От газовой горелки от большого баллона я сразу отказалась -газбаллон вызывает у меня жуткий ужас очень сильное уважение -не хочу я это в квартире. Если кто вдруг ламворком занимается и таки имеет газбаллон -разумно к тому же баллону подсоединить ювелирную горелку.

У меня дома бензиновая горелка c компрессором, вот такая:

Сама горелка лежит слева от стаканчика дырочками(соплом) на нас. Эта горелка самопальная, очень хорошая. Тот ящик с надписью «Сапфир» на самом деле это, естественно, родной Китай -называется паяльная станция, в корпусе смонтированы бачок и пара компрессоров.

Считается, что бензиновая горелка универсальна -она делает всё, хорошо регулируется, у неё «правильное» по составу пламя. Из недостатков -конструкция довольно громоздкая, есть некий запах при работе. Запах не сильный, к тому же при работе с металлом работа с пламенем занимает не более 5% всего времени, бОльшую часть времени занимает всякое занудство с мелким ручным инструментом.

Ещё из хороших вариантов для квартиры — газовая горелка со сменным баллончиком.
Примерно такая
В данном случае горелка навинчена на баллончик, мне кажется, удобнее через шланг, штука довольно тяжёлая, неудобно держать .
Такие горелки и баллончики продаются на хозрынках, подробностей о производителях не знаю.
Сама горелка(насадка на баллончик) в данном случае не ювелирная, но, говорят, она вполне годная и для пайки и для плавки. И что приятно -всё хозяйство обойдётся примерно в 1000 руб. Насколько горелка хорошо регулируется -не знаю, это к горелковладельцу.
Конкретно эта горелка мелькала на ЯМ в теме http://www.livemaster.ru/topic/88359-oplavlenie-provoloki-gorelka-dremel, за подробностями можно обратиться горелковладельцу Михаилу, ситуация с ним оговорена.

В последние несколько лет появились сугубо ювелирные горелки, которые работают от баллонов без редуктора, т.е., их можно поставить на маленький сменный газбаллончик. Мне кажется, это оптимально для работы дома -горелка не вонючая и более-менее безопасная(гораздо безопаснее большого газбаллона).
Наиболее известна орка , по отзывам -хорошая горелка-и плавит, и паяет, и регулируется хорошо, на данный момент ИМХО -оптимально для занятий дома профювелиркой.
из недостатков -придётся озадачиться переходником

после прочтения -можно догадаться, что изображено на заглавной картинке, это вовсе не то, что пришло в голову далёким от ювелирки людям

Горелки для лэмпворк — какие бывают, где их взять и как сделать своими руками. Часть 3

Только не обогащайте избыточно смесь, я прошу вас.

В бумагу огонь не завернёшь.

(Китайская народная мудрость)

Экзотика в мире горелок для лэмпворк.

С определенными ограничениями можно плавить любое стекло на любой горелке, дающей достаточную температуру. И из любого стекла, за редким исключением, можно скрутить бусину. Ну, конечно, тут не будем говорить о кварцевом и боросиликатном стекле, температуры плавления которых высоки, и вообще это специальные стекла.

Довольно сложные по конструкции и, в сущности, стационарные горелки, которые уже могут быть в арсенале мастера, желающего попробовать работать в технике лэмпворк немногочисленны. Кто-то владеет бензиновой горелкой для ювелиров, у кого-то уже есть газо-кислородная горелка для газопламенной сварки и пайки латунью.

Именно о бензиновой горелке для ювелиров и пойдет разговор в этой части.

В стеклоделии есть место бензиновым горелкам. Существуют модели горелок специально для этих работ. Их пламя горячее, до 1300 градусов по Цельсию, мощное, а расходный материал — топливо, бензин или нефрас (летучий продукт переработки нефти, нефтяной растворитель) недорогой. Он, порой, продается под маркой бензин «галоша».

Ювелирные горелки на бензине существуют разных размеров. Чем больше сопло горелки, тем больше, мощнее и шире её пламя.

Впрочем, все те же характеристики пламени — туннель и восстановительно-окислительный его состав в бензиновой горелке, не предназначенной для стеклоделия непосредственно, часто далеки от идеала.

Чтоб горелка работала, нужны разные приспособления:

  1. Компрессор или ножные меха.
  2. Баллон-барботёр, это специфическая разновидность устройства для барботирования, то есть для пропускания газа (в нашем случае воздуха) сквозь толщу жидкости (бензина, нефраса), для получения, опять же в нашем случае, струи воздуха, обогащенной парами бензина или другого топлива.
  3. Соединительные шланги.

Готовая к работе горелка с баллоном-барботёром и шлангами.

Компрессор нагнетает в бачок воздух через трубку-барботёр, который проходя через бензин насыщается (обогащается) его парами. Эта смесь выходит через трубку-коллектор в горелку.

Трубка-барботёр длинная, практически касается дна баллона, а трубка-коллектор входит в бачок на 0,5-1 см. Её задача — собирать бензовоздушную смесь.

Краны, установленные сверху — это смеситель, регулирующий качество смеси. Смесь может быть богатой, то есть очень насыщенной парами бензина, тогда пламя будет восстановительным и не очень горячим — ведь полного сгорания топлива уже не достигнуть, слишком много паров и мало воздуха. Открывая или закрывая нижний кран мы увеличиваем или уменьшаем общее количество горючей смеси.

Приоткрывая верхний (перепускной) кран мы добавляем чистого воздуха в смесь, обедняя её, тем самым приводим соотношение топливо/воздух к идеалу, при котором область окислительного пламени увеличивается и температура подрастает. Но бесконечно обеднять смесь нельзя, ибо горение не будет устойчивым и пламя будет не таким объемным, как нужно.

Заливная (заправочная) горловина баллона и маленькое отверстие в центре, в которое вкручивается трубка-барботёр.

Конец барботёрной трубки, обернутый бронзовой сеточкой (аэратор) для увеличения количества пузырей воздуха в топливе. Под сеточкой виднеются пропилы, расположенные перпендикулярно оси трубки. Через эти пропилы во все стороны выходит воздух, создавая пузырьки в жидкости.

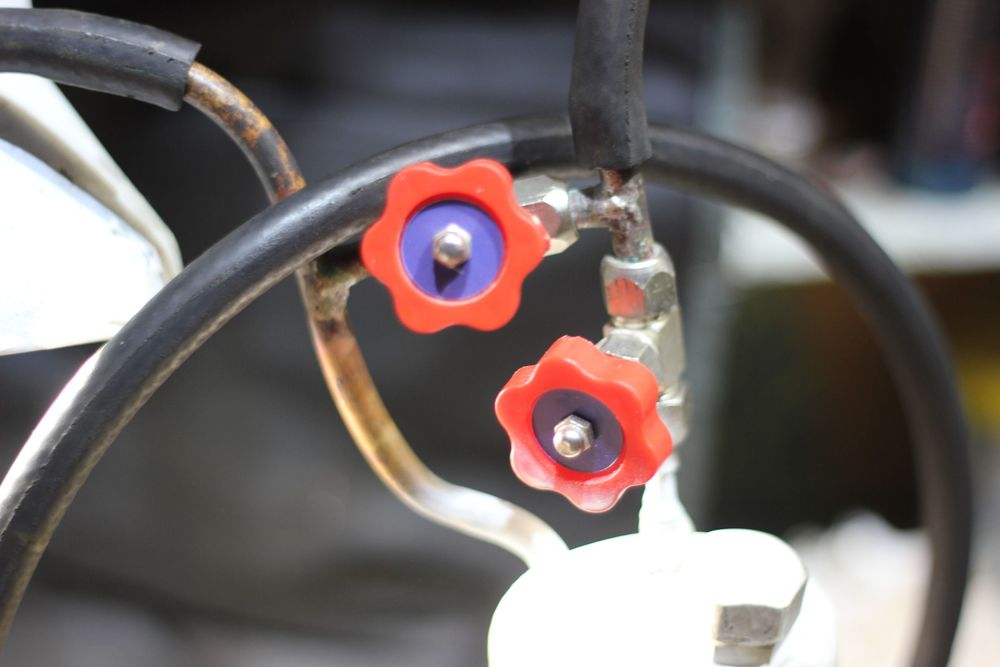

Узел смесителя чистого воздуха и бензо-воздушной смеси.

Смеситель на баллоне, верхняя вертикальная трубка (барботёр) — вход воздуха от компрессора, левая трубка (коллектор) — выход смеси в горелку.

Пламя горелки без добавки чистого воздуха в смесь. Горение богатой смеси.

Нормальное пламя горелки, соотношение воздух/бензиновые пары близко к идеальному.

Плавка стекла в пламени бензиновой горелки.

Горелка в сборе.

  1. Основа горелки с краном регулировки формы пламени и вводным штуцером.
  2. Кран регулировки пламени.
  3. Обходная трубка, через которую всегда поступает горючая смесь, формируя игольчатое пламя.
  4. Жиклёр обходной трубки.
  5. Рассекатель дополнительного, подогревающего пламени.
  6. Кожух сопла.
  7. Штуцер под шланг.

Жиклёр обходной трубки.

Узлы 3,4,5,6 (см выше) в порядке установки.

Жиклёр и рассекатель, установленные на горелку.

Кран, расположенный на горелке открывает путь смеси в большую трубку, откуда смесь будет выходить через рассекатель и пламя возгорится как маленький синий цветок. Это пламя подогревающее и поддерживающее горение основной струи смеси из жиклера. Кран горелки косвенно влияет и на качество смеси, так полное его открывание увеличивает проходное сечение системы, что вызывает обогащение смеси, и может возникнуть нужда подрегулировать ее качество смесителем.

Так каковы же перспективы использования в деле лэмпворка таких и подобных горелок?

Для успешной и беспроблемной плавки стекла и исключения погаров цветных стекол нужно экспериментально подобрать качество смеси и форму пламени. Погары становятся видны в процессе плавки стекла, но, если пламя правильно подобрано, то эти погары можно устранить прямо в процессе плавки, просто внося бусину в окислительную атмосферу факела. Поэтому нужно добиваться оптимального соотношения бензин/воздух. Правда это соотношение подобрать удается редко. Результат чаще всего непредсказуем, очень сложно поймать то соотношение бензиновых паров и воздуха, при котором Вы не испортите стекло потому, что бензину для полного сгорания нужно очень много воздуха. В итоге получается, что ювелирные горелки, в сущности для лэмпворка бесполезны.

И, как всегда, плюсы и минусы горелки:

  1. Крайне низкая стоимость расходных материалов и высокий КПД горелки по отношению времени непрерывной работы к массе использованного топлива. Горелка экономична.
  2. Длительное время непрерывной работы.
  3. Относительная безопасность. Это связано с тем, что горелка не использует газ, утечка которого ну просто очень опасное дело. Впрочем, вид неисправного барботёрного бачка и пролитого на пол бензина может вызвать иллюзию безопасности только у тех, кто долго и старательно вдыхал его аромат 🙂 Так что тут бабушка надвое.
  4. Невысокая стоимость ювелирных горелок даже крупных размеров (1200-2000 рублей).
  5. Несложное управление и небольшие габариты всей системы в целом.
  6. Возможность самостоятельно изготовить барботёрный баллон, что позволит сэкономить.
  7. Низкий уровень шума при работе, что связано с невысокой интенсивностью сгорания смеси и тихим компрессором.
  8. Да! И компрессор можно использовать от аквариума. Только не самый слабый.
  9. Горелка имеет простую конструкцию и поэтому очень надежна.
  10. И самое главное — иногда на ней можно сделать бусину, да так, что стекло не погорит!

А теперь отрицательные качества:

  1. Горелка не подходит для лэмпворка. Ну совсем 🙂
  2. Много продуктов горения, как простой углекислоты, так и недогоревших паров бензина, если не все настроено правильно. То есть на кухне пользоваться горелочкой я бы не стал, что, правда и ко всем другим горелкам, кроме конфорок газовой плиты, относится. Кухня же 🙂
  3. Понижение производительности при низких температурах, ибо в холоде пары бензина образуются не так интенсивно.
  4. Обязательное наличие смесителя на барботёре, то есть надо или изготавливать самому, или где-то брать за деньги. Но моё личное мнение — смеситель на барботёре бензиновой горелки нужен всегда и везде. Это аксиома. Горелка будет гораздо лучше работать.
  5. Все-таки не очень высокая температура пламени и точечный нагрев.
  6. Реальная возможность испортить стекло погаром.

Ну и, ради чего, спросите вы, я тут пишу всё это? Ради того, чтоб предостеречь вас от лишних поисков, ради того, чтоб подтолкнуть к эксперименту, и ради того, чтоб показать какие бывают горелки. Потому, что изготовить горелку подходящую для лэмпворк возможно только имея одну из неподходящих для лэмпворк горелок, но хорошо подходящую для пайки. Потому, что придется паять медь и латунь в процессе изготовления, но до этого еще далеко. Несмотря на это, не следует забывать о том, что весь цикл статей подчинен одной главной цели — показать, как можно самостоятельно изготовить горелку для лэмпворк, подобную простым моделям «Прометеус».

А если вы оказались счастливым владельцем специальной стеклодувной горелки на бензине — пробуйте, у вас получится работать на ней. Только не обогащайте избыточно смесь, я прошу вас. Стремитесь к идеалу.

Бензиновая горелка для пайки: как сделать своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими. Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка. Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Устройство и преимущества аппарата

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

  • горелка;
  • сопло;
  • токоподводящий наконечник с электродной проволокой;
  • сварочная дуга;
  • сварочная ванна;
  • сварочный шов;
  • основной металл;
  • капли электродного металла;
  • газовая защита.

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

  • корпус;
  • втулка с крючком, выполненная из металла;
  • трубка;
  • кучка;
  • упор;
  • наполнитель;
  • шарик, регулирующий воздушный поток;
  • резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки устроены достаточно просто, поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества. Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе. Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок. По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат. Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут. Температура пламени при этом должна составлять более тысячи градусов. Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя. Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше, чем наружным диаметр трубки. Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя.

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Заключение

Бензиновую горелку для пайки и сварки достаточно легко смастерить своими руками. Такое устройство не будет уступать покупному ни в качестве, ни в эффективности работы.

Ссылка на основную публикацию
Adblock
detector
