Деревянный ящик для инструментов своими руками

Хранить инструменты просто: делаем деревянный ящик своими руками

У домашних инструментов есть удивительная способность – теряться в самый неподходящий момент. Если молотки и отвёртки используются периодически, они хранятся где угодно: антресоли, полки шкафов, балкон.

Поэтому, когда жена попросит повесить полку, вспомнить, где именно находится дрель и саморезы будет проблематично. Гораздо практичнее и эффективнее хранить инструменты в специальном ящике, который можно приобрести в готовом виде или сделать своими руками.

Что выбрать

Сразу отметим, что ящик под инструменты может быть разным, а форма и размеры напрямую зависят от того, что предполагается хранить внутри кейса.

Для ручного инструмента. Обычно это прямоугольная конструкция с ручкой, где внутреннее пространство разграничено на одно большое отделение и 2-3 отсека поменьше. Здесь удобно хранить молотки, отвёртки, крепёжные элементы.

Для электроинструмента. Такие кейсы обычно выпускаются заводом-изготовителем самого инструмента. Стандартный вариант: переносной ящик, где одна ячейка отведена под электроинструмент и точно повторяет его форму, остальные предназначены для оснастки: свёрл, аккумуляторов и прочего.

Органайзеры. Это модульные конструкции, состоящие из нескольких ящичков различных форм и размеров. Такие варианты подходят для профессионалов и домашних мастеров, они удобны в хранении и транспортировке, помогают быстро найти любую мелочь.

Когда возникает проблема хранения инструмента, первое, что приходит в голову, – приобрести готовый ящик в магазине. Однако это не самый лучший вариант. Дело в том, что заводские конструкции ориентированы на среднестатистического покупателя, поэтому могут не подойти для конкретной модели болгарки или дрели. Кроме того, количество инструментов обычно прибавляется и внутреннего пространства становится мало.

Чтобы избежать этих проблем, ящик для инструментов можно изготовить самостоятельно, приложив для этого немного усилий и творческой фантазии.

Из досок

Если инструментов немного, используются они периодически и только для домашнего применения, нет смысла заниматься изготовлением сложной конструкции. Достаточно сделать обыкновенный деревянный ящик из досок, чтобы отвёртки, молотки и саморезы просто находились в одном месте, а не валялись по всей квартире.

Учитывая, что речь идёт об элементарном изделии, можно обойтись без предварительного чертежа. Главное, определиться с размерами сторон. Для материала изготовления лучше выбрать обрезную доску хвойных пород: это самый доступный вариант, который легко поддаётся обработке.

Состоит самодельный ящик из 5 частей:

• 2 боковые стенки;
• 2 торцевые стенки;
• дно.

Элементы выпиливают в соответствии с запланированными размерами, обрабатывают наждачной бумагой и скрепляют между собой саморезами. Для большей надёжности боковые части можно зафиксировать металлическими уголками.

Такой самодельный деревянный ящик неудобен для переноски, зато поможет хранить инструменты в одном месте и не искать их по всей квартире. Его можно поставить в багажник автомобиля, на полку кладовки или в гараж. Размеры варьируются в зависимости от того, что именно предполагают хранить внутри.

Из фанеры

Ящики для инструментов из фанеры, сделанные своими руками, привлекают внимание интересным дизайном. Они удобны в эксплуатации и подчёркивают профессионализм и квалификацию домашнего мастера.

Удобный фанерный ящик с ручкой будет состоять из следующих элементов:

• дно – размеры 450*200 мм, посредине прорезается неглубокий паз для поперечной перегородки;
• стенки – выпиливаются в количестве 4 штук. Посередине торцевых элементов также прорезается паз;
• поперечная стойка – рекомендуемая высота 400 мм, длина подгоняется по ширине дна с учётом боковин. Верхние углы стойки спиливаются, чтобы получилась трапециевидная форма.

Сборка выполняется по такой схеме. Для начала элементы корпуса склеиваются между собой, плотно прижимаясь друг к другу. Пока сохнет клей, в поперечной стойке выпиливается отверстие, которое будет выполнять функцию ручки, в верхней части можно приклеить деревянные плашки для удобства захвата. Далее стойка устанавливается в заранее подготовленные пазы, фиксируется клеем.

После завершения работ получается фанерный ящик под инструмент, удобный для переноски. Однако можно сделать конструкцию более функциональной. Для этого к поперечной перегородке приклеиваются деревянные плашки с заранее просверленными отверстиями, где можно поместить отвёртки, пассатижи, бокорезы и другие необходимые для выполнения домашней работы инструменты.

Чтобы ящичек не рассыхался, его покрывают несколькими слоями лаками. Для большей надежности при желании дно скрепляют со стенками уголками.

Превращение в табуретку

Из фанеры и деревянных брусков можно смастерить переносной ящик для хранения инструментов, который в перевёрнутом виде будет превращаться в простую табуретку или подставку для выполнения работ на высоте. Изготавливается эта универсальная конструкция по такой схеме.

Бруски обрезаются в соответствии с заданным размером. Они будут выполнять функцию ножек и располагаться под наклоном. Чтобы табуретка получилась устойчивой, верхний и нижний торец спиливают под углом 15 градусов.

К ножкам прибивают листы фанеры, которые станут торцевыми стенками. Рекомендуемая ширина – 360 мм, высота подбирается таким образом, чтобы полностью скрывать ножки, не выступая за их пределы.

Боковые стенки выпиливаются из фанеры, по ширине занимают примерно половину бруска. Края прямоугольника спиливают под углом, чтобы точно соответствовать углу расположения ножек.

Крышка делается прямоугольной, крепится к торцам стоек саморезами.

После проделанной работы переворачивают получившуюся табуретку ножками вверх, превращая её в глубокий ящик для хранения инструментов. Чтобы конструкцию было удобно переносить, выпиливают деревянный брусок, который по длине будет соответствовать расстоянию между стенками. Закругляют острые углы, прикручивают брусок саморезами и получают удобную ручку, которая дополнительно выполняет функцию ребра жёсткости.

Ящик-органайзер

Это более сложная конструкция, но она идеально подходит для хранения большого инструмента и дополнительных мелочей: крепёжных элементов, уголков, гвоздиков и много другого. На первый взгляд, такие ящики представляются сложным механизмом, но на самом деле их вполне можно сделать самостоятельно, потратив немного свободного времени.

Процесс изготовления условно разделяется на 3 этапа:

• собираем корпус. Это глубокий ящик из фанеры с открытым верхом, который предназначается для хранения большого инструмента, например болгарки, шуруповёрта или электродрели. Однако можно поступить наоборот: разграничить внутреннее пространство на несколько секций деревянными плашками и хранить здесь болты, гайки и саморезы;
• дополнительные ящики. Их будет 4 штуки, и устанавливаются они поверх основного короба, что нужно учитывать при определении размеров. Дополнительные ящички не должны выходить за границы основания. Чтобы придать конструкции завершённый вид, верхние короба оснащают крышками;
• отдельные элементы соединяют в единое целое. Для этого органайзер собирается в готовый вид, на стенках делается разметка для установки металлических пластин: по 3 штуки для группы ящиков с каждой стороны. Затем в соответствии с нанесённой разметкой высверливаются отверстия, где устанавливаются втулки.

Чтобы органайзер был удобен для переноски, верхние ящики можно дополнительно оснастить ручками.

Отметим, что здесь приведены самые простые варианты. Если приложить немного усилий, можно превратить обычный ящик для инструментов в произведение искусства, который станет настоящим украшением гаража, дачного домика и городской квартиры.

Ящик для инструмента — 4 варианта изготовления

Ящик для инструментов на сегодняшний день — это очень незаменимая вещь для каждого хозяина. У большинства из нас есть много разнообразного инструмента, которым мы, возможно, не сильно часто пользуемся, но тем не менее, храним его, так как без него не обходится не один ремонт. Для того чтобы инструмент находился в одном месте, и его было удобно транспортировать, мы используем специальные ящики . Зачастую мы просто покупаем их в ближайшем магазине, ассортимент и разнообразие позволяет это сделать. Но почему бы не изготовить его самому ? Процесс изготовления не слишком сложный, любой должен справится, тем более вещью, сделанной своими руками, куда приятней пользоваться нежели купленным вариантом. В данной статье будут описаны 4 разных способа изготовления ящиков, фото отчет прилагается.

Приступим к изготовлению!

Способ изготовления № 1

— фанера;
— сосновая доска;
— гвозди;
— столярный клей.

— имеющийся режущий инструмент;
— дрель;
— молоток;
— стамеска;
— ручной фрезер;
— линейка;
— карандаш;
— рулетка.

Первым делом нужно найти необходимый материал, для этого подойдет фанера или обрезки досок. Далее согласно представленному чертежу нужно произвести разметку, затем выпилить все детали корпуса. Нужно сделать специальные пазы, в которые будет ставиться перегородка, для этого используем ручной фрезер, или другой имеющийся инструмент .

На схеме изображены такие детали корпуса :

1 — стенка (2 шт.);
2 — боковина (2 шт.);
3 — дно;
4 — паз по толщине перегородки и глубиной в 1/2–1/3 толщины материала

Когда все готово, все элементы корпуса ящика следует отшлифовать. Далее собираем корпус воедино, фиксируем детали столярным клеем, а затем дополнительно крепим небольшими гвоздями.

Теперь изготавливаем перегородку для ящика, выпиливаем специальную ручку, для этого используем лобзик.

Способ изготовления №2

Для изготовления ящика своими руками нам потребуется следующее

— фанера или ОСП;
— деревянный брус;
— саморезы;
— столярный клей.

Инструмент

— имеющийся режущий инструмент;
— шуруповерт;
— линейка;
— карандаш;
— рулетка.

Берем имеющийся лист фанеры, на нем производим разметку, и согласно представленным размерам вырезаем крышку (рис.1), затем продольные царги (рис.2) и боковины (рис. 3).

Схема расположения деталей:

1 — крышка;
2 — царга;
3 — ручка;
4 — ножка;
5 — боковина.

Когда все готово, при помощи наждачной бумаги или шлифовальной машинки скругляем острые углы и зачищаем поверхность. Далее можно наносить защитное покрытие.

В конечном результате должен получиться вот такой необычный ящик для инструментов, который при необходимости сможет трансформироваться в обычный табурет, для этого достаточно перевернуть его и поставить на ножки, при помощи него будет удобно дотягиваться до нужного нам места, в тот момент, когда рост не позволяет этого сделать.

Способ изготовления № 3.

Ящик для юного мастера.

Ваш ребенок любит мастерить? Предлагаем вместе с ним изготовить небольшой ящичек ,где он будет хранить свой любимый инструмент.

Для изготовления ящика своими руками нам потребуется следующее

— 16 мм доски;
— круглый деревянный брус;
— саморезы;
— столярный клей.

— имеющийся режущий инструмент;
— шуруповерт;
— линейка;
— карандаш;
— рулетка;
— струбцины.

Для начала нужно взять имеющиеся доски с сечением 16 мм, далее производим разметку, согласно предоставленным размерам, после чего производим распил древесины на нужные нам составляющие части.

На чертеже представлены следующие детали:

1 — боковина;
2 — дно;
3 — ручка;
4 — стойка ручки;
5 — держатель.

Далее производим разметку тех частей, где будет происходить скрепление деталей, сверлим отверстия для саморезов.

При помощи наждачной бумаги шлифуем поверхность и убираем острые углы. Когда все готово начинаем соединять все детали между собой, сначала нужно соединить дно и боковины, затем по размеченным линиям ставим вертикальные стойки и одновременно ставим горизонтальную рукоять.

Фиксируем все при помощи клея и саморезов. Затем устанавливаем специальные держатели для отверток.

Теперь можно произвести покраску, цвет и покрытие выбираем на свое усмотрение.

Ящик для инструментов готов.

Способ изготовления № 4

Следующий вариант ящика для инструментов хорошо подойдет для переноски разного и нужного для нас оборудования, его внешний вид будет отличаться солидностью и надежностью.

Для изготовления ящика своими руками нам потребуется следующее

— доска не толще 12 мм;
— саморезы;
— столярный клей;
— ручка;
— уголки 8 шт.;
— защелка 2 шт.;
— петля 2 шт.

— имеющийся режущий инструмент;
— шуруповерт;
— линейка;
— карандаш;
— рулетка;
— струбцины.

Для изготовления ящика используем такую древесину как: сосна, липа или тополь. Наиболее оптимальной толщиной досок будет толщина 12 мм.

Для того, чтобы убедиться правильно ли сделан раскрой древесины, нужно сложить все детали в единую коробку.

Далее при помощи наждачной бумаги нужно отшлифовать все детали, зернистость бумаги берем 220. После этого желательно пронумеровать детали.
Начинаем собирать корпус воедино.

Сначала собираем нижнюю часть и крышку ящика, для удобства используем струбцины и угловые зажимы. Детали между собой фиксируем столярным клеем.

⚒ Ящик для инструментов своими руками: совмещаем удобство и функциональность

У любого хозяина имеется много различных инструментов и крепежа. Иногда всё это хранят в отдельном ящике в комнате, на балконе или в гараже, аккуратно сложенным или сваленным в кучу. Часто, начиная ремонт или при необходимости подтянуть гайки, приходится долго искать нужный ключ, отвёртку или пассатижи. Избежать неразберихи поможет многофункциональный ящик для инструментов с отделениями для гаечных ключей, молотка, дрели, крепежа и т.д. Его можно приобрести в магазине или сделать собственноручно. В сегодняшнем обзоре редакции Homius.ru рассмотрим разновидности ящиков для инструментов, из чего можно сделать и как собрать их своими руками.

Хорошо, когда у каждого инструмента есть своё место, и их не нужно постоянно искать в случае необходимости

Виды органайзеров для инструментов

Инструментальные боксы различаются по материалу изготовления и типу хранимых предметов. По используемому материалу они могут быть:

• деревянные. Древесина доступный и лёгкий в обработке материал. Для изготовления бокса используют доску или прочную многослойную фанеру толщиной 10, 16 или 18 мм. Сложность конструкции зависит от пожеланий и умений мастера;
• металлические. Стальные или железные конструкции достаточно тяжёлые, но обладают прочностью и долговечностью. Более лёгкие ящики изготавливаются из алюминия;
• пластиковые. Такие ящики отличаются лёгким весом, прочностью, удобством и современным дизайном.

Деревянный ящик для инструментов

Также ящики различаются по типу хранимого в них инструмента и бывают:

1. Непрофессиональные. Представляют собой конструкцию с несколькими отсеками. Для них используются сумки или кейсы разных габаритов.
2. Электроинструмент. Специальные боксы, используемые для хранения дрелей, болгарки, шуруповерта и т.п. Как правило, такие ящики снабжены большим отделением для определённого оборудования и несколькими мелкими для дополнительной оснастки.
3. Профессиональные. Большинство мастеров предпочитает именно данную разновидность инструментальных ящиков, поскольку в них имеются отдельные посадочные места, под определённый вид оборудования.
4. Универсальные. Боксы данного типа имеют большое количество отсеков и используются для хранения самых различных инструментов. Существуют инструментальные ящики со съёмными перегородками, что позволяет перестраивать внутреннее пространство по собственному усмотрению.

Универсальный бокс для инструментов

Конструкция инструментальных боксов

Инструментальные ящики также разделяются по конструкции. И здесь подразумевается не форма бокса, а вариант открытия и наличие вспомогательных отсеков. Различают следующие конструкции:

• кейс. Представляет собой короб прямоугольной формы с ручкой. Обычно они имеют несколько отсеков и съёмные перегородки, позволяющие планировать внутреннее пространство по своему усмотрению. Подобные конструкции отличаются небольшими габаритами и весом;
• контейнер. Достаточно вместительный ящик с перегородками и отдельными контейнерами, которые складываются по принципу матрёшки. Секции могут раскладываться вверх и в стороны, а сам бокс часто оснащается колёсиками для удобства транспортировки;
• мультибокс. Это вертикально расположенная конструкция, в которой ящики с инструментами и крепежом выдвигаются как в традиционном бельевом комоде.

Требования к инструментальным ящикам

Выбирая в магазине ящик для инструментов или решив сделать его своими руками, нужно учитывать некоторые требования, которые предъявляются к его конструкции:

1. Дно бокса или контейнера должно быть достаточно толстым и прочным, поскольку именно на него приходится основная масса содержимого.
2. При полной загрузке и поднятии ящика его стенки не должны деформироваться.
3. Рекомендуется выбирать конструкцию из огнестойкого материала.
4. В боксе должны отсутствовать зазоры, чтобы пыль и грязь не попадала внутрь и не загрязняла хранящийся в нём инструмент.

При полной загрузке ящика стенки не должны деформироваться

К сведению! Если вы решили приобрести инструментальный ящик в магазине, то отдавайте предпочтение многофункциональным моделям с отдельными отсеками и закрытым вкладным органайзером для мелких деталей и крепежа.

Статья по теме:

10 инструментов для домашнего мастера: что обязательно должно быть под рукой. Основные различия похожих инструментов, советы и рекомендации специалистов — читайте в нашей публикации.

Как сделать простой открытый ящик для инструментов

Для изготовления ящика для инструментов чаще всего используют недорогую древесину, особенно если это ваш первый опыт. Предлагаем сделать самый простой бокс без крышки. Его преимущество заключается в том, что в нём можно поместить и переносить оборудование практически любого размера.

Простейший деревянный ящик для инструментов

Для изготовления простейшего инструментального ящика понадобится доска, столярный клей, саморезы, шуруповёрт или дрель и ножовка. Простейший бокс состоит из:

• длинных стенок (передняя и задняя) – 2 шт.;
• узких и высоких боковин (высота передней и задней стенки должна быть больше, поскольку к ним будет крепиться ручка) – 2 шт.;
• дна (из толстой доски) – 1 шт.;
• ручки (брусок квадратного или круглого сечения, оцинкованная, хромированная или алюминиевая трубка) – 1 шт.

Детали простейшего бокса

Все детали собрать в единую конструкцию при помощи столярного клея и саморезов. Уделите особое внимание креплению ручки. Такой ящик можно дополнить внутренними перегородками (съёмными или стационарными), а также сделать крышку. Габариты могут быть самыми разными: всё зависит от ваших потребностей и желания. Фото сборки показаны ниже.

Инструментальный бокс из фанеры

В первую очередь нужно сделать чертёж и расчёты, перенести их на фанеру. Внимательно провести разметку, вырезать детали по намеченным контурам и сделать пазы, благодаря которым конструкция будет более прочной. Все срезы необходимо обработать наждачной бумагой.

Чертежи фанерного ящика

Далее осуществляется сборка ящика. Для соединения деталей применяется клей. Сначала склеивается каркас (для облегчения работы можно использовать струбцины или резиновые кольца). Ручку изготавливаем из МДФ и тщательно обрабатываем или используем от старого кейса или чемодана. Чтобы в ящике всё лежало на своих местах можно сделать небольшие отделения. Одну часть бокса отводят под отсек для размещения отвёрток.

Фанерный органайзер для инструментов

Статья по теме:

Инструменты, которые выручат во время ремонта: лучшие домашние приспособления, которые должны быть под рукой любого уважающего себя хозяина дома — в нашей публикации.

Деревянный органайзер с крышкой

Данная конструкция отлично подходит для хранения оборудования, а также отличается прочностью, надёжностью и солидным видом. Для его изготовления вам понадобятся:

• доска;
• столярный клей;
• металлические угловые накладки – 8 шт.;
• ручка;
• саморезы;
• мебельные петли – 2 шт. или рояльная петля;
• защелки-замки – 2 шт.;
• ножовка;
• измерительный инструмент;
• дрель;
• струбцины;
• наждачная бумага.

Выполнить разметку деталей на досках по размерам, приведенным ниже.

Размеры деталей деревянного инструментального ящика с крышкой

Деталировка

Собираем бокс для инструментов

В первую очередь собираем корпус бокса и крышку. Для облегчения воспользуйтесь струбцинами и угловыми стяжками. Соединение деталей выполняют посредством специального клея для столярных работ. После высыхания клея сверлим отверстия, зенкуем их и проводим дополнительную фиксацию саморезами.

Далее таким же способом собираем съёмный лоток, устанавливаем перегородки и дополнительно закрепляем всё саморезами. Внутри корпуса ящика на коротких стенках устанавливаем две планки, отступив 300 мм от верхнего края.

Инструментальный бокс поэлементно

Ещё раз обрабатываем инструментальный бокс мелкой абразивной бумагой, чтобы удалить малейшие заусенцы. Покрыть конструкцию защитным составом и дать высохнуть. Если после такой обработки обнаружились поднятые волокна древесины, то необходимо ещё раз обработать ящик наждачкой и повторить отделку.

Покрываем все детали защитным составом

Завершая сборку нужно соединить крышку с корпусом при помощи петель и саморезов. Установить ручку и защёлки-замки, а также защитные металлические накладки на все углы ящика. Бокс готов, и теперь его можно заполнить необходимым оборудованием, насадками и крепежом.

Наполняем бокс оборудованием

Несколько слов в завершение

Инструментальный бокс – вещь, которая должна быть у любого мастера. Его можно купить в любом строймагазине или сделать самостоятельно в соответствии со своими потребностями. Надеемся, что приведённые примеры изготовления инструментальных боксов пригодятся вам. Если у вас есть собственные идеи, то поделитесь ими в форме для комментариев.

Как сделать деревянный ящик для инструментов

Эта статья о том как сделать деревянный ящик для инструментов. Если у вас есть много инструментов и вы хотите хранить их в порядке, лучшее, что вы можете сделать, это создать простой ящик из дерева. Из нашего опыта, мы считаем их очень полезными, так как они легки, долговечны и дают много места для хранения инструментов Не забывайте, что вы можете отрегулировать размер и конструкцию, в соответствии с вашими потребностями.

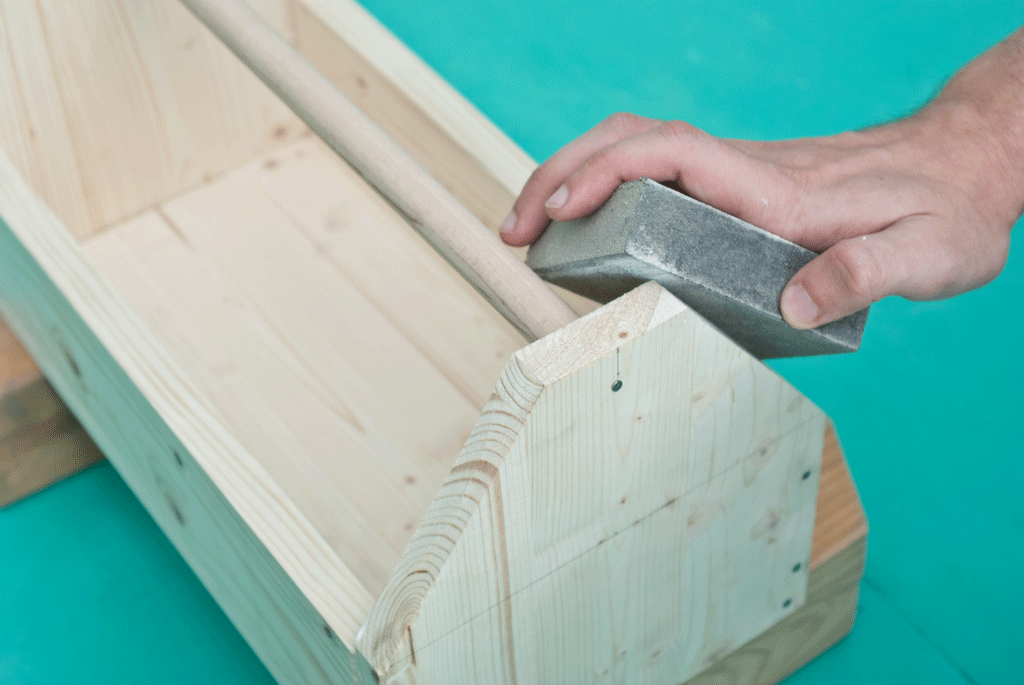

По завершении сборки необходимо будет ошкурить всю поверхность ящика. Убедитесь, что все края гладкие. В противном случае вы можете повредить себе руки об острые края. Кроме того, не забудьте проверить, чтобы шляпки всех винтов были на уровне с деревянной поверхностью. Избавьтесь от пыли и стружки перед покраской.

Что понадобится, чтобы сделать деревянный ящик для инструментов

Для того, чтобы сделать деревянный ящик для инструментов, вам нужно следующие:

Материалы

Инструменты

• защитные перчатки, очки;
• линейка, лобзик;
• мелок, рулетка, уровень, столярный карандаш;
• дрель и сверла.

Советы

• Предварительно сверлите отверстия в деревянных компонентах, перед тем как закрутить винты.
• Сделайте ручку из цилиндрической палки.

Время

Оформление ящика

Создание простейшего деревянного ящика для инструментов — один из тех проектов, что может быть сделан меньше чем за час. Но это может сделать вашу жизнь легче, особенно, если вы много работаете с инструментами.

Умный Совет: Перед соединением частей добавьте немного клея в стыки. Сразу же уберите избыточный клей сухой тканью, иначе после высыхания его будет трудно удалить.

Как сделать деревянный ящик для инструментов

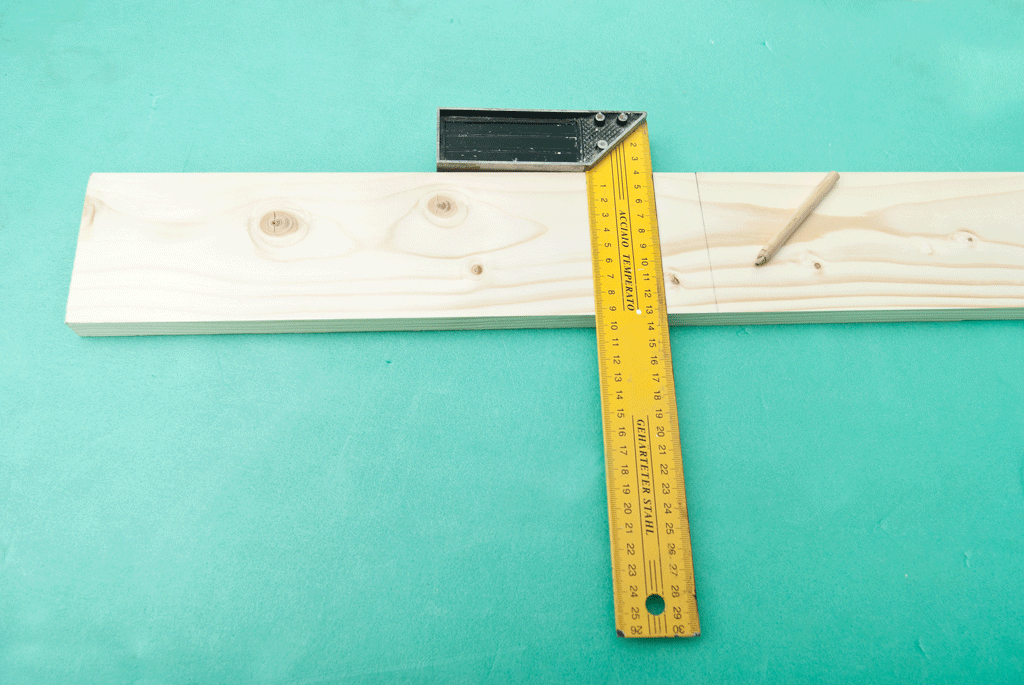

Первым шагом проекта является разметка. Как вы увидите в следующем этапе проекта, мы будем использовать 1×8 доски, чтобы сделать ящик для инструментов. Поэтому, вы должны использовать столярный карандаш и линейку-угольник для разметки линий на деревянных досках.

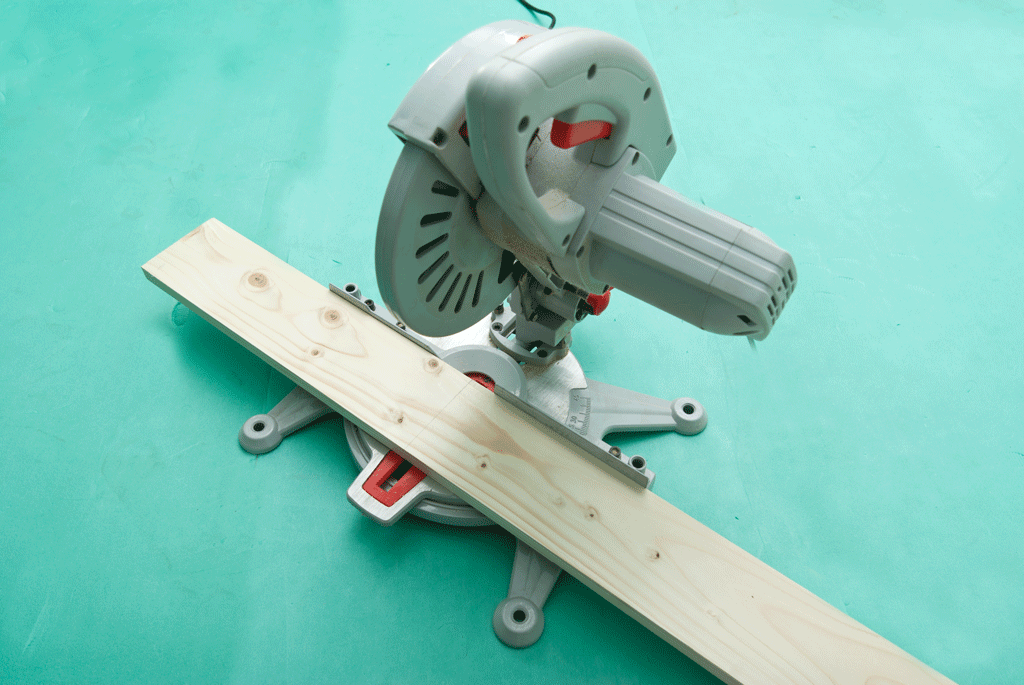

Для того, чтобы получить точные разрезы, мы рекомендуем использовать электролобзик или хорошую циркулярную пилу. Убедитесь, что у пилы гладкие зубы, иначе она может оторвать края.

Умный Совет: Кроме того, проверьте, что лезвие пройдет именно по линии разреза, прежде чем пилить.

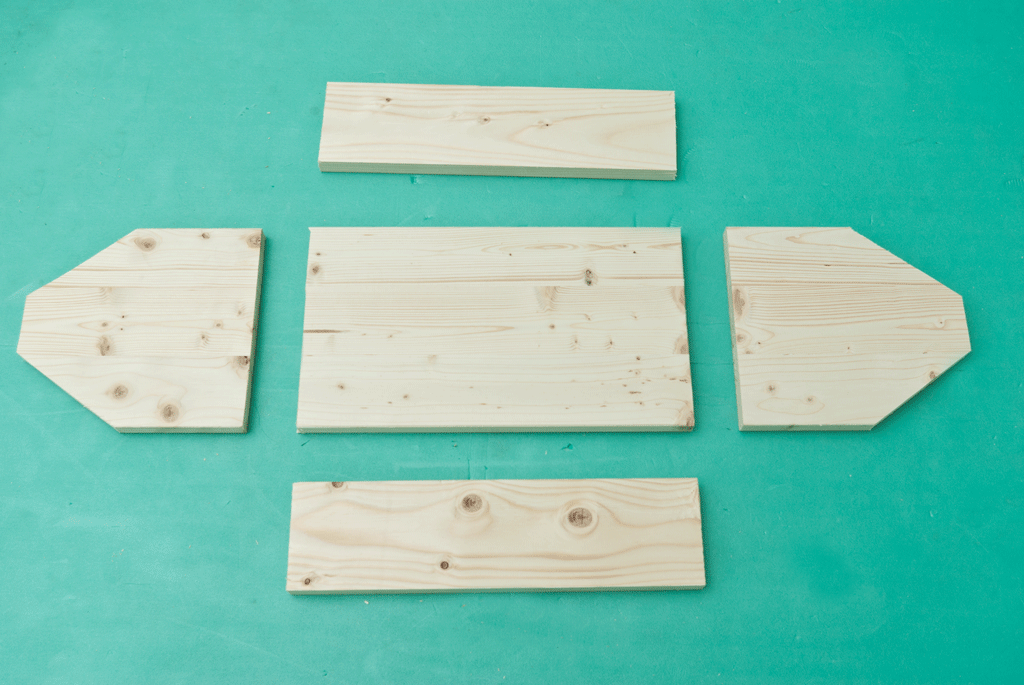

На картинке, все компоненты, необходимые для ящика. Циркулярный станок может упростить работу, так как многие разрезы необходимо сделать под углом.

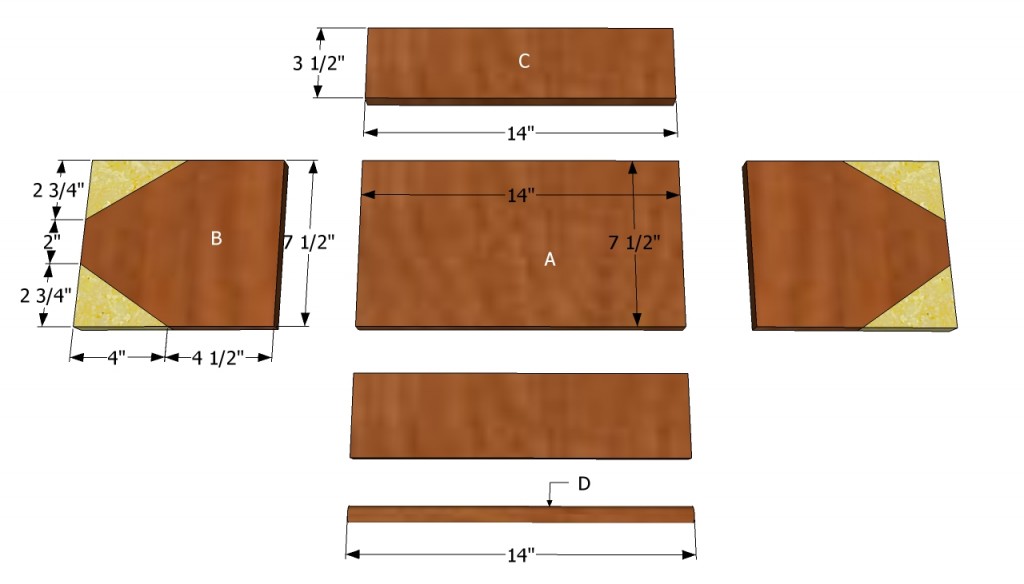

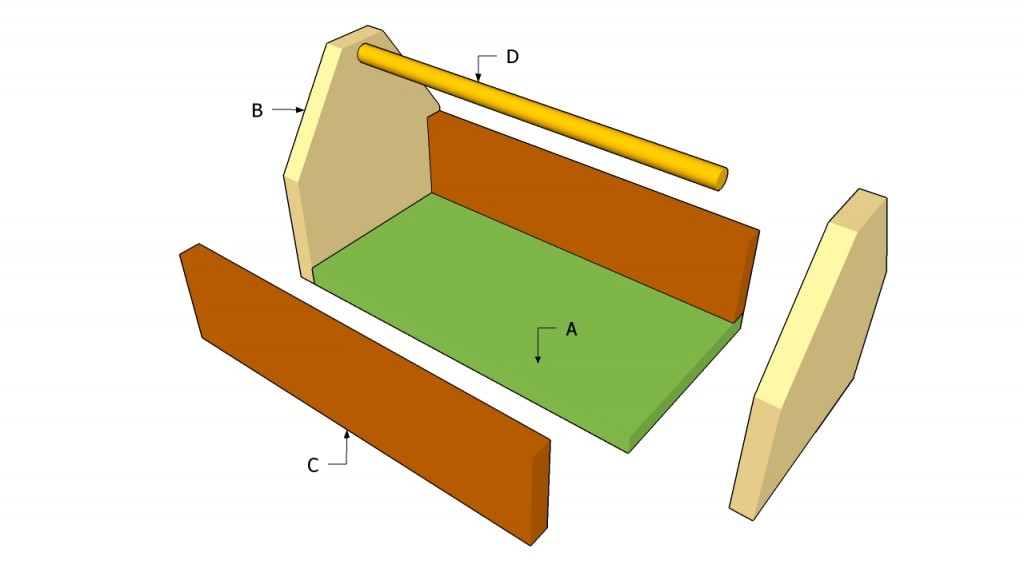

Вы должны использовать этот чертеж при изготовлении компонентов для ящика. Убедитесь, что вы дважды проверили все измерения, в противном случае компоненты могут не соответствовать друг другу.

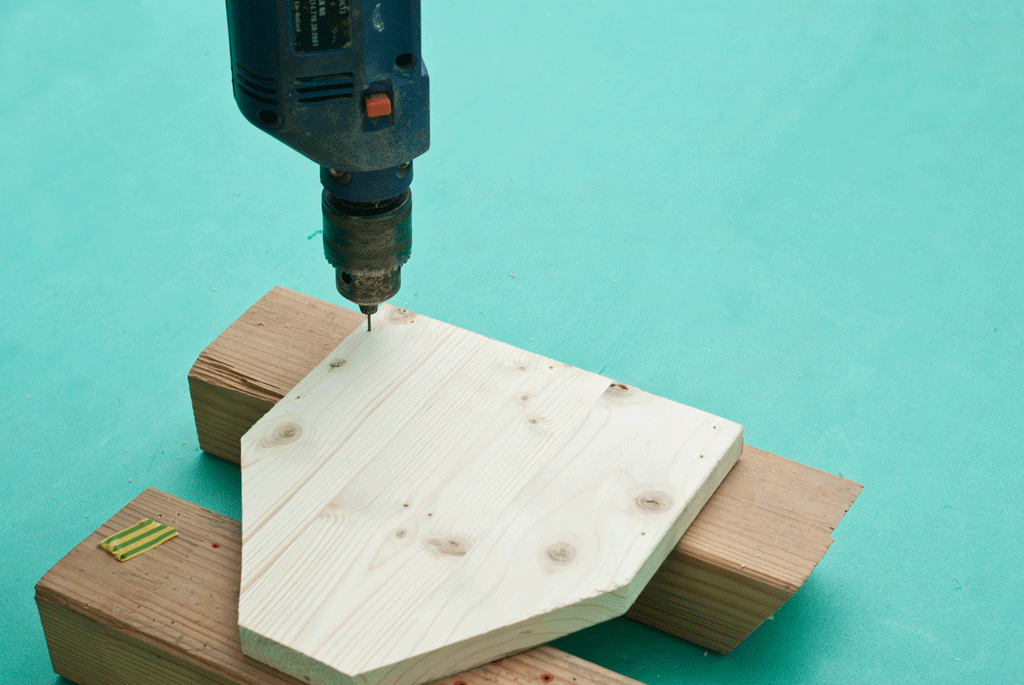

После создания деревянных деталей, вам необходимо просверлить отверстия по краям. Как вы можете видеть на картинке, вам нужно планки на деревянный брусок, чтобы предотвратить повреждение поверхности. Просверлите три отверстия в нижней части и два отверстия по бокам.

Умный Совет: Если вы не имеете опыта в обработке древесины, вы должны прочертить ориентиры для пилотных линий. Сделайте отступ от краев, чтобы предотвратить расщепление древесины.

Если кромки нижней части не являются гладкими, вы должны тщательно ошкурить их 120-наждачной бумагой перед сборкой.

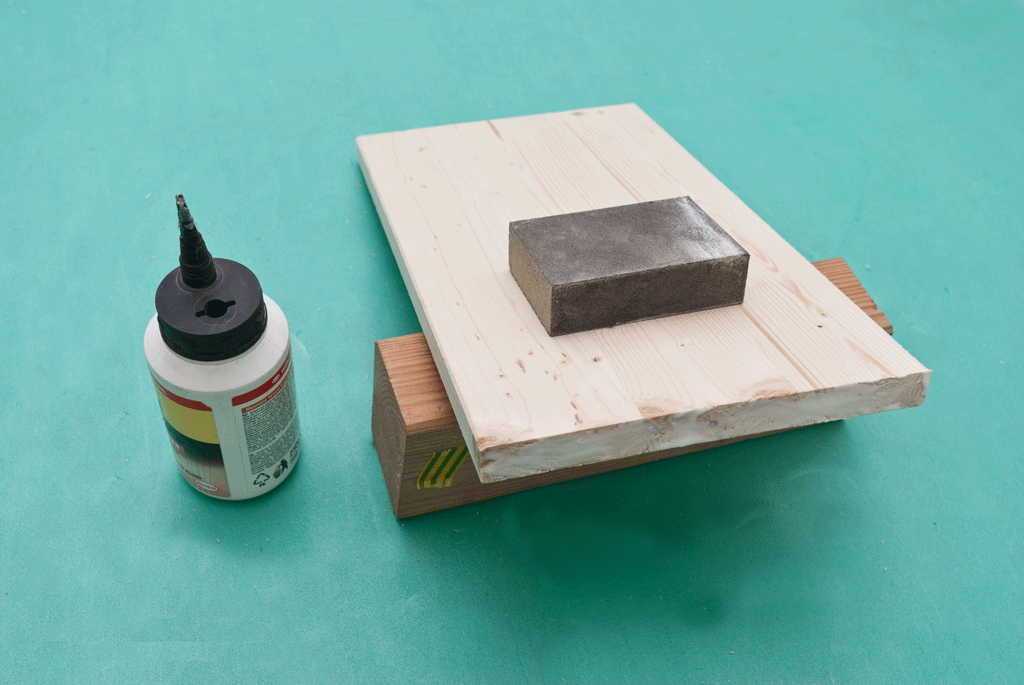

Нижние торцы промажьте столярным клеем, чтобы укрепить соединение. Излишки клея удалите сухой тряпкой, в противном случае вы потратите время для его очистки.

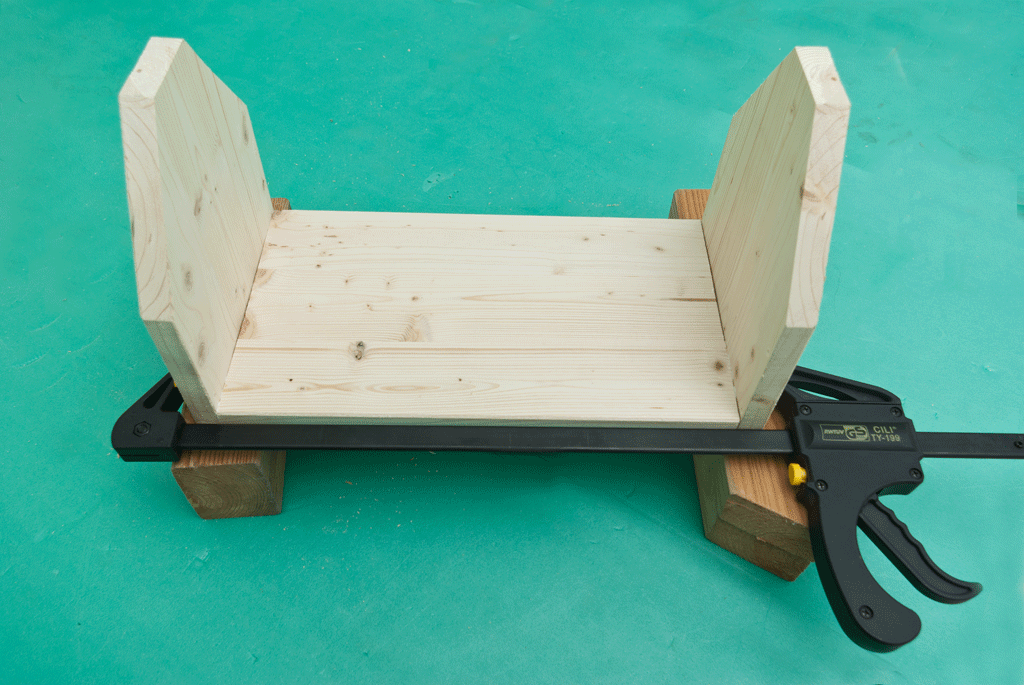

Сильно прижмите компоненты и оставьте на полчаса. Если вы используете хороший клей, он хорошо скрепит места стыков.

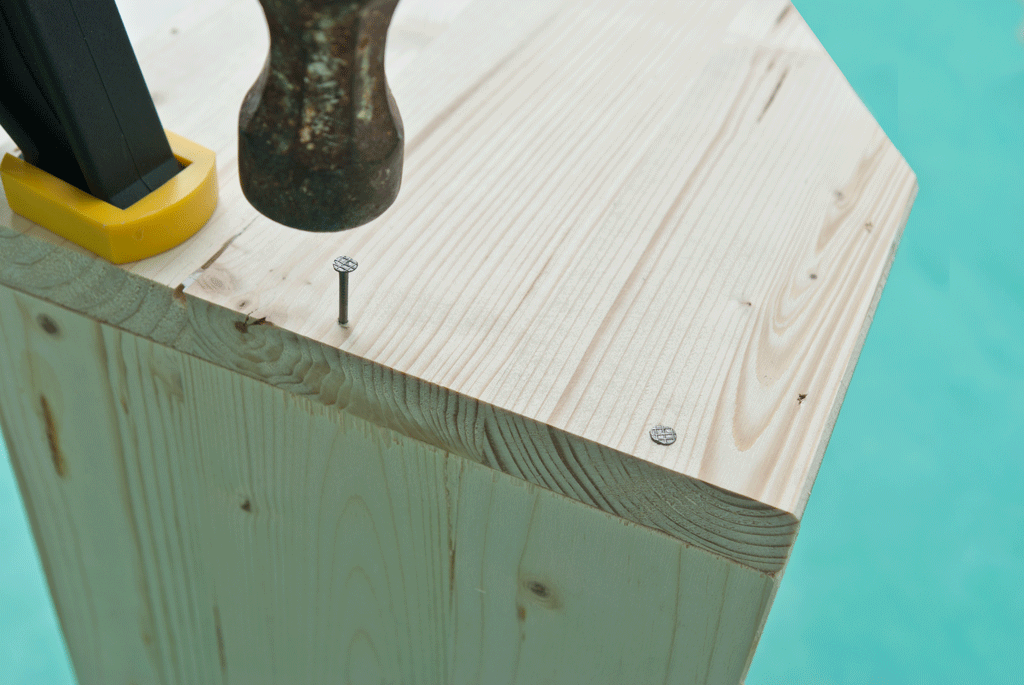

Тем не менее все равно закрутите саморезы в просверленные отверстия.

Для того, чтобы получить прочную конструкцию, мы рекомендуем использовать саморезы. Работайте внимательно, чтобы предотвратить повреждение деревянных компонентов.

Умный Совет: Выровняйте все части перед тем как скрутить. Как вы можете видеть на картинке, края должны быть ровными.

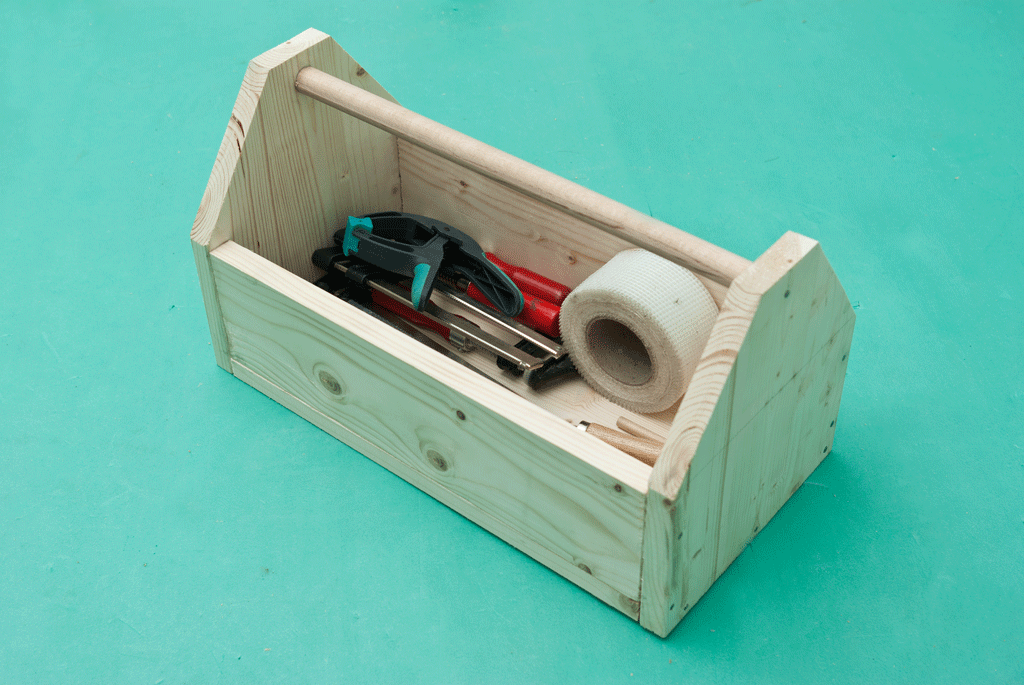

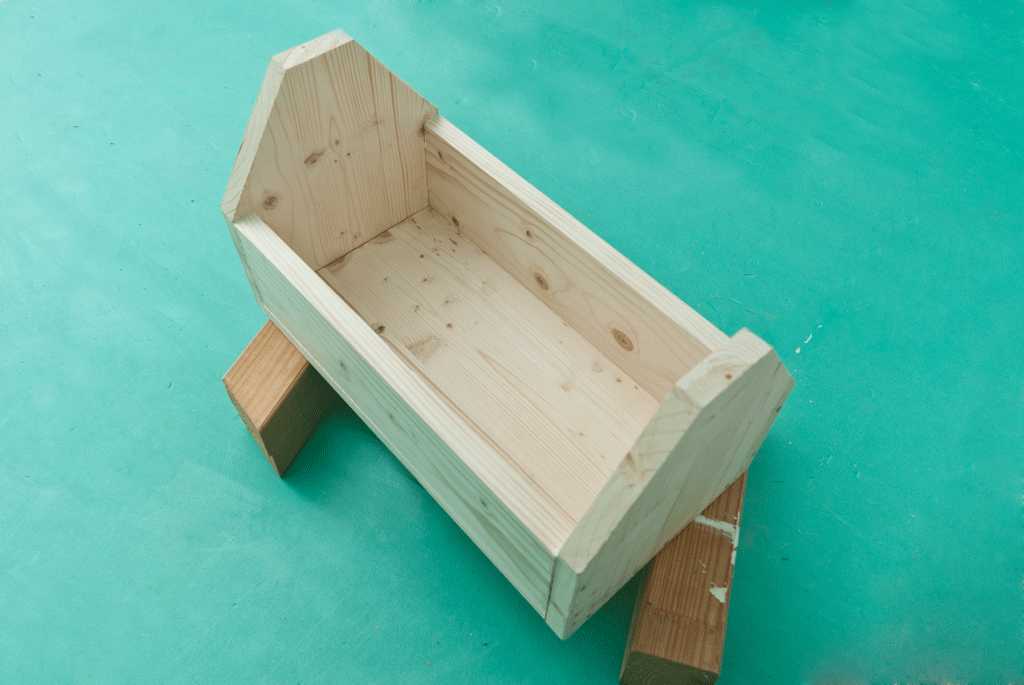

После установкой всех компонентов вместе, ящик для инструментов должен быть похож на тот, что изображен на фото ниже.

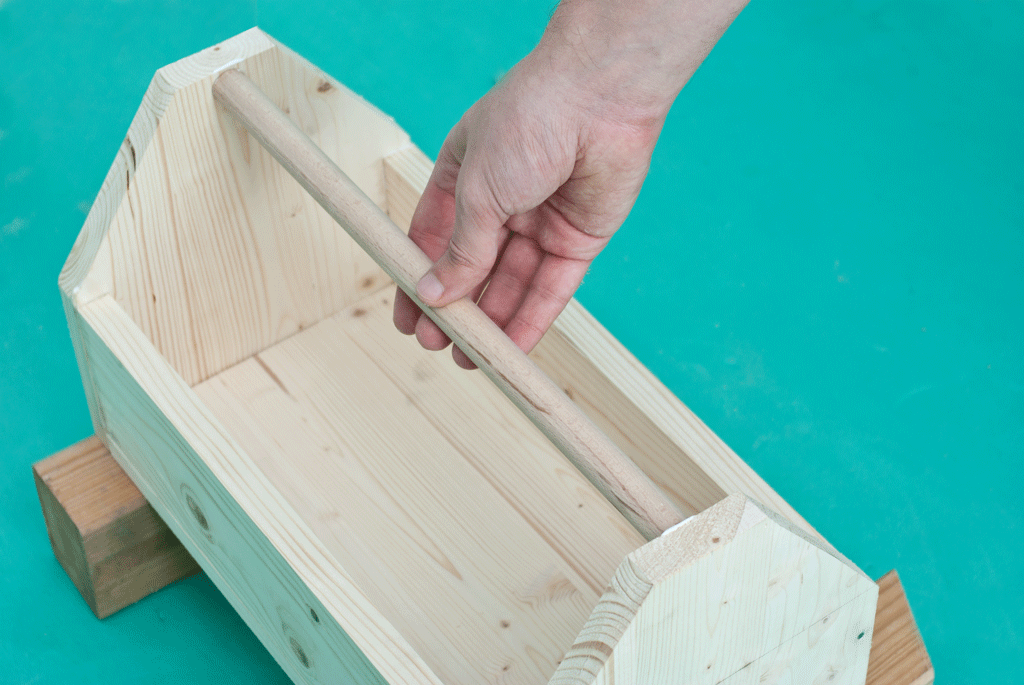

Сделайте ручку из цилиндрического деревянного стержня. Диаметр ручки примерно 20 -25 мм.

Умный Совет: Используйте линейку чтобы отрезать стержень нужной длины.

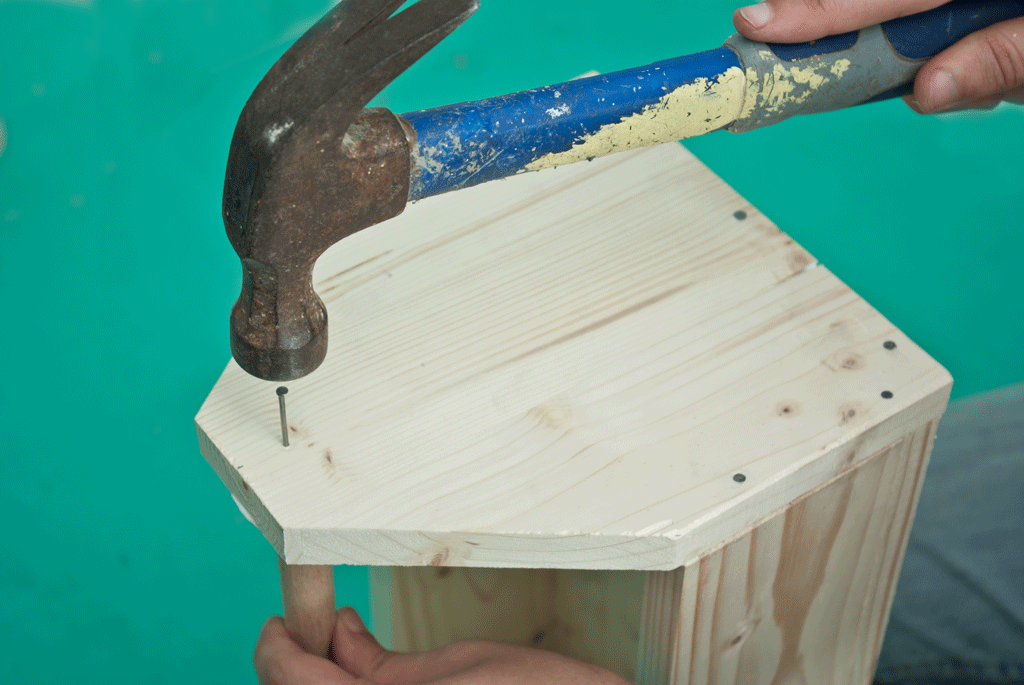

Добавьте немного столярного клея к обоим концам стержня перед установкой его на место. Потом просверлите отверстие и закрутите саморез. Придерживайте ручку во время закручивания, иначе она может сдвинуться с места.

Умный Совет: Оставьте около 15 мм от верхнего края до деревянной ручки.

Не забывайте сгладить края деревянных компонентов наждачной бумагой.

Умный Совет: Очистите ящик от пыли и стружки перед покраской.

После полностью ошкурьте всю поверхность ящика наждачной бумагой.

Умный Совет: Нанесите несколько слоев краски, лака или морилки, чтобы улучшить внешний вид древесины и защитить материалы от гниения.

Если вы хотите, чтобы ваш ящик имел такие же размеры, как и в нашей статье, уточняем, что 1 дюйм равняется 2,54 см.

Ящик для инструментов своими руками – схемы, чертежи, фото

Любой человек, имеющий дело с ручной работой, точно знает – для выполнения даже простых манипуляцией требуется большое количество инструментов. При этом навести порядок и сложить все приспособления так, чтобы они постоянно были под рукой, не перемешивались и при этом легко транспортировались, очень трудно. Решить проблему, хотя бы частично, помогают специальные органайзеры для инструментов. Но имеющиеся в продаже модели не всегда соответствуют потребностям мастера. Их недостатком является также высокая стоимость. Поэтому для многих лучший выход – сделать ящик для инструментов своими руками.

Разновидности органайзеров

Различают три варианта хранения инструментов для ручной работы:

• специальные держатели в шкафу, на стене, верстаке или в другом месте. Такой способ удобен для тех мастеров, кто постоянно находиться в мастерской и может позволить себе обустроить рабочее место;
• текстильный органайзер-скатка либо рюкзак. Хороший вариант для тех, у кого не так уж много предметов и они не отличаются большими размерами. Минусом текстильного хранилища считается его недолговечность и малая вместительность;
• ящик с несколькими отсеками, стационарными или извлекаемыми. Такой способ хранения оптимален для людей, выезжающих на дом к заказчику или выполняющих работы в разных местах дома (квартиры, участка).

Остановимся более подробно на ящиках под инструменты, выполненных своими руками.

Материалы и принцип конструкции

Решая вопрос о том, как сделать ящик для инструментов самостоятельно, необходимо в первую очередь определиться с необходимым набором носимых предметов, материалом и конструкцией.

В качестве материала лучше всего подходит дерево или фанера. При этом толщина доски (рейки, бруса) или листа фанеры зависит от планируемой нагрузки. Если в качестве наполнения планируются в основном инструменты из пластика, дерева, изолирующие или уплотнительные расходные материалы, можно ограничиться толщиной 5…8 мм. Для тяжелых металлических приспособлений или электроинструмента лучше выбрать материал с толщиной не менее 12 мм и позаботиться о надежности крепления.

Габариты и компоновка обусловлены набором необходимых вещей. Обычно в комплект входят отвертки, плоско- и круглогубцы, кусачки, разводные и гаечные ключи, молоток, измерительные устройства (рулетка, уровень), сверла, клей, строительный степлер и прочее. Таким образом, для нормальной организации внутреннего устройства ящика стоит заранее проверить, что именно планируется хранить в нем и определиться с размерами и порядком размещения.

Если в самодельном органайзере планируется держать также крепежные элементы (гвозди, шурупы, скобы, гайки, шайбы и прочее), то следует озаботиться небольшими отсеками для их хранения, лучше выдвижными или извлекаемыми.

О конструкции инструментальных ящиков стоит поговорить отдельно.

Простейший переносной ящик в машину или гараж

Такая модель подойдет для тех, кто пользуется в основном крупным инструментом – молотками, зубилами, долотами, пилами, ключами – в относительно небольшом количестве.

Как видно из иллюстрации, конструкция предельно проста и представляет собой открытый сверху короб с ручкой и дополнительным лотком под мелкие вещи. Раскладка деталей для нее показана ниже, в комплект входит днище, две прямоугольные боковины, две детали с отверстием под ручку и три детали – дно и боковые стенки – для лотка.

Рекомендуется использовать для изготовления влагостойкую или обычную (в зависимости от условий использования) фанеру с толщиной 6…8 мм для боковых стенок и лотка, 12…15 мм для дна и деталей с отверстием для ручки. В качестве ручки можно использовать достаточно прочный металлический пруток или деревянную деталь круглого сечения. В случае установки деревянной ручки ее диаметр увеличивается до 20…25 мм, для металла достаточно 12…15 мм.

1. детали вырезаются по контуру (выкройке), перенести разметку на лист фанеры можно смываемым маркером или строительным карандашом. Важно соблюдать параллельность и перпендикулярность линий. Разметка для отверстия выполняется одновременно на обоих деталях боковины;
2. края обрабатываются наждачной бумагой для снятия заусенцев и шероховатостей;
3. склеить лоток, используя для сохранения правильной формы углов опоры или деревянные бруски, как показано на иллюстрации. Использование системы шип-паз улучшить плотность соединения и позволит сделать его более прочным;
4. вклеить получившийся лоток между фигурными частями боковин (детали с отверстием для ручки) и зафиксировать стыки тонкими гвоздями;
5. вклеить последовательно боковины (прямоугольные детали) и днище, усиливая стыки гвоздями;
6. вставить на место ручку и зафиксировать ее гвоздями (для дерева) или другим способом (для металла). Удобно использовать металлический стержень с резьбовыми концами – застопорить его на месте помогут контргайки и шайбы.

Усилить стыки внутри ящика можно брусками квадратного или треугольного сечения, которые вклеиваются вплотную к стенкам и боковинам и дополнительно закрепляются гвоздями или саморезами.

Еще более простая модель из деревянных досок показана на фото ниже, здесь крепления выполнены без гвоздей, с помощью склейки по системе шип-паз. У второго варианта, напротив, соединение сделано винтами или шурупами большого диаметра.

Ящик для хранения инструментов с крышкой

Чуть более сложный, но и более практичный вариант, часто называется «ящиком плотника» (Carpenter’s Toolbox). От отличается массивностью стенок и днища, наличием откидной крышки с ручкой для переноски и съемного отделения для мелочей.

Ниже приведена раскладка деталей и порядок их сборки. Важной особенностью данной модели является сборка на саморезы (шурупы), что заметно упрощает работу для неопытного столяра (плотника). В отличие от системы шип-паз, такая сборка не требует обязательной и точной выборки пазов на боковых кромках деталей.

Для изготовления инструментального ящика своими руками потребуется:

• качественная древесина или фанера с толщиной не менее 8 мм для стенок и 12 мм для дна. Площадь листового материала или размеры деталей показаны на раскладке деталей;
• шурупы или гвозди для сборки, фурнитура для крышки (рояльные или мебельные петли подходящего размера, держатели для кожаной ручки, замочки), тонкие шурупы или гвозди для крепления фурнитуры, кожаная полоса для ручки или готовая ручка;
• шуруповерт или отвертка для закручивания шурупов (либо молоток для забивания гвоздей), электролобзик или ручная пила для раскроя деталей, инструмент для фрезерования пазов под сборку.

Дополнительно необходим инструмент для разметки и измерений.

Выпиленные детали обрабатываются по торцам для удаления заусенцев и шероховатостей и собираются согласно инструкции:

1. выполняется сборка составного днища и крышки. Важно правильно выполнить пазы и обеспечить четкое совпадение геометрии деталей;
2. собирается контейнер для мелочей;
3. на боковые стенки крепятся упоры и уплотнительные накладки для вставки контейнера;
4. соединяется дно с боковыми стенками;
5. производится сборка крышки (верхняя деталь и четыре боковых);
6. на крышку и одну из боковых стенок монтируются петли и замочки (разметка по месту);
7. крепится ручка крышки (это можно сделать на стадии ее сборки);
8. проверяется работоспособность конструкции, закрывание крышки и замков.

Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры.

При правильно подобранной породе дерева и фурнитере, качественной работе, такой переносной ящик для инструментом смотрится очень эффектно и солидно, не уступая промышленным изделиям.

Переносной ящик с выдвижным отсеком

Еще один вариант ящика для инструментов своими руками (чертежи приведены ниже) отличается большими размерами и функциональностью. Его габариты выбраны так, чтобы, помимо прочего, контейнер можно было использовать как временное сидение.

Основная идея конструкции – наличие большого отсека для крупного инструмента, выдвижного ящика для мелочей и боковой панели для отверток и других предметов, располагаемых в вертикальном положении.

При этом, как показано на эскизе, нижняя часть отверток (зубил, долот, резцов и прочего) скрыта за защитным кожухом. Это делает эксплуатацию модели более безопасной.

Основа конструкции выполнена из влагостойкой фанеры толщиной в 12 мм, верхняя панель – 8 мм, разделители – 6 мм. На чертеже хорошо видно, что для соединения деталей в их торцах выполнялись выборки до середины толщины. Это обеспечивает большую жесткость изделия и упрощает сборку.

Диаметр отверстий в боковой панели выполняются в зависимости от того, какой инструмент в них будет вставляться. Для предметов без ручки (например, сверл) необходима дополнительная опора внизу.

Порядок производства работ:

• в соответствии с чертежом выполняется раскрой фанеры, размеры деталей индивидуальны и зависят от набора носимого инструмента;
• края деталей обрабатываются для удаления неровностей и задиров. По желанию можно на этой же стадии обработать фанеру влагозащитной пропиткой;
• поочередно выполняется сборка корпуса, выдвижного ящика с примеркой по месту (это необходимо для своевременного исправления возможных ошибок). Сборка выполняется саморезами или шурупами подходящего диаметра;
• боковая панель может монтироваться до или после соединения основных деталей;
• установка простейшего поворотного замочка-задвижки на выдвижную секцию.

При сборочных работах необходимо следить за правильность (90 градусов) углов между перпендикулярными деталями и отсутствием перекосов.

Интересные идеи для инструментальных хранилищ

Помимо базовых, наиболее популярных конструкций, предлагаем ознакомиться с более «продвинутыми» вариантами инструментальных органайзеров.

Вот эта раздвижная модель сделана из гнутого металлического листа, для плотности соединений усиленного сваркой и заклепками. Благодаря подобной конструкции, органайзер очень компактный и при этом вместительный, а добраться до любого из отсеков можно элементарно.

Такое складное изделие-«книжка» под силу даже неопытным мастерам, поскольку имеет очень простую компоновку. Главное здесь – правильно разместить крепления для инструментов и выбрать достаточно прочный материал.

Если необходимо хранить большое число предметов и транспортировать по дому или участку хранилище целиком, имеет смысл выполнить его в виде тумбы-комода на колесиках. Верхняя часть такого комода успешно используется для установки компактных станков или другого оборудования. Важно при этом позаботиться о высокой прочности сооружения и его устойчивости к вибрациям.

Заключение

Познакомившись с конструкцией и принципами изготовления самодельных органайзеров для инструментов, даже начинающие мастера согласятся: поддержание рабочих приспособлений в порядке стоит некоторого количества затраченного труда.
