Аппарат для изготовления гвоздей

Оборудования для производства гвоздей

Гвозди являются незаменимым элементом любых строительных работ, а их производство приносит предпринимателям неплохую прибыль. Причем, для старта бизнеса не требуется никакого громоздкого оборудования и большого помещения, а что самое главное — большие денежные затраты не нужны.

Рассмотрим основные моменты производства гвоздей, видео о котором представлено в конце статьи.

Станок для производства гвоздей в небольших объемах

Производство гвоздей осуществляется с помощью проволочно-гвоздильного автомата, иначе называемого станком. Стоит станок для производства гвоздей от 120 до 600 тыс. руб. В зависимости от мощности, выполняемых функций, производительности стоимость устройства может быть выше или ниже. При выборе станка необходимо обращать внимание на следующие моменты:

• длина производимого гвоздя — колеблется в пределах 12-32 мм;
• диаметр стержня гвоздя — колеблется от 1,2 до 9 мм;
• производительность, которая может составлять от 100 до 600 изделий в минуту;
• мощность силового устройства — зависит от производительности и колеблется от 3 до 20 кВт;
• масса станка, варьирующаяся в пределах от 0,8 до 2 тонн;
• будет нелишним наличие в станке функции регулировки диаметра шляпки.

Познакомьтесь с особенностями производства гофрированного картона и узнайте о сравнительно недорогих способах изготовления упаковки.

Свечи сопровождают человека на протяжении всей жизни. На этой странице, например, можно узнать о производстве церковных свечей.

На первых порах подойдет обычный мини-станок для производства гвоздей, который стоит намного дешевле обычных станков и занимает не много места.

Мини-станок дает возможность организовать производство в небольшом помещении, например, в гараже.

Но мощность такого станка гораздо ниже, чем у обычного, отсутствует функция регулировки толщины изделий и функция изготовления дюбель-гвоздей.

Автоматы для производства гвоздей

Гвоздильный автомат серии THA

Предназначены для сведения к минимуму необходимости ручного труда и контроля за производственным процессом. Выбрав определенную функцию, можно изготавливать гвозди с конусообразной шляпкой, толевые, шиферные и обычные гвозди. Производительность автомата составляет три тонны продукции в день.

Ускорить производство поможет автомат серии ТНА. Станок является универсальным и пригоден для работы с различными металлами и сплавами, а также с проволокой круглого или квадратного сечения. Устройство позволяет получить как стандартные гвозди, так и заклепки или гвозди для пневматических пистолетов.

При выборе гвоздильного автомата оптимальным вариантом станет тайваньская продукция, отличающаяся высокой производительностью и не требующая особой профессиональной подготовки работников.

Расширить бизнес помогут станки для производства винтовых гвоздей — холодновысадочный и резьбонакатной автоматы. Комплект первого типа автоматов помимо самого станка включает устройство для размотки проволоки и набор инструментов для каждого типа гвоздей. Данный станок придает изделию необходимую длину, формирует шляпку и шлиц и может выпускать 150-200 гвоздей в минуту.

Резьбонакатная машина управляется контроллером и предназначена для накатки резьбы и придания заостренной формы кончику гвоздя. Данное устройство состоит из силовой и накатной систем. Причем, накатная система является съемной.

Сырье, необходимое для производства гвоздей

Сырьем для изготовления гвоздей служит обычно проволока из стали, для изготовления анкерных болтов, дюбелей и саморезов могут применяться другие металлы — медь, латунь и различные сплавы. Поставляется она в катушках и стоит примерно 35000 руб. за тонну и колеблется в зависимости от вида металла. Большое внимание необходимо обращать на качество проволоки, т. к. это напрямую отражается на внешнем виде и прочности выпускаемой продукции.

На проволоке не должно быть сколов и ржавчины.

Чтобы обеспечить непрерывную поставку сырья, необходимо заключить договор хотя бы с одним поставщиком проволоки, который имеется в каждом регионе страны. А заключение долгосрочного контракта позволит получать качественное сырье по выгодным ценам, обеспечивая тем самым стабильное производство.

Технология производства гвоздей

Изготовление гвоздей состоит из нескольких этапов:

1. Выпрямление и подача сырья на станок.
2. Придание проволоке необходимых размеров.
3. Формирование острого кончика и шляпки.
4. Шлифовка готовой продукции.
5. Упаковка.

Источники энергии всегда будут являться привлекательными сферами для бизнеса. Познакомьтесь, как работает печь для производства древесного угля.

Народные промыслы сегодня приобретают промышленные масштабы, об изготовлении валенок на этой страничке. Русские валенки соединили в себе традиции и технологии.

Сперва на станок поступает проволока, которая обрезается под необходимым углом. Здесь же происходит формирование острого кончика, а удар, приходящийся на второй конец проволоки, формирует шляпку. Чтобы готовая продукция имела привлекательный вид, необходимо в конце обработать ее с помощью шлифовальной машины, стоимость которой примерно 150000 руб.

Упаковка продукции осуществляется с помощью специального упаковочного автомата, стоимостью около 400000 руб. Можно обойтись и без него, если реализовывать гвозди на развес, но многие магазины предпочитают уже расфасованную и упакованную продукцию.

Как видим, процесс полностью автоматизирован, необходимость ручного труда сводится к минимуму, а для обеспечения работы небольшого цеха понадобится не более трех человек, основной обязанностью которых будет смена проволоки в сердечнике.

Требования к производственному помещению

Так как производство гвоздей не предполагает выброса в атмосферу вредных соединений и использования громоздкого оборудования, требования к помещению под цех минимальны. Это должно быть отдельное помещение, хорошо освещенное, с возможностью подключения к сети в 380 В и надежными коммуникациями. Для организации мини-производства с необходимым набором оборудования потребуется площадь не более 25 м. в квадрате, ремонт проводить необязательно, поэтому можно не включать этот пункт в бизнес-план.

Видео о производстве гвоздей

Модели проволочно-гвоздильных автоматов и цены

Производство гвоздей может быть очень прибыльным бизнесом, но только при условии, что оборудование для метизов будет работать безупречно в течение длительного срока.

Прежде всего следует приобрести и установить станок для производства гвоздей. Такое оборудование производится как в нашей стране так и за её пределами, поэтому прежде чем принять окончательное решение о покупке. Необходимо узнать все необходимые характеристики такого изделия.

Виды станков для производства гвоздей

Агрегаты отличаются по мощности и производительности. Мощность такого оборудования обычно составляет от 3 до 20 кВт.

Чем выше мощность станка, тем большее количество метизов будет изготовлено за 1 минуту. От мощности оборудования будет зависеть возможность работы с проволокой большого диаметра.

Максимальная толщина гвоздей производимых такими автоматическими установками составляет 9 мм. При этом минимальный диаметр проволоки, которую можно использовать для производства метизов обычно не превышает 1,2 мм.

Прежде чем приобретать оборудование, необходимо также определить максимально и минимально возможный размер производимых метизов. Диапазон длины производимой продукции может составлять от 12 до 320 мм.

Принцип работы проволочно-гвоздильного автомата

Станок по производству гвоздей работает следующим образом:

1. В аппарат подаётся проволока необходимого диаметра.
2. С помощью специальных ножей проволока разрезается на отрезки нужной длины.
3. Заготовка надёжно зажимается и происходит формирование шляпки.
4. Осуществляется заострение гвоздя с противоположной стороны.

После полного завершения этого процесса производится выход готовой продукции. В зависимости от размера метизов и производительности автомата, полных циклов за 1 минуту может быть от 100 до 600.

Оборудование для выпуска гвоздей позволяет получить за 1 рабочую смену до 3 тонн готовой продукции. При правильном подходе к организации такого бизнеса, окупить приобретённое снаряжение можно в течение нескольких месяцев.

Популярные модели проволочно-гвоздильных автоматов

Приобретать лучше стоит проверенное временем оборудование, которое уже прошло испытание в реальных условиях работы. Исключением из этого правила, является лишь возможность покупки девайса, от проверенного производителя, который выпустил новую модель станка с улучшенными показателями.

В настоящее время для производства гвоздей применяются следующие модели агрегатов:

1. АВ4118 — одноударный проволочно-гвоздильный автомат, производящий метизы диаметром от 2,5 до 6,3 мм.

Длина изготавливаемых станком гвоздей может составлять от 32 до 200 мм. Оборудование позволяет изготавливать метизы не только из проволоки круглого сечения.

С помощью АВ4118 можно производить гвозди квадратного и винтового профиля. Масса девайса — 4720 кг, мощность двигателя — 11 кВт. Стоимость после ремонта (б/у) 280 000 руб.

2. К09.117.02 — высокопроизводительное устройство для изготовления гвоздей.

Длина производимой продукции составляет от 13 до 150 мм. Максимальный диаметр проволоки — 5 мм. Мощность — 5,5 кВт. Масса — 2900 кг. Цена (б/у) 230 000 руб.

3. К09.117.01 — проволочно-гвоздильный автомат для метизов длиной от 13 до 120 мм.

Диаметр гвоздя от 2,0 — 4,2 мм. Аппарат имеет высокую производительность при общей мощности 5,5 кВт. Питание осуществляется от сети трёхфазного тока напряжением 380 В. Купить б/у агрегат можно за 180 000 руб.

4. АГ4116 — одноударная модель для выпуска гвоздей длиной от 13 до 250 мм. Стоимость (новый) 950 000 руб и б/у 180 000 руб.

Для изготовления метизов применяется проволока гвоздильная сечением 2,0 — 4,2 мм. Производительность оставляет не менее 350 шт/мин.

5. АСГ 4.02 — позволяет изготавливать метизы длиной до 120 мм. Мощность двигателя — 5,5 кВт.

При такой мощности удаётся получить производительность гвоздей до 525 шт/мин. Масса устройства — 2650 кг. Средняя цена — 420 000 руб.

6. Z94-2C — модель проволочно-гвоздильного девайса для метизов диаметром от 1,2 — 2,8 мм. Стоимость от 280 000 руб.

Производительность устройства при номинальной мощности в 2,2 кВт, составляет не менее 350 шт/ мин. Длина производимой продукции от 16 до 50 мм.

7. ТНА 40/120 S-E — чешский станок для изготовления гвоздей, отличается высокой производительностью и качеством продукции.

Можно получить изделия длиной до 120 мм при диаметре используемой проволоки 40 мм.

8. Z4-x — китайский агрегат мощностью 3 кВт производит метизы длиной до 100 мм, в количестве до 300 шт/мин. Вес 1430 кг.

9. E127LYHIA — проволочно-гвоздильный автомат китайского производства. Оборудование позволяет производить высококачественную продукцию.

Станок также отличается низкой шумностью при работе. Длина изготавливаемых метизов составляет от 40 до 110 мм. Мощность двигателя — 4 кВт. Стоимость уточняйте у продавца.

Все перечисленные агрегаты идеально подходят для организации собственного бизнеса, а выбор конкретной модели зависит от необходимой производительности и размеров метизов.

Как правильно выбрать станок

Выбор проволочно-гвоздильного аппарата зависит от многих факторов, но прежде всего следует обратить внимание на следующие характеристики:

1. Проволока для выпуска гвоздей может быть использована такого диаметра, который не превышает максимального значения указанного в техпаспорте. Диаметр также зависит от длины метизов. Как правило, чем длиннее требуется получить изделие, тем более толстой должна быть проволока.
2. Длина гвоздей — у всех моделей станков имеется ограничение по размеру метиза. Большинство агрегатов позволяют справиться с необходимостью выпуска изделий от 2,0 до 100 мм, но если нужен автомат для более мелких или крупных гвоздей следует внимательно изучить технические характеристики девайса перед его приобретением.
3. Производительность — чем больше этот показатель, тем выше прибыль от бизнеса по выпуску стальных изделий. Высокопроизводительные модели, предназначенные для изготовления больших по размеру гвоздей имеют высокую мощность двигателя. Прежде чем открывать такое производства, следует убедиться в том, что проблем с подключением к электрической сети трёхфазного тока не возникнет.
4. Изготовление нестандартной продукции — как правило используется стальная проволока круглого сечения, но в некоторых моделях проволочно-гвоздильных автоматов, может применяться квадратное и с винтовой насечкой сырьё. Если необходимо изготовить именно такую продукцию, то следует заранее позаботиться о приобретении станка с расширенными возможностями.
5. Возможность регулирования размера шляпки — в том случае, когда требуется изготовить нестандартные изделия с широкой шляпкой такая функция будет особенно необходима.
6. Стоимость — приобрести оборудование для выпуска гвоздей можно по цене от 120 тыс. руб. до 1 млн. руб. Цена станка напрямую зависит от его производительности и наличию дополнительных функций, поэтому если имеется финансовые ограничения, то можно начинать бизнес с приобретения небольшого устройства, с постепенным расширением производства посредством направления части прибыли на эти цели.
7. Размер и масса — станок для изготовления гвоздей может весить более 5 тонн. При такой массе размеры устройства также будут значительными. Чтобы в предназначенном помещении можно было разместить автомат, необходимо заранее рассчитать его габариты.

Перечисленные критерии выбора являются основными, поэтому прежде чем приобретать станок, следует узнать все его характеристики и соотнести их с теми требованиями, которые будут предъявляться к оборудованию на предприятии.

Заключение

Основным этапом на пути открытия собственного бизнеса по производству метизов является выбор качественного и подходящего по мощности станка. После покупки потребуется его правильная установка и подключение.

Также необходимо будет приобрести вспомогательные устройства и инструменты, и конечно же, расходный материал, благодаря использованию которого можно будет получить продукцию высочайшего качества.

Какой станок для производства гвоздей выбрать?

Многие начинающие предприниматели в поисках небольшого производства, выбирают бизнес по изготовлению гвоздей. Гвоздь — это крепёжное изделие, которое не заменимо в любом хозяйстве и используется повсеместно, а значит имеет широкий рынок сбыта. Чтобы запустить собственное мини-производство, достаточно приобрести один станок для изготовления гвоздей, а при наличии спроса, можно увеличить объёмы до среднего предприятия.

Принцип работы

Станок по производству гвоздей, или, как его ещё называют, проволочно-гвоздильный автомат, работает по следующему принципу:

1. С бобины осуществляется постепенная подача проволоки, необходимого диаметра.
2. Специальными ножами производится нарезка заготовки нужного размера и под определённым углом.
3. Ударом, либо путём давления, штампуется шляпка.
4. С противоположной стороны выполняется заострение метиза.

Процесс производства может иметь отличия. Например, оцинкованные гвозди, должны пройти ещё стадию оцинкования.

Виды станков

Проволочно-гвоздильные автоматы делятся на два вида:

1. ударные станки или пресс-машины;
2. агрегаты ротационного типа.

Ударные пресс-автоматы — формируют шляпку ударом двух молотов, и не имеют достаточно высокую производительность. Вдобавок, к недостаткам можно отнести сильный шум при работе, и частые поломки. Устройства ротационного типа имеют более высокую производительность и намного тише работают.

Кроме того, станки делятся на высокопроизводительные, мощные и многофункциональные проволочно-гвоздильные автоматы и станки для малого производства небольшими партиями, с фиксированными размерами изготавливаемых деталей.

Агрегаты имеют отличия и по следующим параметрам:

1. Мощность — обычно она составляет от 3 до 20 кВт.
2. Разная длина готовой продукции — от 12 до 320 мм.
3. Быстрота производства — здесь параметр варьируется от 100 до 600 гвоздей в минуту.
4. Возможность использовать проволоку различного диаметра — от 1.2 до 9 мм, наличие этой опции, позволяет существенно расширить ассортимент.
5. Корректировка площади шляпки метиза, что позволяет изготавливать гвозди разного вида.
6. Вес станка — важен при выборе помещения. Аппараты массой до 0.7 тонн можно устанавливать в небольших помещениях, но для устройства весом в 2 тонны необходимо наличие прочного бетонного фундамента.

Для производства в небольших объёмах

Из-за компактности соответствующего спецоборудования открыть мини-цех или малое производство можно даже в помещении от 20 м. кв. Самая простая линия производства состоит из тельфера, устройства для разматывания бобины с проволокой и самого проволочно-гвоздильного станка или мини-станка.

Для маленького цеха, достаточно приобрести аппарат с небольшой мощностью, примерно от 3 до 5 кВт. Аппараты данного вида выпускают около 1 тонны изделий за смену, вместе с тем, у них отсутствует опция регулировки параметров изделия и возможность использовать проволоку разного диаметра.

Гвоздильные автоматы

В крупных предприятиях используются многофункциональные, мощные агрегаты. Мощность таких установок достигает 20 кВт. Они позволяют высокопроизводительно выпускать строительные метизы в большом количестве, любых размеров и разного диаметра. Данное оснащение позволяет получить до 3 тонн готовой продукции за смену.

Популярные модели

Сегодня компании, реализующие данный вид оборудования, представляют широкий модельный ряд проволочно-гвоздильных автоматов. Наиболее популярные из них это:

• АВ4116 — одноударный агрегат, производящий метизы из светлой низкоуглеродистой стальной проволоки с конической головкой, диаметром 2,0 — 4,2 мм, длина изделий колеблется от 13 до 250 мм. Производительность — около 350 ед/мин. Мощность двигателя 5,5 кВт. Стоимость аппарата составляет от 1 104 000 до 1 500 000 рублей.
• К09.117.01 — проволочно-гвоздильное устройство, для производства гвоздей длиной от 13 до 120 мм, диаметром 2,0 — 4,2 мм. Установка обладает высокой производительностью при мощности 5,5 кВт. Цена начинается от 280 тыс. рублей.
• К09.117.02 — высокопроизводительный оборудование, мощностью 5,5 кВт. Выпускает изделия длиной от 13 до 150 мм, используя проволоку сечением не более 5 мм. Производительность колеблется от 250 до 525 ед/мин. Отличительной чертой является наличие регулировки продольного размера стержня. Стоимость К09.117.02 от 180 тыс. рублей.
• Z94-2С — производит метизы длиной 16-50 мм, диаметром 1,2-2,8 мм. При мощности 2.2 кВт, расчетная производительность 300 ед/мин. Стоимость аппарата 200 тыс.рублей.

Дополнительная оснастка

В производстве гвоздей, помимо основного устройства, рекомендуется наличие галтовочного станка. Он необходим для очистки готовой продукции от ржавчины, обсечки и полировки.

Если предполагается изготовление винтовых гвоздей, на линии появляется — резьбонакатная машина.

Часто линия включает в себя упаковочный автомат. Также в роли дополнительной оснастки может быть станок для заточки отрезного ножа.

Рекомендации по выбору

Не следует убеждать себя, что большие станции по производству гвоздей подойдут только для крупных предприятий. Да, законодательством запрещено заниматься подобной деятельностью в домашних условиях, но при желании можно взять промышленную площадь в аренду. Приобрести оборудование можно двумя способами:

1. Обратиться к поставщику. Такой подход будет самым надёжным, ведь установка будет новой и с гарантией, а вдобавок компания может помочь с доставкой и установкой, к тому же покупателю могут предоставить сервисное обслуживание. Но это может быть очень затратным.
2. Покупка б/у. В этом случае нужно быть очень внимательным и предпочтительней обратиться к специалистам, разбирающимся в данном оборудовании. Вся ответственность ложится на покупателя. Вариант такого приобретения может обойтись на 35-45% дешевле. Самый простой вариант можно приобрести за 100 тыс. рублей.

Часто возникает много споров на тему производителей оснащений, но как показала практика, большая часть оборудования прекрасно справляется с поставленными задачами. Главное приобрести агрегат, производящий актуальную продукцию, а с такой задачей может справиться и мини-станок для производства гвоздей. Рекомендуем посмотреть существующих производителей гвоздей и произвести конкурентную разведку.

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ГВОЗДЕЙ

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА БОБИННЫХ (БАРАБАННЫХ) ГВОЗДЕЙ ПОД ПНЕВМОПИСТОЛЕТЫ

Барабанные гвозди для гвоздезабивных пистолетов

Гвозди барабанные или гвозди в катушке используются в нейлерах (гвоздезабивных пневмопистолетах). Один работник с таким пневмомолотком и набором барабанных гвоздей способен заменить несколько человек использующих обычные молотки и обычные гвозди. Этот метод является наиболее безопасным для работника, так как все автоматизировано, риск повреждений и увечий снижается до минимума. Гвозди бобинные позволят значительно удешевить производимую продукцию и повысить производительность работников.

Наиболее широко применяются барабанные гвозди в строительстве, деревянном домостроении, для производства тары деревянных ящиков, для скрепления деревянных поддонов, европоддонов и контейнеров, половых досок и деревянных конструкций, где требуется высокая прочность соединения.

Гвозди катушечные (бобинные) делятся на три группы: гвозди барабанные винтовые (гвозди с винтовой накаткой), гвозди барабанные ершенные (гвозди с кольцевой накаткой), гвозди барабанные гладкие. Гвозди барабанные иногда называют гвозди в обоймах, гвозди в бобинах, гвозди в кассетах или гвозди в рулонах, что по сути одно и тоже. Обойма или бобина или барабан или кассета представляет собой ленту, состоящую из гвоздей скрепленных на омедненной проволоке.

Производство бобинных (барабанных) гвоздей

При производстве таких бобинных (барабанных) гвоздей под пневмопистолеты используются станки-коллаторы, приваривающие гвозди на проволоку. В качестве заготовки для станка-коллатора используются ершённые, винтовые либо специальные или гладкие гвозди. Станок-коллатор имеет встроенную систему покрытия лаком и окраски.

Для полного цикла производства бобинных (барабанных) гвоздей, как правило, необходим следующий набор оборудования:

• гвоздильные автоматы
• накатные автоматы (для ершёных и винтовых гвоздей)
• галтовочные установки для для очистки гвоздей от масла, грязи, ржавчины, обсечки и других остатков
• оборудование для нанесения антикоррозионного покрытия (при необходимости)
• станок-коллатор для сварки гвоздей на проволоку

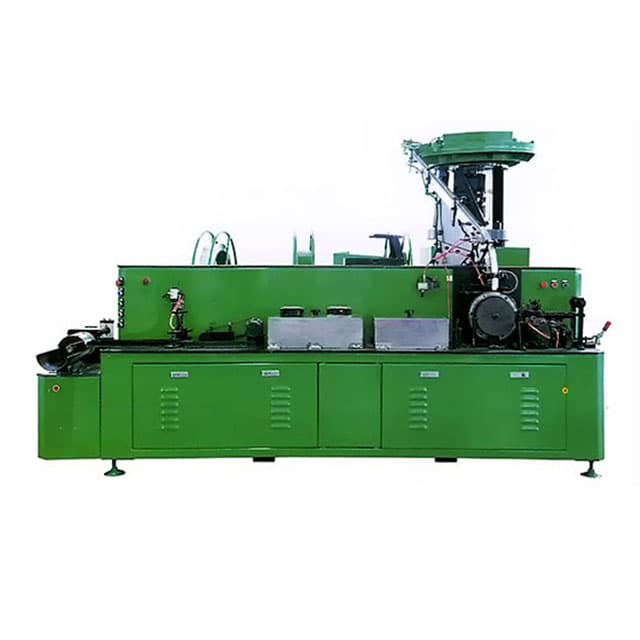

Станок-коллатор для сварки гвоздей на проволоку серии RCN-1000

Высокоскоростной станок-коллатор специально разработан для автоматической сборки готовых гвоздей в бобины для гвоздезабивных пневмопистолетов.

Описание станка для производства барабанной ленты гвоздей

Станок-коллатор для барабанных гвоздей – это стационарный среднегабаритный автоматический электропневматический сварочный станок непрерывного действия, предназначенный для эксплуатации в условиях металлообрабатывающих предприятий с наличием энергетической сети 380В, где задействуются для связки гвоздей стальной проволокой в барабанные обоймы, которые массово используются как расходных материал для строительных пневмопистолетов.

Машина для сварки барабанной ленты из гвоздей абсолютно устойчива на плоской фундаментальной плите. В верхней части конструкции установлен габаритный ящик-бункер, откуда гвозди дозированно передаются в вибрационный питатель, где под действием колебаний поступают в наклонную направляющую рейку и поштучно перемещаются в зону сварки. Вместимость бункера по запросу заказчика может быть выбрана до 500 кг.

Связующая проволока двумя параллельными линиями из габаритных разматывающихся бухт втягивается туда же. Гвозди поступают на диск накопления, где проворачиваются и подвергаются привариванию двумя точками к линиям проволоки, после чего выполняется окрашивание и сушка полученной полосы. В станке применятся современная технология инверторной сварки, что снижает потребление энергии, и повышает экономичность эксплуатации. В отличие от традиционного метода регулировки силы сварочного тока, в этом станке регулировка силы тока сварки осуществляется через регулировку сварочной частоты.

На конечном этапе полоса сворачивается в бобину, и её длина отсекается от общей. Операционное пространство имеет искусственное освещение. Коллатор для производства барабанной ленты гвоздей (под гвоздезабивной пневмопистолет) оснащается системой автоматического управления на платформе цифровых технологий. Программируемый логический контроллер имеет цветной сенсорный экран для ввода и отслеживания параметров цикла. Интерфейс программного обеспечения позволяет в кратчайшее время освоить управление агрегатом.

Станок для производства гвоздей: устройство и принцип работы аппарата

Основная особенность мини-станка для изготовления гвоздей и саморезов заключается в том, что он практически полностью функционирует в автоматическом режиме.

Станок по производству гвоздей

Единственная операция, которую при работе нужно сделать своими руками – сменить бобину с проволокой.

1 Особенности работы гвоздильного станка

Ручной мини-станок для производства гвоздей и саморезов удобен тем, что проволока в бобине крепится с помощью специального держателя. В процессе изготовления саморезов или гвоздей проволока последовательно разматывается. Это делает процесс изготовления изделий практически непрерывным.

Сейчас на рынке представлено большое количество таких агрегатов, гораздо проще приобрести его, чем сконструировать своими руками.

Гвоздильный мини-станок ударного действия для производства саморезов образует головку изделия при мгновенном ударе по проволоке пуансона.

Такое устройство оснащается пружинами, изготовленными из дерева или металла. Пружины позволяют достигнуть большой степени прогиба, необходимой для правильной работы ударного инструмента. Гвоздильный мини-станок не отличается высокой производительностью.

Для изготовления гвоздей используется низкоуглеродистая стальная проволока

При его работе 10-15% вала задействуется в работе, а остальные 85% тратятся на обратный ход молотка. В мини-станках для изготовления саморезов, которые работают за счет кривошипно-шатунного механизма, используется мгновенный ковочный удар.

Как и изделие, собранное своими руками, так и заводской аналог при работе издает сильный шум.

Пресс-автоматы для производства саморезов и гвоздей, работающие по принципу ударного действия довольно часто выходят из строя. Эксплуатационный срок ударной головки и режущей кромки и них также невысок.

Все эти недостатки устранены в станках для производства саморезов и гвоздей ротационного типа. В этих агрегатах прессование головки изделия происходит не посредством удара, а за счет давления. Если в агрегате изменить возвратно-поступательные движения элемента на радиальные, то все недостатки автоматов ударного действия будут устранены.

Такой агрегат выполняет работу в следующей последовательности:

1. Заготовка для гвоздя фиксируется матрицей зажимного барабана.
2. При вращении барабан производит высадку заготовки качающимся пуансоном.
3. Матрица зажимного барабана продвигает заготовку вперед.
4. Подается новый отрезок проволоки.

Станок для производства гвоздей имеет собственные технические характеристики.

Зажимной механизм станка

Для непрерывного и эффективного производства следует обратить внимание на такие показатели:

• диаметр отдельно взятого стержня должен быть равен 6 мм;
• длина гвоздя должна составлять от 12 до 320 мм;
• за 60 сек агрегат должен изготовить от 100 до 600 изделий;
• показатель максимальной мощности станка должен быть не менее 20 кВт.

1.1 Работа станка по производству гвоздей (видео)

к меню ↑

1.2 Рекомендации по выбору заводского оборудования

Сейчас все станки для производства гвоздей и саморезов делятся на два класса: с фиксированным размерами производимой продукции и универсальные станки. Первый класс может производить изделия с диаметром от 1 до 2,8 мм, при длине от 9 до 50 мм.

Оборудование универсального типа стоит несколько дороже, но позволяет изготавливать изделия, отличающиеся широким диапазоном размеров.

При выборе заводского оборудования предпочтительней всего приобретать устройства таких марок как:

• АГМ2 – размер гвоздя 40-100 мм;
• гвоздильный станок АГ4316 – размер гвоздя 25-120 мм;
• автоматический станок LDN3 – скорость изготовления 320 шт/мин.

Неплохо зарекомендовал себя станок АВ4118, с помощью которого можно изготовить толевые, круглые, тарные гвозди. Производительность агрегата составляет 330 изделий в минуту. Также внимание следует обратить на модели АВ4116 и К09.117 параметры их производительности практически совпадают, но присутствует разница в стоимости.

Агрегаты могут производить до 550 готовых изделий в течение минуты. Марки самых недорогих гвоздильных станков могут работать только с проволокой, диаметр которой равен 2,2 мм. Ограничения имеются и по длине изготавливаемого изделия – до 60 мм. При выборе станка для изготовления гвоздей, важно определить какой агрегат (исходя из объемов производства) понадобится.

Пример вариантов изготавливаемых метиз

Это может быть как мощный, высокопроизводительный многофункциональный проволочно-гвоздильный автомат, так и станок для производства небольших партий. Заводской автомат изготавливает изделия по следующей технологии: производится установка бобины с проволокой, обеспечивая непрерывную подачу.

Устройство производит обрезку проволоки под необходимым углом. Это происходит так, чтобы линия отреза впоследствии была острием готового гвоздя. На противоположном отрезке проволоки при помощи ударного молотка автомата формируется шляпка изделия.

При выборе представленного агрегата особое внимание необходимо уделять таким параметрам как максимальная длина готового изделия, диапазон стержней и производительность.

Современные станки могут изготавливать гвозди с длиной от 12 до 20 см, при диапазоне диаметра стержней от 1,2 до 9 мм. Производительность современного оборудования колеблется в пределах от 100 до 600 гвоздей в минуту. Еще один параметр заключается в наличии или отсутствии функции, обеспечивающей регулировку размера шляпки.

Кроме того, производя выбор оборудования, следует обратить внимание на такие характеристики как вес и габариты. На сегодняшний день наиболее функциональными и удобными считаются те установки, которые работают в автоматическом режиме.

2 Дополнительное оборудование

При производстве гвоздей кроме основного аппарата рекомендуется приобрести галтовочный станок. Такое устройство обеспечивает очистку полученных гвоздей от обсечки, ржавчины и острых кромок. Кроме того такой аппарат эффективно производит полировку продукции.

Барабан для галтовки гвоздей

Галтовочный станок состоит загрузочного устройства, барабана для галтовки, барабана, предназначенного ля отсева опилок и вибросита. Очистка произведенных изделий проводится с помощью древесных опилок. Выбирая галтовочное устройство необходимо обращать внимание на диапазоны диаметров обрабатываемых изделий, допустимую длину заготовки, производительность, расход опилок, массу и габариты.

В роли вспомогательного оборудования также может выступать станок, обеспечивающий заточку отрезного ножа. Если планируется производить не только гладкий вид гвоздей, но и всевозможные крепежи, для которых необходима кольцевая и винтовая накатка, необходимо приобрести накатный агрегат.
к меню ↑

2.1 Как избежать брака при производстве?

Если изделия получаются кривыми, то есть необходимость в выравнивании рихтовальных роликов. Это нужно выполнять таким образом, чтобы подающаяся к ножу проволока находилась в горизонтальном положении. Также рекомендуется проводить периодическую смазку внутренних роликов подачи, чтобы не допускать их засорения стружкой.

При получении большого количества согнутых изделий углы скоса обрубных ножей меняются на 10 градусов в большую или меньшую сторону.

Еще один способ решения проблемы – это полная замена ножа, после этого отбойник регулируется таким образом, чтобы его падение не опережало обрезку гвоздя.

Если изделие перегибается под шляпкой, то причиной этому может послужить смещение зажимных планшетов от центра подачи проволоки в сторону. В таких случаях необходимо подвергнуть более точной регулировке плашки, обеспечивающие зажим, или заменить их на новые. Причиной некорректной работы станка может послужить засоренность плашечной коробки.

Автоматический станок для производства гвоздей в небольшом цеху

Для предупреждения засоров необходимо в тех местах, где зажимные плашки соприкасаются выложить небольшой мягкий кусочек тряпки. Если гвозди получаются разной длины, то необходимо так откорректировать подающий резак, чтобы угол заточки составлял 80 градусов. Также можно провести более сильное натяжение пружины, отводящей нож или полностью ее заменить.

Некорректное производство может быть обусловлено некорректной работой рихтовальных роликов.

В этом случае, нужно провести их регулировку таким образом, чтобы их вращение производилось легко, а перегиб подающейся проволоки не был слишком сильным.

Если шляпка изготовленного гвоздя сбита вниз, то нужно проследить за тем, чтобы плоскость станины и плашечной коробки находились в одинаково вертикальном положении. Также необходимо проверить прокладки, находящиеся под верхней планкой, при необходимости их нужно добавить. Если люфт после этого не устранится, то планки следует заменить на новые.
